FNIRSI 2C53P 50MHz 3 В 1 Тъчскрийн Осцилоскоп И Мерител

Основно описание

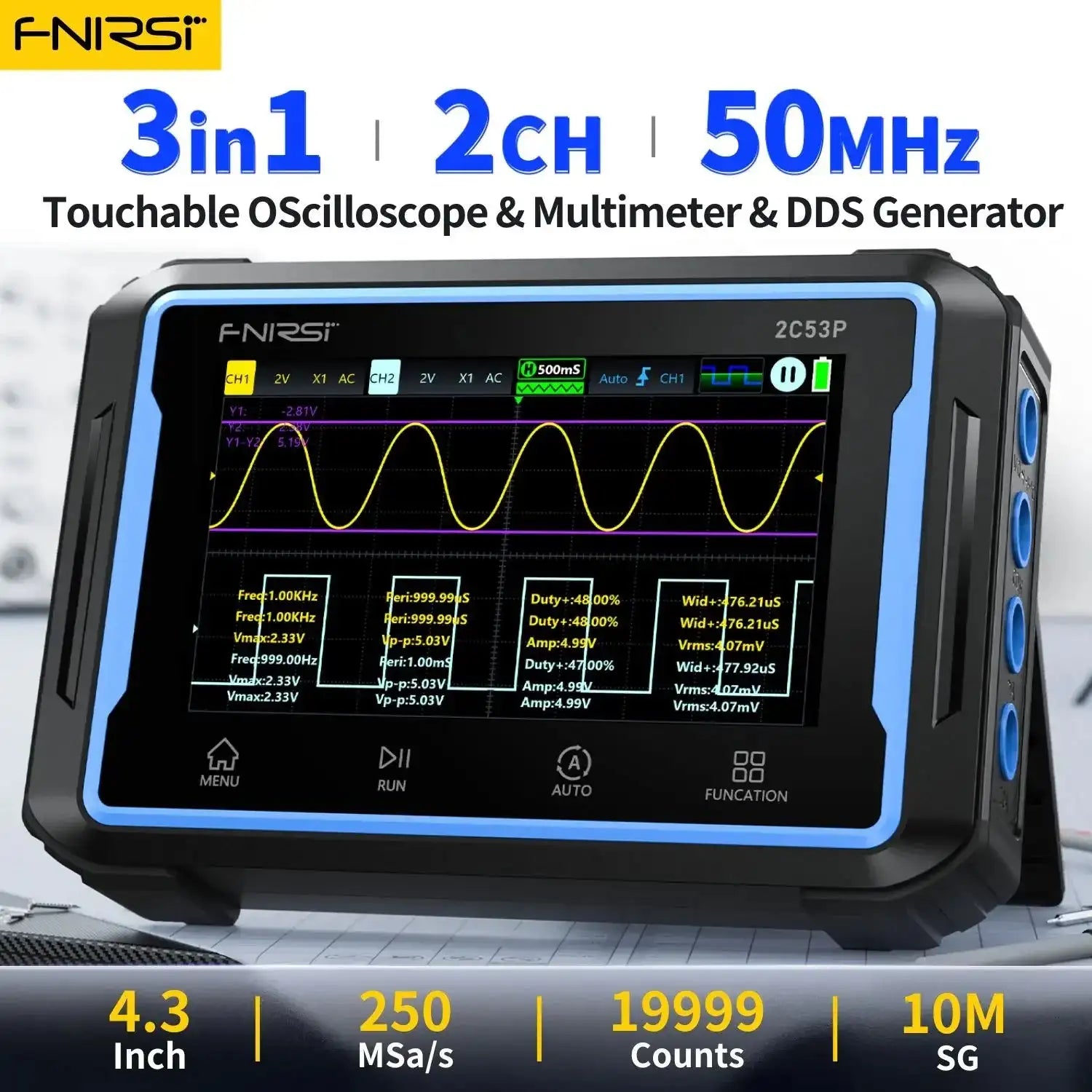

FNIRSI 2C53P 50MHz 3 в 1 сензорен осцилоскоп и метър е компактен, преносим мощен инструмент, проектиран за поддръжка, НИРД и лаборатории в класната стая. Този двуканален инструмент комбинира осцилоскоп, 4.5-цифров мултиметър и DDS сигнален генератор в едно здраво ръчно устройство, позволявайки ви да диагностицирате вериги, измервате сигнали и генерирате тестови модели в движение. Архитектурата FPGA+MCU+ADC осигурява реалновремена скорост на проба от 250 MS/s и 50 MHz аналогова честотна лента, докато вграденият модул за защита от високо напрежение поддържа до ±400 V пик. Яркият 3.0–4.9 инчов капацитивен сензорен дисплей (480x272) улеснява прегледа на вълнови форми, инспекцията на измервания и запазването на екранни снимки за по-късна анализ. Независимо дали сте в работилницата, на полеви услуги или преподавате клас, този всичко-в-едно инструмент опростява работните потоци, спестява пространство и намалява нуждата от множество тестери.

Ползи и съвети

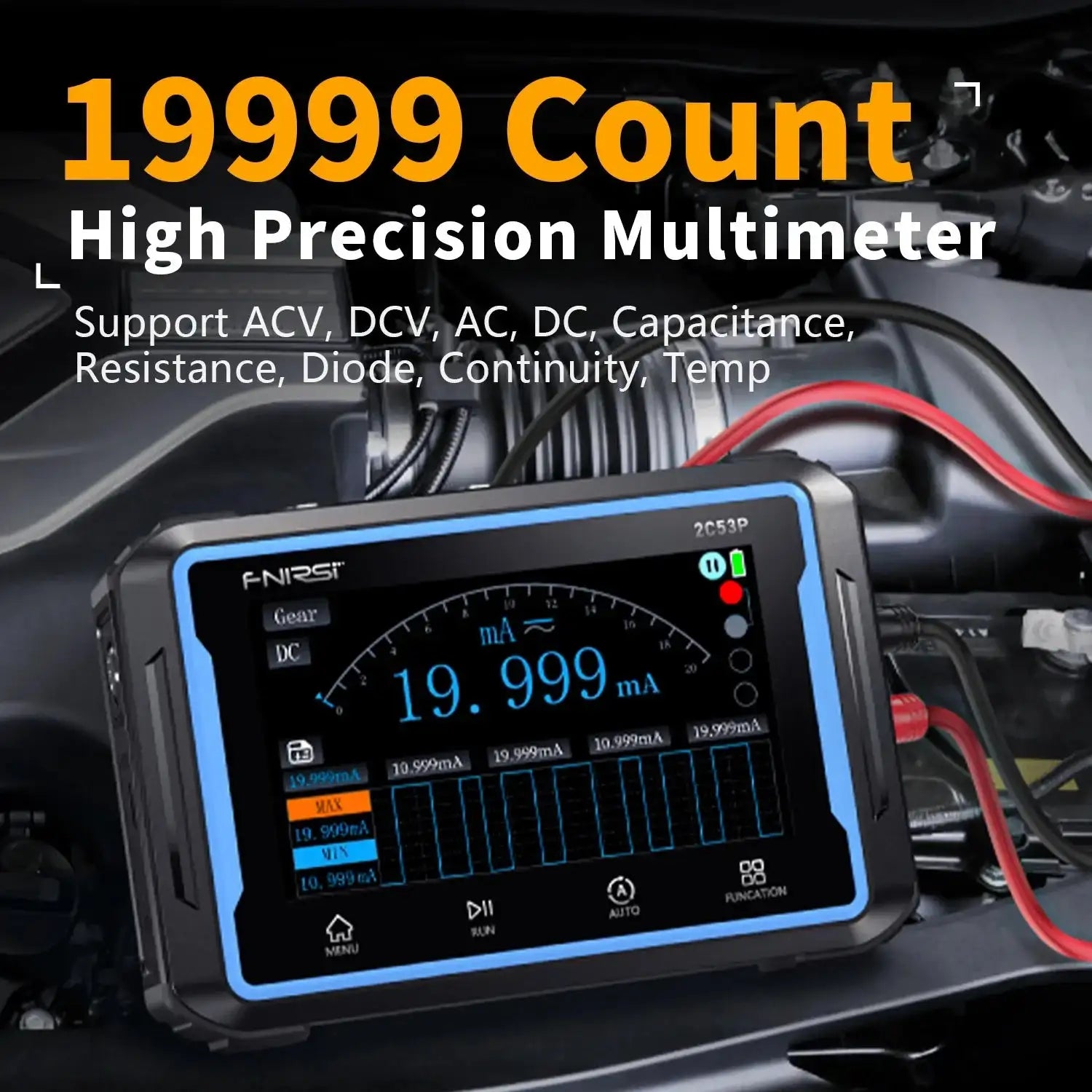

• Един инструмент, много възможности: Използвайте го като осцилоскоп за визуализация на вълнови форми, като истински RMS мултиметър (4.5 цифри) за напрежение, ток, съпротивление, капацитет и много други, или като DDS сигнален генератор с 12 изходни профила до 10 MHz. Това универсално устройство обхваща повечето често срещани тестови сценарии.

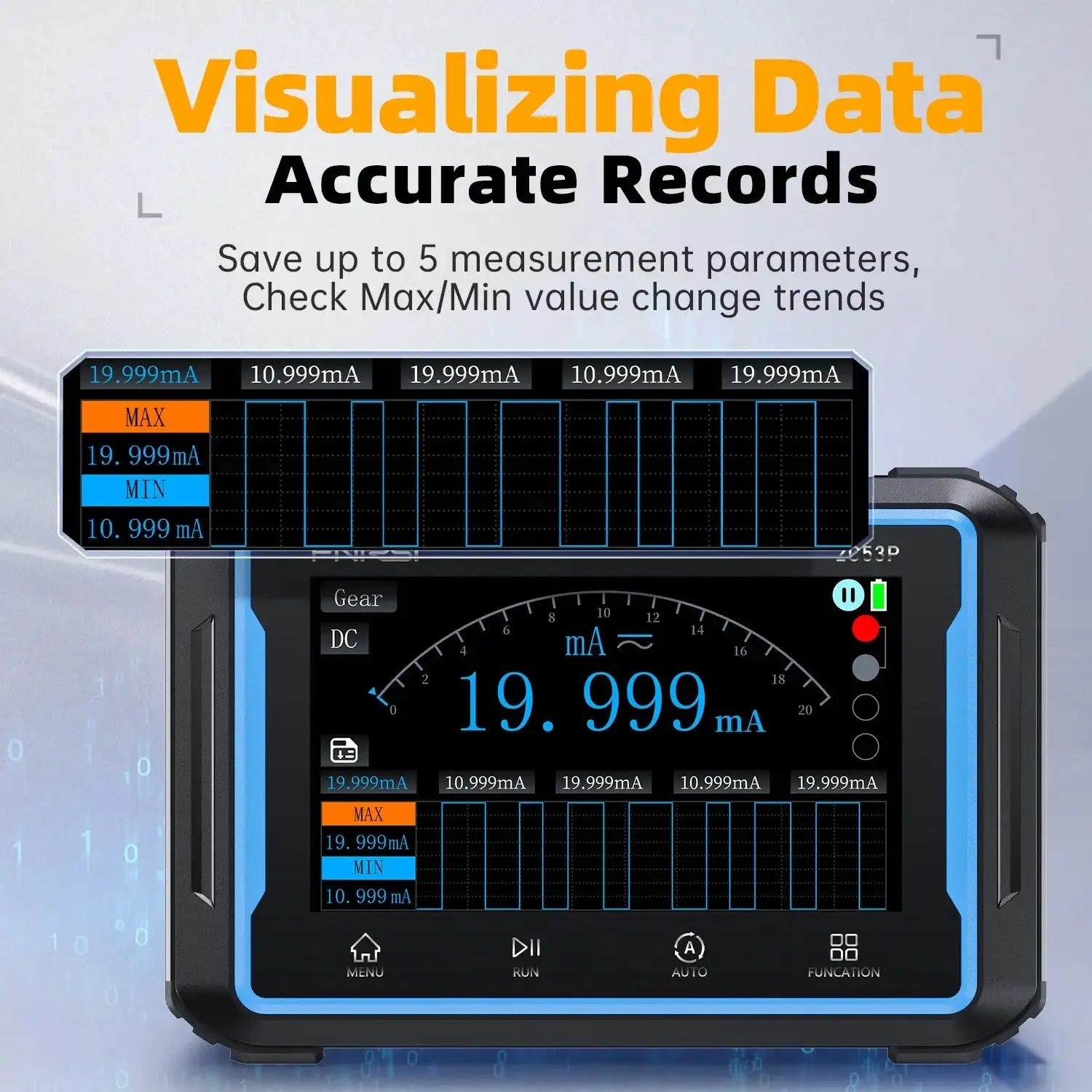

• Записвайте, съхранявайте и анализирайте: Правете екранни снимки на вълнови форми и запазвайте данни за вторичен анализ, помагайки ви да документирате проблеми и да споделяте находки с колеги или студенти.
• Преносима мощност за полева работа: Вградената презареждаща се батерия от 4000 mAh осигурява часове работа, така че можете да работите, без постоянно да търсите контакт. Използвайте 1x/10x сонди, за да измервате безопасно широк спектър от сигнали до ±400 V пик.

Спецификации на продукта

• Канал: Двуканален
• Аналогова честотна лента: 50 MHz
• Реалновремена скорост на проба: 250 MSa/s
• Дълбочина на съхранение: До 64 kB
• Входно съпротивление: 1 MΩ
• Диапазон на времевата база: 10 ns/div – 10 s/div
• Вертикална чувствителност: 10 mV/div – 10 V/div
• Вертикална резолюция: 8 бита
• Максимално измерено напрежение: ±400 V
• Сонди: 1x/10x атенюация

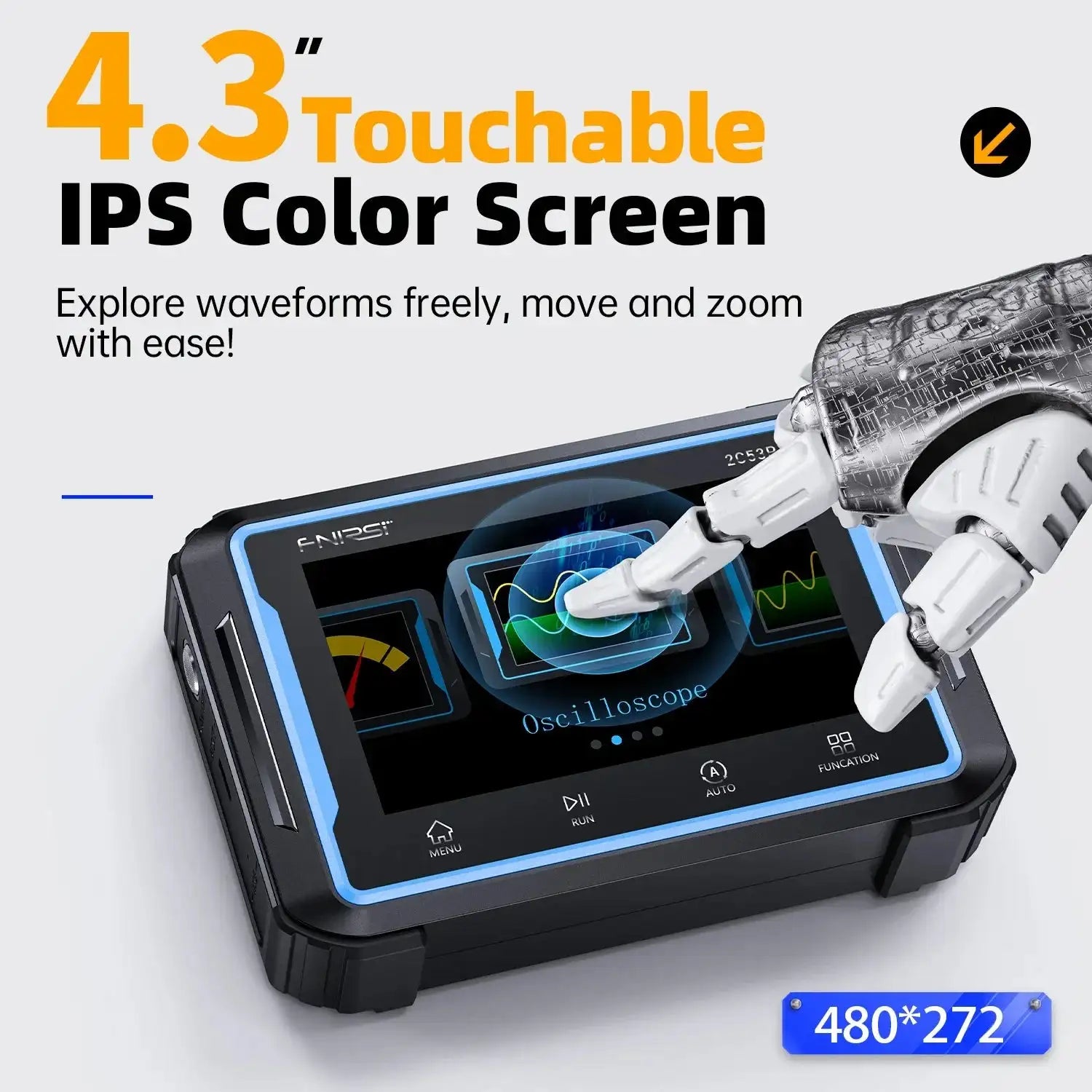

• Дисплей: 3.0"–4.9" сензорен дисплей, 480×272

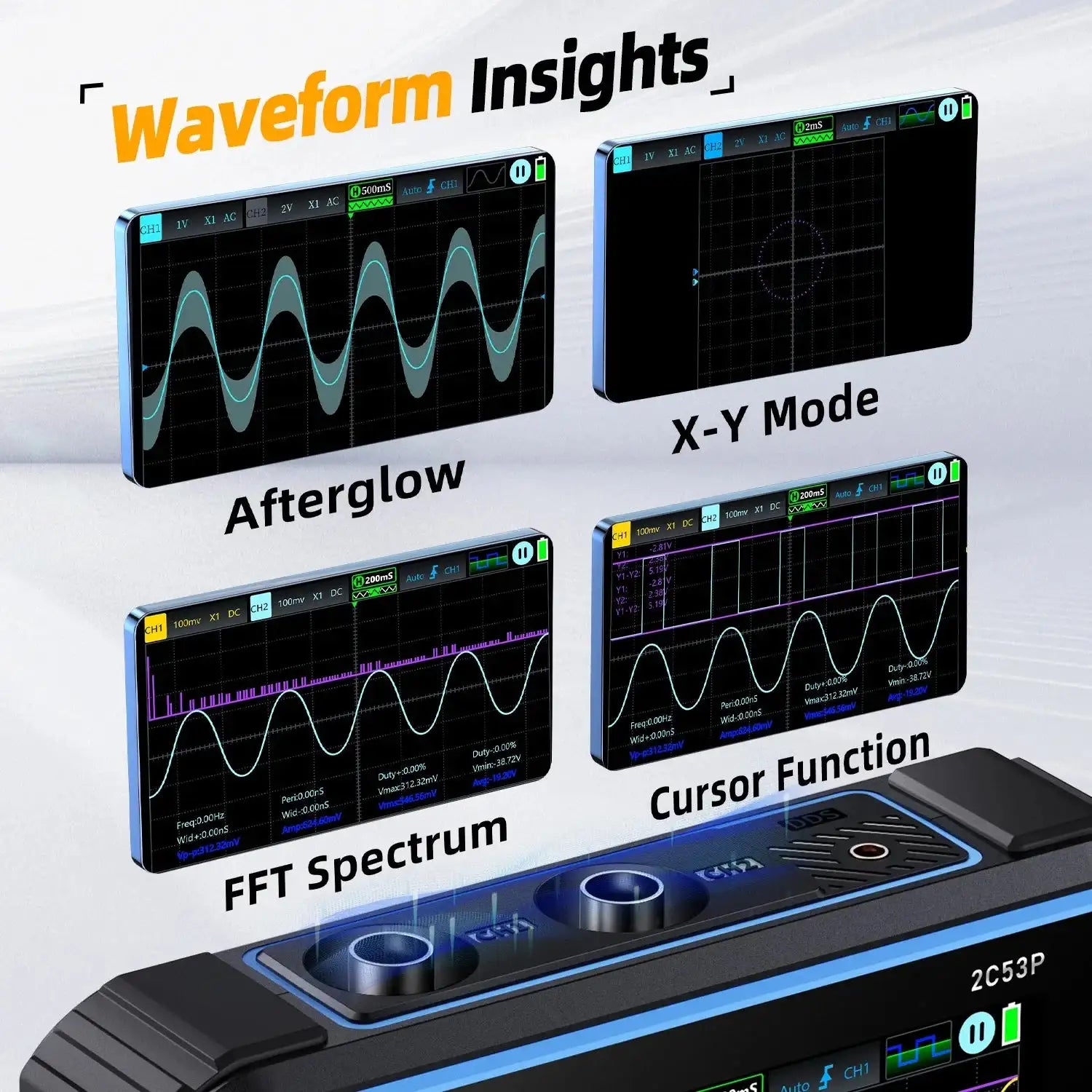

• Характеристики на дисплея: Режими на дисплей на вълнови форми YT/XY/Scroll
• Входно свързване: AC/DC
• Диапазон на измерване на честота: Период, честота и свързани метрики, включително пик до пик, макс, мин, средна стойност, ефективна стойност, амплитуда, работен цикъл и ширина на импулса
• Режими на задействане: Авто / Нормален / Единичен (възходящ/низходящ ръб)
• Ограничение на честотната лента: Поддържа ограничение от 20 MHz
• Сигнален генератор: DDS функция с 12 вълнови форми, макс. изход 10 MHz, регулируема честота, амплитуда и работен цикъл
• Съхранение: Запазете данни за вълнови форми за по-късна анализ
• Захранване: Вградена презареждаща се батерия (4000 mAh); режим на готовност до 4 часа
• Произход: Континентален Китай

Опаковката включва

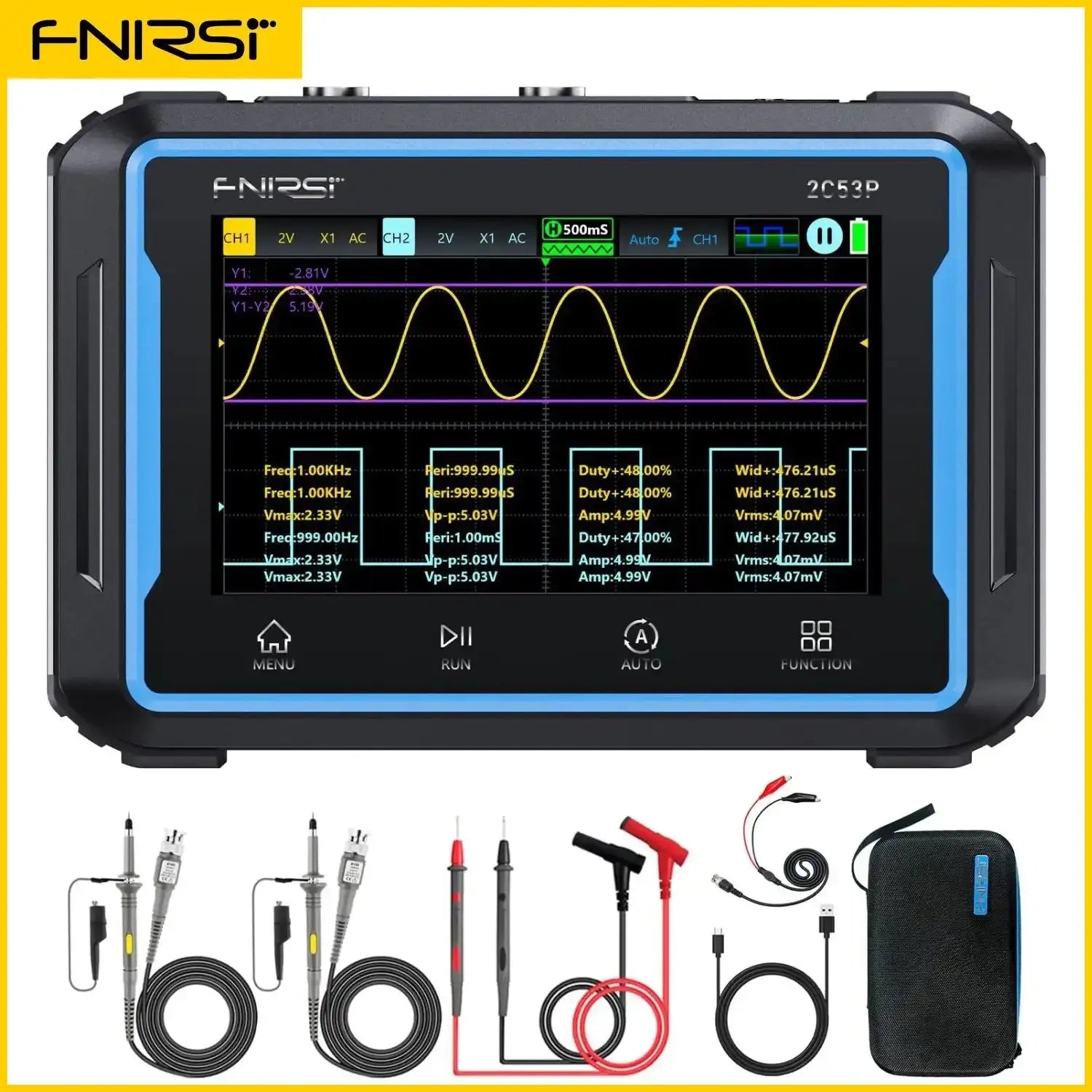

• Устройство FNIRSI 2C53P 50MHz 3 в 1 сензорен осцилоскоп и метър
• Сонди с 1x/10x атенюация

Предупреждения / Напомняния

• Максимално измерено напрежение: ±400 V пик. Внимавайте и използвайте правилни техники за сондиране при измерване на високо напрежение.
• Поддръжка на ограничение на честотната лента: 20 MHz ограничение е налично за по-безопасни, по-стабилни измервания, когато е необходимо.
• Дръжте устройството в рамките на посочените условия на работа и се уверете, че батерията е заредена, използвайки подходящи практики за зареждане, за да максимизирате живота.
