Controlador de Relé de Exibição de Tensão DC 6 a 80V Monitor

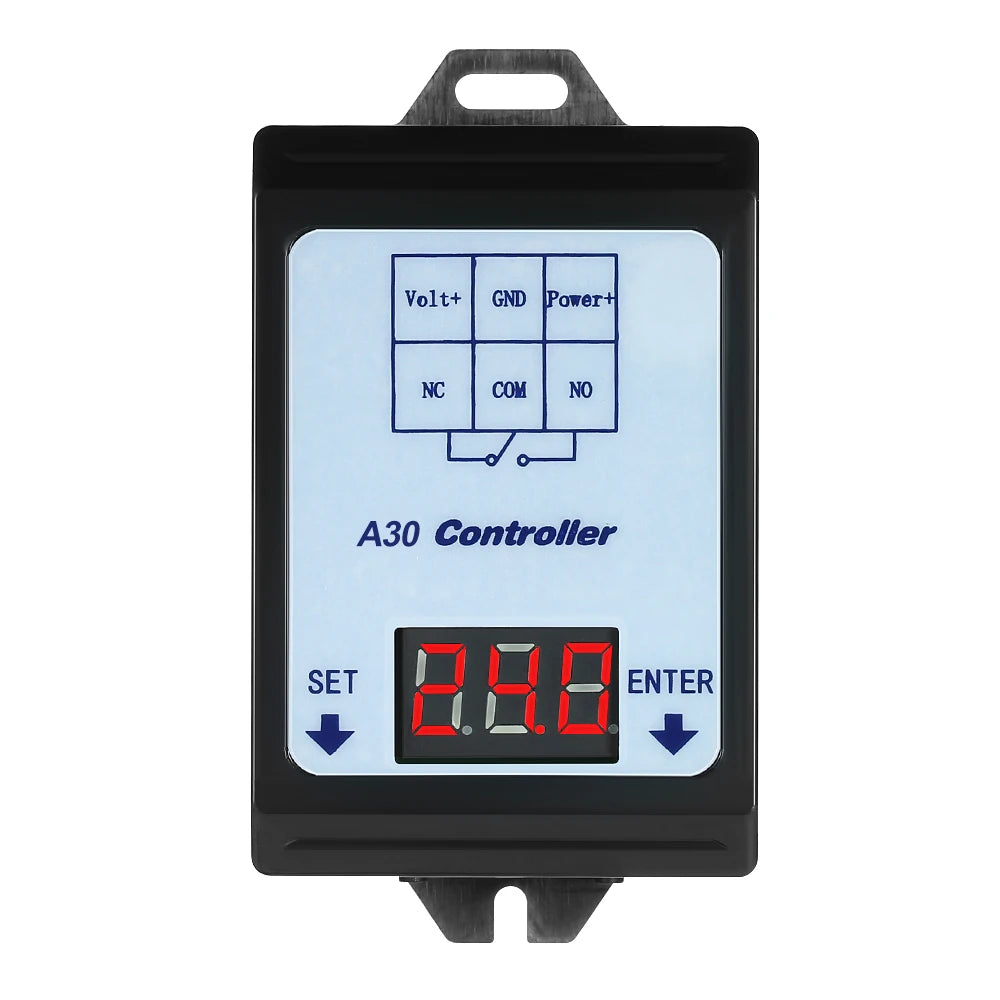

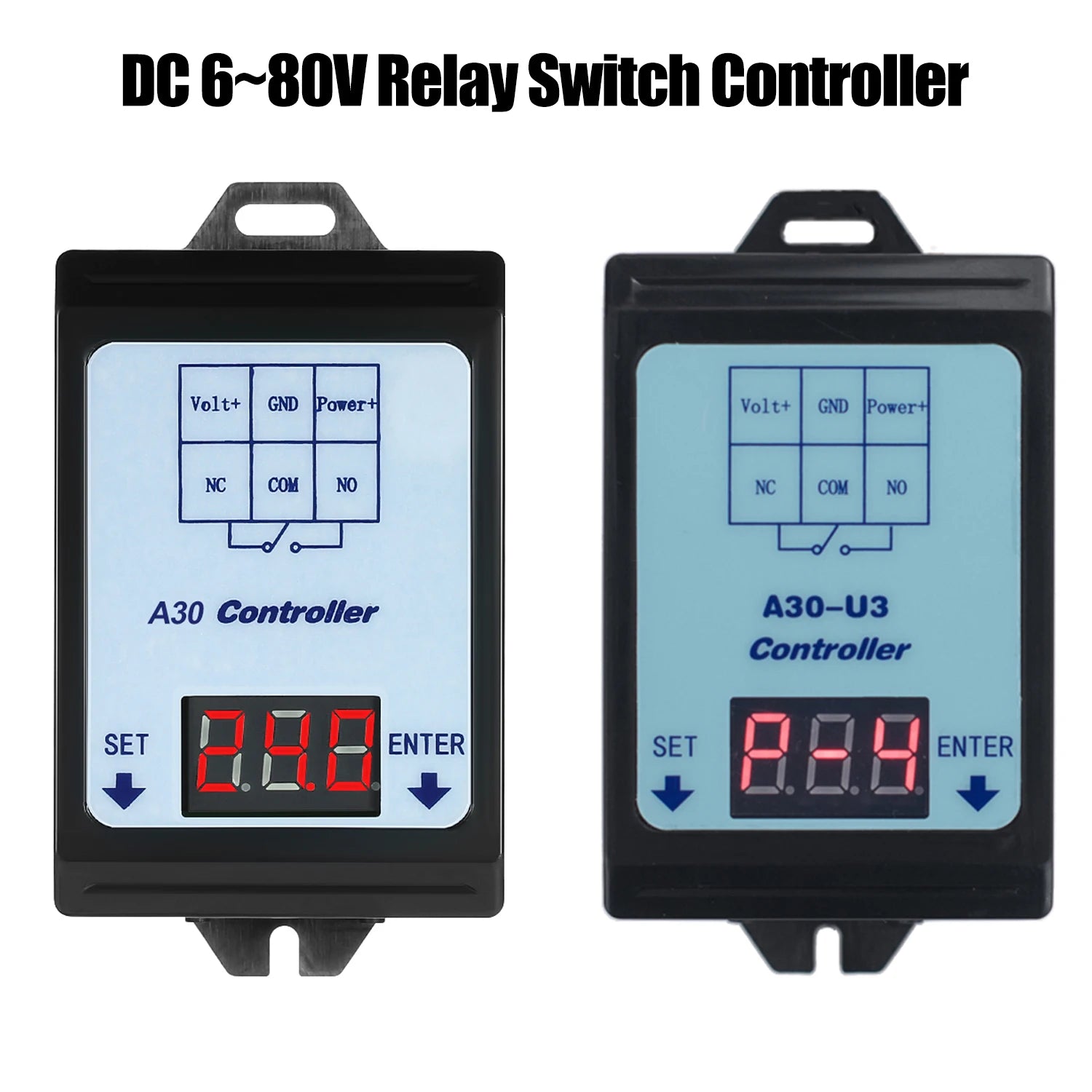

Apresentamos o Controlador de Relé de Exibição de Tensão DC A30-U3 / A30, um monitor de tensão compacto e fiável com uma saída de relé integrada, projetado para sistemas de energia, proteção de baterias e controlo geral de tensão. Alimentado por DC 6–80V, fornece uma leitura digital clara da tensão e comutação automática do relé quando a tensão monitorizada ultrapassa os limites definidos. O modelo A30 apresenta uma operação intuitiva de dois botões com uma tampa protetora, enquanto o A30-U3 adiciona modos de temporização avançados para controlo flexível em aplicações exigentes. Este módulo certificado CE é ideal para proteção de baterias, controlo de carga/descarga e tarefas de deteção de tensão em uma ampla gama de projetos DIY e profissionais.

Descrição Principal

O dispositivo monitora continuamente a tensão DC e exibe o valor em um display LED brilhante para verificações rápidas e à primeira vista. Suporta uma ampla faixa de deteção (0–99.9V) com alta precisão (±0.1V) e limites ajustáveis sem degraus para acionar a saída do relé. Com opções de contato NO/NC, você pode configurar o módulo para cortar ou ativar cargas com base nas condições de tensão, ajudando a proteger baterias e circuitos de energia contra cenários de sobrecarga ou subcarga. Uma tampa protetora protege a eletrônica em ambientes movimentados, e a variante A30 adiciona controles manuais convenientes, enquanto o A30-U3 oferece modos de temporização programáveis para necessidades de automação mais complexas.

Ambas as variantes são projetadas para durabilidade e fiabilidade em uso real. São adequadas para monitoramento de tensão, controlo de carga/descarga, proteção contra sobrecarga/subcarga, e como um interruptor de deteção de tensão versátil em uma ampla variedade de aplicações. O módulo é de origem da China continental e certificado CE, sublinhando sua qualidade e conformidade.

Nota: Para aplicações de alta tensão DC, os contatos são suscetíveis a arco. Ao usar cargas DC acima de 60V, mantenha a corrente de carga abaixo de 10A para preservar a vida útil e o desempenho do contato.

Fornecendo qualidade e serviço confiável desde 2002 em intercyprus.com

Benefícios & Dicas

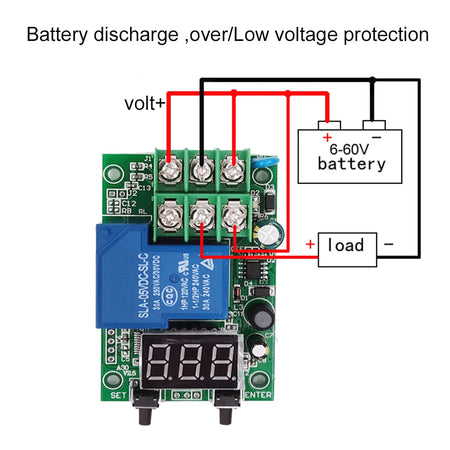

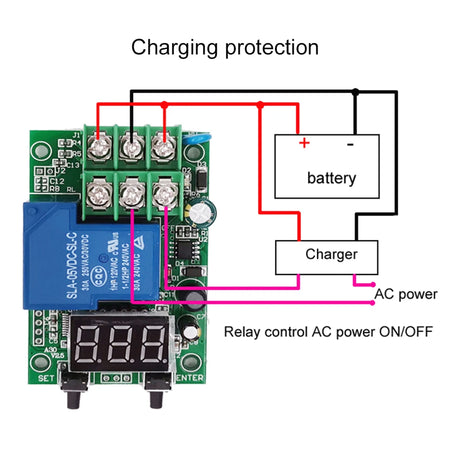

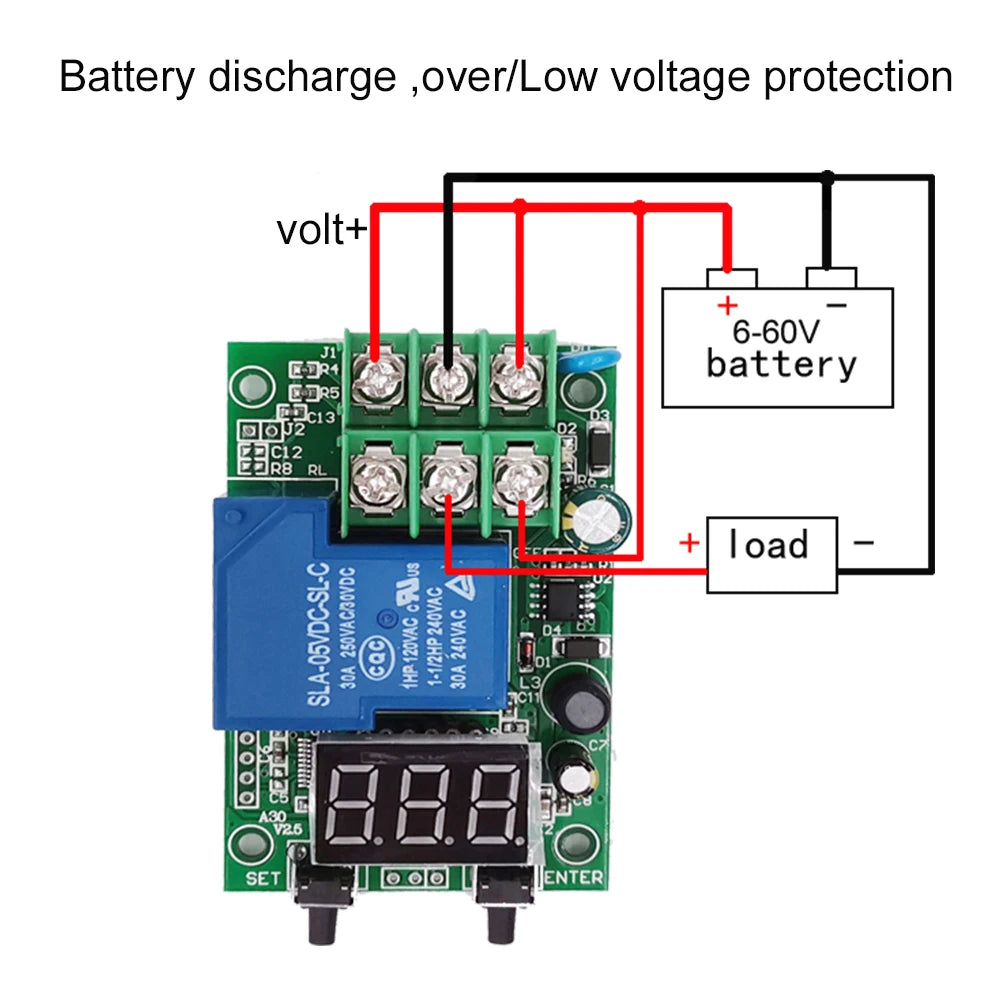

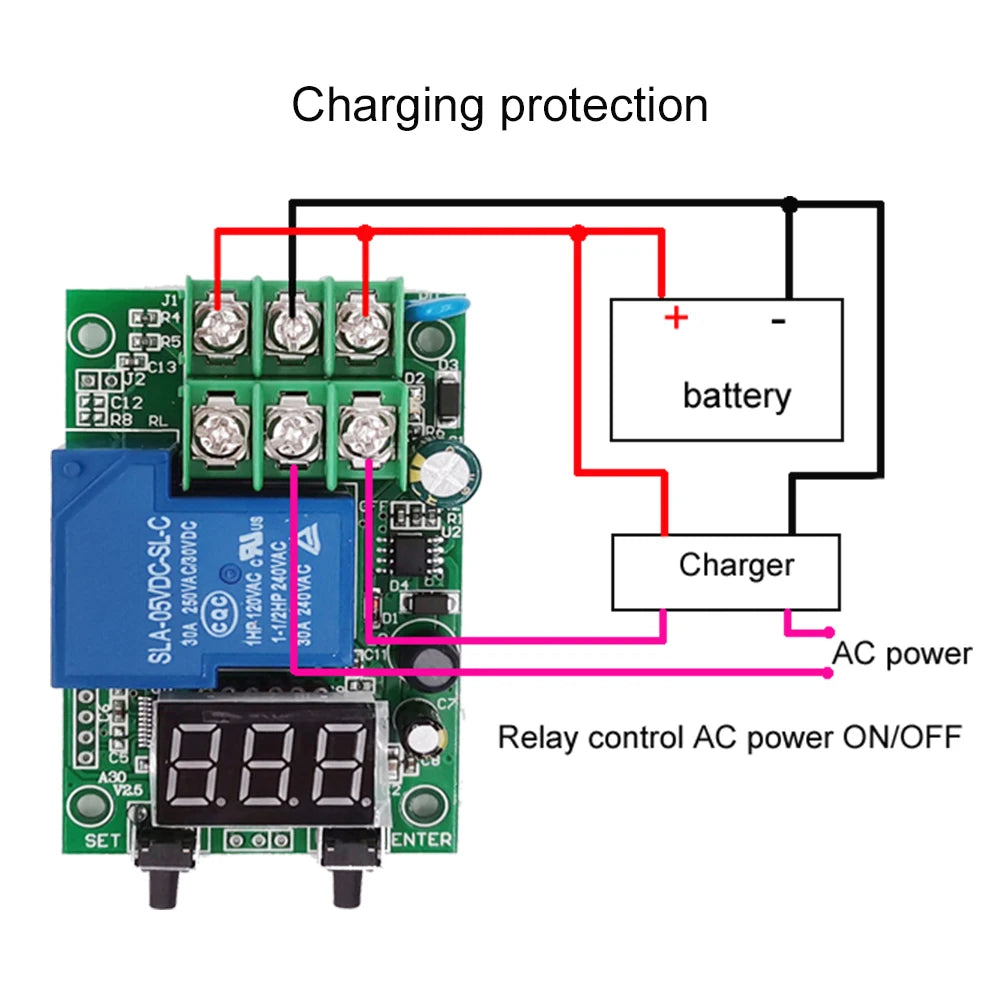

• Proteção baseada em tensão: Defina limites de tensão inferior e superior para desconectar automaticamente cargas ou acionar alertas, protegendo baterias e fontes de energia de danos devido a subcarga ou sobrecarga.

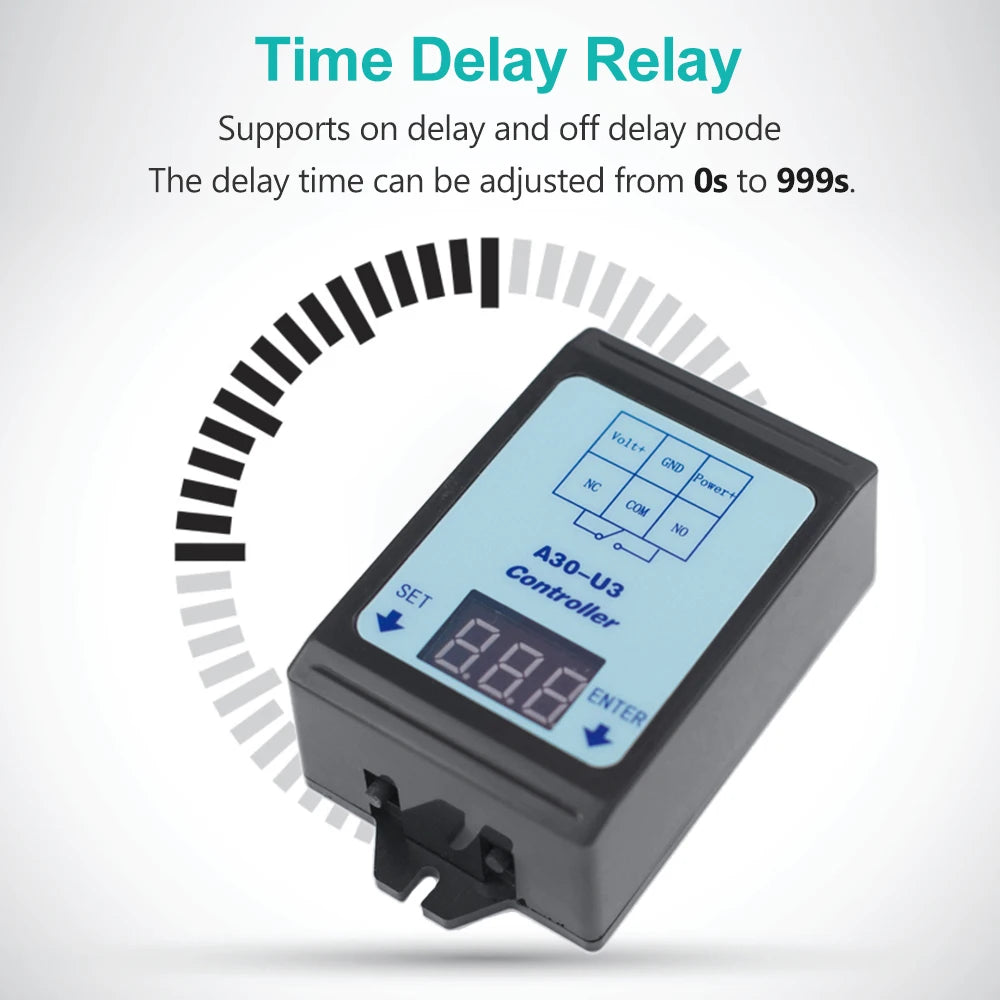

• Temporização flexível (A30-U3): Utilize modos de atraso de ligação e atraso de desligação com um intervalo de temporizador de 0–999 segundos para criar sequências de controlo de tensão precisas para carga, descarga ou sequenciação de cargas.
• Fácil configuração e monitoramento: O display digital fornece feedback imediato de tensão, enquanto as saídas NO/NC permitem que você ajuste o comportamento do relé às necessidades do seu circuito. Use a tampa protetora para maior durabilidade em ambientes exigentes.

Especificações do Produto

• Faixa de tensão: DC 6–80V (fonte de alimentação)
• Faixa de deteção de tensão: DC 0–99.9V, precisão ±0.1V
• Corrente em repouso: 8mA/24V (relé aberto, LED desligado ~4mA/24V); 58mA/24V (relé fechado)

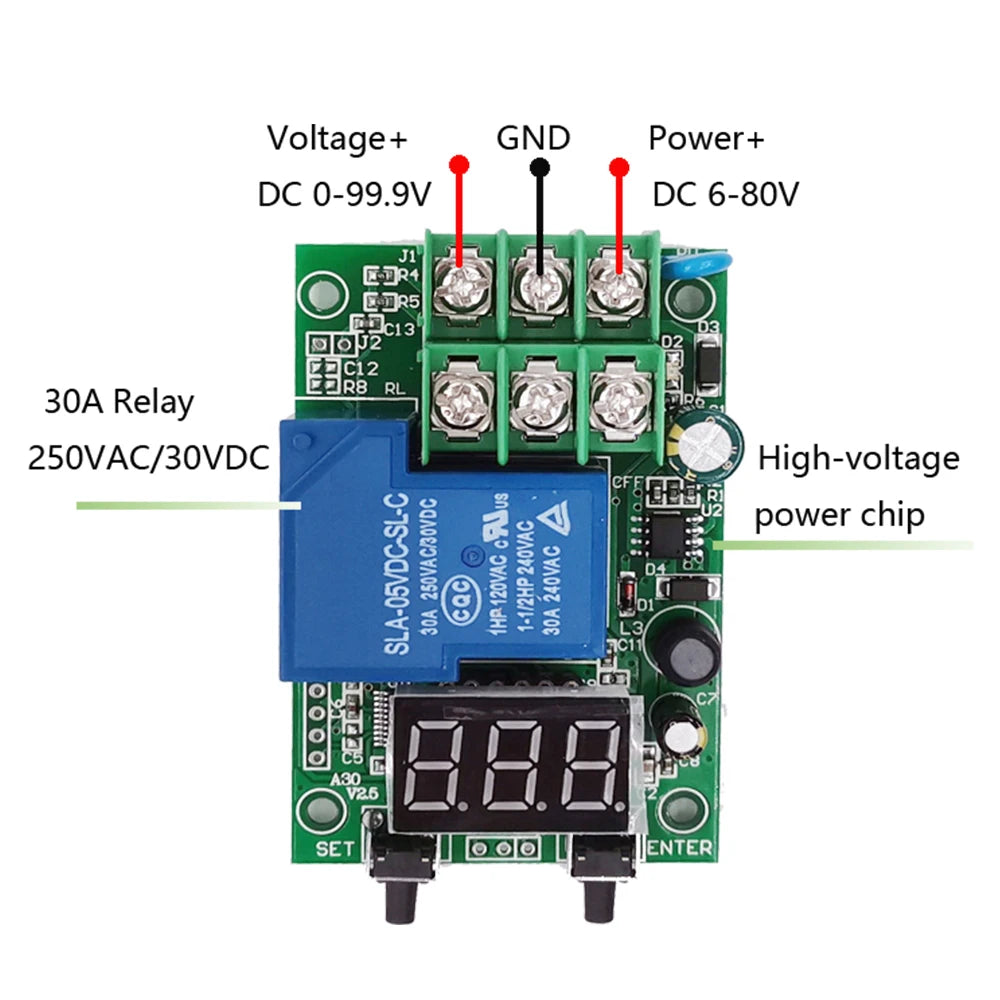

• Configuração de contato: NO e NC (convertível); NO: 30A/250V AC ou 30A/30V DC; NC: 20A/250V AC ou 20A/30V DC
• Considerações sobre carga: Altas tensões DC podem causar arcos; carga acima de DC60V deve ser mantida abaixo de 10A para fiabilidade
• Resistência de contato: ≤100mΩ (1A, 6VDC)
• Durabilidade mecânica: 10 milhões de ciclos
• Durabilidade elétrica: >100.000 ciclos (conforme classificado)
• Temperatura de operação: -40°C a 85°C

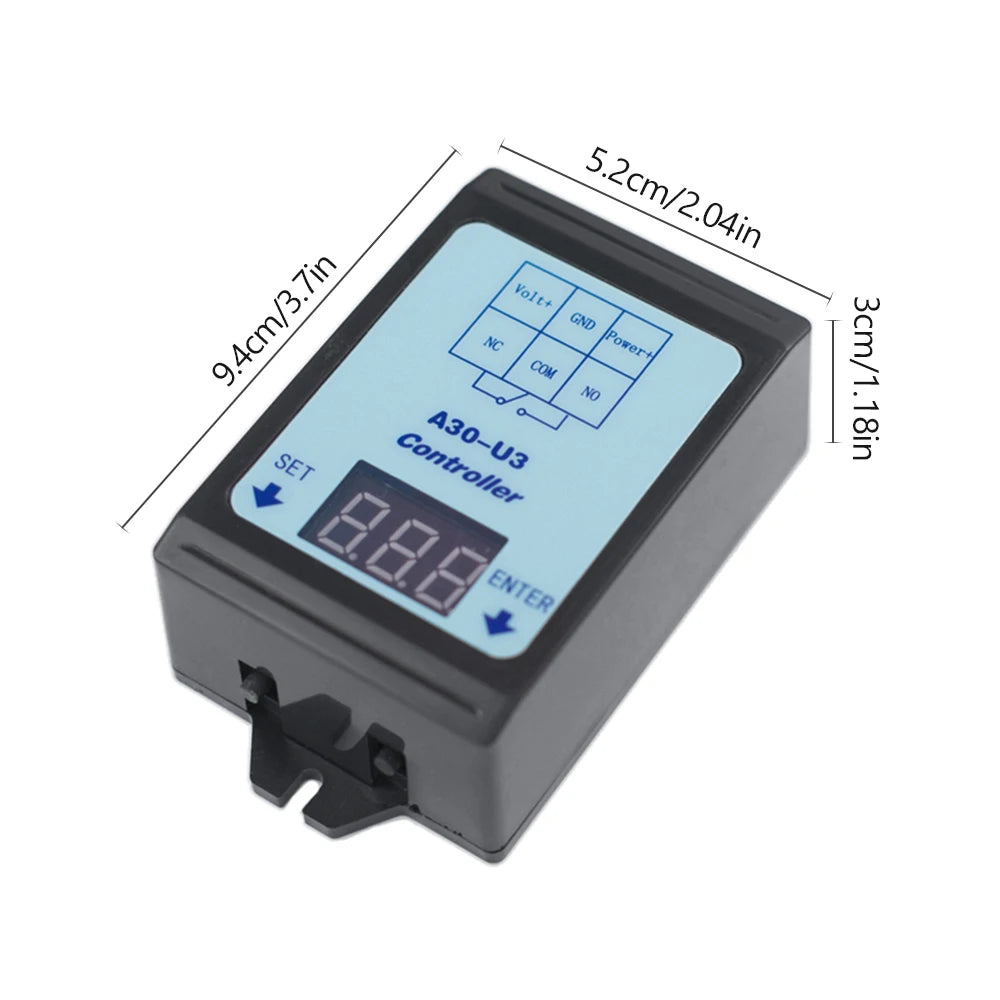

• Fator de forma: Tamanho do item 9.4 × 5.2 × 3 cm (3.7 × 2.05 × 1.18 in); Tamanho da embalagem 9.5 × 6 × 3 cm (3.74 × 2.36 × 1.18 in); Peso da embalagem cerca de 85 g

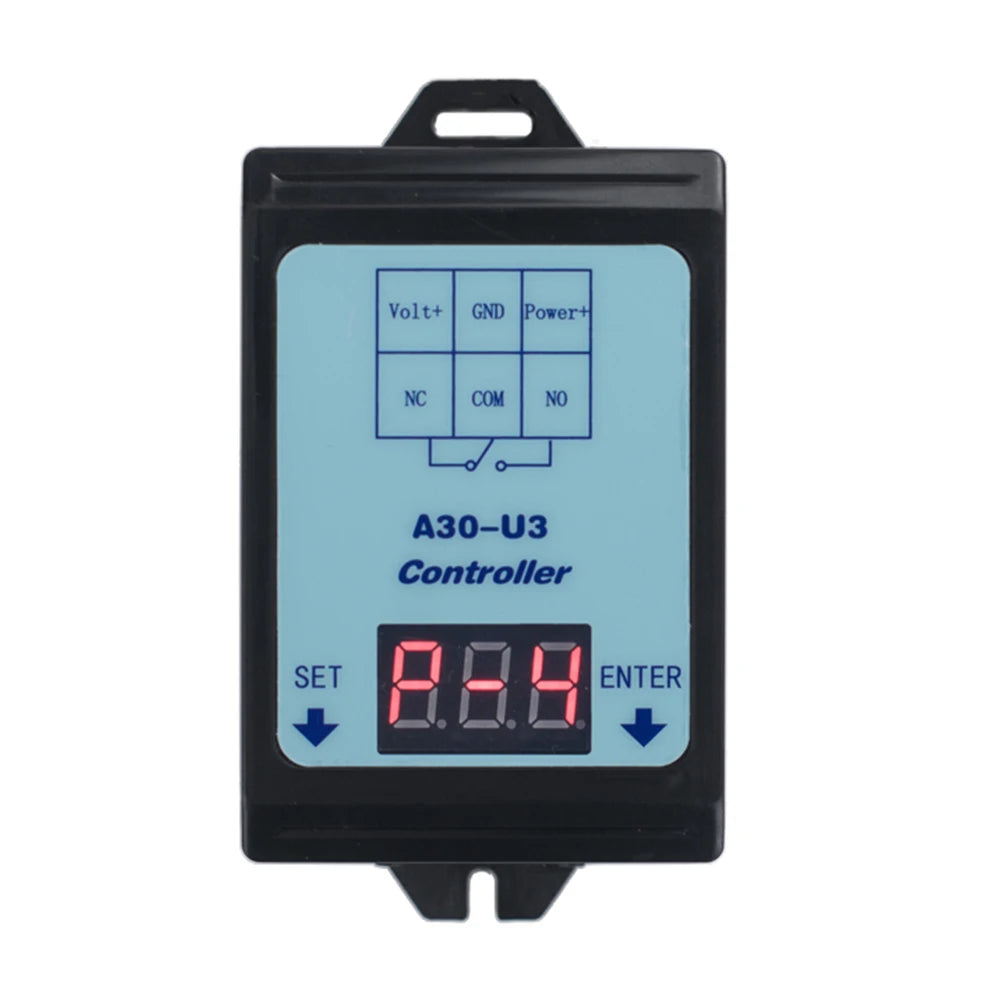

• A30-U3 características adicionais: Temporização de atraso de ligação/desligação; intervalo do temporizador de 0 a 999 segundos; atraso de amostragem de deteção de 0,1 a 0,9 segundos; quatro modos de operação (P-1 a P-4); corrente mínima de desligamento do display de 4 mA a 24V; configurações auto-salvas após desligar
• Material: Carcaça em ABS (A30-U3/A30)

O pacote inclui:

• 1 x Controlador de Relé de Display de Tensão DC (A30-U3 / A30)
• Capa protetora

Avisos/Lembretes

• Arco de alta tensão DC pode danificar os contactos do relé. Para cargas DC acima de 60V, mantenha a corrente abaixo de 10A para prolongar a vida útil.
• Intervalo de deteção de tensão de 0 a 99,9V com precisão de ±0,1V; assegure uma fiação adequada para evitar leituras incorretas.
• Quando o display está desligado (modo A30-U3), a corrente mínima é de 4 mA a 24V (relé aberto).
• Este dispositivo destina-se ao controlo e proteção de tensão de uso geral; siga todas as normas de segurança elétrica aplicáveis durante a instalação.
