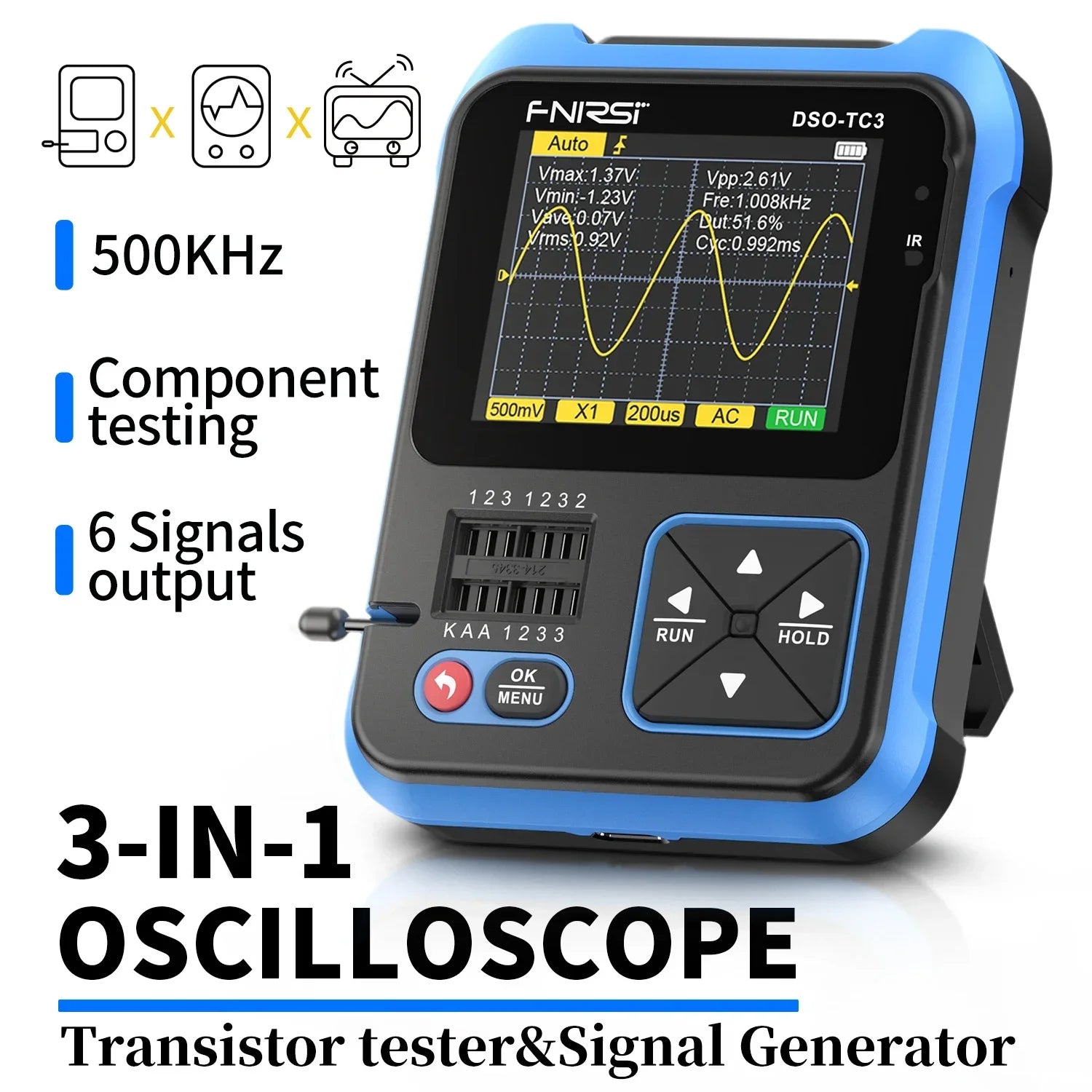

FNIRSI DSO TC3 Oscilloscopio Portatile Tester di Transistor 3in1

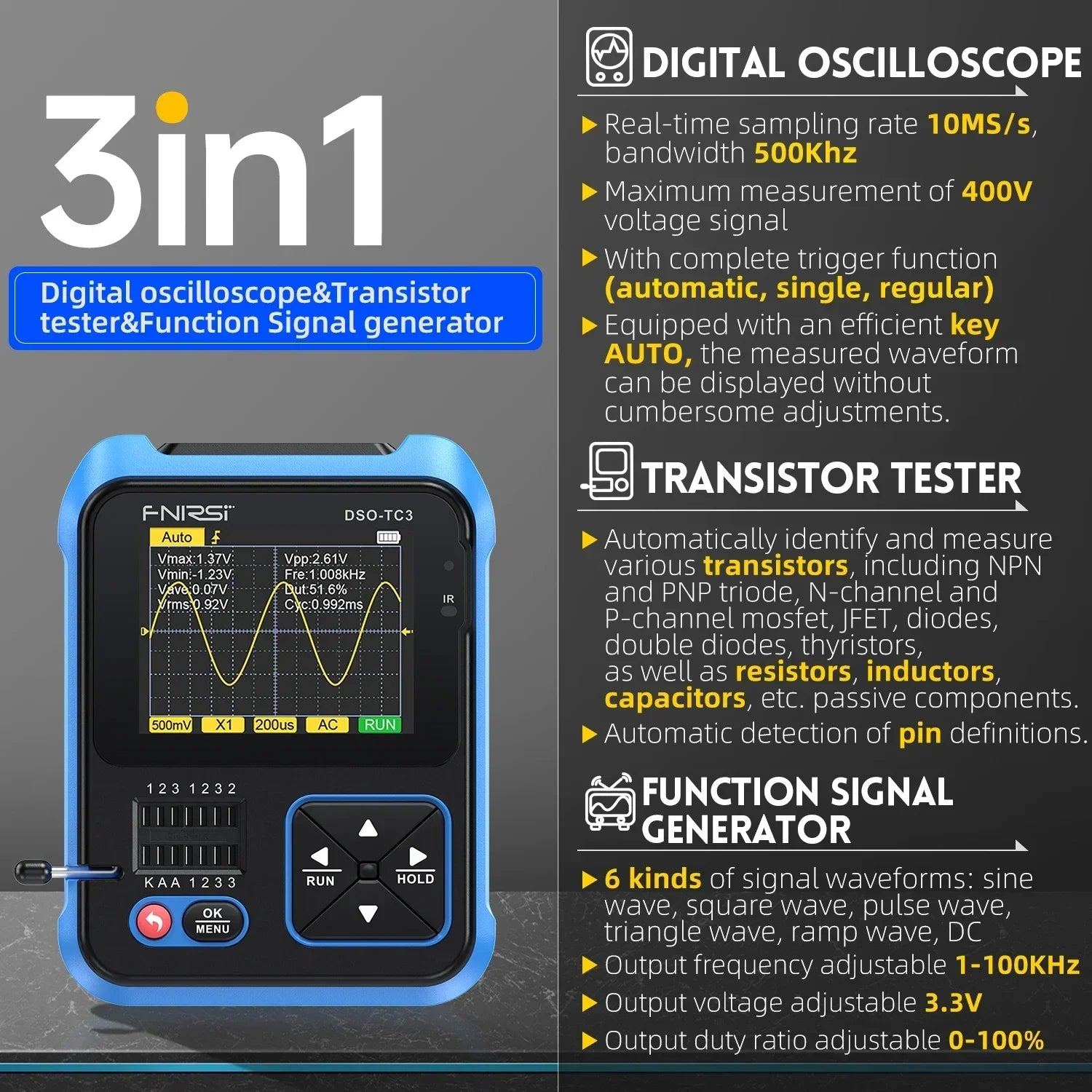

Incontra il FNIRSI DSO-TC3, uno strumento portatile 3-in-1 compatto che combina un oscilloscopio digitale, un tester di transistor e una sorgente di segnale in un unico strumento portatile. Con una larghezza di banda analogica di 500 kHz e una frequenza di campionamento in tempo reale di 10 MSa/s, offre forme d'onda chiare e test accurati dei componenti in movimento. Il display TFT a colori da 2,4 pollici fornisce una visualizzazione nitida, mentre la batteria ricaricabile al litio integrata e la ricarica USB-C ti mantengono produttivo ovunque.

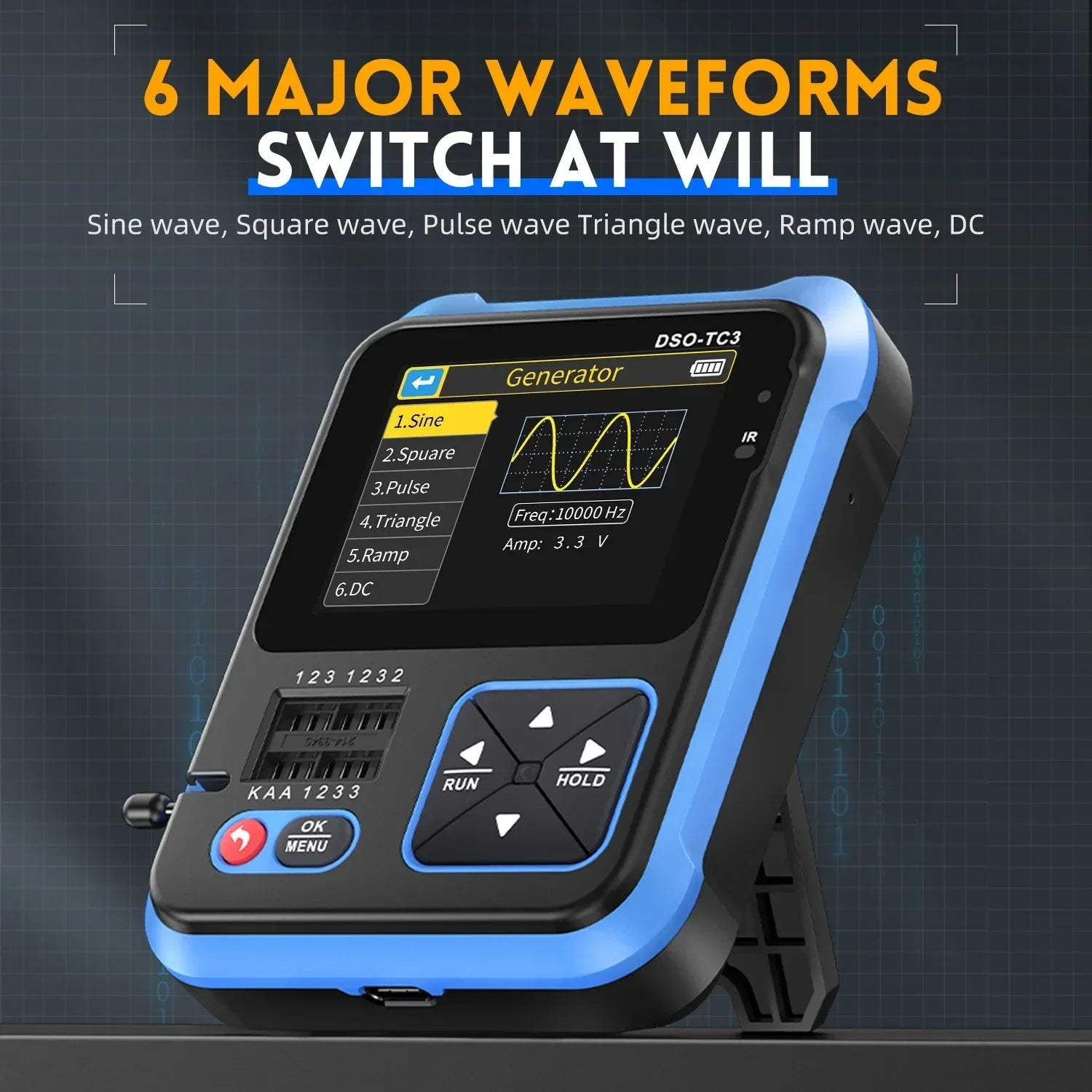

Come successore aggiornato del DSO-TC2, il DSO-TC3 migliora la rilevazione dell'ESR della capacità, espande l'uscita della sorgente di segnale funzionale, migliora la larghezza di banda e la frequenza di campionamento, e amplia l'intervallo di tensione di ingresso e la gamma di rilevamento dei diodi. Questi miglioramenti garantiscono misurazioni più stabili e affidabili su un'ampia gamma di progetti elettronici—dalla prototipazione rapida alla diagnostica sul campo. Supporta misurazioni automatiche, varie modalità di trigger e un ampio set di test per diodi, transistor (JFET, IGBT, MOSFET), SCR, TRIAC, condensatori, resistori e altro ancora. Decodifica anche i segnali infrarossi NEC e registra temperatura e umidità con sensori DHT11 e DS18B20.
Vantaggi & Suggerimenti

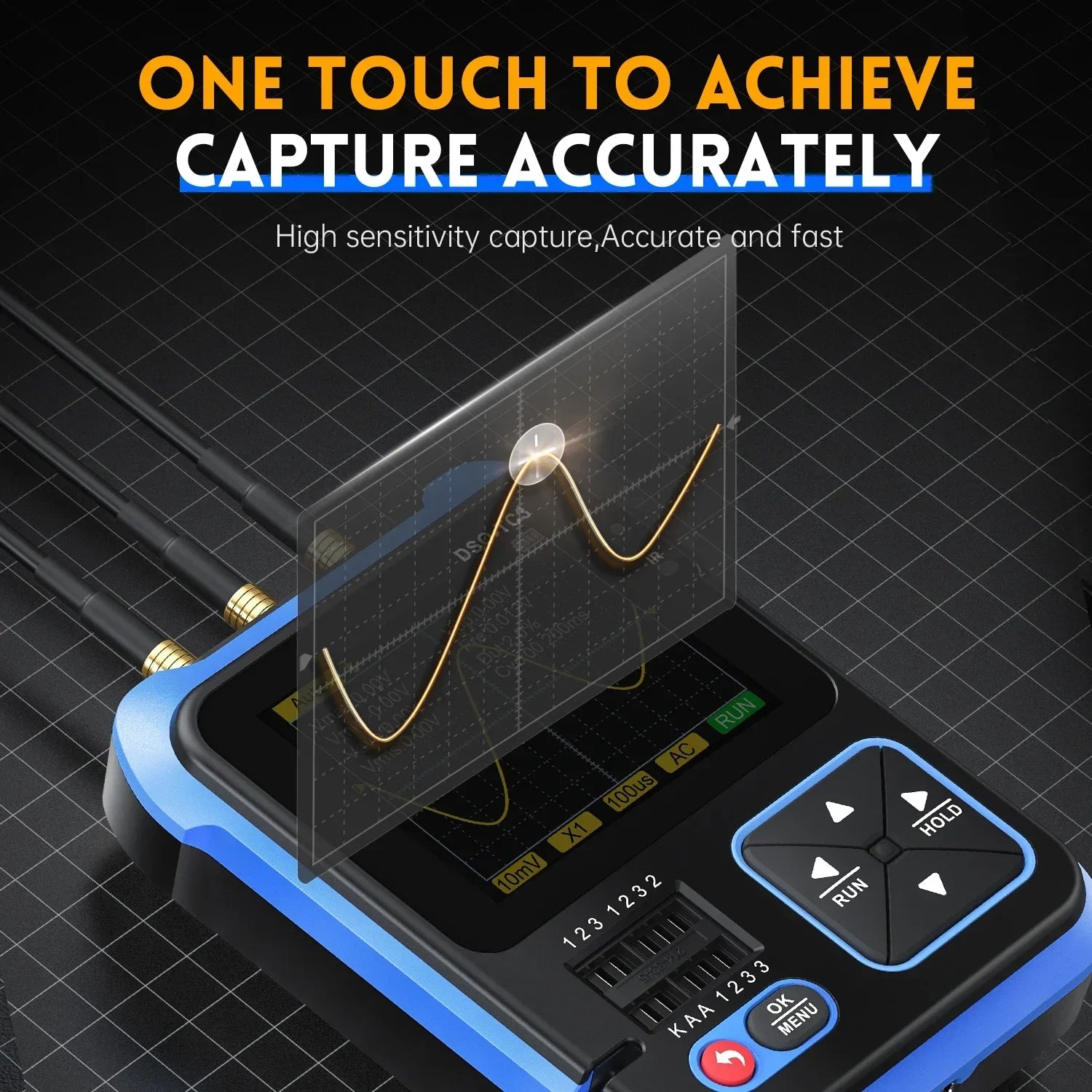

- Utilizza l'oscilloscopio per visualizzare rapidamente le forme d'onda con larghezza di banda di 500 kHz e campionamento a 10 MSa/s—ottimo per piccoli circuiti e progetti fai-da-te.

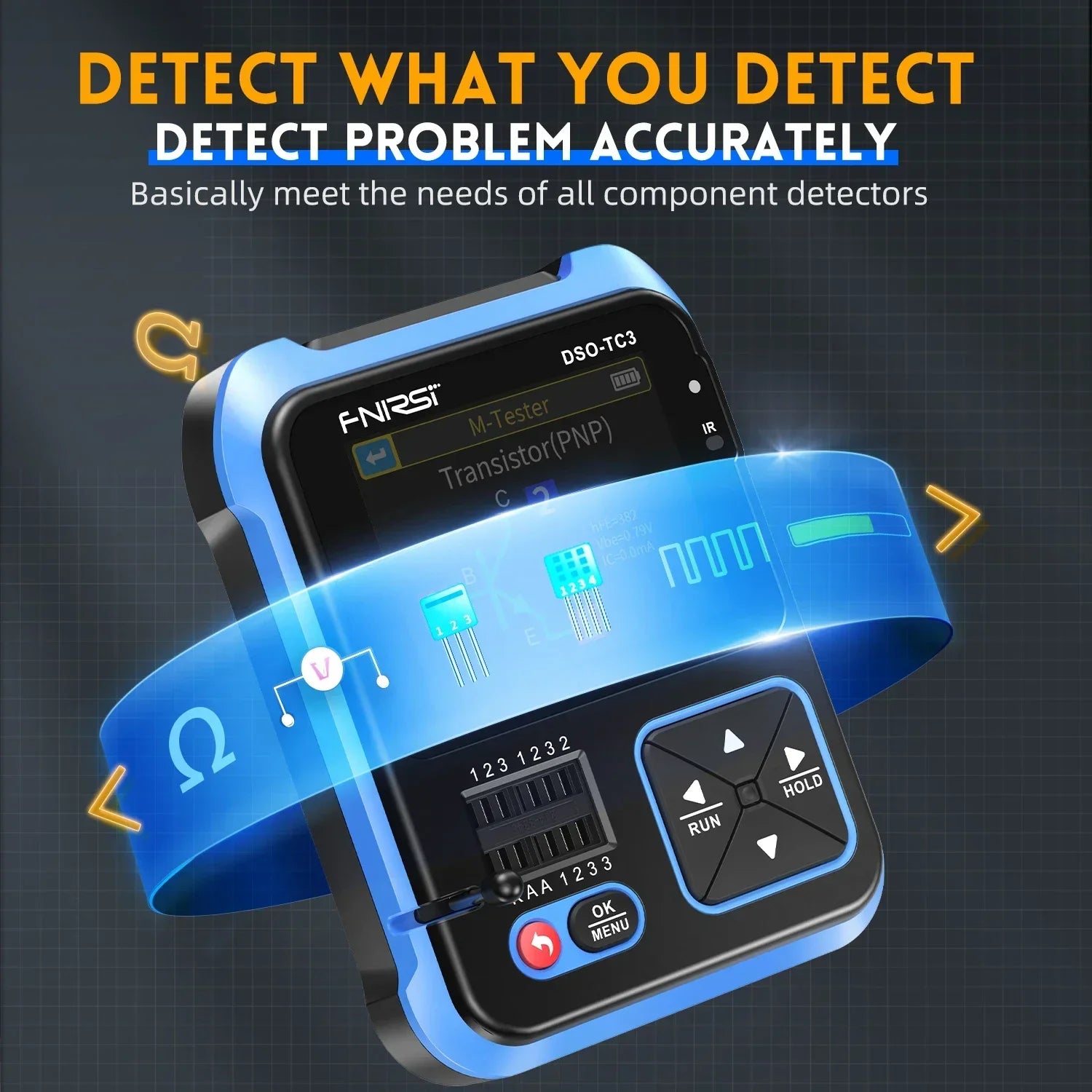

- Test diodi e transistor, inclusi tensione diretta, ESR e caratteristiche di commutazione, tutto in un unico strumento portatile.
- Decodifica dei segnali infrarossi NEC e monitoraggio delle condizioni ambientali con sensori di temperatura e umidità integrati per test completi dei circuiti.
Specifiche del prodotto
- Larghezza di banda analogica: 500 kHz
- Frequenza di campionamento in tempo reale: 10 MSa/s
- Display: schermo a colori TFT da 2,4"
- Resistenza di ingresso: 1 MΩ
- Intervallo di tensione di ingresso: 0–40 V
- Accoppiamento: AC / DC
- Sensibilità verticale (x1): 10 mV – 10 V
- Base temporale orizzontale: 1 µs – 10 s
- Modalità di trigger: Auto / Normale / Singolo
- Tipi di trigger: Lato ascendente / Lato discendente
- Congelamento dell'onda: Sì
- Misurazione automatica: Sì

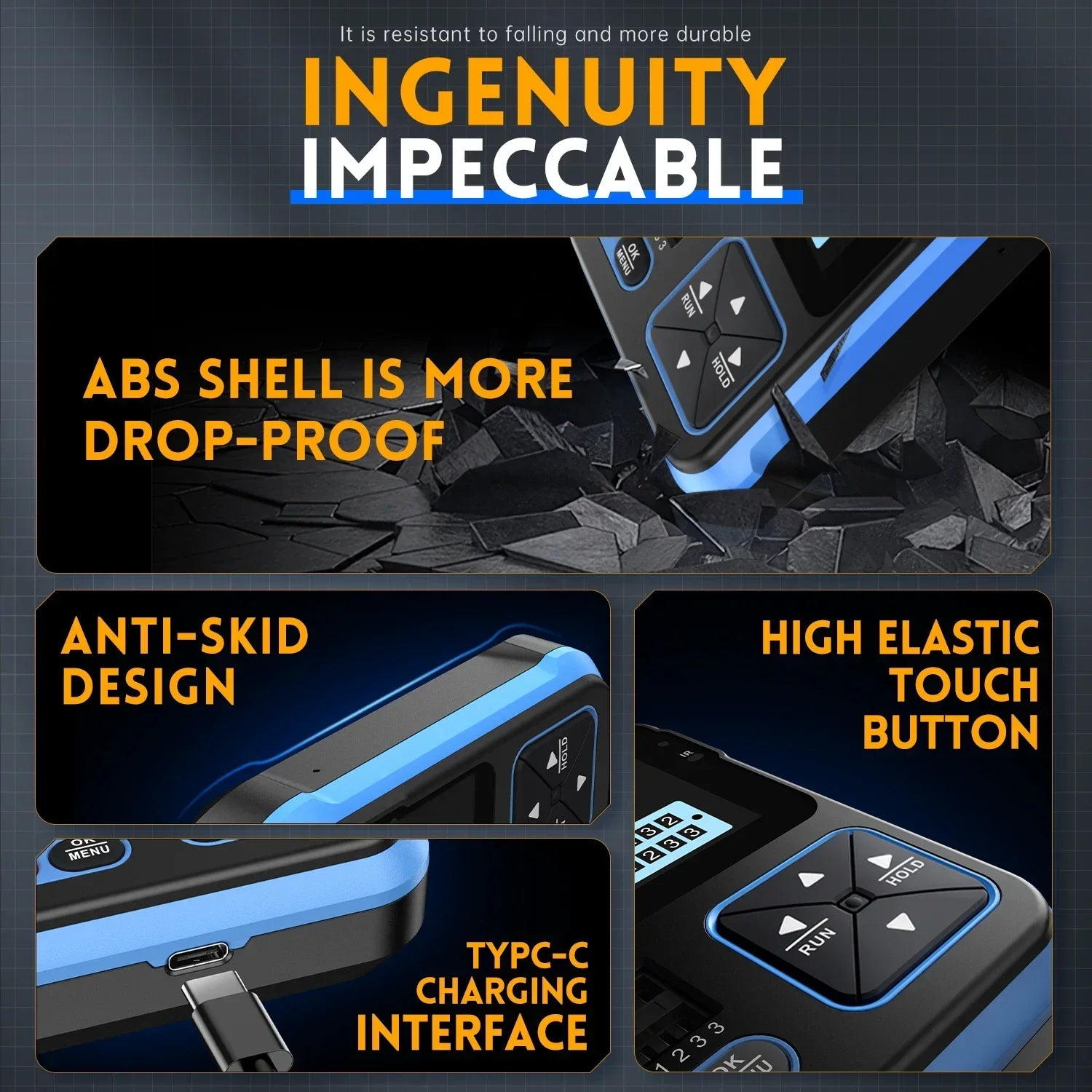

- Potenza: Batteria al litio ricaricabile; Ricarica tramite USB-C 5V
- Intervallo di capacità: 25 pF – 100 mF
- Intervallo di resistenza: 0.01 Ω – 50 MΩ
- Induttore: 10 µH – 1000 mH
- Diodi: Caduta di tensione diretta < 4.5 V
- Tipi di MOSFET: JFET / IGBT / MOSFET
- SCR: Tensione di accensione < 5 V; corrente di attivazione del gate < 6 mA
- TRIAC: Tensione di accensione < 5 V; corrente di attivazione del gate < 6 mA
- Sensori DSS/DS18B20: DS18B20 0–85°C; DHT11 0–60°C / 5–95%
- Decodifica remota a infrarossi: protocollo NEC
- Intervallo di tensione di prova: 400 V

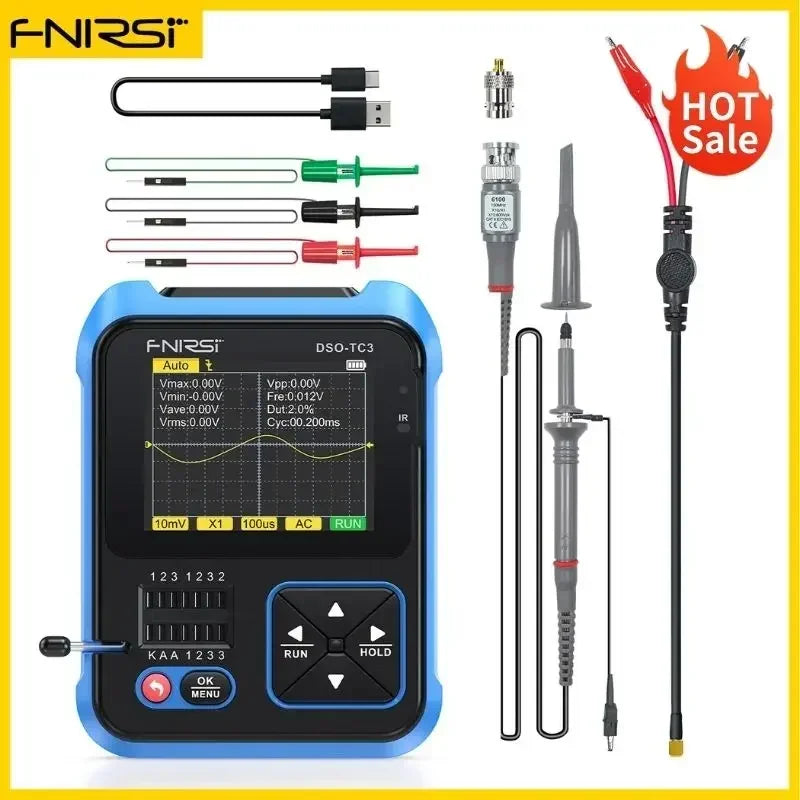

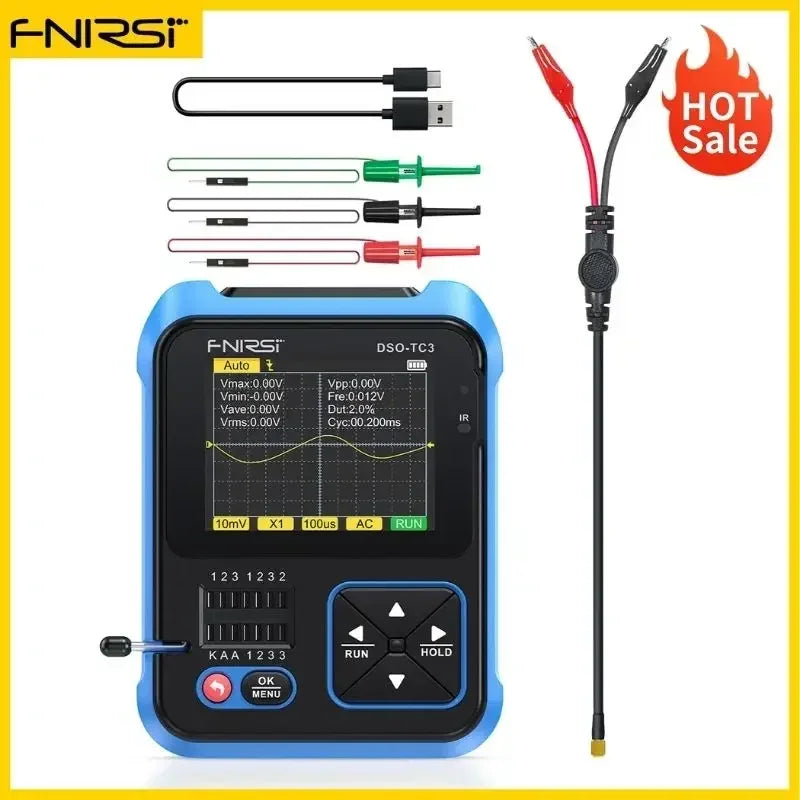

Il pacchetto include:
- Dispositivo portatile FNIRSI DSO-TC3 3-in-1
Avvertenze / Promemoria
- Non superare l'intervallo di tensione di prova di 400 V.
- Assicurarsi che le condizioni operative siano sicure; mantenere il dispositivo entro 0–40 V di ingresso durante le misurazioni.
- Selezionare il accoppiamento appropriato (AC o DC) per una rappresentazione accurata del segnale.
- Osservare i limiti del sensore di temperatura e umidità: DHT11 (0–60°C, 5–95%), DS18B20 (0–85°C).
- Ricarica solo con un caricabatterie USB-C 5V adeguato e cavo non danneggiato.
