Καλώδιο Bench ECU ITCARDIAG SM2 PRO με 3 Διακόπτες LED, DB25 Pinout

Κωδικός αποθέματος: 1005011551816649-Default Title
Default Title
€23,36
-38% €37,38 €23,36

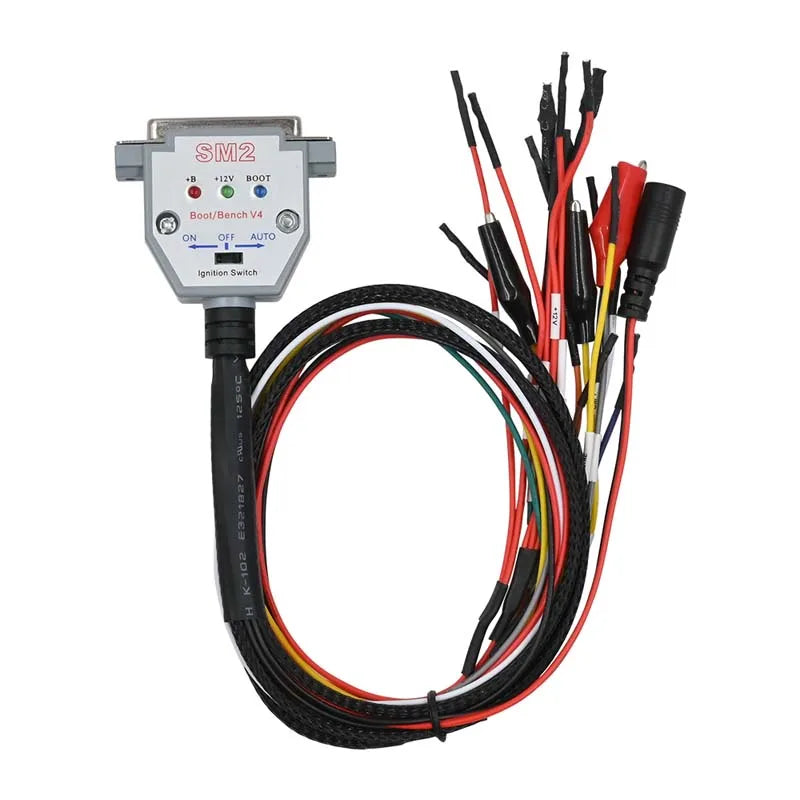

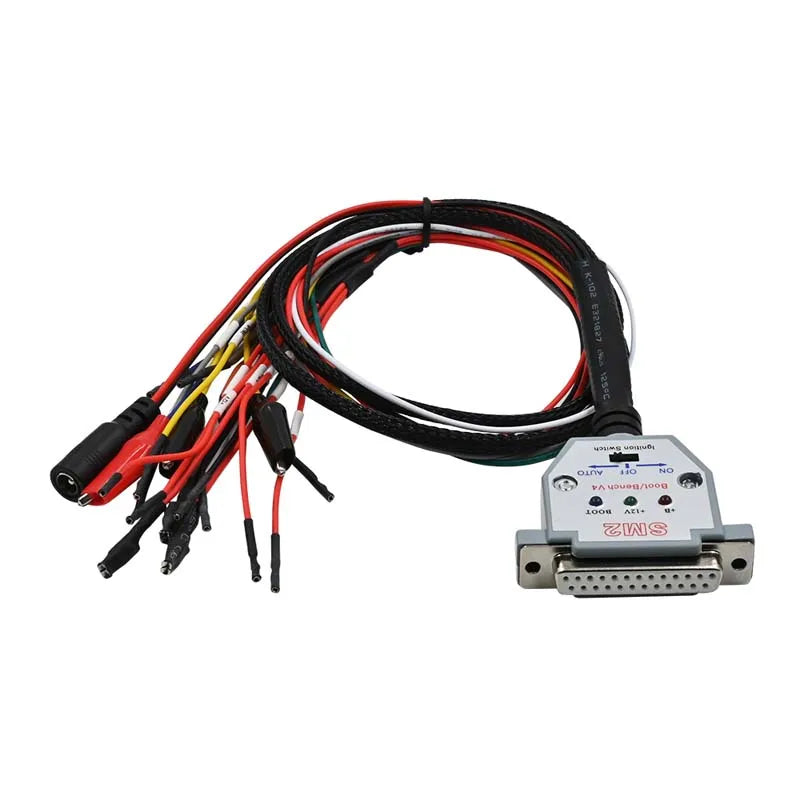

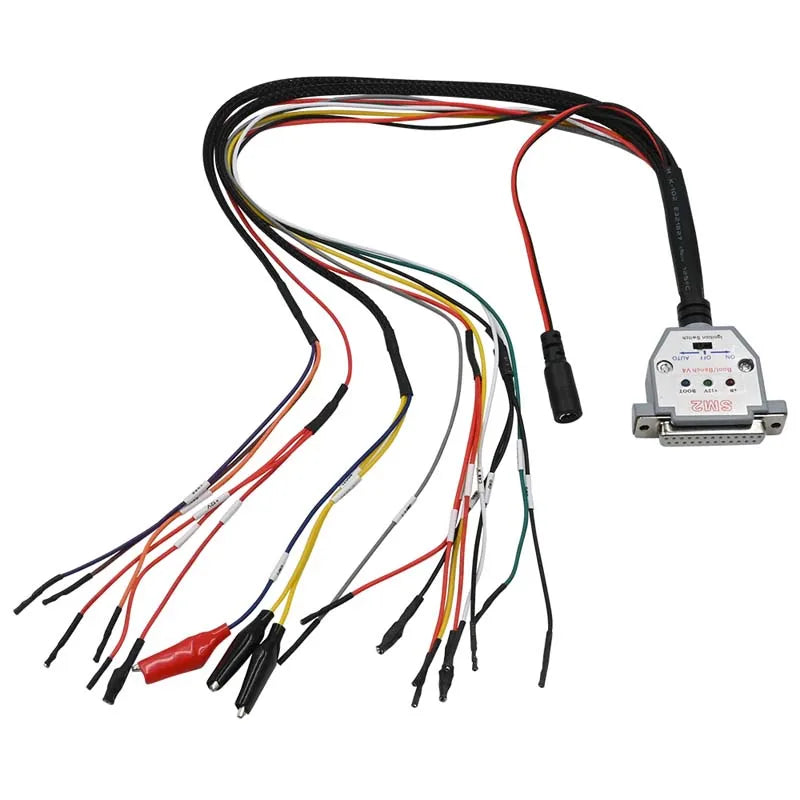

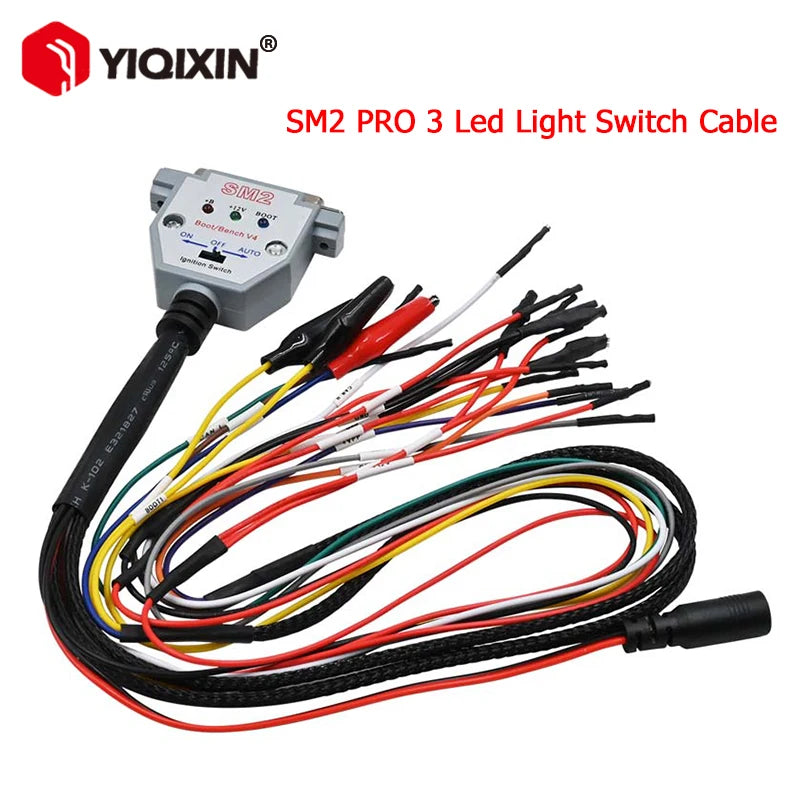

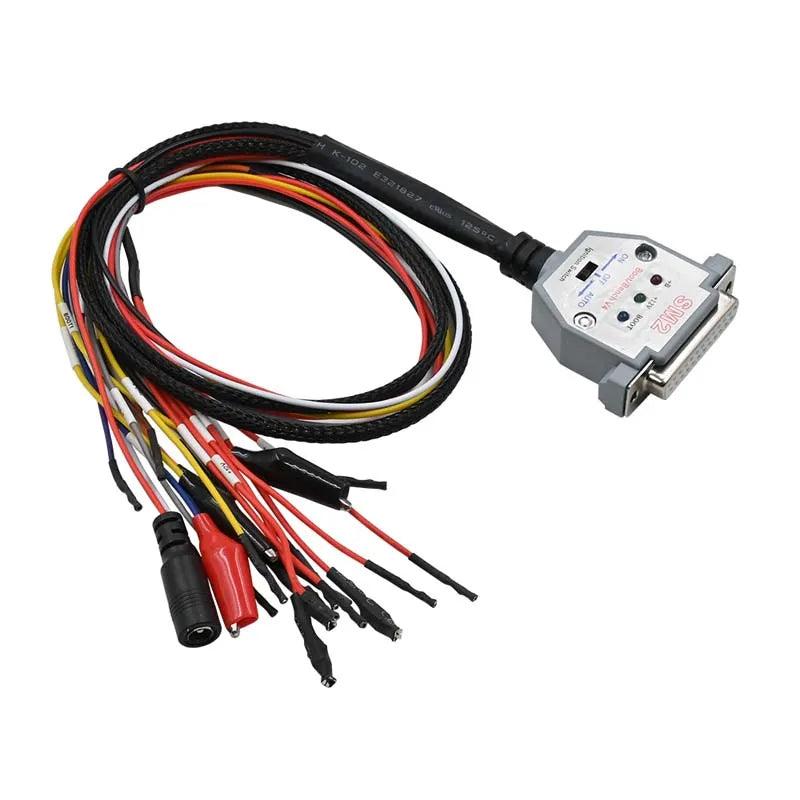

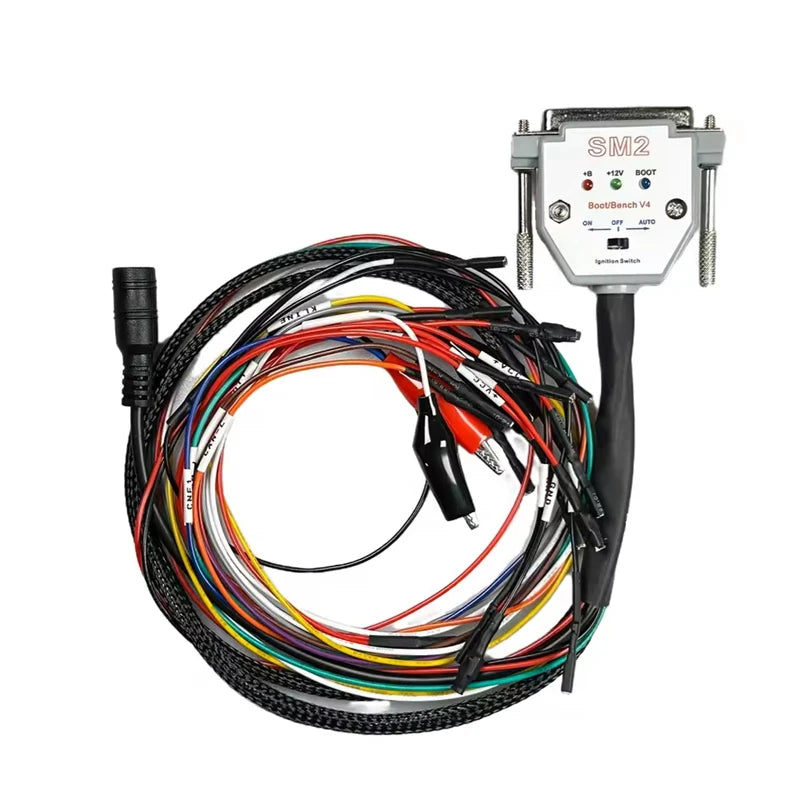

Παρουσιάζουμε το καλώδιο Bench ITCARDIAG SM2 PRO+ με διακόπτη, DB25 Pinout — ένα συμπαγές, αξιόπιστο εργαλείο σχεδιασμένο για δοκιμές ECU σε πάγκο με το SM2 PRO J2534 VCI. Αυτό το καλώδιο πάγκου παρέχει σαφή δρομολόγηση σήματος και διαισθητική κατάσταση τροφοδοσίας ακριβώς στον πάγκο εργασίας σας, βοηθώντας σας να διαβάσετε και να γράψετε ECUs με αυτοπεποίθηση.

Κατασκευασμένο για να χειρίζεται τις βασικές γραμμές επικοινωνίας αυτοκινήτου, υποστηρίζει KLINE, CAN-L, CAN-H, GPT1, GPT2 και +VPP, με ακριβές DB25 pinout. Οι βασικές συνδέσεις περιλαμβάνουν Κόκκινο1: +BATT, Κόκκινο2: +VCC, Κίτρινο: KLINE, Πράσινο: CAN-L, Λευκό: CAN-H, Μαύρο1: BOOT1, Κόκκινο: CNF1, Μαύρο2: BOOT2, Μαύρο3: GND, Πορτοκαλί: GPT2, Μωβ: +VPP, Καφέ: GPT1. Το τρίο των ενδεικτικών LED παρέχει άμεση ανατροφοδότηση κατάστασης: Μπλε για τροφοδοσία boot/cnf1, Κόκκινο για τροφοδοσία ACC, και Πράσινο για κύρια τροφοδοσία. Απαιτείται εξωτερική τροφοδοσία 12V για να λειτουργήσει το καλώδιο με ασφάλεια και αποτελεσματικότητα.

Το καλώδιο πάγκου SM2 PRO+ με υποστήριξη KLINE μπορεί να γράψει παλαιότερα μοντέλα Toyota και Lexus που χρησιμοποιούν LLINE, επεκτείνοντας τις δυνατότητες προγραμματισμού ECU σας πέρα από τα νεότερα οχήματα. Ο ενσωματωμένος σχεδιασμός διακόπτη τροφοδοσίας σας επιτρέπει να ελέγχετε την τροφοδοσία χειροκίνητα ή αυτόματα, βοηθώντας στην αποφυγή υπερτάσεων και στη μείωση του κινδύνου καύσης εξαρτημάτων κατά τη διάρκεια των δοκιμών στον πάγκο.

Όλος ο ηλεκτρονικός και μηχανικός εξοπλισμός, οι συσκευές και οι μηχανές που πωλούνται από την InterCyprus σε χώρες της ΕΕ είναι πιστοποιημένα CE και φέρουν εγγύηση δύο ετών.

Παρέχοντας ποιοτική και αξιόπιστη εξυπηρέτηση από το 2002 στο intercyprus.com.

Οφέλη & Συμβουλές

  • Τρία ενδεικτικά LED σας παρέχουν άμεση ορατότητα στην τροφοδοσία ECU, τη διαχείριση τροφοδοσίας και την αυτόματη σήμανση κατά τη διάρκεια των αναγνώσεων και των εγγραφών.
  • Οι γραμμές KLINE, CAN-L, CAN-H και GPT είναι διαθέσιμες σε ένα μόνο DB25 pinout, απλοποιώντας την καλωδίωση για διάφορα ECUs — συμπεριλαμβανομένων των παλαιότερων οχημάτων Toyota και Lexus που χρησιμοποιούν LLINE.
  • Χρησιμοποιήστε το σε πάγκο με εξωτερική τροφοδοσία 12V για να τροφοδοτήσετε με ασφάλεια τα ECUs κατά τη διάρκεια των δοκιμών και του προγραμματισμού, και εναλλάξτε μεταξύ χειροκίνητου και αυτόματου ελέγχου τροφοδοσίας για να ελαχιστοποιήσετε τον κίνδυνο.

Προδιαγραφές προϊόντος

  • Μάρκα: YIQIXIN
  • Μοντέλο: Καλώδιο Bench ITCARDIAG SM2 PRO+ με διακόπτη (DB25 Pinout)
  • Σκοπός: Καλώδιο πάγκου για δοκιμές ECU με το SM2 PRO J2534 VCI
  • Pinout: Κόκκινο1 +BATT, Κόκκινο2 +VCC, Κίτρινο KLINE, Πράσινο CAN-L, Λευκό CAN-H, Μαύρο1 BOOT1, Κόκκινο CNF1, Μαύρο2 BOOT2, Μαύρο3 GND, Πορτοκαλί GPT2, Μωβ +VPP, Καφέ GPT1
  • Ενδεικτικά LED: Μπλε (τροφοδοσία boot/cnf1), Κόκκινο (τροφοδοσία ACC), Πράσινο (κύρια τροφοδοσία)
  • Απαιτήσεις τροφοδοσίας: Απαιτείται εξωτερική τροφοδοσία 12V
  • Υποστηριζόμενες διεπαφές: KLINE, CAN-L, CAN-H, GPT1, GPT2, +VPP
  • Συμβατότητα: SM2 PRO/J2534 VCI
  • Βάρος: 0.1 kg
  • Προέλευση: Ηπειρωτική Κίνα

Η συσκευασία περιλαμβάνει:

  • 1 x Καλώδιο Bench ITCARDIAG SM2 PRO+ με διακόπτη (DB25 Pinout)

Προειδοποιήσεις & Υπενθυμίσεις

  • Απαιτείται εξωτερική πηγή τροφοδοσίας για να λειτουργήσει το καλώδιο.
  • Βεβαιωθείτε για τις σωστές συνδέσεις για να αποφύγετε υπερτάσεις ή ζημιές στα ECUs κατά τη διάρκεια των δοκιμών στον πάγκο.
