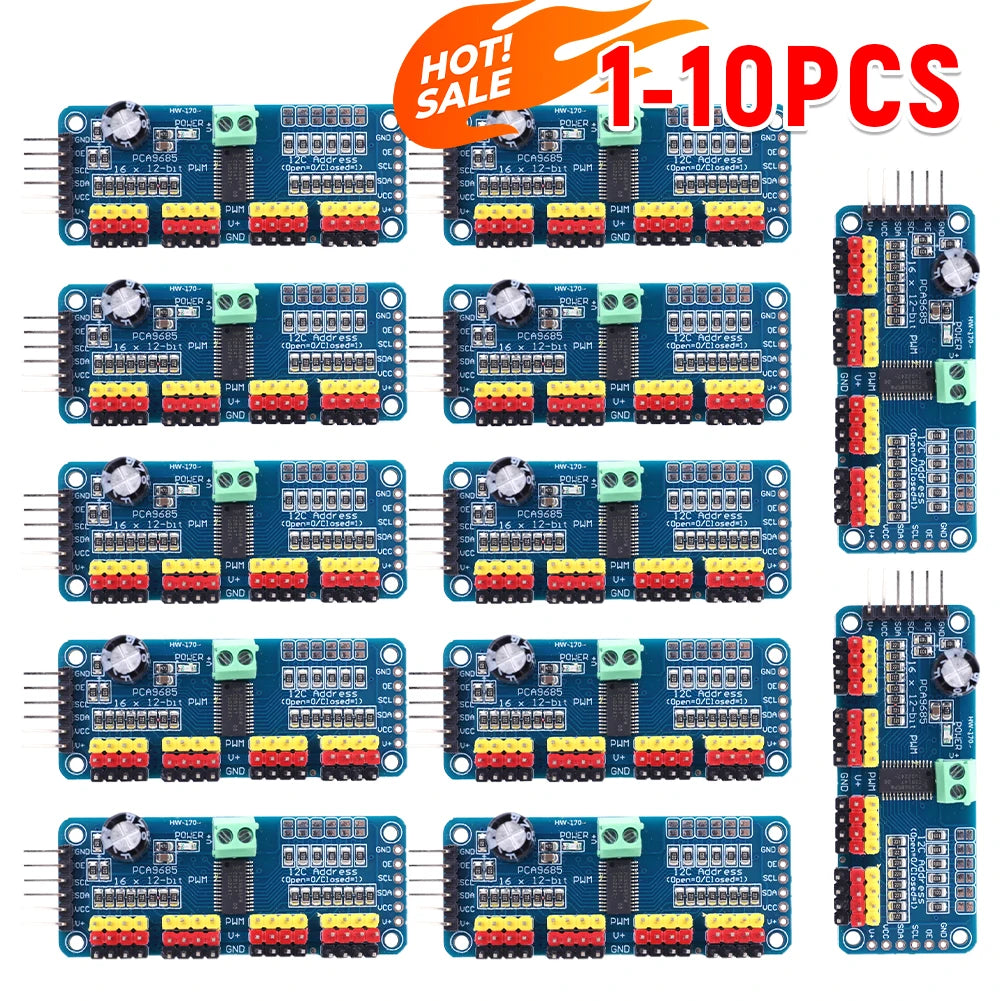

PCA9685 16 Κανάλι PWM Σερβοκινητήρας IIC Για Arduino Pi

Ο PCA9685 16 Channel PWM Servo Driver IIC For Arduino Pi είναι ένας συμπαγής, βασισμένος σε I2C ελεγκτής PWM σχεδιασμένος για να απλοποιεί τα έργα πολλαπλών σερβο και LED. Με έναν ενσωματωμένο κινητήρα PWM και ρολόι, αποφορτίζει το χρονοδιάγραμμα από τον μικροελεγκτή σας, παρέχοντας ακριβή, αξιόπιστο έλεγχο κίνησης και φωτισμού. Επεκτείνετε εύκολα: συνδέστε έως 62 πίνακες ελέγχου σε μία μόνο I2C γραμμή για συνολικά 992 εξόδους PWM—τέλειο για μεγάλες ρομποτικές ή περίπλοκες ρυθμίσεις φωτισμού. Απολαύστε ευέλικτο έλεγχο PWM με περίπου 1.6 kHz ρυθμιζόμενη συχνότητα και ανάλυση 12-bit, και επιλέξτε μεταξύ push-pull ή open-drain εξόδων για να ταιριάζουν σε διάφορες συσκευές. Αυτό το module είναι συμβατό με λογική 5V και μπορεί να οδηγήσει με ασφάλεια εξόδους έως 6V, καθιστώντας το ιδανικό για Arduino, Raspberry Pi και άλλους μικροελεγκτές, ενώ κρατά τον κύριο επεξεργαστή σας ελεύθερο να διαχειρίζεται υψηλότερες εργασίες.

Οφέλη & Συμβουλές

• Αποφορτίστε το χρονοδιάγραμμα PWM από τον μικροελεγκτή σας στον ενσωματωμένο οδηγό PWM PCA9685 μέσω I2C, μειώνοντας τη χρήση εύρους ζώνης στον Arduino ή Raspberry Pi σας.
• Μαζική επεκτασιμότητα: συνδέστε έως 62 πίνακες ελέγχου σε μία I2C γραμμή για συνολικά 992 εξόδους PWM, επιτρέποντας πολύπλοκες ρυθμίσεις σερβο και εκτενείς οθόνες LED.
• Ευέλικτος έλεγχος: ανάλυση PWM 12-bit με ~1.6 kHz ρυθμιζόμενη συχνότητα και επιλογές για push-pull ή open-drain εξόδους για να ταιριάζουν στις απαιτήσεις φορτίου σας.

Προδιαγραφές προϊόντος

• Προέλευση: Ηπειρωτική Κίνα
• Τύπος: Module
• Αριθμός Μοντέλου: PWM Servo Driver Board
• Κανάλια: 16
• Ανάλυση PWM: 12-bit
• Συχνότητα PWM: Ρυθμιζόμενη, περίπου 1.6 kHz

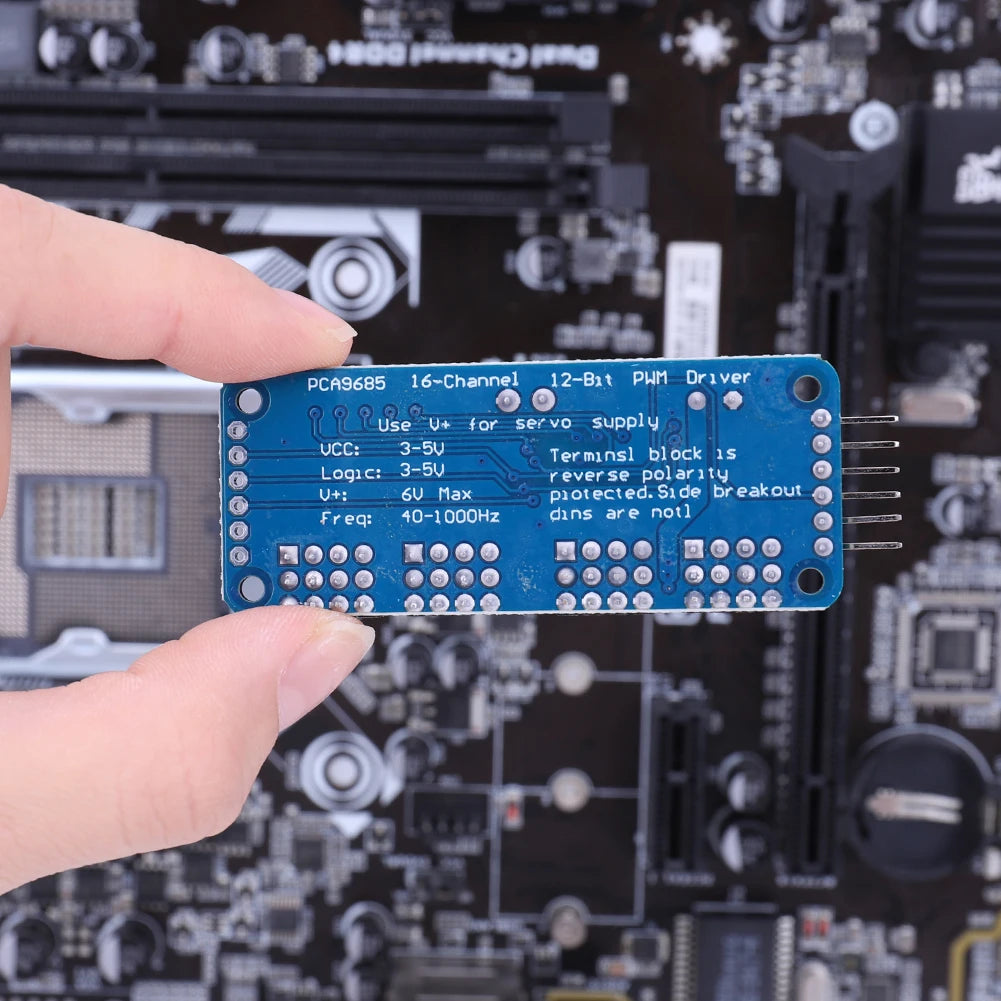

• Συμβατότητα Λογικής: Λογική 5V; ασφαλής έξοδος 6V
• Διεπαφή I2C: Ενσωματωμένος οδηγός PWM και ρολόι (δεν απαιτείται σταθερή σήμανση από τον MCU)
• Διεύθυνση: 6 ακίδες επιλογής διεύθυνσης; έως 62 πλακέτες σε ένα λεωφορείο I2C
• Λειτουργίες Εξόδου: Push-pull ή open-drain
• Συνιστώμενη Χωρητικότητα: Τοποθετήστε έναν μεγάλο πυκνωτή στη γραμμή V+ (π.χ., 10V 1000µF)
• Συνδέσεις Σερβοκινητήρα: Υποστηρίζει 16 σερβοκινητήρες σε 4 σετ από συνδέσμους 3 ακίδων
• Προστασία: Προστασία αντίστροφης πολικότητας στο μπλοκ εισόδου
• Σχεδίαση Cascade: Έτοιμο για στοίβαξη με άλλες μονάδες
• Μέγεθος: 62.00 x 25.00 x 13.00 mm

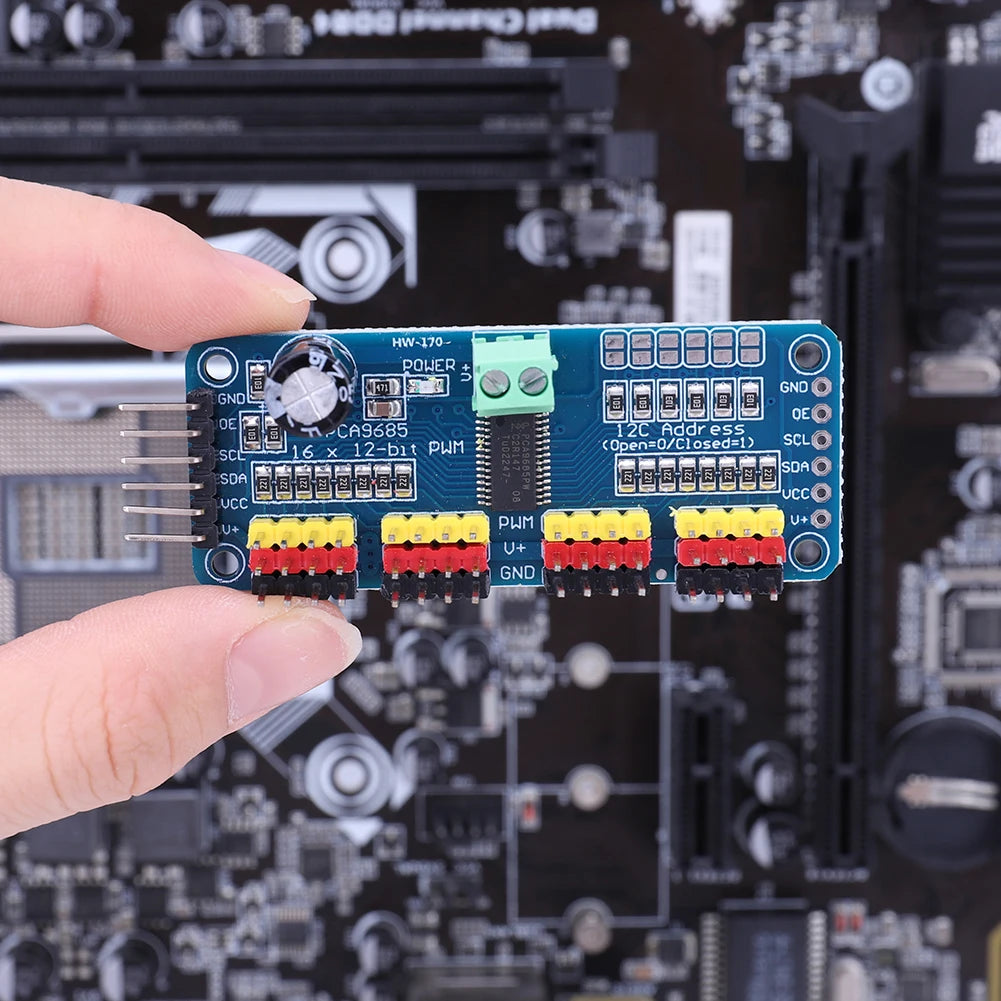

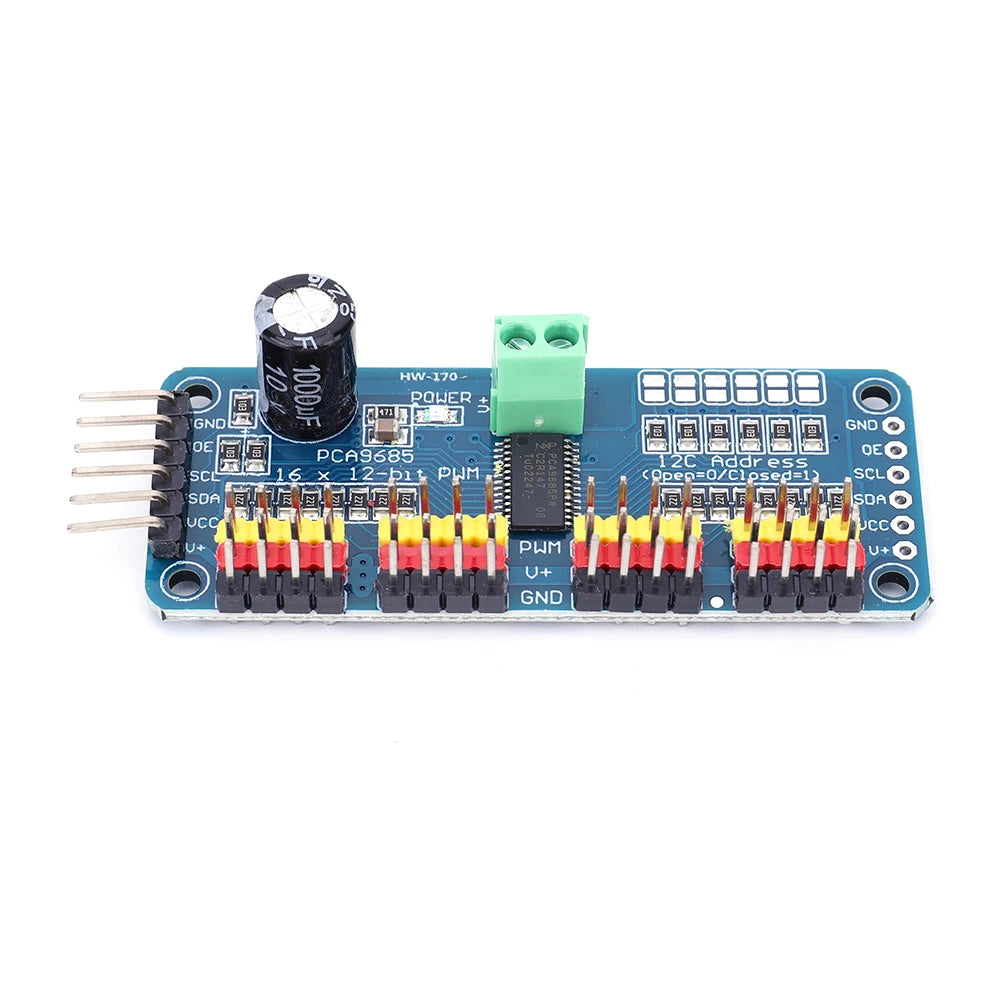

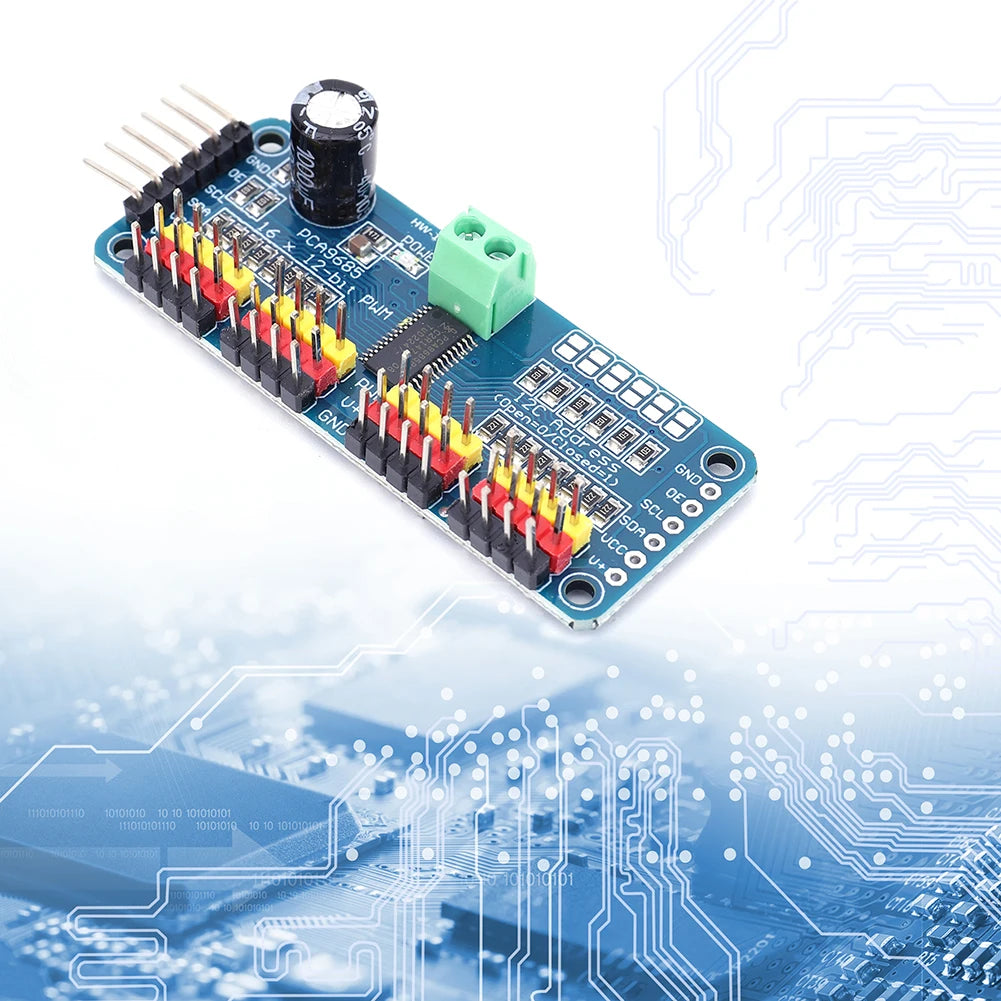

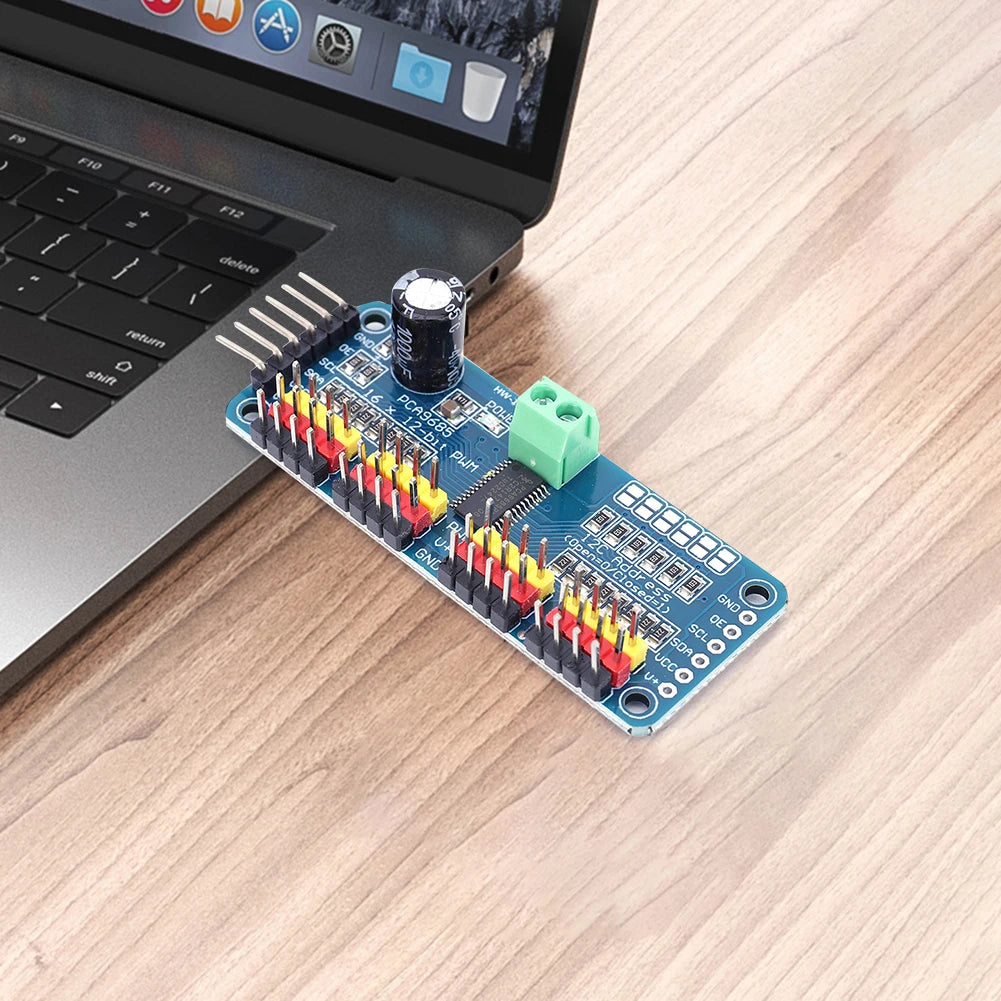

• Σημειώσεις: Το τσιπ PCA9685 τοποθετημένο στο κέντρο της πλακέτας

Η συσκευασία περιλαμβάνει:

• PCA9685 16 Κανάλι PWM Σερβοκινητήρας Πλακέτα Μονάδας

Προειδοποιήσεις / Υπενθυμίσεις

• Αυτή η πλακέτα είναι συμβατή με λογική 5V και μπορεί να ελεγχθεί από μικροελεγκτή 3.3V ενώ οδηγεί εξόδους έως 6V.
• Χρησιμοποιήστε έναν μεγάλο πυκνωτή στη γραμμή V+ όπως συνιστάται για να εξασφαλίσετε σταθερή λειτουργία σε ορισμένες ρυθμίσεις.
• Βεβαιωθείτε για τη σωστή καλωδίωση: 16 συνδέσεις σερβομαγνητών είναι ομαδοποιημένες σε τέσσερις συνδέσμους 3 ακίδων (σερβομαγνήτες με απόσταση 0.1" ταιριάζουν σε τέσσερις ζεύγη).
• Για προστασία, τοποθετήστε έναν αντιστάτη 220 Ω σε όλες τις γραμμές εξόδου PWM όταν οδηγείτε LED ή ευαίσθητα φορτία.
