DPOX180H Φωσφορικός Οσυλλοσκόπιος 180MHz DDS Δύο σε Ένα

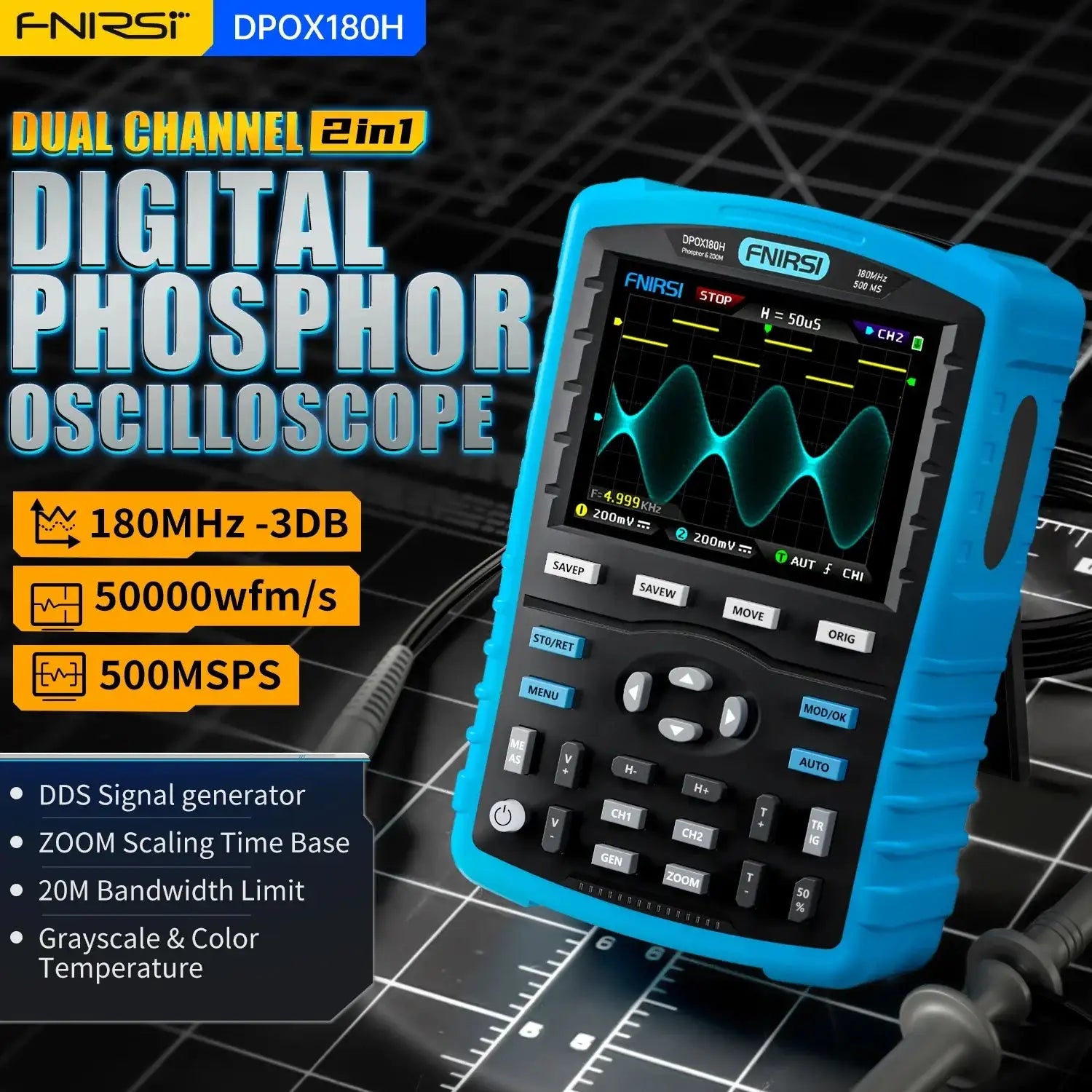

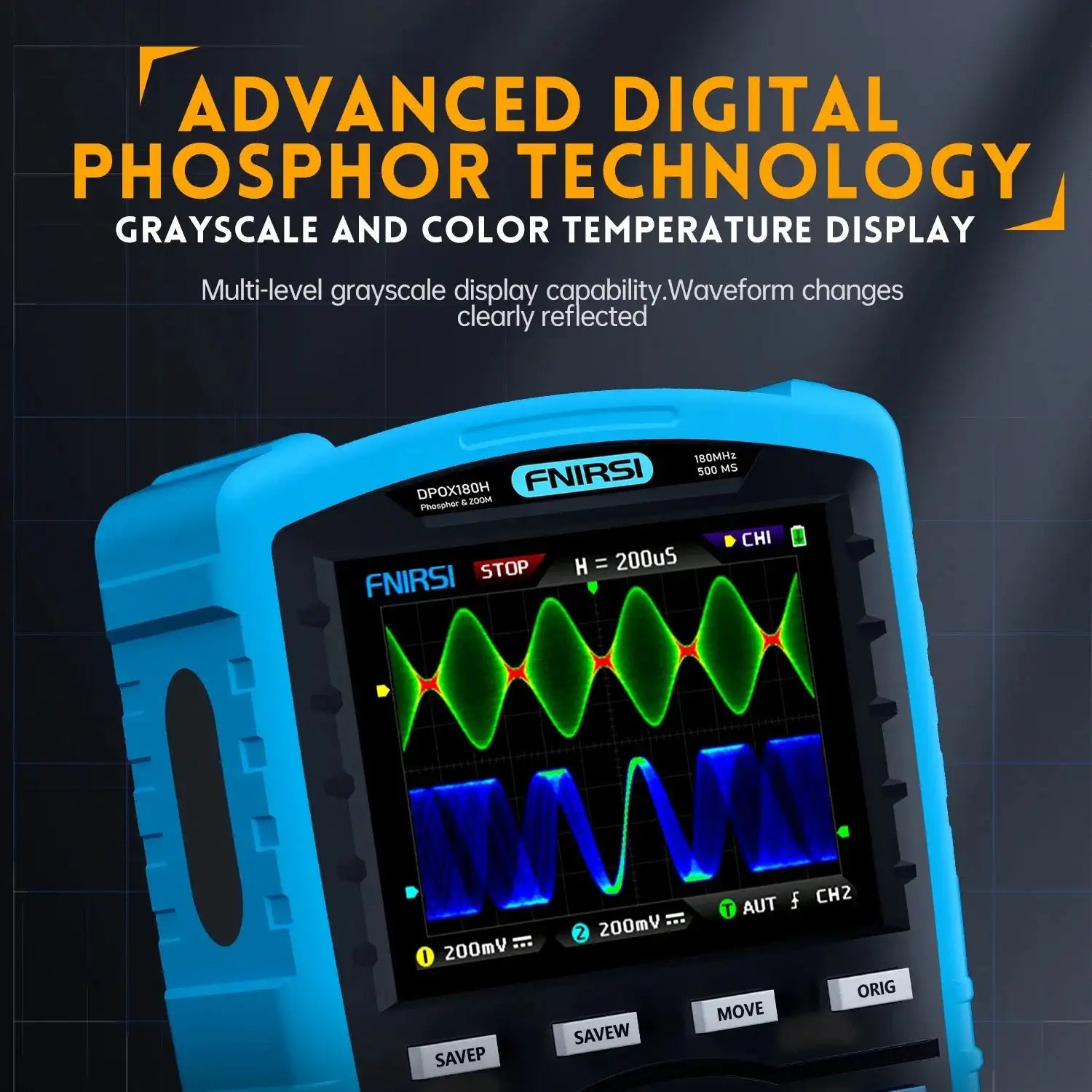

Παρουσιάζοντας το FNIRSI DPOX180H, ένα συμπαγές φορητό εργαλείο δύο σε ένα που συνδυάζει ένα ψηφιακό οσκοσκόπιο φωσφόρου με έναν ευέλικτο γεννήτρια σήματος DDS. Με πραγματική δειγματοληψία έως 500 MSPS και εύρος ζώνης 180 MHz, μπορείτε να καταγράφετε γρήγορες μεταβατικές καταστάσεις και να αναλύετε σήματα εν κινήσει. Ο διπλός του σχεδιασμός, η οθόνη IPS 2,8 ιντσών με πλήρη όραση και η τεχνολογία ψηφιακού φωσφόρου προσφέρουν φωτεινές, καθαρές μορφές κύματος σε μια φορητή συσκευασία.

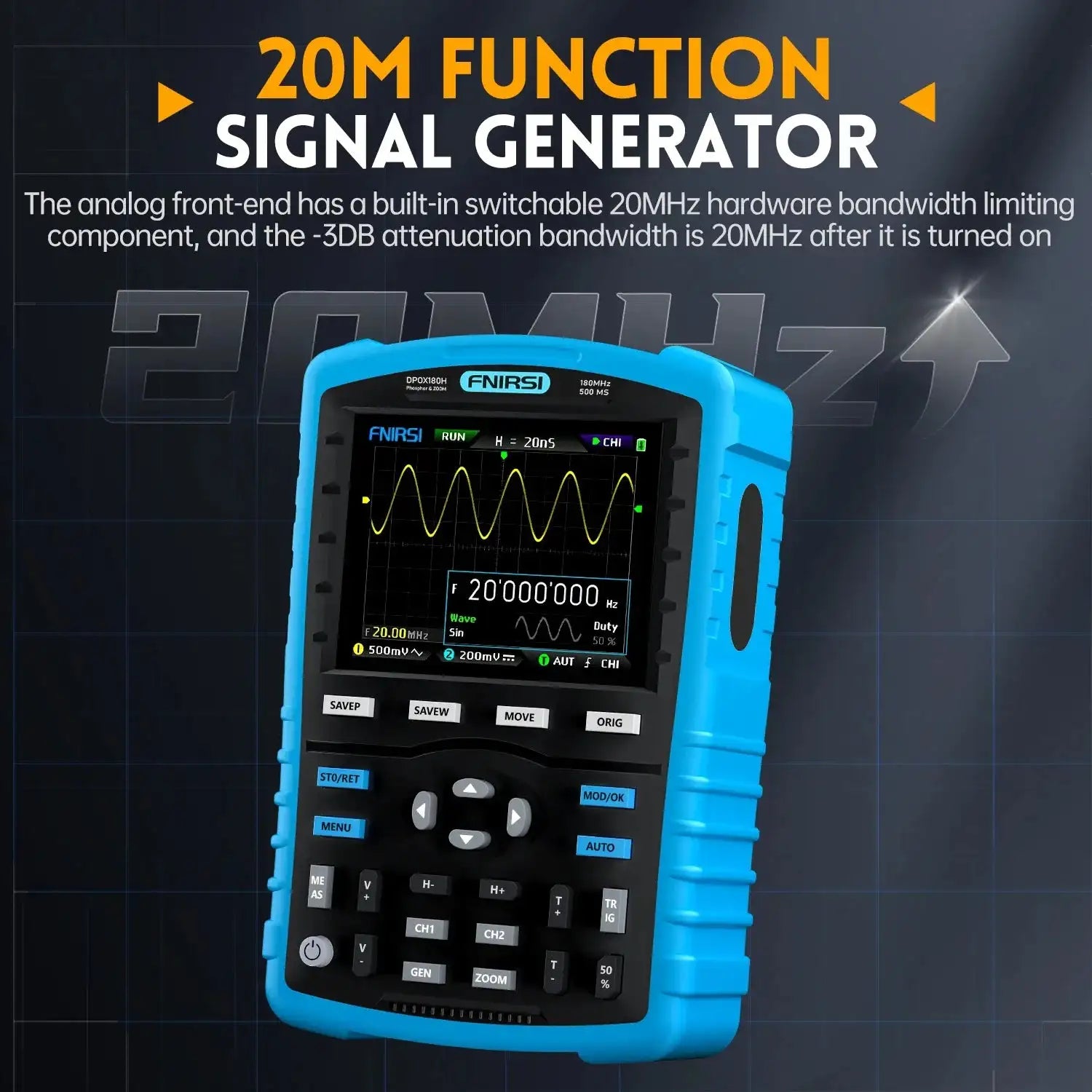

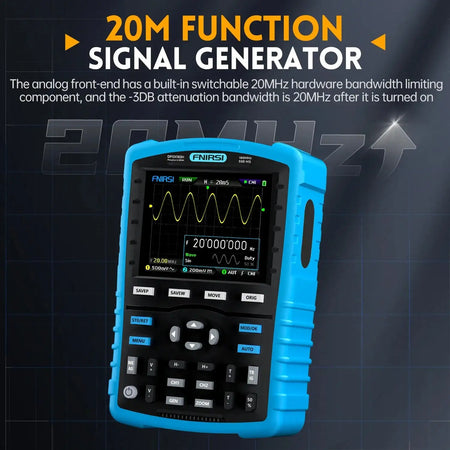

Σχεδιασμένο να λειτουργεί σε θορυβώδη περιβάλλοντα, το DPOX180H περιλαμβάνει ένα ρυθμιζόμενο αυτόματο όριο εύρους ζώνης έως 20 MHz για να φιλτράρει ανεπιθύμητο θόρυβο υψηλής συχνότητας. Η προσαρμοστική καταστολή σκανδάλης και η οθόνη υψηλής αντίθεσης εξασφαλίζουν σταθερές καταγραφές περιοδικών, εκρηκτικών και πρωτοκόλλων σημάτων. Η ανθεκτική θωράκιση του οργάνου και η σταθερή ανατροφοδότηση κυκλώματος παρέχουν καθαρές μορφές κύματος, ενώ η βάση χρόνου ζουμ σας βοηθά να αναλύετε γρήγορα ψηφιακά πρωτόκολλα και σχέσεις χρονισμού. Πέρα από την παρακολούθηση, αυτό το εργαλείο 2 σε 1 διαθέτει ενσωματωμένο γεννήτρια σήματος DDS με 14 τυπικές μορφές κύματος και μια δωρεάν προσαρμοσμένη μορφή κύματος κοπής. Η ημιτονοειδής κύμα φτάνει έως 20 MHz, με άλλες μορφές κύματος έως 10 MHz, και μπορείτε να αποθηκεύσετε έως 500 προσαρμοσμένα σήματα για επαναλαμβανόμενη δοκιμή. Με τρεις λειτουργίες σκανδάλης—Αυτόματη, Μοναδική και Κανονική—και ψηφιακή σκανδάλη, μπορείτε να καταγράφετε αξιόπιστα γεγονότα σε ένα ευρύ φάσμα τύπων σημάτων. Το σύστημα βάσης χρόνου περιλαμβάνει λειτουργίες YT, XY και κυλιόμενες για ευέλικτη ανάλυση, συν μια αφιερωμένη λειτουργία X–Y και δυνατότητες ζουμ για ακριβείς μετρήσεις.

Κύρια πλεονεκτήματα περιλαμβάνουν έναν συμπαγή, οικονομικό σχεδιασμό, μια οθόνη υψηλής ανάλυσης για εύκολη ερμηνεία μορφών κύματος, ευέλικτη σκανδάλη και τη δυνατότητα παραγωγής δοκιμαστικών σημάτων απευθείας από το οσκοσκόπιο. Με ένα ευρύ φάσμα μέτρησης, ακριβή χρονική ακρίβεια και ενσωματωμένες επιλογές αποθήκευσης, το DPOX180H είναι έτοιμο να απλοποιήσει την αποσφαλμάτωση, την εκπαίδευση και τη διάγνωση πεδίου.

Οφέλη & Συμβουλές

• Φιλτράρετε τον θόρυβο με το αυτόματο όριο εύρους ζώνης 20 MHz για να εστιάσετε στο σήμα που σας ενδιαφέρει κατά την ανάλυση ρεύματος ή ρολογιού.
• Καταγράψτε σταθερές μορφές κύματος χρησιμοποιώντας την ψηφιακή σκανδάλη (Αυτόματη/Μοναδική/Κανονική) με ανυψωμένα/καταβατόμενα άκρα, ειδικά σε θορυβώδη ή ανώμαλα γεγονότα.
• Εκμεταλλευτείτε τον γεννήτρια DDS με 14 μορφές κύματος και 500 αποθηκευμένα προσαρμοσμένα σήματα για γρήγορη βαθμονόμηση, δοκιμαστικά σήματα και δοκιμές πρωτοκόλλων.

Προδιαγραφές προϊόντος

• Αριθμός Μοντέλου: DPOX180H
• Ρυθμός δειγματοληψίας σε πραγματικό χρόνο: 500 MSPS
• Εύρος ζώνης: 180 MHz
• Ψηφιακά κανάλια: 2
• Οθόνη: LCD IPS 2,8 ιντσών με πλήρη όραση; οθόνη θερμοκρασίας χρώματος: Ναι
• Ανάλυση οθόνης: 320 × 240
• Είσοδος αντίστασης: 1 MΩ
• Είσοδος χωρητικότητας: 18 pF
• Σύνδεση εισόδου: DC/AC
• Κατακόρυφη ευαισθησία: 5 mV έως 10 V (1X)
• Μέγιστος ρυθμός καταγραφής μορφής κύματος: 50,000 wfm/s
• Εύρος μέτρησης: 40 mV ~ 80 V (1X)
• Εύρος βάσης χρόνου: 5 nS ~ 50 S
• Λειτουργίες σκανδάλης: Αυτόματη / Μοναδική / Κανονική
• Άκρη σκανδάλης: Ανυψωμένη / Καταβατόμενη
• Ψηφιακή σκανδάλη: Ναι
• Γεννήτρια μορφής κύματος: 14 τυπικές μορφές κύματος; ημιτονοειδής κύμα έως 20 MHz; άλλες μορφές κύματος έως 10 MHz; κοπτική έξοδος με προσαρμοσμένη μορφή κύματος

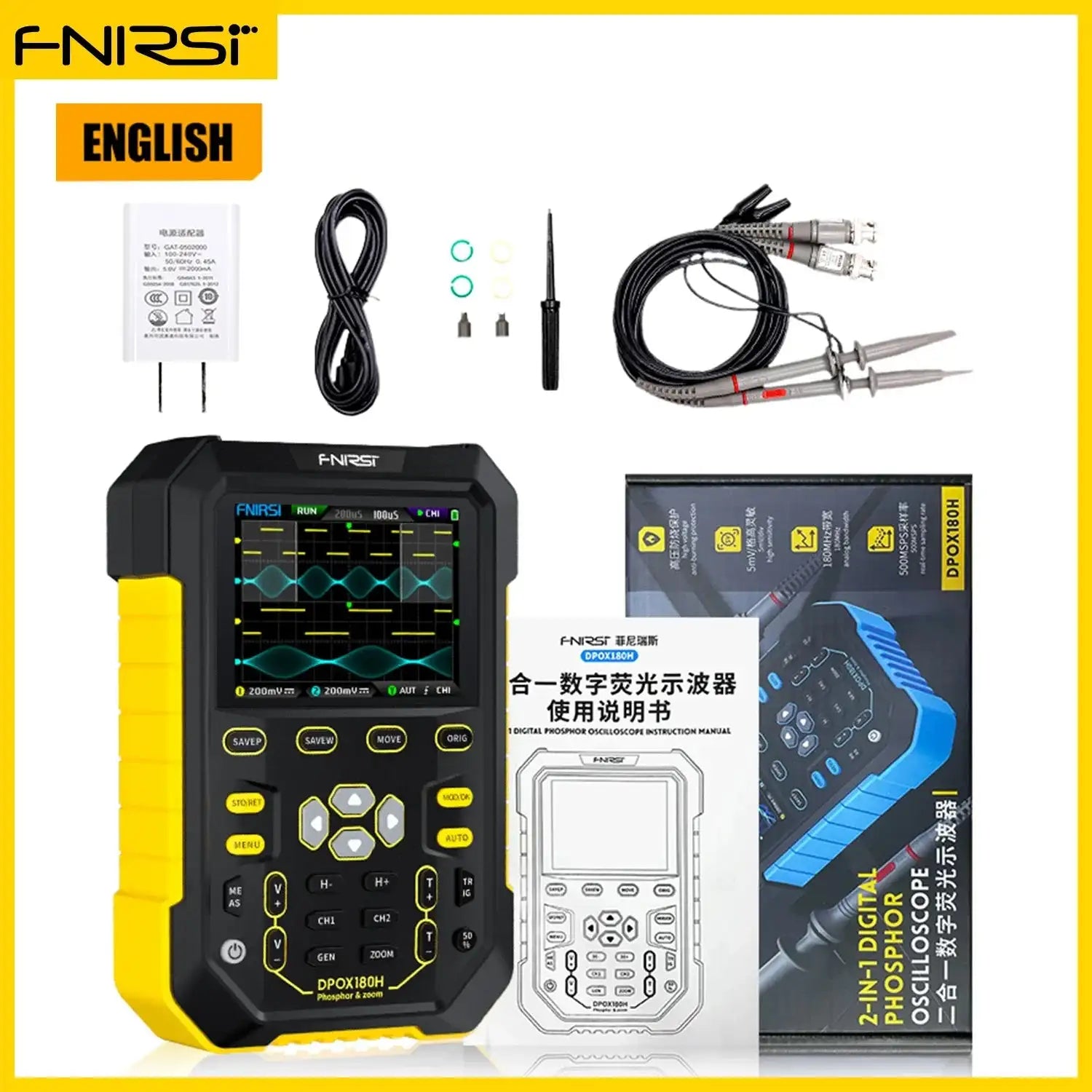

Η συσκευασία περιλαμβάνει:

• Περιεχόμενα συσκευασίας: Δεν έχει καθοριστεί.
