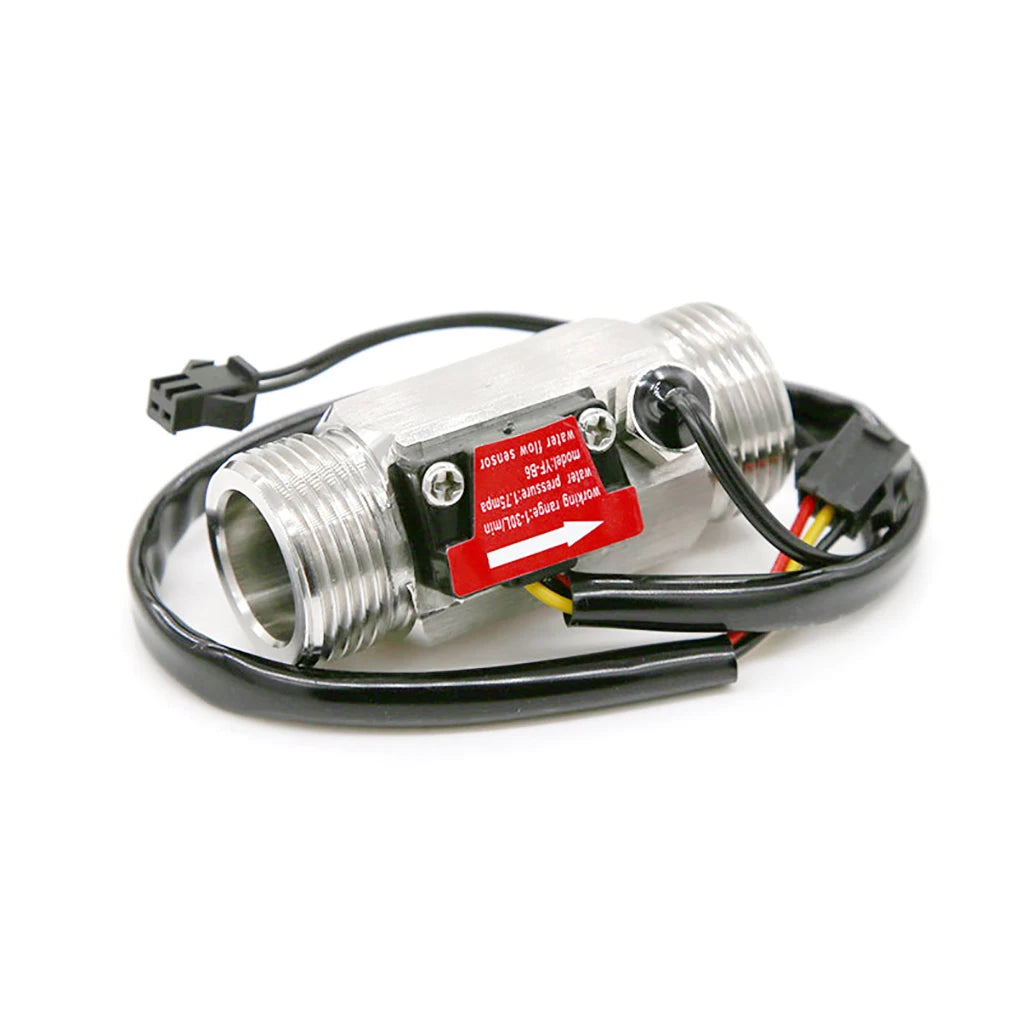

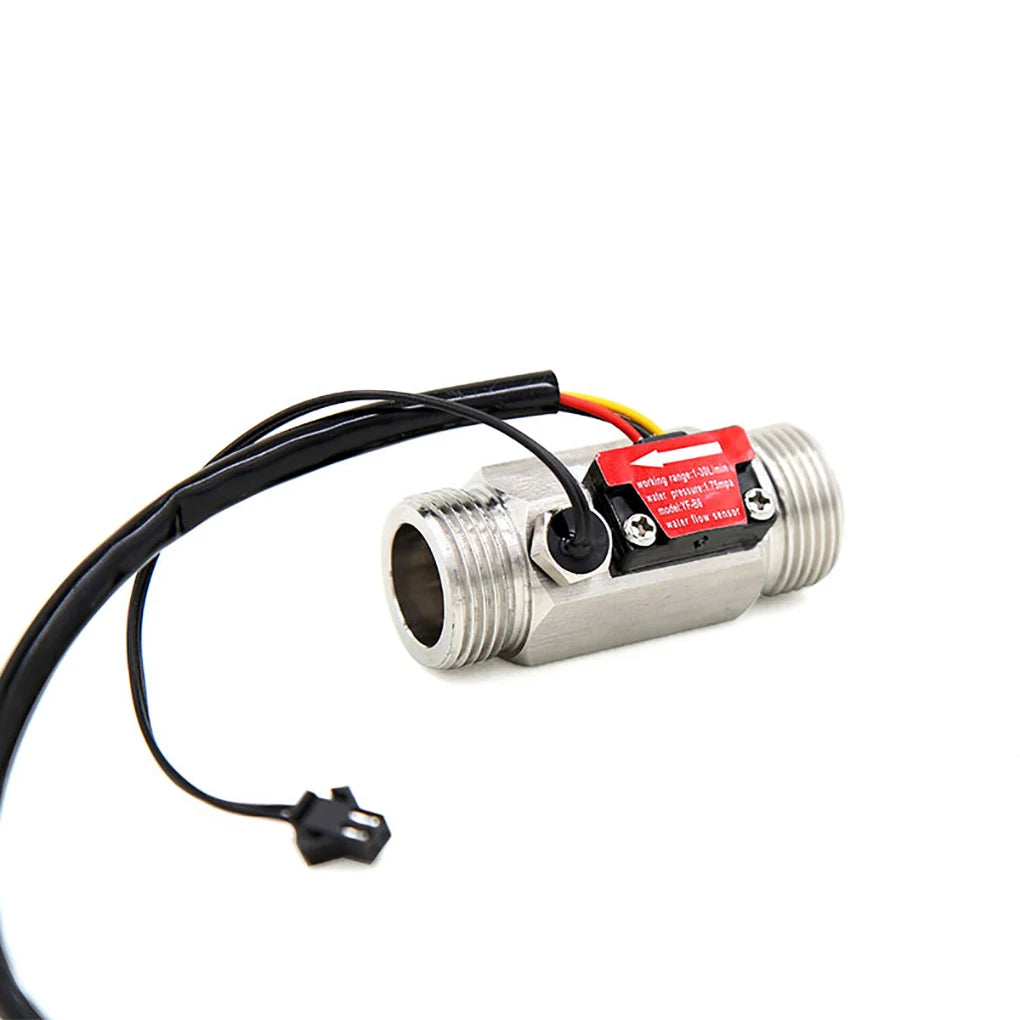

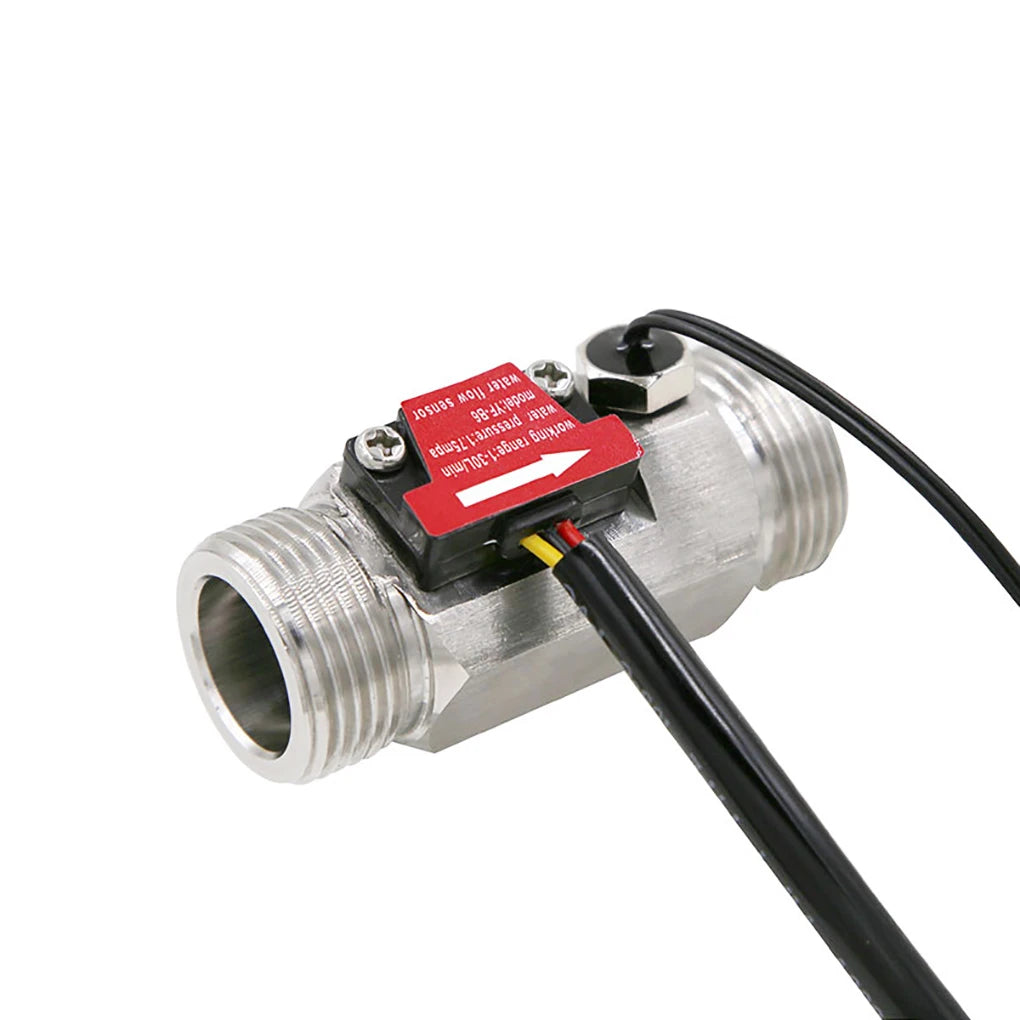

Senzor průtoku vody z nerezové oceli G3/4 s Hallovým turbínovým měřičem a detekcí teploty

Hlavní popis

Snímač průtoku vody G3/4 z nerezové oceli s Hallovým turbínovým měřičem a detekcí teploty je inline měřič průtoku navržený pro spolehlivé monitorování vody. Vyrobený z korozivzdorné nerezové oceli, odolává tlaku až 1,75 MPa a obsahuje teplotní senzor (model YF-B6) pro kombinovaná data o průtoku a teplotě. S vnějším závitem G3/4 a kompaktními rozměry se hodí pro standardní potrubí a poskytuje přesná měření od 1 do 30 L/min s přesností ±3%. Produkuje 396 pulzů na litr (6.6 × Q, kde Q je L/min) a poskytuje vysokou úroveň výstupu > DC4.7V při napájení DC5V, s pracovním cyklem 50% ±10%. Pracovní napětí se pohybuje od DC 4.5 do 24V a izolační odpor přesahuje 100 MΩ pro spolehlivý výkon elektroniky. Snímač má vodotěsné zapojení a robustní turbínový design pro citlivou reakci a dlouhou životnost. Výkon utěsnění je hodnocen jako bez úniku nebo deformace při vodním tlaku 1.7 MPa po dobu 1 minuty.

Výhody a tipy

• Používejte pro inline monitorování vody v instalatérství, DIY projektech, zavlažování nebo pro sběr dat pomocí aplikace s mikrořadičem (výstup pulzů lze počítat pro výpočet průtoku).

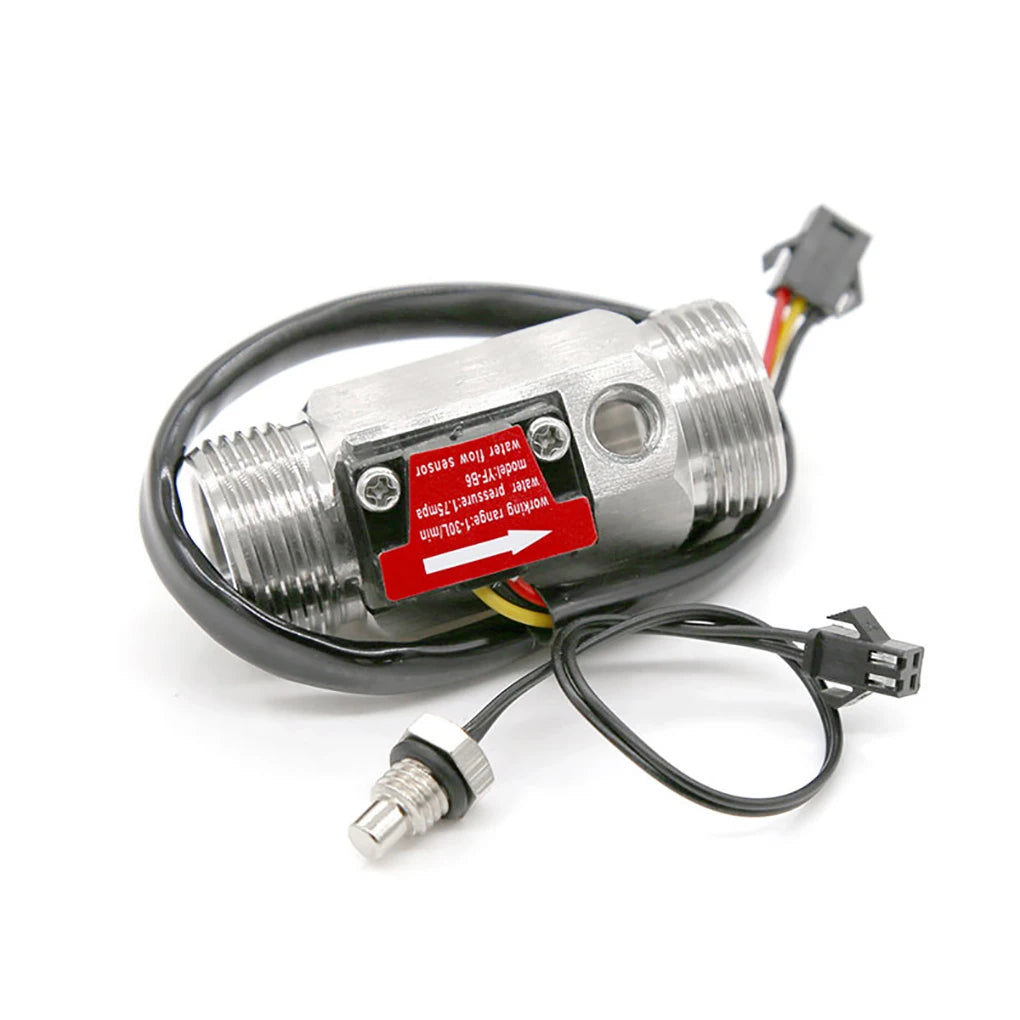

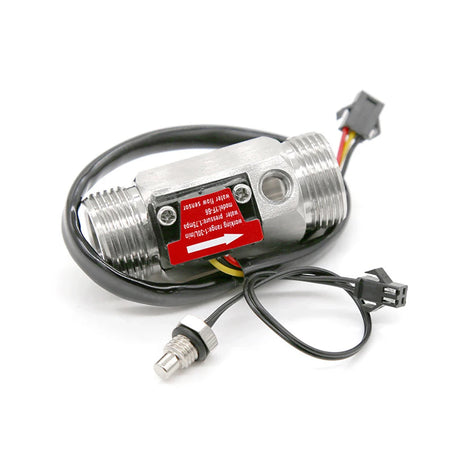

• Využijte vestavěný teplotní senzor k sledování teploty kapaliny spolu s průtokem pro řízení procesů nebo bezpečnostní kontroly.
• Instalujte s ohledem na velikost závitu (G3/4) a zajistěte, aby napájecí napětí zůstalo v rozmezí DC 4.5–24V pro stabilní provoz.

Specifikace produktu

• Model: YF-B6 (s teplotním senzorem)

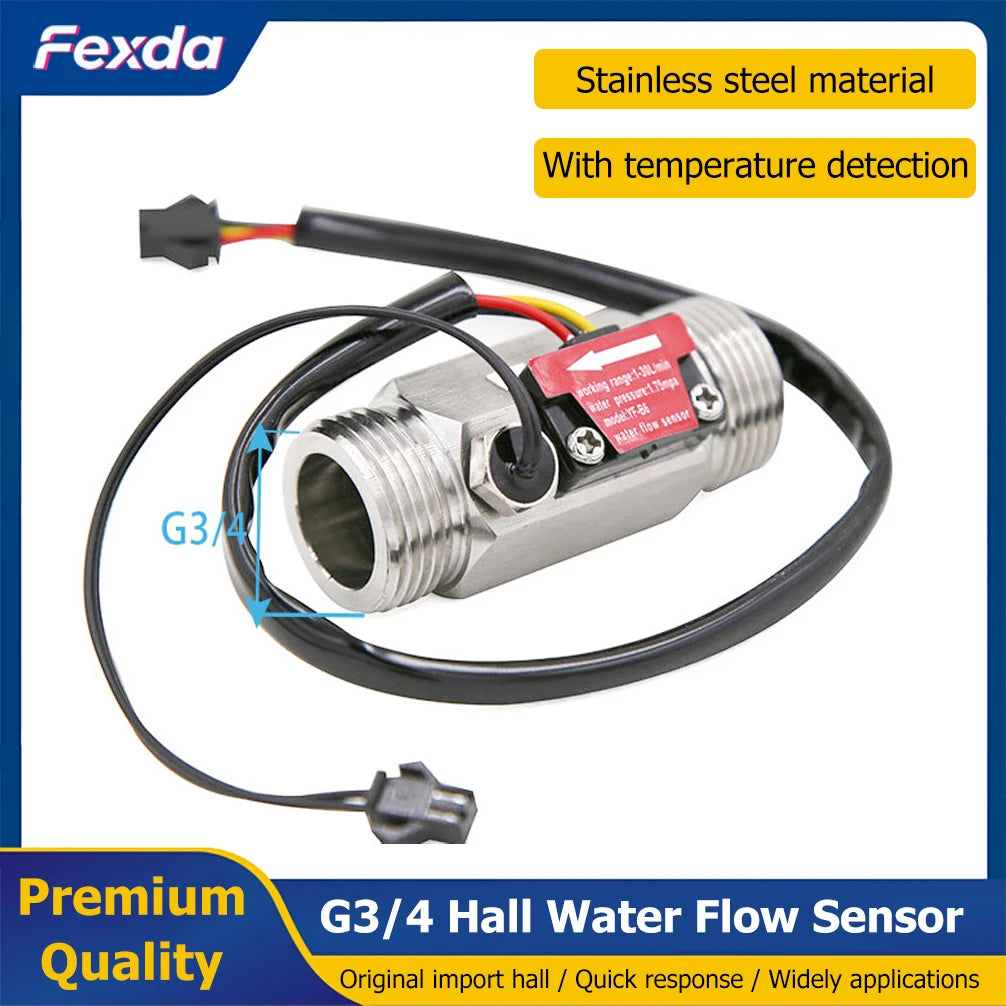

• Velikost portu: G3/4
• Pracovní napětí: DC 4.5–24V
• Vnitřní/vnější průměr: 18.1/25.5 mm
• Délka závitu: 13.75 mm
• Materiál: Nerezová ocel
• Odolnost proti vodnímu tlaku: ≤1.75 MPa
• Výstupní pulz vysoké úrovně: > DC4.7V (vstup DC5V)
• Pracovní cyklus výstupního pulzu: 50% ± 10%
• Izolační odpor: > 100 MΩ
• Rozsah průtoku: 1–30 L/min, tolerance ±3%
• Výkon utěsnění: Bez úniku nebo deformace při vodním tlaku 1.7 MPa po dobu 1 minuty

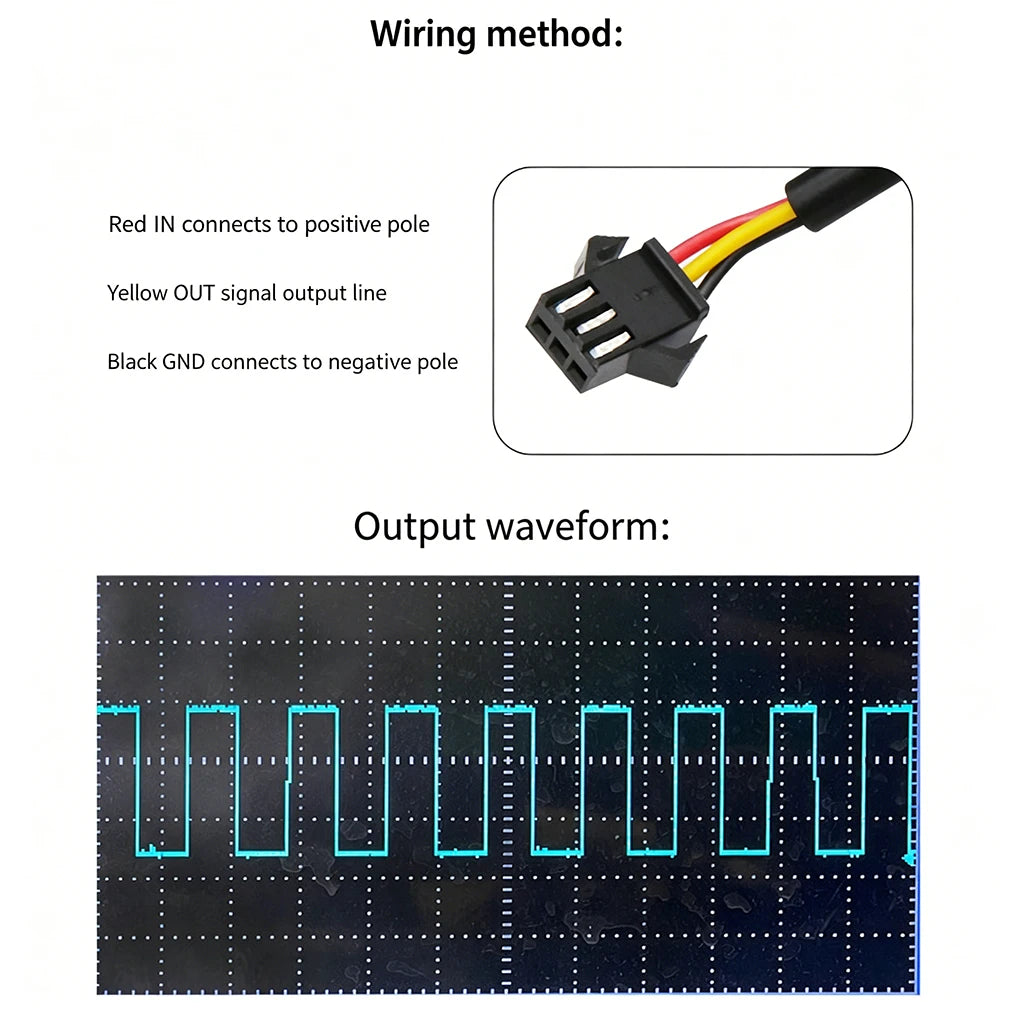

• Charakteristika pulzu: 6.6 × Q (Q = L/min), 396 pulzů na litr
• Balení: Snímač průtoku vody × 1
• Certifikace: CE, RoHS, FCC, UL, KC a další
• Původ: Pevninská Čína

Balení obsahuje

• Snímač průtoku vody × 1

Upozornění / Připomínky

• Provozujte v rámci specifikovaného napětí (DC 4.5–24V) a tlaku (≤1.75 MPa).
• Zajistěte správné utěsnění, aby se předešlo únikům, zejména při testování při vyšších tlacích (až 1.7 MPa po dobu 1 minuty).
• Ověřte kompatibilitu s vaším řadičem a pochopte výstup pulzů pro přesný výpočet průtoku.
