DSO154Pro Vstupní Digitální Osciloskop 40MSaS Vzorkování

Seznamte se s DSO154Pro vstupním digitálním osciloskopem, kompaktním, přenosným nástrojem postaveným na architektuře ARM+FPGA+ADC, který poskytuje stabilní výkon při vzorkování 40MSa/s. Navržen pro ladění MCU, opravy automobilů, domácí spotřebiče, DIY elektroniku, ladění napájení a měniče, tento osciloskop vám pomůže jasně vizualizovat signály, rychle identifikovat problémy a s jistotou vylepšovat návrhy. Jeho 2,4palcový barevný TFT displej poskytuje jasné, vysoce kontrastní vlnové formy, takže můžete vidět detaily i v náročných prostředích.

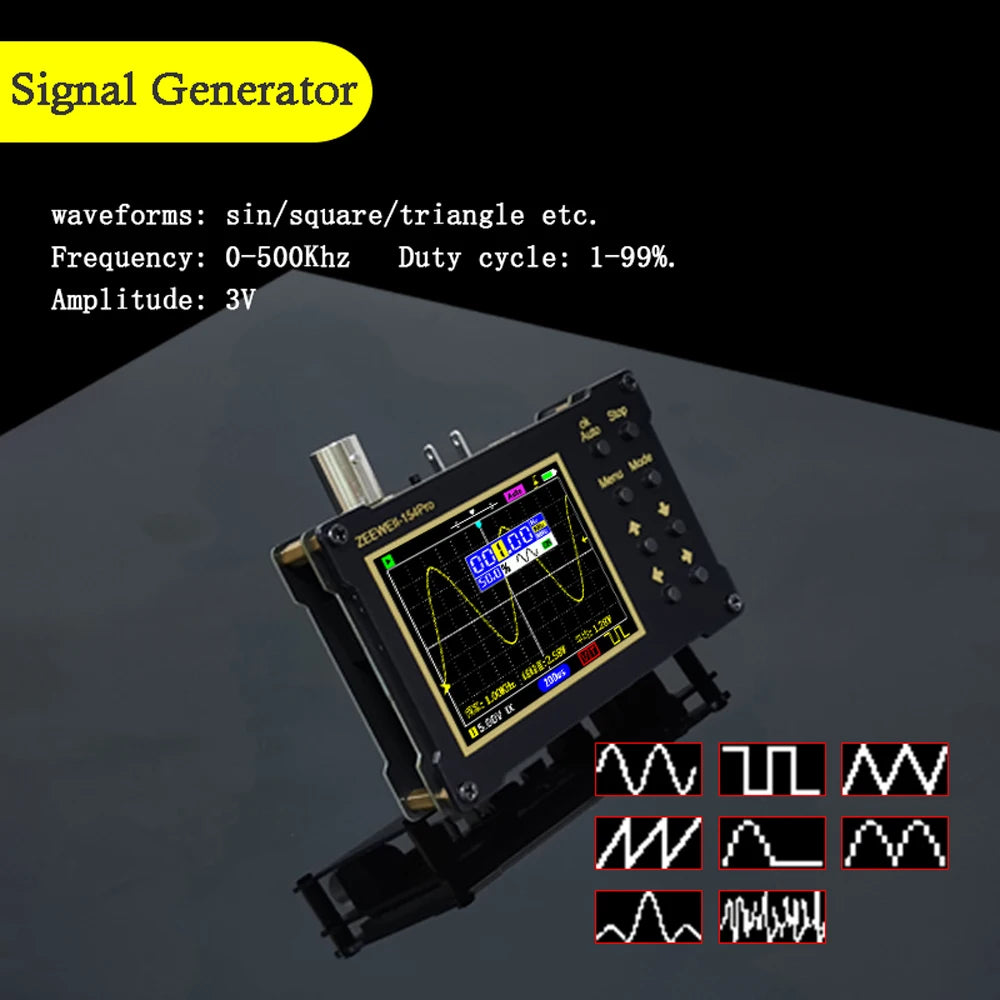

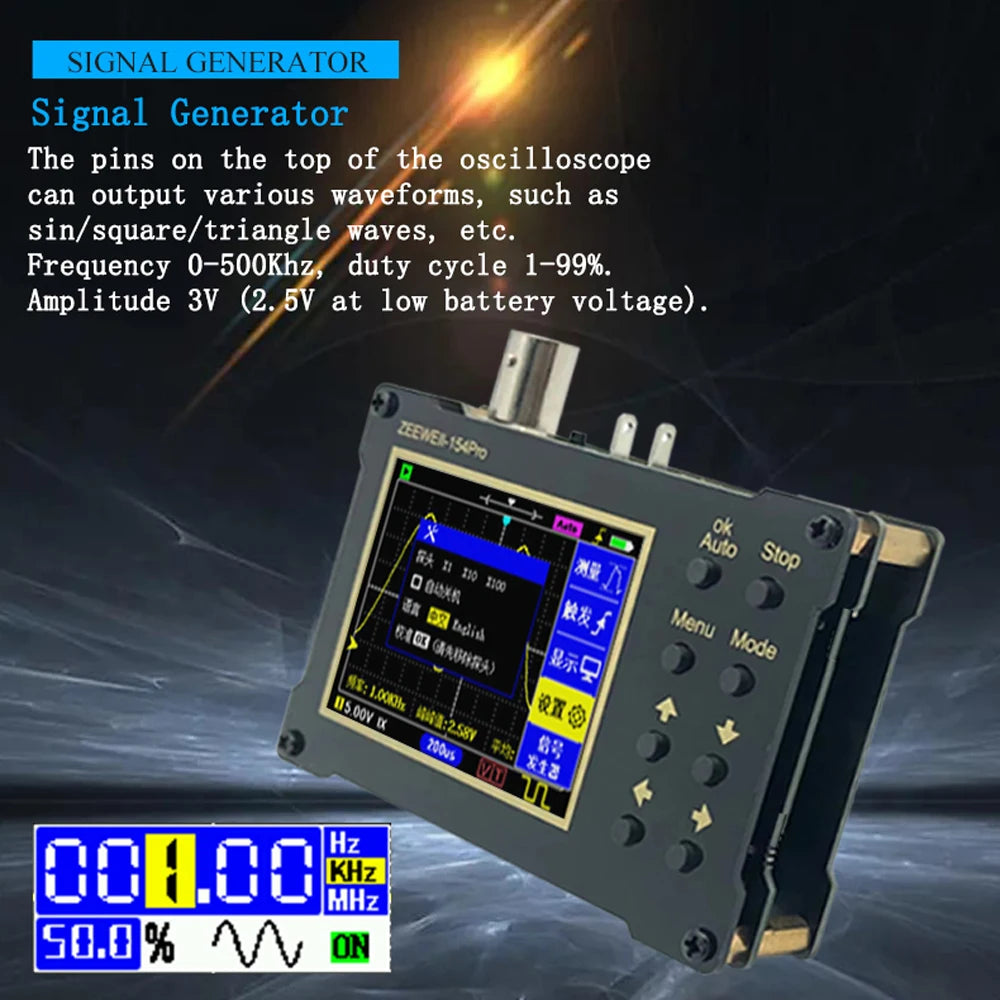

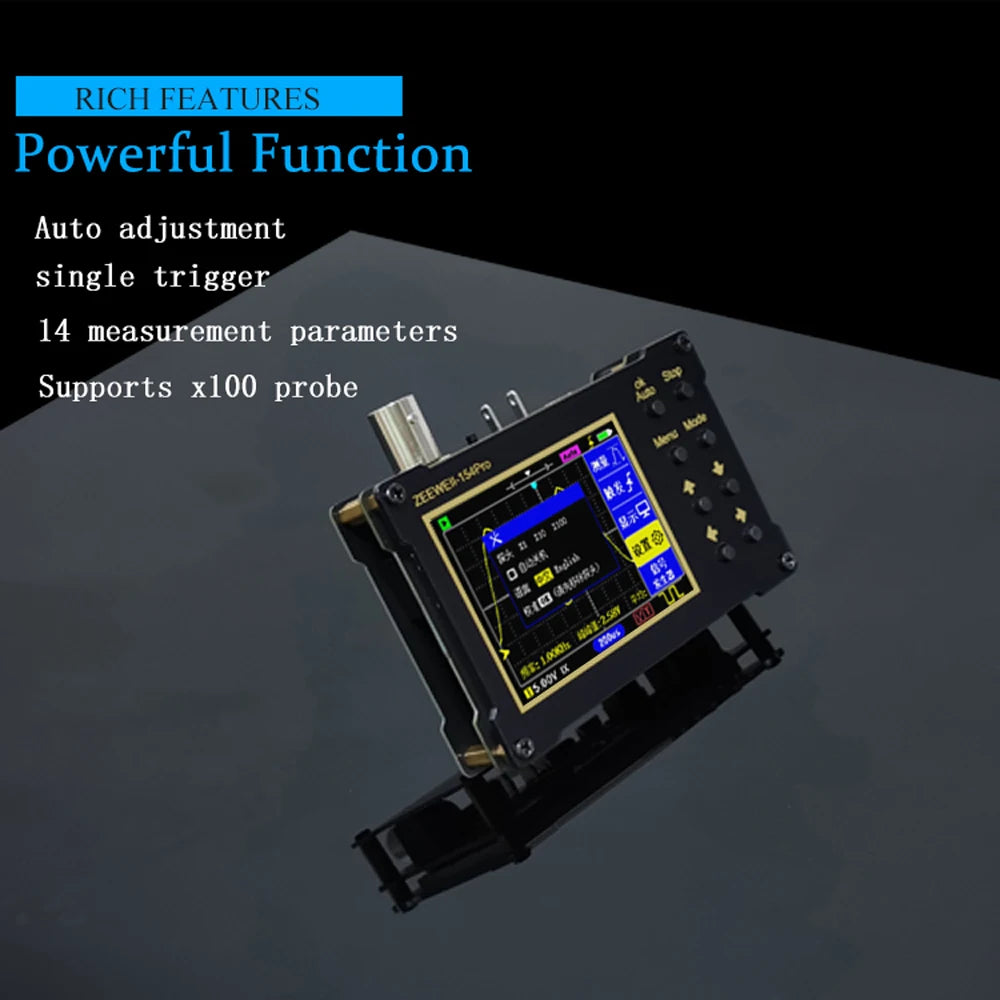

DSO154Pro nabízí flexibilní možnosti šířky pásma (1 MHz nebo 18 MHz), aby vyhovoval vašim testovacím potřebám. S jedním vstupním kanálem, automatickým nastavením, spouštěním jedním kliknutím a snadnou navigací v menu je ideální pro okamžité ladění. Generátor čtvercových vln podporuje sinusové, čtvercové a trojúhelníkové vlny, poskytující až 3V amplitudu s frekvencí 0-2 MHz a pracovním cyklem 1-99 % pro kalibraci sond, testy pohonu MOSFET nebo výměny tlačítkových krystalů. Pro rychlá měření oceníte 14 měřicích parametrů a podporu pro vysokonapěťovou sondu X100, která rozšiřuje testovací možnosti.

Výhody & Tipy

• Jednoduché ladění na místě — prozkoumejte signály MCU, senzorové linky ve vozidlech nebo napájecí kolejnice, abyste rychle odhalili závady a časové problémy.
• Kalibrace a testování — použijte vestavěný generátor vlnových forem (0-2 MHz, 3V amplituda) k kalibraci sond, pohonu MOSFET nebo testování náhrad za krystaly a další komponenty.

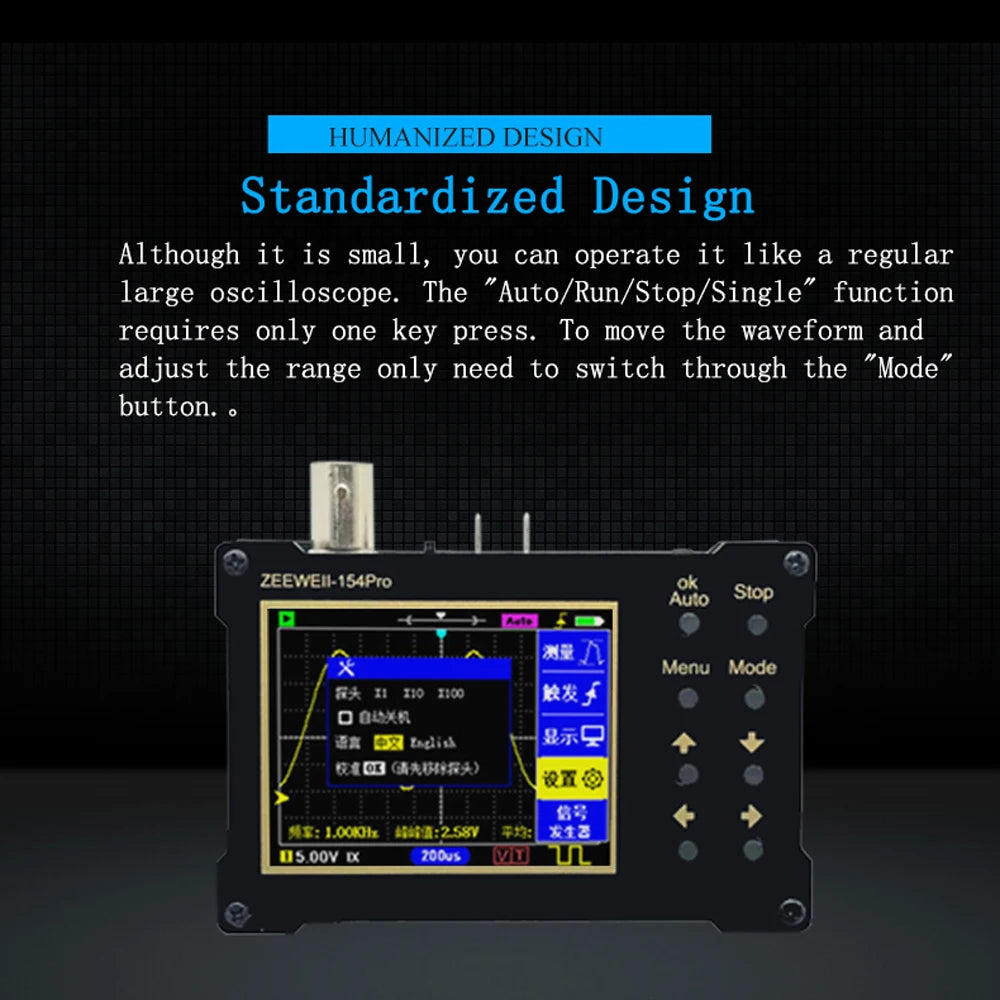

• Inteligentní provoz — spolehněte se na režimy spouštění Auto, Normal a Single, plus praktickou navigaci založenou na režimu, která činí škálování a pohyb vlnových forem intuitivní, i v těsných pracovních prostorech.

Specifikace produktu

• Název: DSO154Pro
• Materiál: ABS

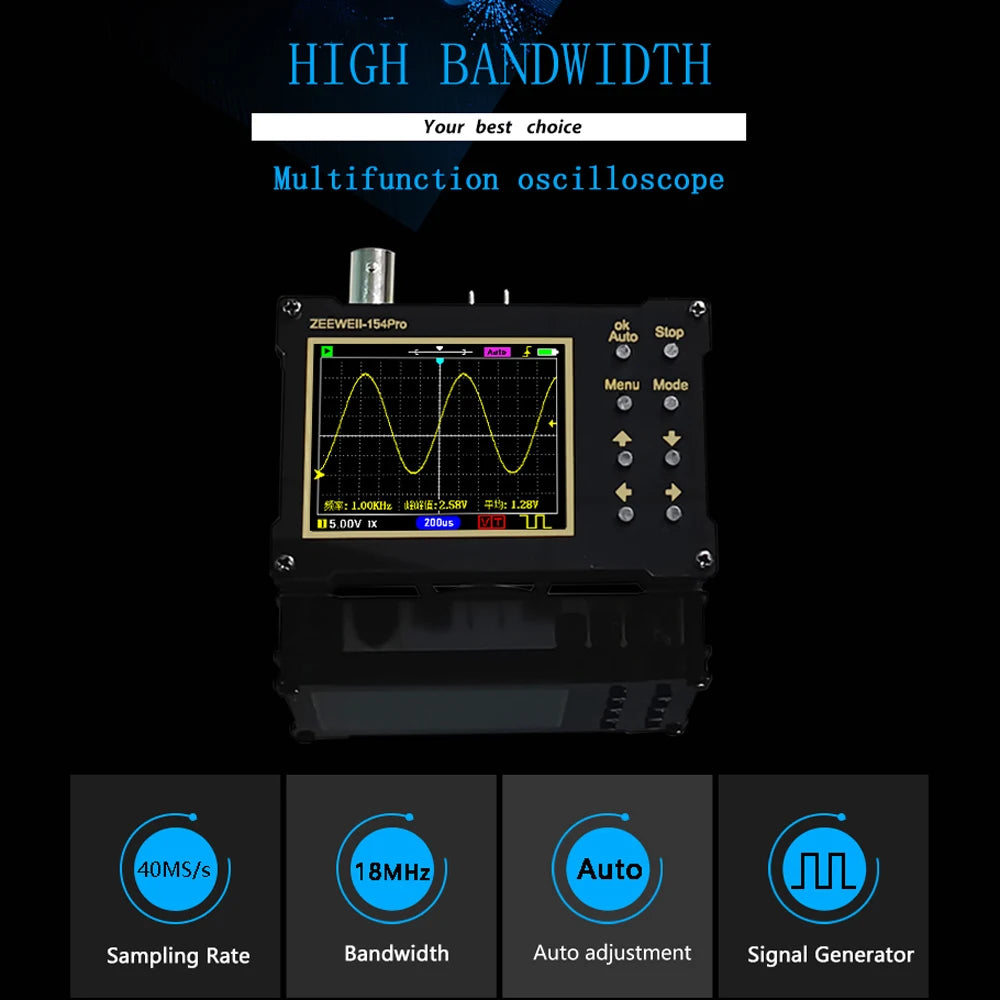

• Šířka pásma: 1 MHz / 18 MHz (volitelně)
• Baterie: Verze 18 MHz obsahuje vestavěnou dobíjecí lithium-iontovou baterii, 3.7V, 1000mAh (včetně); verze 1 MHz se dodává bez baterie
• Hardwarové řešení: ARM+FPGA+ADC
• Displej: 2,4 palcový TFT LCD, 320×240
• Kanál: 1
• Rozlišení: 320×240
• Vzorkovací frekvence: 40MSa/s
• Čas vzestupu: <20ns
• Hloubka ukládání: 16Kbit
• Impedance: 1MΩ
• Časová základna: 50ns–10s
• Vertikální citlivost: 20mV/div – 10V/div
• Maximální napětí: ±40V(x1); ±400V(x10)
• Vstupní impedance: 1MΩ
• Generátor signálu: 0–500K Hz frekvence nastavitelná, pevné napětí 3.0V
• Režim spouštění: Auto / Normal / Single

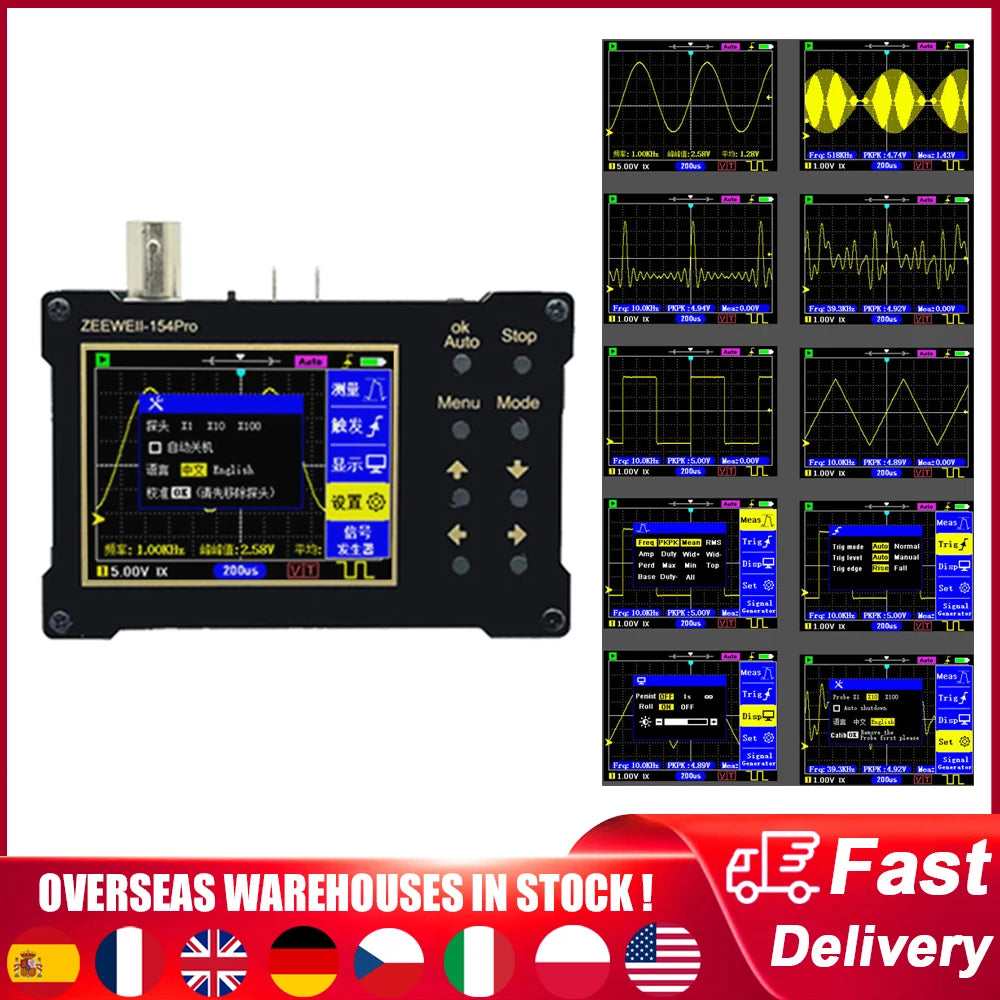

• Měření vlnové formy: 14 typů
• Režim posouvání: ≥200ms vstup do režimu posouvání
• Velikost položky: 87 × 58 × 18 mm

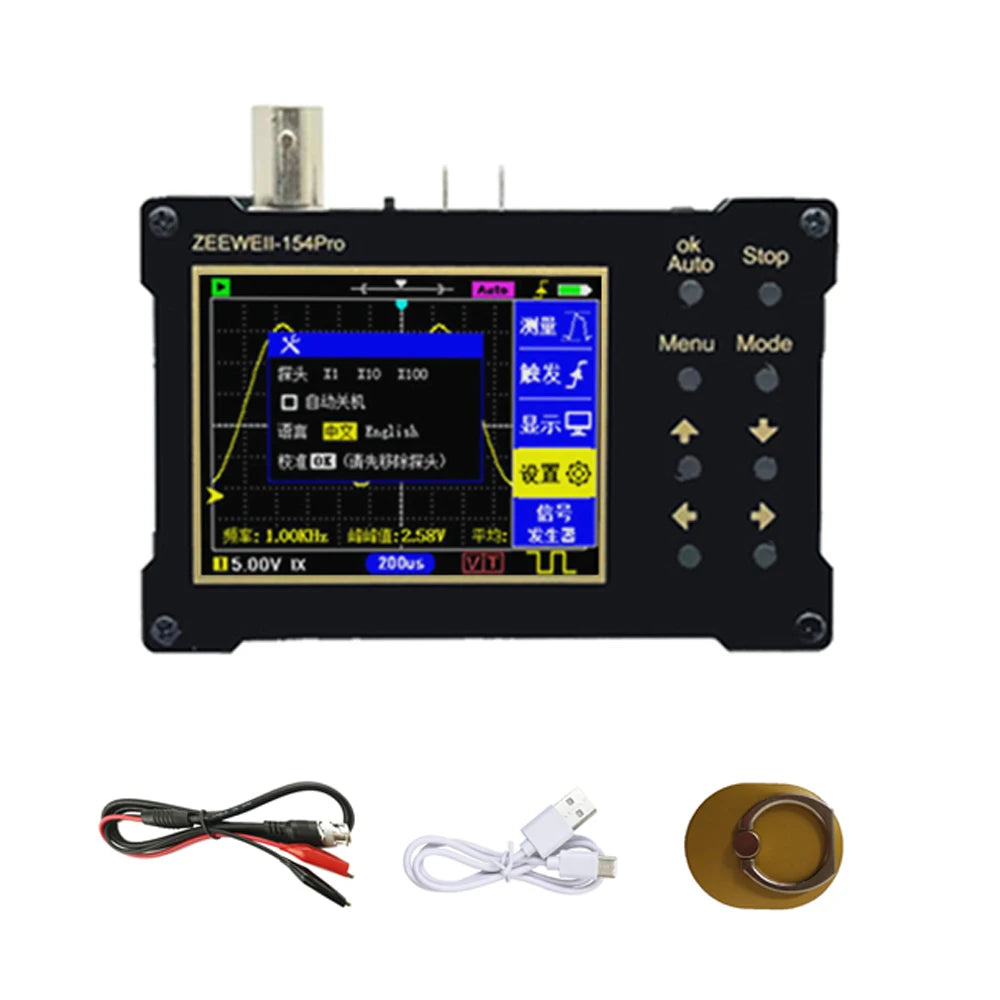

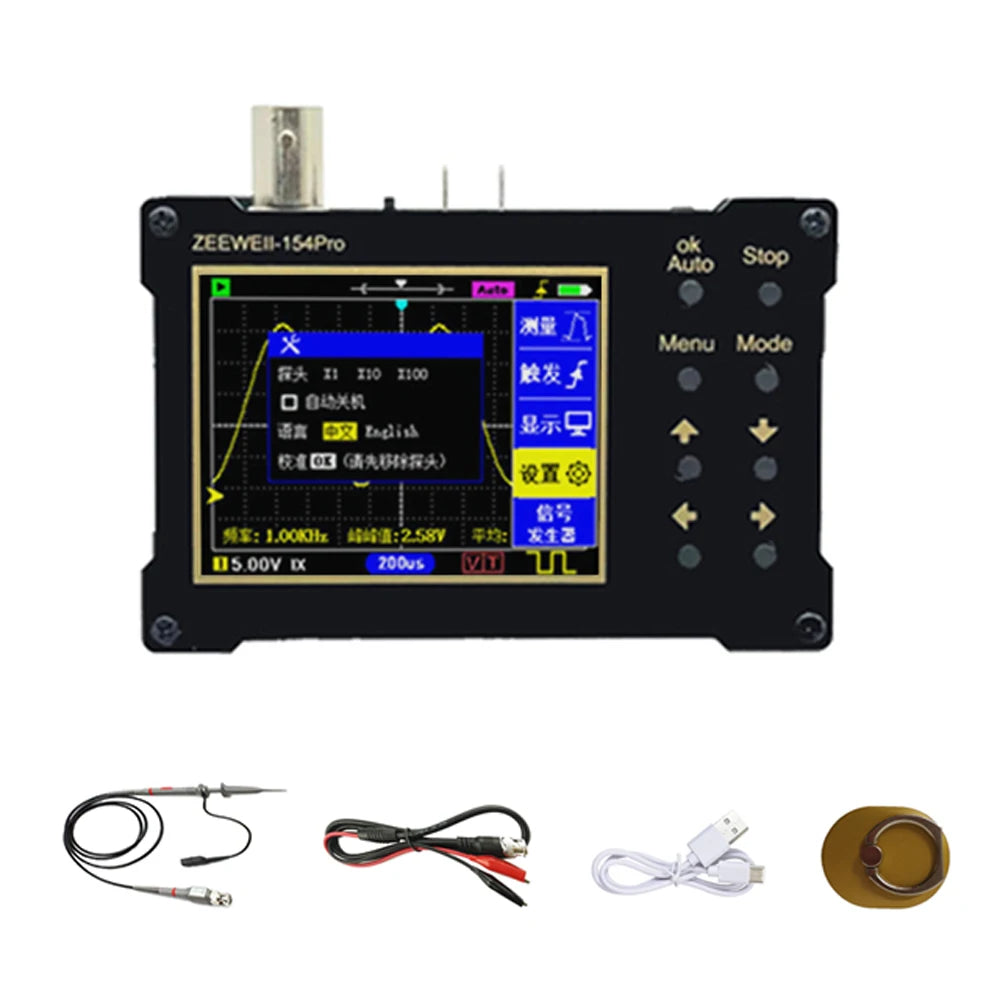

Balení obsahuje:

• Jednotka osciloskopu DSO154Pro (verze 18 MHz s vestavěnou dobíjecí baterií 3.7V 1000mAh)

Upozornění / připomínky

• Nepřekračujte maximální vstupní napětí uvedené pro každou verzi šířky pásma.
• Používejte správné sondy a bezpečnostní vybavení při testování vysokonapěťových obvodů.
• Pro verzi 18 MHz se ujistěte, že je vestavěná baterie nabitá před použitím; vyhněte se vystavení vlhkosti a extrémním teplotám.
• Není vhodné pro lékařské použití nebo měření životně důležitých parametrů.
