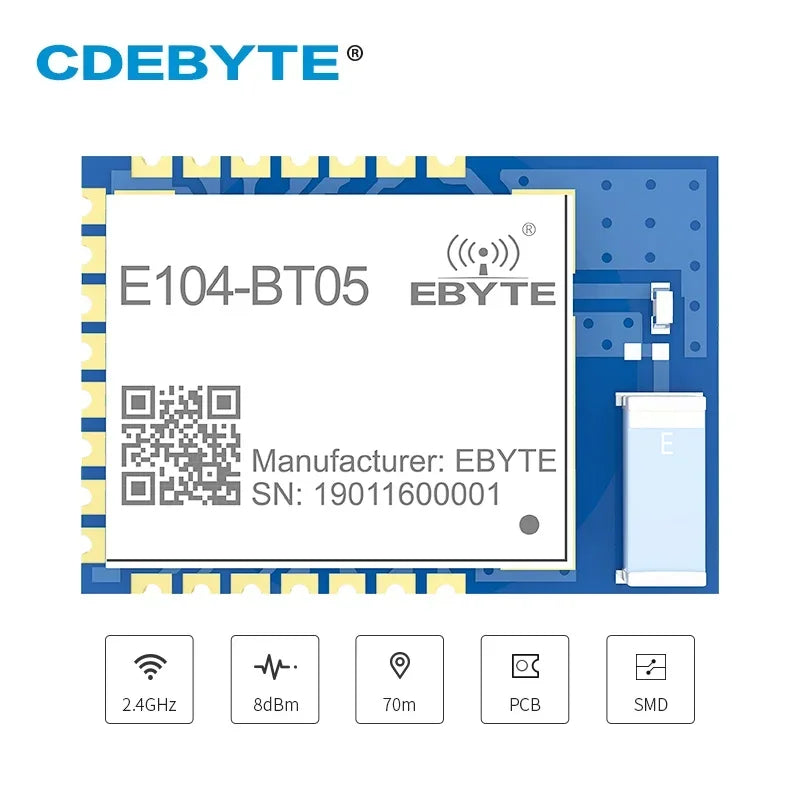

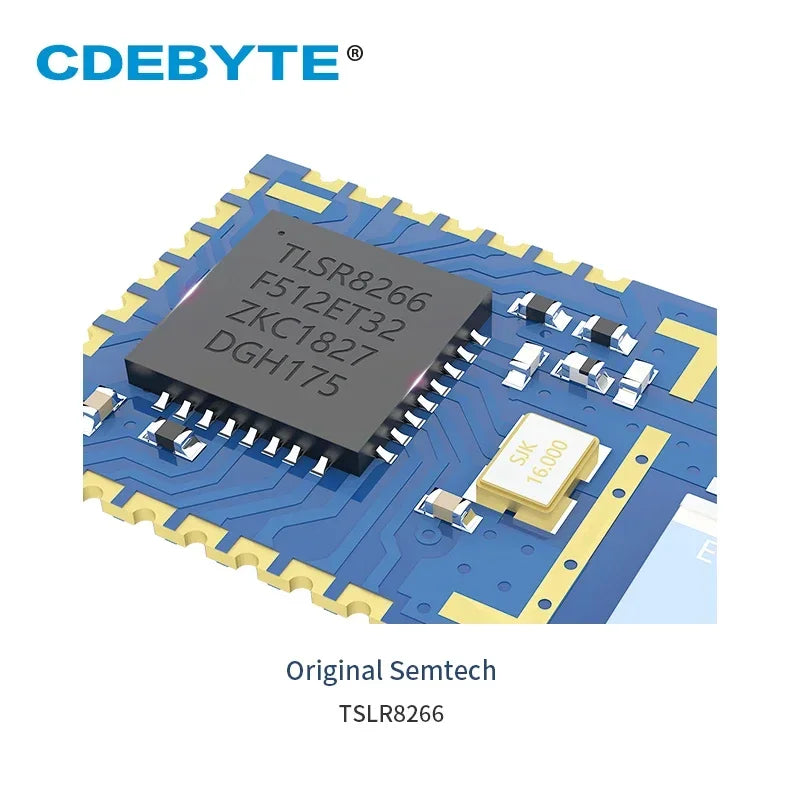

TLSR8266 Bluetooth BLE 4.2 UART SMD prijímač E104BT05
TLSR8266 Bluetooth BLE 4.2 UART SMD prijímač E104BT05 od CDEBYTE je kompaktný, nízkoenergetický bezdrôtový modul navrhnutý pre spoľahlivú komunikáciu BLE na 2.4 GHz. S dosahom 70 metrov na voľnom priestranstve a malým SMD balením 10 x 14.5 mm je tento modul ideálny pre IoT senzory, majáky a zabudované ovládače, ktoré vyžadujú diskrétny, vysokovýkonný BLE spoj. Disponuje UART rozhraním pre jednoduchú integráciu a PCB anténou s impedanciou 50 ohm, poskytujúcou robustný prenos dát v priemyselných prostrediach. Funguje pri 2.5–3.6V a dokáže odolať širokým teplotám (-40°C do +85°C), E104-BT05 je navrhnutý pre spoľahlivosť v náročných podmienkach.
Výhody & Tipy

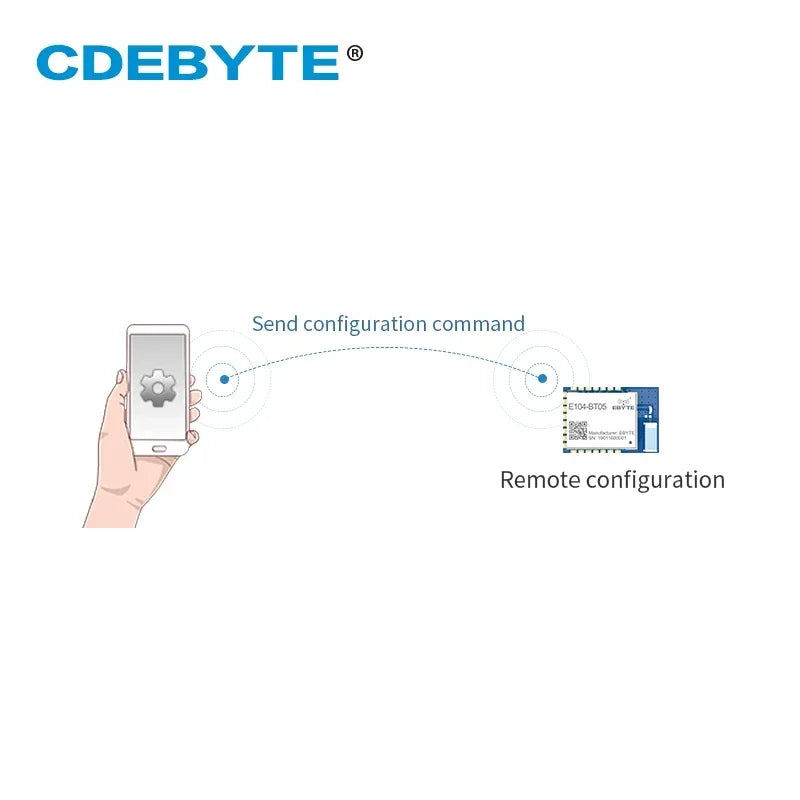

- Jednoduchá integrácia: UART-založený BLE 4.2 prijímač umožňuje transparentný prenos dát medzi mikrokontrolérmi a Bluetooth zariadeniami, čím zjednodušuje váš bezdrôtový dizajn.
- Nízka spotreba, dlhý dosah: Navrhnuté pre aplikácie napájané batériami s prúdovým spánkom okolo 8 μA a praktickým dosahom 70 m na voľnom priestranstve.
- Napätie a úroveň povedomia: Funguje pri 2.5–3.6 V s odporúčanou 3.3 V TTL logikou; vyhnite sa 5 V TTL, aby ste predišli poškodeniu a zabezpečili spoľahlivý výstupný výkon.
Špecifikácie produktu

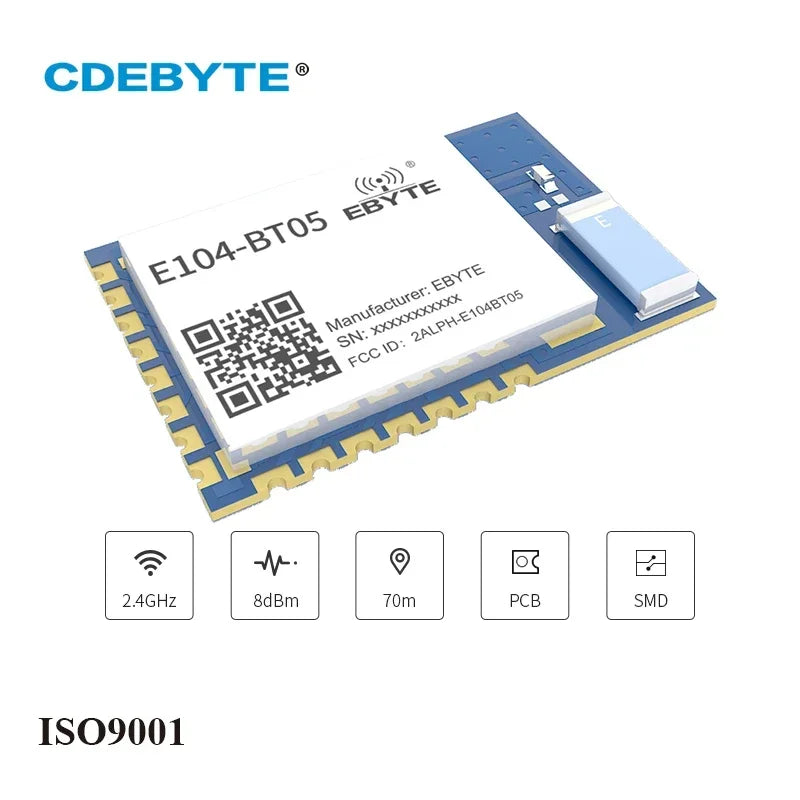

- Model: TLSR8266 BLE 4.2 UART SMD prijímač E104-BT05
- Frekvencia: 2402–2480 MHz (ISM pásmo)
- Max TX výkon: 8 dBm
- RX citlivosť: -92 dBm
- Dosah: 70 m (čistá/otvorená oblasť, výška 2.5 m)

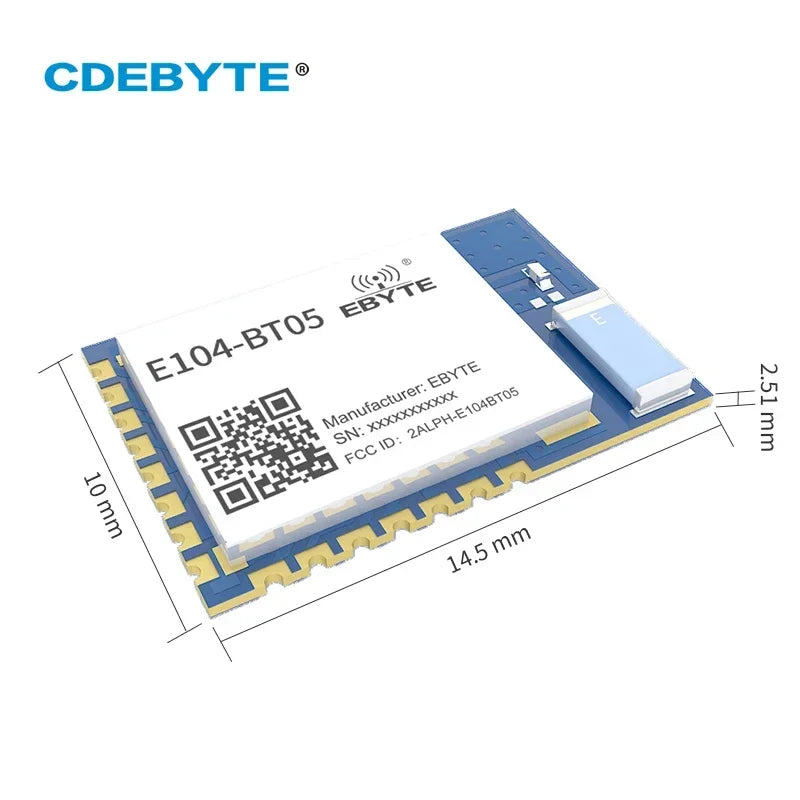

- Veľkosť: 10 × 14.5 mm
- Antenna: PCB anténa, 50 Ω impedancia
- Rozhranie: UART
- Balenie: SMD
- Prevádzkové napätie: 2.5–3.6 V (≥3.3 V zabezpečuje výstupný výkon)
- Logická úroveň: 3.3 V TTL; 5 V TTL môže spôsobiť poškodenie
- TX/RX prúd: ~13 mA (typický)
- Spánkový prúd: ~8 μA
- Prevádzková teplota: -40°C až +85°C
Balenie obsahuje
- 1 x TLSR8266 BLE 4.2 UART SMD prijímač E104-BT05
- 1 x Užívateľská príručka (PDF)
Upozornenia / Pripomienky
- Použite napájanie v rozmedzí 2.5–3.6 V. Pre najlepší výkon sa odporúčajú úrovne 3.3 V TTL.
- Nedávajte signály UART s 5 V TTL, pretože to môže poškodiť modul.
- Zabezpečte správne oddelenie a vhodné prostredie 50 Ω na udržanie integrity signálu.
Poskytovanie kvalitných a dôveryhodných služieb od roku 2002 na intercyprus.com
| RF parameter | Hodnota | Poznámka |
| Prevádzková frekvencia(MHz) | 2402~2480 MHz | ISM pásmo |
| Max Tx výkon(dBm) | 8 dBm | - |
| Citlivosť prijímača(dBm) | -92 dBm | - |
| Vzdialenosť | 70m | Jasná a otvorená plocha, výška: 2.5m |
| Hardvérový parameter | Hodnota | Poznámka |
| Veľkosť | 10 * 14.5 mm | - |
| Anténa | PCB anténa | 50 ohmová impedancia |
| Komunikačné rozhranie | UART | - |
| Balenie | SMD | - |
| Elektronický parameter | Min | Typ | Max | Jednotka | Podmienka |
| Prevádzkové napätie(V) | 2.5 | 3.3 | 3.6 | V | ≥3.3V zabezpečuje výstupný výkon |
| Úroveň komunikácie(V) | - | 3.3 | - | V | Pre 5V TTL môže byť v riziku prehriatia |
| TX prúd(mA) | - | 13 | - | mA | - |
| RX prúd(mA) | - | 13 | - | mA | - |
| Prúd v režime spánku(μA) | - | 8 | - | μA | - |
| Prevádzková teplota(℃) | -40 | - | +85 | ℃ | Priemyselný dizajn |
