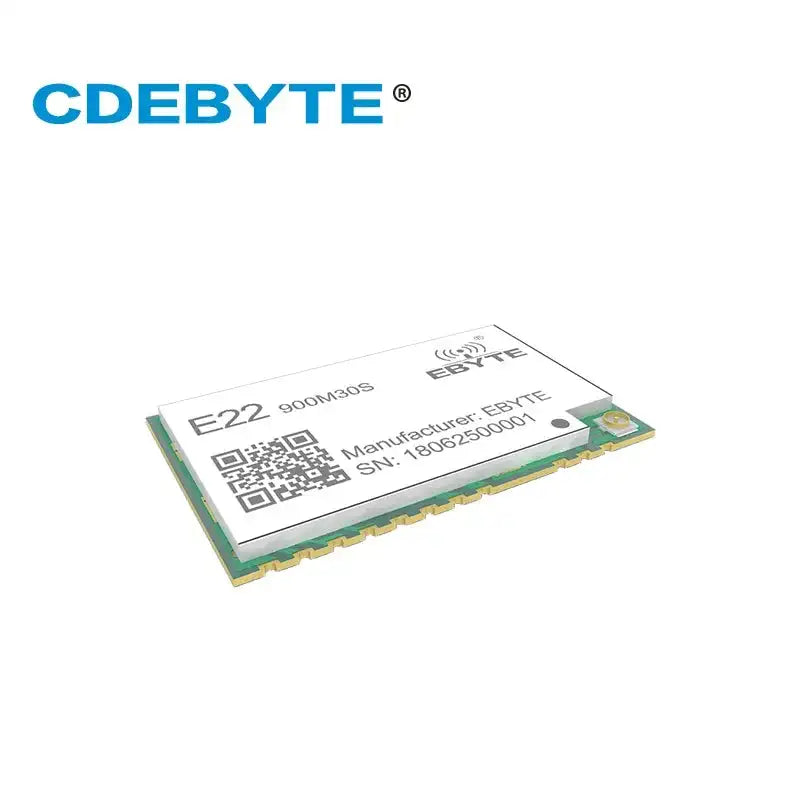

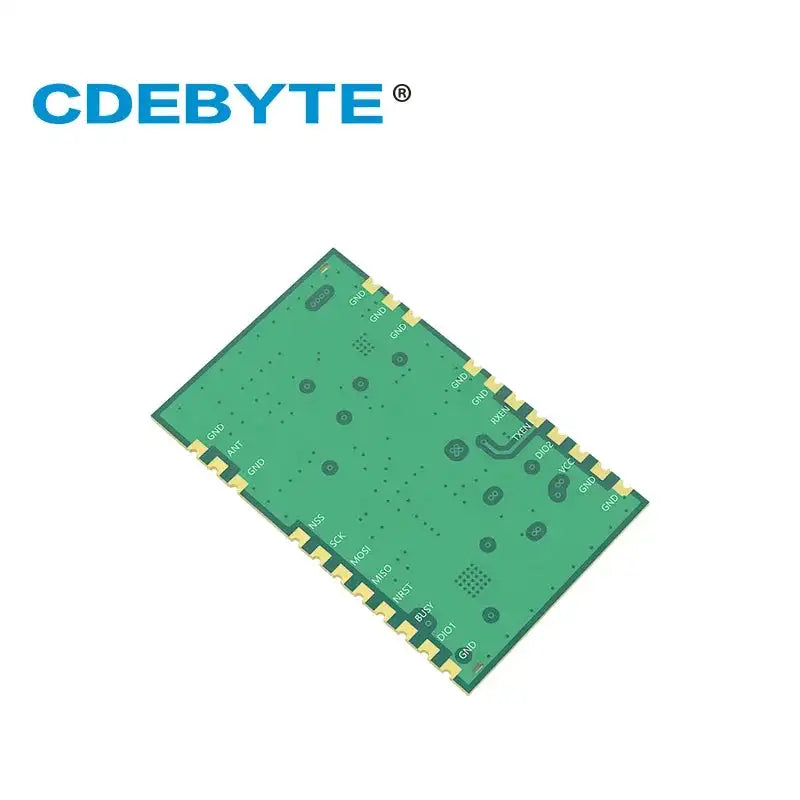

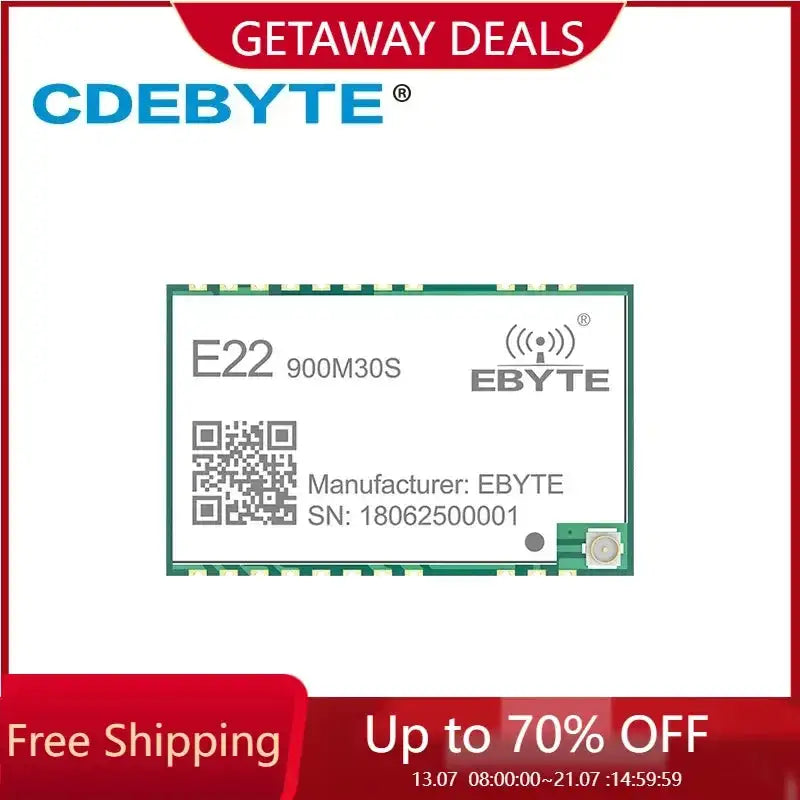

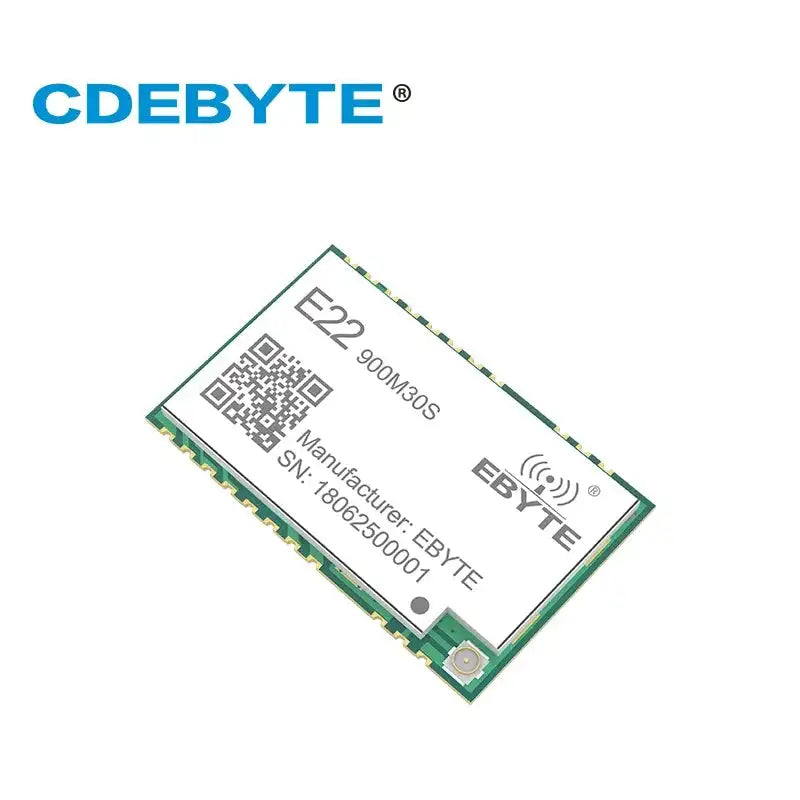

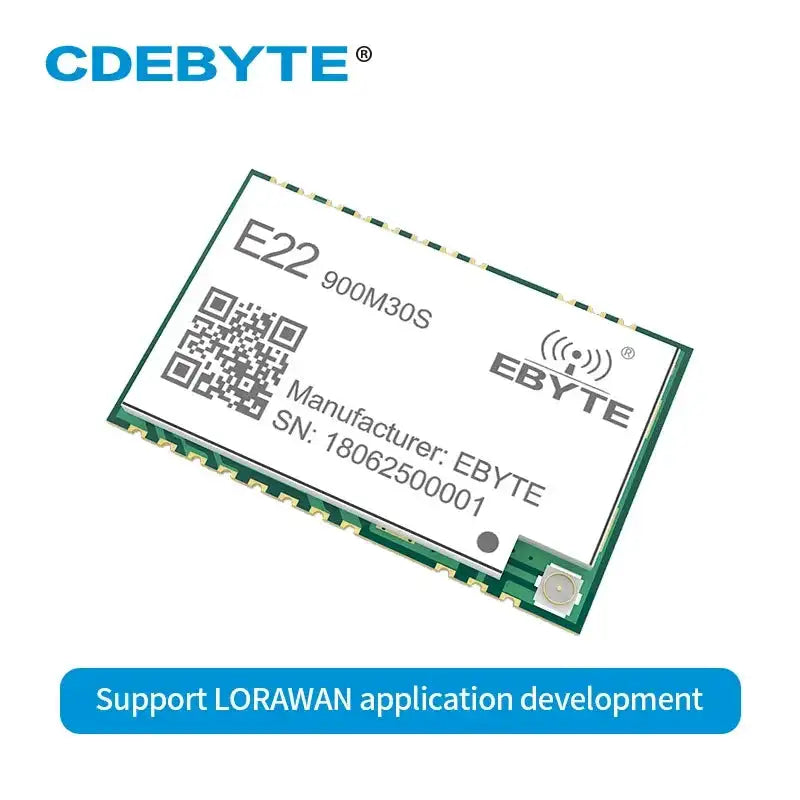

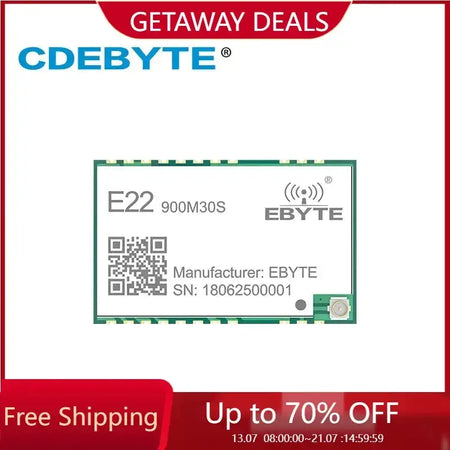

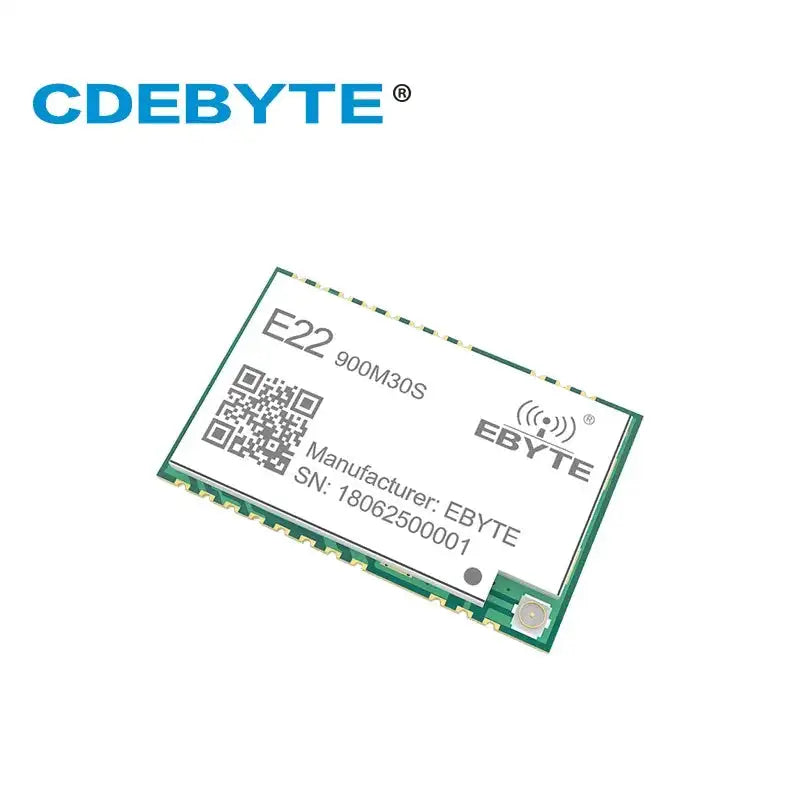

CDEBYTE E22 900M30S 915MHz LoRa SX1262 prijímač 30dBm

Predstavujeme CDEBYTE E22-900M30S 915MHz LoRa SX1262 prijímač — kompaktný, vysokovýkonný bezdrôtový modul navrhnutý pre dlhé vzdialenosti a nízku spotrebu energie v IoT aplikáciách. Prevádzkuje v pásme 850–930 MHz s prenosným výkonom až 30 dBm a citlivosťou -150 dBm, poskytuje spoľahlivé LoRa spojenia na otvorenom teréne, keď je spárovaný s vhodnou anténou a čistým vzduchom. Jeho malá stopa (24 × 38,5 mm) a SPI ovládacie rozhranie ho robia ideálnym pre zariadenia s obmedzeným priestorom a integrácie PCB, zatiaľ čo možnosti antény IPEX alebo otvoru pre pečiatku poskytujú flexibilné pripojenie pre vaše dizajnové potreby.

Výhody & tipy

• Schopnosť dlhého dosahu: 30 dBm prenosný výkon a -150 dBm citlivosť umožňujú silné, robustné bezdrôtové spojenia na kilometre s vhodným ziskom antény a priamym výhľadom.
• Flexibilné rozhranie: SPI ovládanie s konfigurovateľnými IO pinmi zjednodušuje integráciu s bežnými mikroprocesormi a konfiguráciami LoRa.
• Kompaktný, všestranný dizajn: 24 × 38,5 mm SMD balenie s IPEX/otvorom pre anténu sa hodí do kompaktných zariadení a komplexných PCB rozložení.

Špecifikácie produktu

RF parameter

• Prevádzková frekvencia: 850–930 MHz
• Prenosný výkon: 30 dBm (1 W)
• Prijímacia citlivosť: -150 dBm
• Rýchlosť prenosu dát: 0,018 k ~ 300 kbps
• Testovacia vzdialenosť: až 12 km na otvorenom priestranstve s maximálnym výkonom, anténa 5 dBi a výškou 2 m

Hardvérový parameter

• Veľkosť: 24 × 38,5 mm
• Typ antény: IPEX / Stamp otvor
• Komunikačné rozhranie: SPI
• Balenie: SMD

Elektrické & environmentálne

• Napájanie: 2.5–5.5 V
• Úroveň komunikácie: 1.8–3.7 V
• Vysielací prúd: 600–700 mA (typicky 650 mA) pri 30 dBm
• Prijímací prúd: 12–16 mA
• Spánkový prúd: 1–5 nA
• Prevádzková teplota: -40°C do 85°C
• Prevádzková vlhkosť: 10%–90%
• Teplota skladovania: -40°C do 125°C

Balenie obsahuje

• 1 x CDEBYTE E22-900M30S SX1262 transceiver modul (SMD, SPI) s IPEX/Stamp otvorom pre anténu

Upozornenia & pripomienky

• Zabezpečte správne napájanie 2.5–5.5 V s vhodným odrušením pre stabilnú prevádzku.
• Použite 50-ohmovú anténu pre optimálne prispôsobenie impedancie a maximálny dosah; skutočný výkon závisí od zisku antény a priameho výhľadu.
• Pre podrobné nastavenie a príkazy sa odvolajte na používateľskú príručku: https://www.cdebyte.com/pdf-down.aspx?id=1513
• Prevádzkujte v špecifikovaných teplotných a vlhkostných rozmedziach na udržanie spoľahlivosti.
