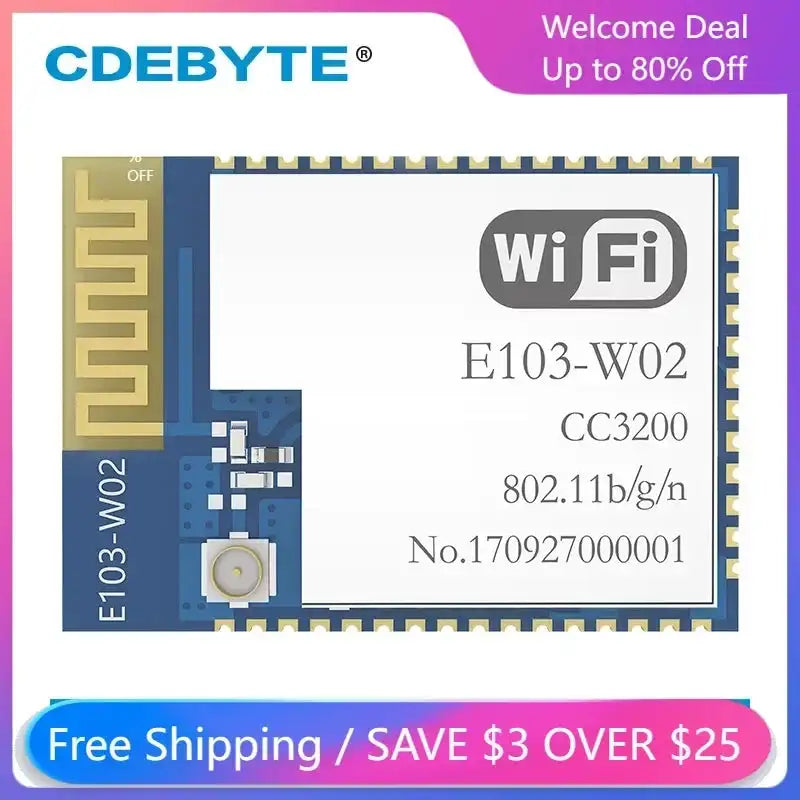

CDEBYTE CC3200 2.4GHz WiFi prijímač E103W02 100mW

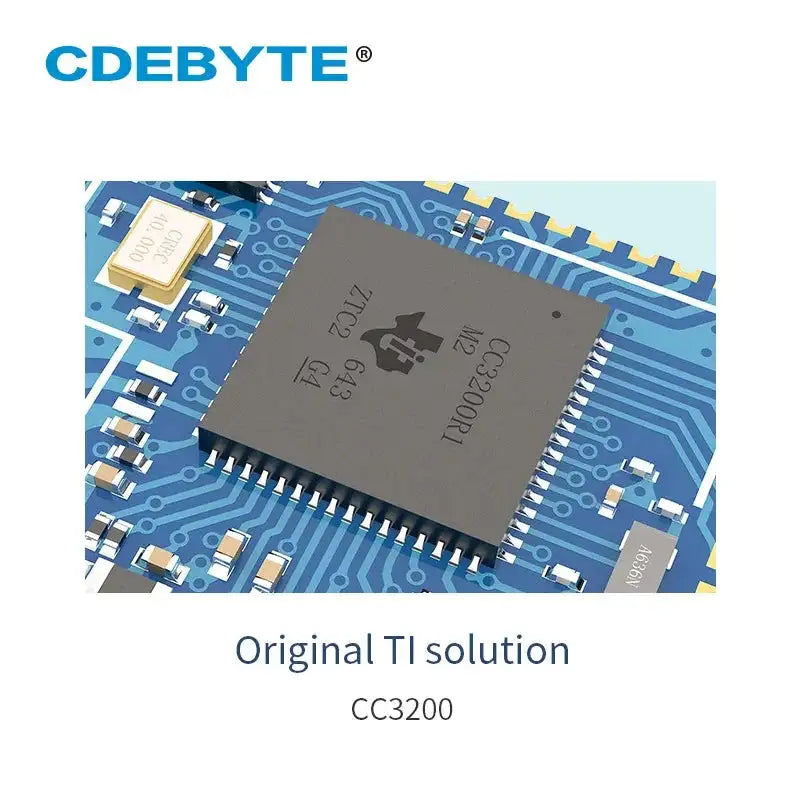

CDEBYTE CC3200 2.4GHz WiFi Transceiver E103W02 100mW je kompaktný, pripravený na pripojenie modul 2.4 GHz WiFi transceiver postavený okolo TI CC3200 MCU jadra. Navrhnutý pre rýchlu integráciu IoT, tento modul E103-W02 prináša spoľahlivé bezdrôtové pripojenie 802.11 b/g/n do vašich projektov s jednoduchým UART rozhraním, čo ho robí ideálnym pre návrhy založené na mikrokontroléroch, senzoroch a inteligentných zariadeniach.

Hlavný popis

Navrhnutý ako vysoko kvalitný SMD modul, E103-W02 poskytuje až 20 dBm (100 mW) prenosovej sily v pásme 2.4–2.484 GHz, čo umožňuje robustnú komunikáciu na praktických vzdialenostiach s vhodnou anténou. Modul podporuje UART ovládanie, možnosť PCB/IPEX antény s impedanciou 50 Ω a kompaktné rozmery 19 × 27 mm (hrúbka približne 1.0 mm), čo uľahčuje jeho umiestnenie do malých PCB a zabudovaných systémov. S rozsahom napájacieho napätia 2.4–3.6 V a širokým rozsahom prevádzkových teplôt je navrhnutý pre prototypovanie v interiéri a drsné prostredia, ktoré sa nachádzajú v priemyselných IoT nasadeniach.

Hlavné funkcie zahŕňajú podporu WiFi 802.11 b/g/n, konfigurovateľnú RF cestu a nízku prúdovú spotrebu v režime spánku, čo spoločne zjednodušuje pridávanie zabezpečenej, bezdrôtovej komunikácie do vašich projektov, pričom sa zachováva praktická spotreba energie pre zariadenia napájané batériami. Možnosť PCB/ IPEX antény modulu poskytuje flexibilnú anténovú topológiu na splnenie rôznych požiadaviek na rozsah a výkon.

Výhody & Tipy

• Rýchla integrácia IoT: Pridajte WiFi schopnosti k mikrokontrolérom s jednoduchým UART rozhraním a robustným TI CC3200 jadrom, čím znížite čas a zložitosti vývoja.
• Univerzálne plánovanie rozsahu: S testovacími rozsahmi zobrazenými až do stoviek metrov na otvorenom priestranstve pomocou vhodnej antény prispôsobte svoje nastavenie s PCB alebo IPEX anténou, aby ste vyhoveli potrebám vašej aplikácie.
• Spolehlivá prevádzka v rôznych prostrediach: Široký rozsah prevádzkových teplôt (-40°C až +85°C) a vlhkosti (10–90%) podporuje vonkajšie senzory a priemyselné nasadenia.

Špecifikácie produktu

• Pracovná frekvencia RF: 2402–2484 MHz (pásmo 2.4 GHz)
• Prenosná sila: 20 dBm (približne 100 mW)
• Verzia WiFi: 802.11 b/g/n
• Testovacia vzdialenosť: 150 m / 500 m na voľnom priestranstve s maximálnym výkonom a ziskom antény 5 dBi

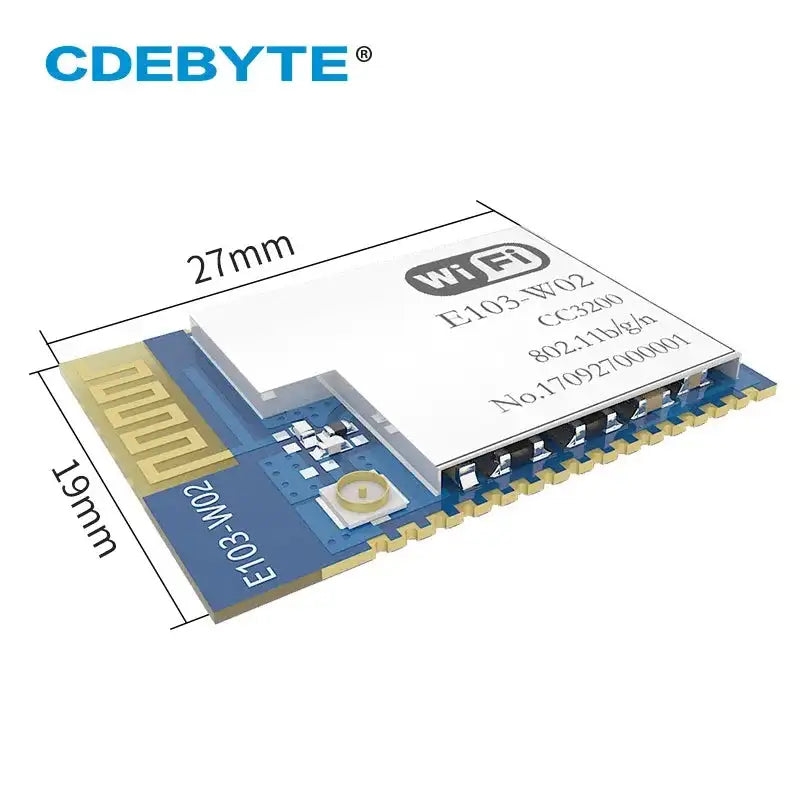

• Hardvér: Veľkosť 19 × 27 mm; Typ antény PCB / IPEX; Impedancia 50 Ω; UART rozhranie; SMD balenie
• Napájanie: 2.4–3.6 V DC
• Úroveň komunikácie UART: 2.4–3.6 V
• Prúd pri prenose: 64–78 mA (typicky 71 mA) pri 20 dBm
• Spánkový prúd: 4.2–5.1 mA
• Prevádzková teplota: -40°C až +85°C
• Prevádzková vlhkosť: 10%–90%
• Teplota skladovania: -40°C až +125°C

Balenie obsahuje

• 1 x CDEBYTE CC3200 E103-W02 2.4 GHz WiFi transceiver modul (SMD)

Upozornenia & pripomienky

• Zabezpečte, aby napájacie napätie zostalo v rozmedzí 2.4–3.6 V a úrovne logiky UART zostali kompatibilné (2.4–3.6 V).
• Použite vhodnú anténu (PCB alebo IPEX) na dosiahnutie požadovanej vzdialenosti a zladenia impedancie (50 Ω).
• Prevádzkujte v špecifikovaných teplotných a vlhkostných rozmedziach pre spoľahlivý výkon.
• Integrujte s hostiteľským MCU na správu pripojení WiFi a spracovanie dát; vyžaduje sa externá kontrola firmvéru.
