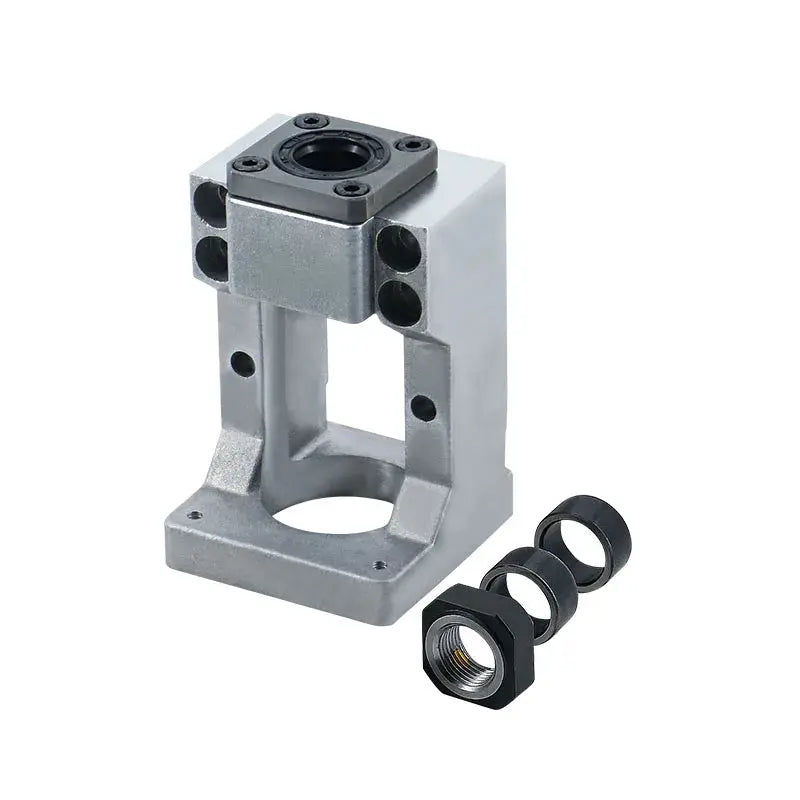

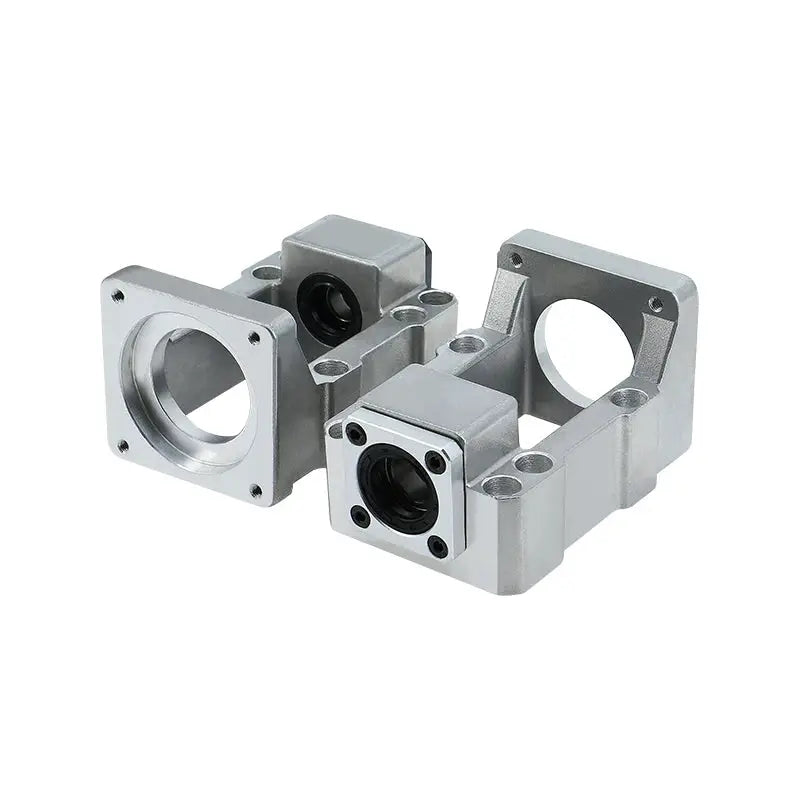

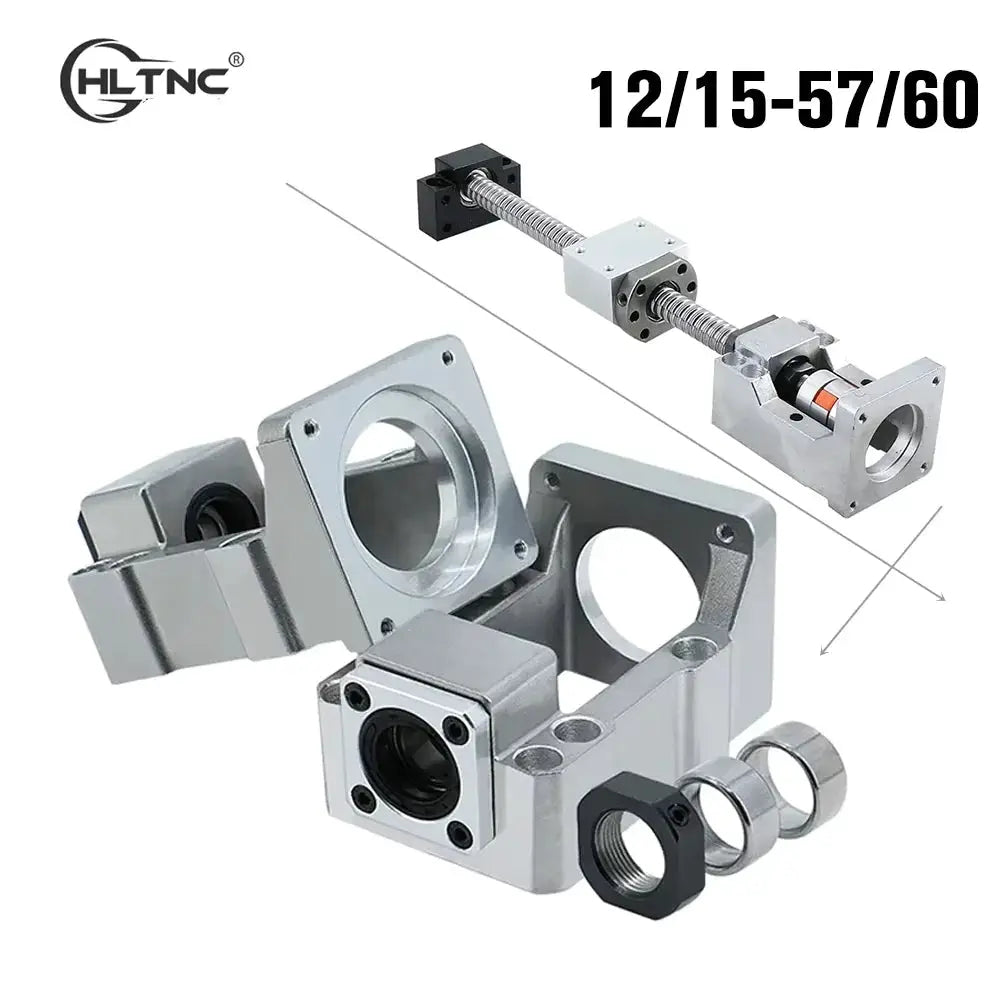

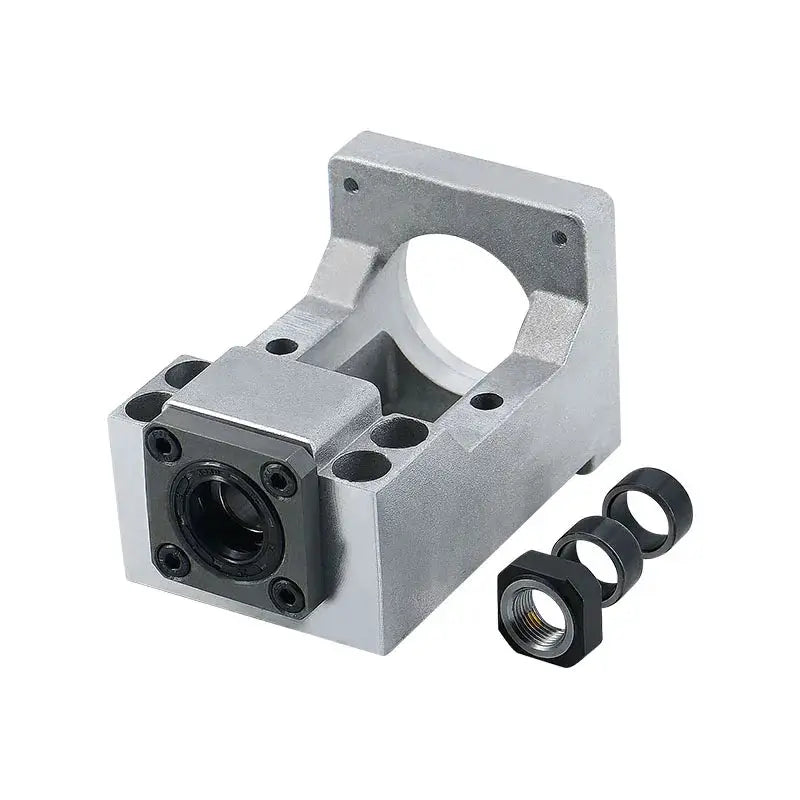

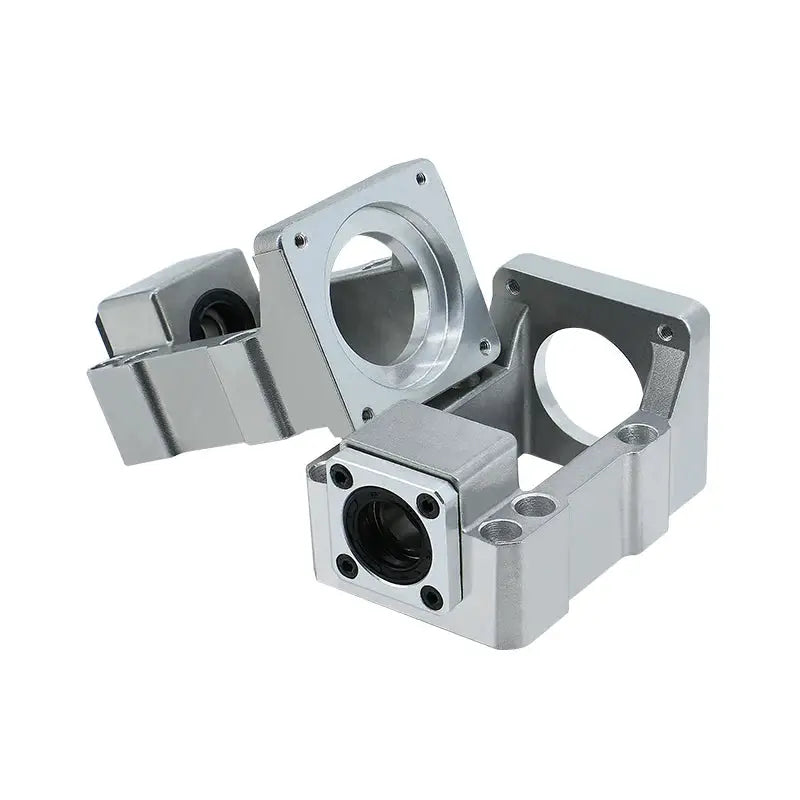

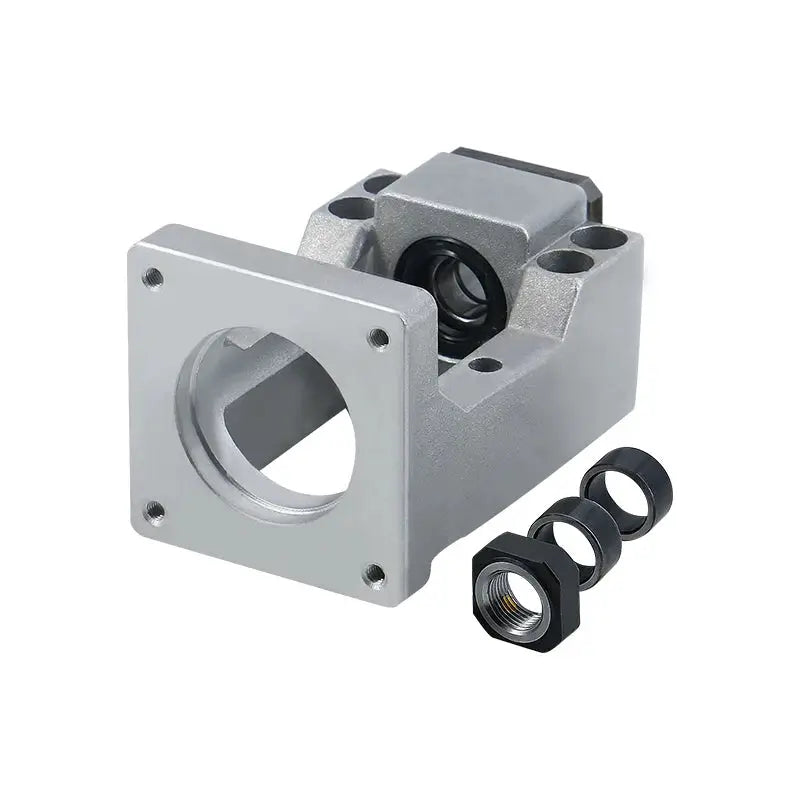

Hliníkový krokový motorový držiak HM12 HM15 s podporným ložiskom pre NEMA23
Vylepšite svoju CNC frézu alebo 3D tlačiareň s týmto hliníkovým držiakom na jednej strane. Integrovaný dizajn kombinuje presný motorový držiak s integrovaným ložiskom na podporu skrutiek. Získate správne zarovnané hriadele bez hromadenia samostatných blokov, čo znižuje vibrácie a spomaľuje opotrebenie komponentov. Liaty hliník udržuje zostavu ľahkú, pričom pevne drží počas rýchlych dráh nástrojov alebo rýchlych vrstiev tlače.
Výhody & Tipy
Prispôsobte výšku 12mm (HM12) štandardným BK12 skrutkám, alebo si vyberte 15mm držiak (HM15) pre objemnejšie závitové tyče.
Vyberte variant C5, ak chcete tesnejšiu bočnú kontrolu z ložiska 7001 s uhlovým kontaktom, alebo zvoľte model C7 s hlbokým drážkovaním pre každodenné hladké sledovanie.
Postupne utiahnite montážne skrutky, aby ste udržali plochý základ v kontakte s rámovou doskou, čo zabraňuje mikrohraniu pri ťažkých zaťaženiach.
Špecifikácie produktu
- Materiál: Vysokopevnostná liatina z hliníkovej zliatiny poskytuje ľahkú tuhosť.
- Stredná výška: Meria 12mm pre modely HM12 a 15mm pre modely HM15.
- Motorový rám: Zodpovedá NEMA23 (57mm) a NEMA24 (60mm) krytom s rozstupom otvorov 47mm.
- Priemer skrutky: Akceptuje hriadele s priemerom od 6mm do 10mm.
- Dĺžka držiaka: Presne 98mm naprieč jednostranným profilom.
Balenie obsahuje:
- 1 kus motorového držiaka HM12-57-V, HM12-60-V, HM15-57-V alebo HM15-60-V.
- Jedno predmontované ložisko prispôsobené vašej zvolenej špecifikácii zaťaženia.
Upozornenia & Pripomienky
Tento držiak sa líši od tradičných oceľových dizajnov HM12 a je špecificky určený pre podporu štýlu BK12 a BK15, nie pre generické držiaky. Vždy porovnajte rozmerové výkresy s existujúcim priemerom skrutky pred inštaláciou. Povrchová úprava práškovým nástrekom alebo prírodným hliníkom sa môže mierne líšiť medzi výrobnými dávkami. Jednotka neobsahuje chemikálie s vysokým rizikom a bezpečne funguje v štandardných dielenských prostrediach.
Všetky elektronické a mechanické zariadenia, prístroje a stroje predávané spoločnosťou InterCyprus do krajín EÚ sú certifikované CE a majú dvojročnú záruku.
Zabezpečenie spoľahlivých pohybových komponentov je od roku 2002 na intercyprus.com vždy jednoduché, kde stabilné dodávateľské reťazce spĺňajú čestný servis.
Posuňte držiak na rám vašej mašiny a sledujte, ako sa vaše osi pohybujú s menším trením, pričom udržujú vaše tlače a rezy čisté počas celého projektu.
