Инструмент для локализации отверстий 6 8 10мм Резьбовые направляющие для сверления
Инструмент для поиска отверстий MD590 — направляющие для сверления с резьбой 6/8/10 мм

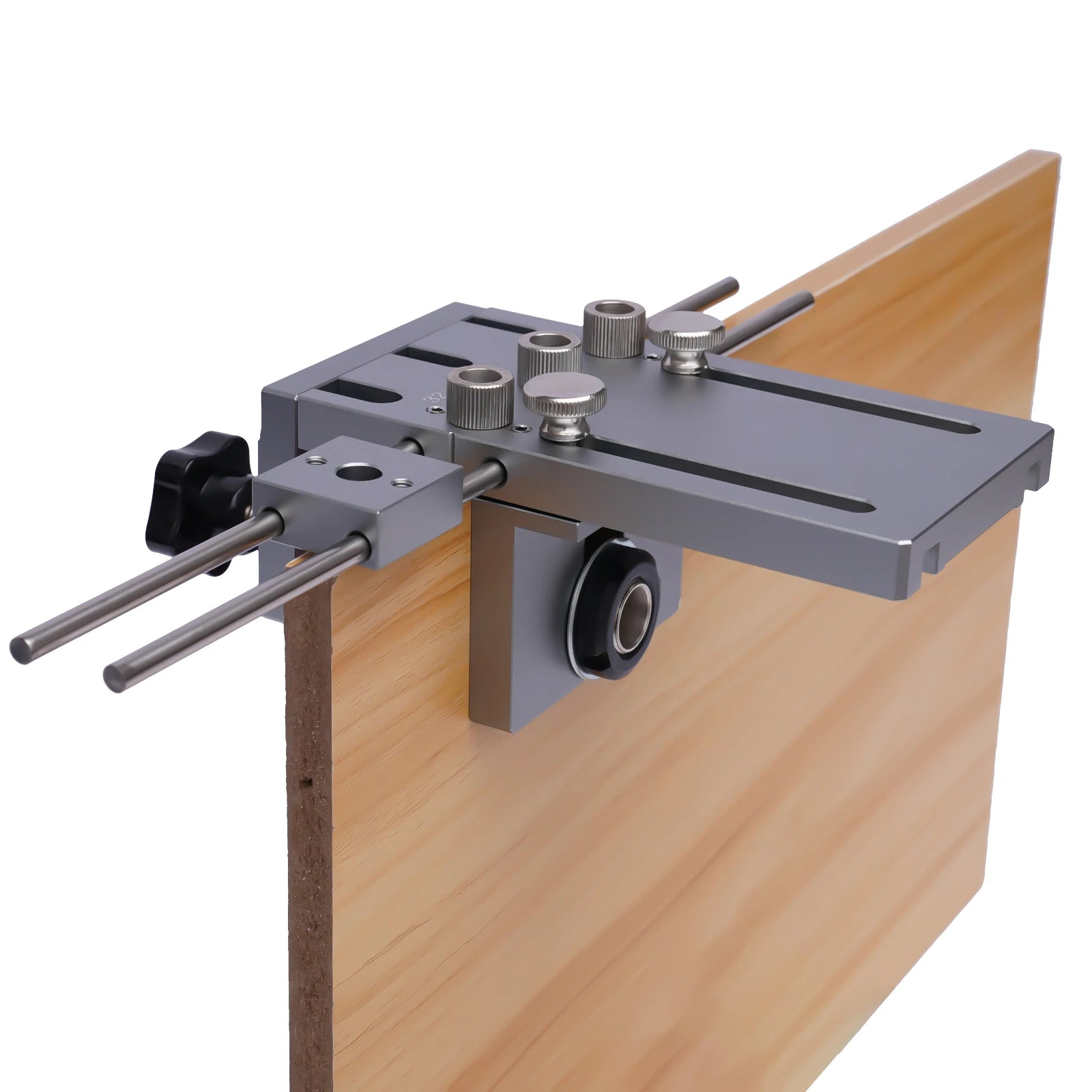

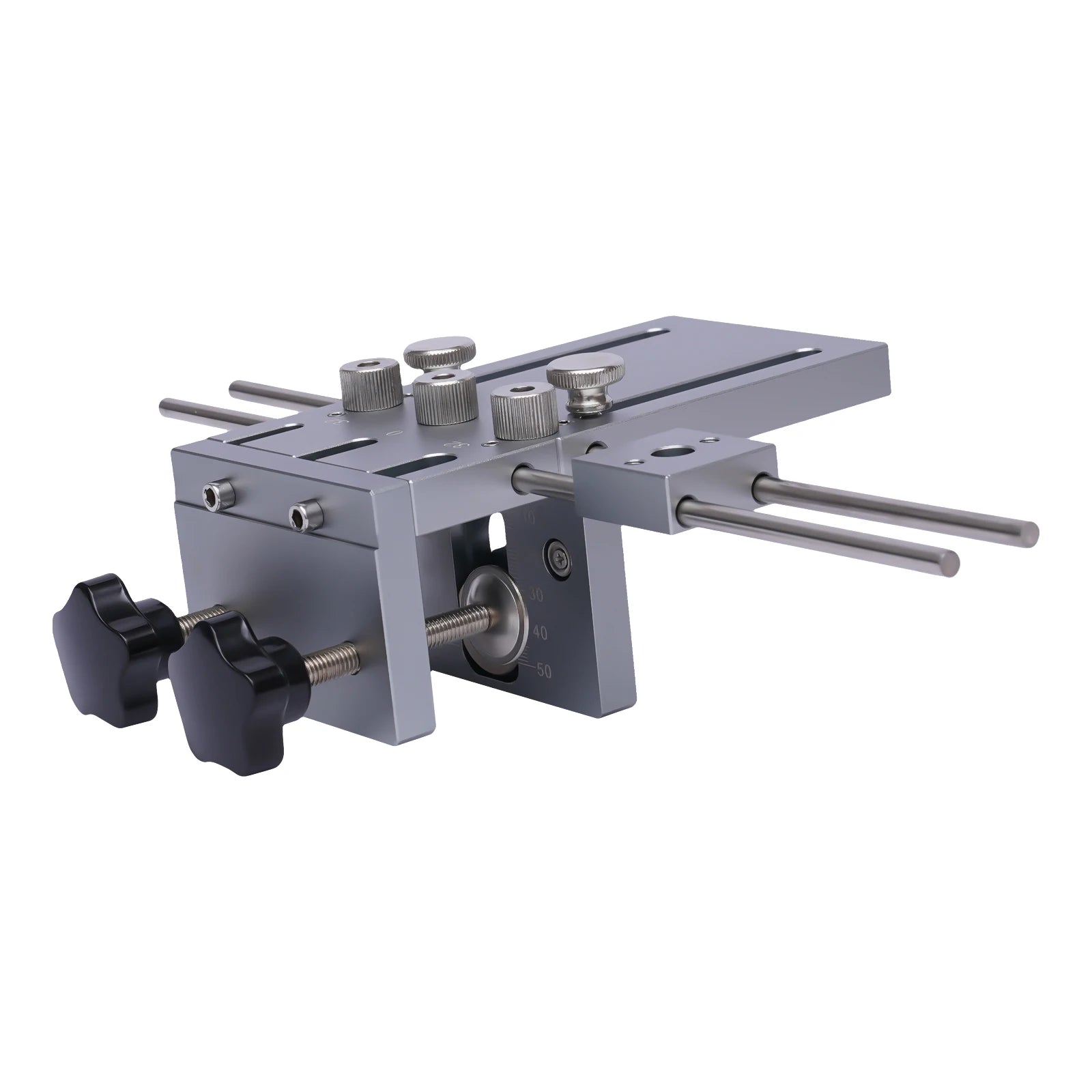

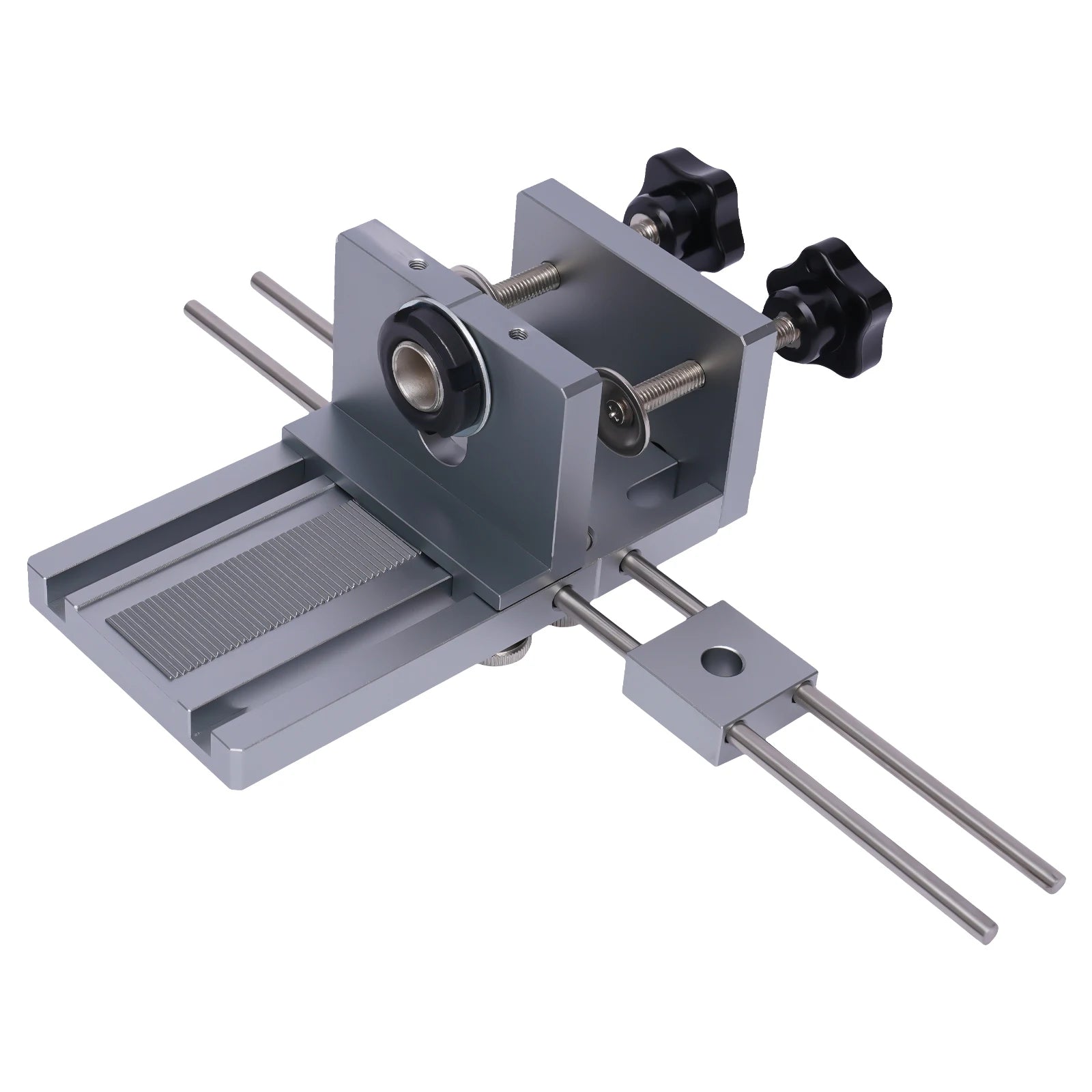

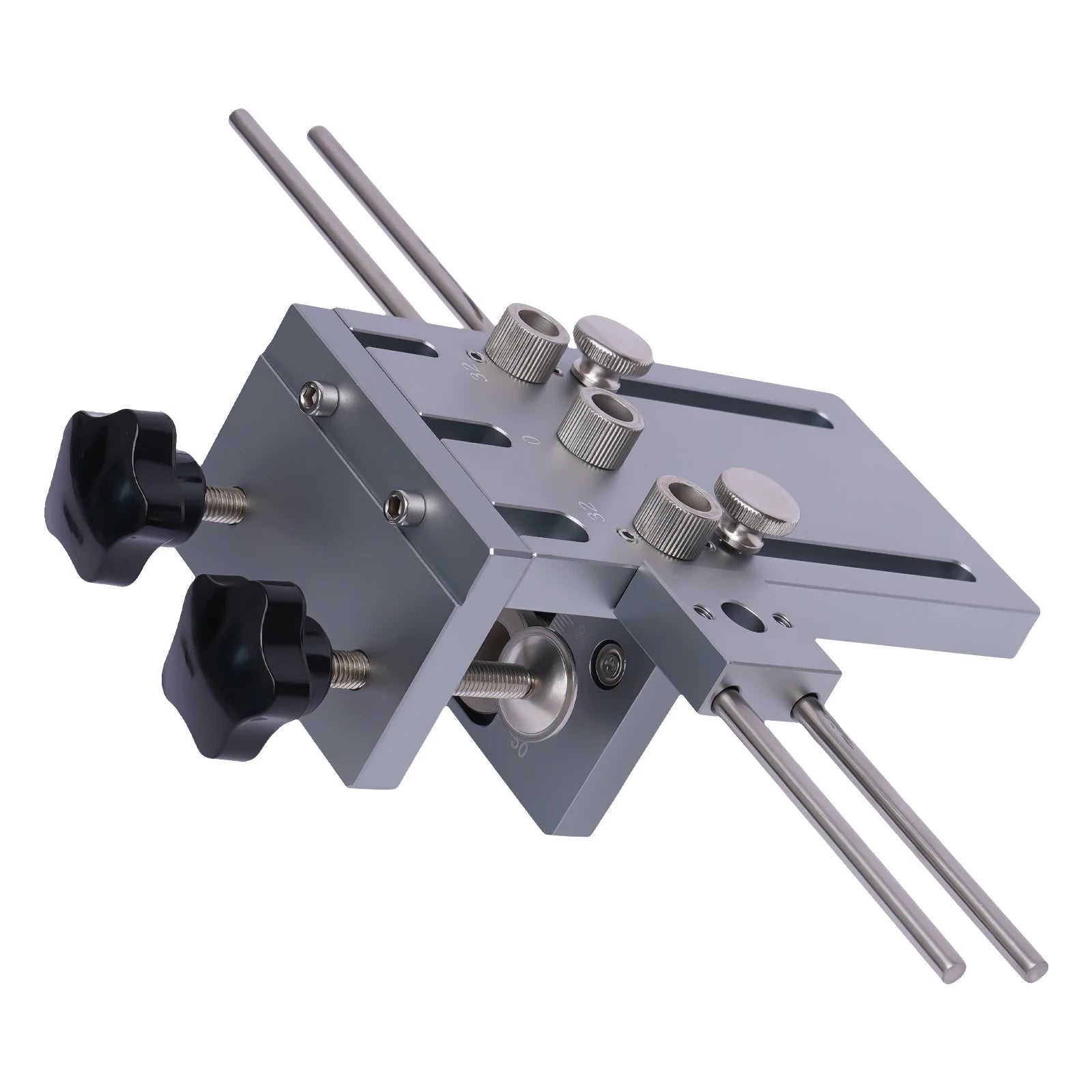

Инструмент для поиска отверстий MD590 — это прецизионная система направляющих для сверления, предназначенная для точного определения центров и направляющего сверления с повторяемой точностью. Изготовлен из высококачественных материалов, он сочетает алюминиевый сплав 6061 для направляющей сверла с корпусом сверла из нитридной инструментальной стали для исключительной прочности, износостойкости и долговечности. Благодаря ЧПУ-гравировке и формовке этот инструмент обеспечивает стабильную работу и долгий срок службы, даже в условиях интенсивной работы в мастерской.
Ключевыми элементами его универсальности являются резьбовые втулки для сверл 6/8/10 мм, прочный магнитный лист и прокладка, а также два способа зажима (горизонтальный и вертикальный). Это делает поиск центра и сверление отверстий быстрыми, точными и адаптируемыми к широкому спектру проектов — от эксцентричных отверстий для колес до выемок под шатуны и соединений типа L или T. Компактный ручной дизайн обеспечивает полный контроль, а анодированное покрытие поверхности обеспечивает коррозионную стойкость при повседневном использовании.

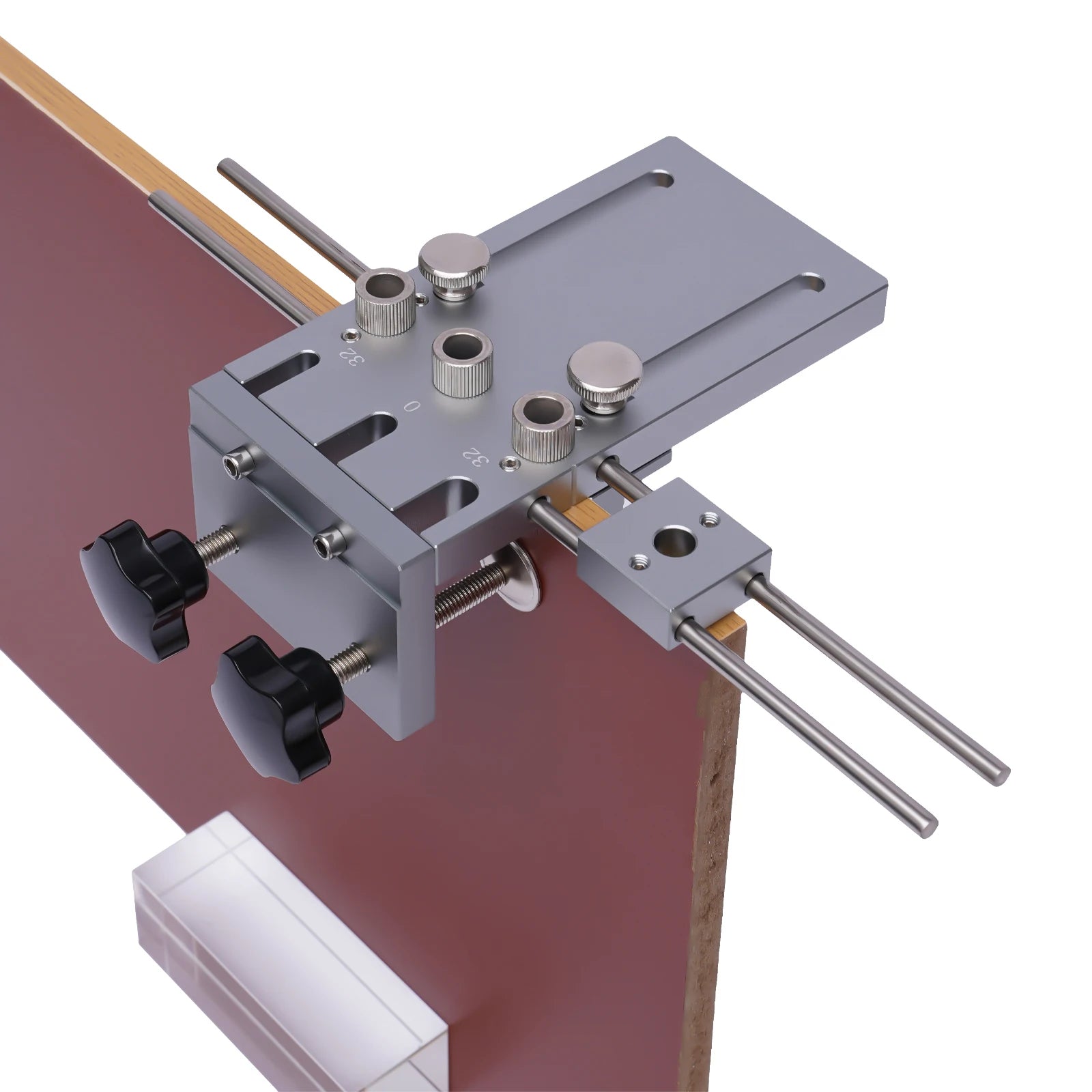

Разработанный для точности, MD590 оснащён чёткой метрической шкалой, двумя параллельными рычагами и центральной направляющей, упрощающими определение центра края платы. Направляющая длиной 30 см обеспечивает достаточный охват, а лёгкий вес инструмента (нетто 1,6 кг) делает его очень портативным как для мастерской, так и для работы на выезде. С точностью бокового отверстия менее 0,5 мм и диаметром бокового отверстия 15 мм вы получите чистые, идеально выровненные отверстия каждый раз.
Все электронное и механическое оборудование, устройства и машины, продаваемые InterCyprus в страны ЕС, сертифицированы CE и имеют двухлетнюю гарантию. На intercyprus.com с 2002 года — надёжность и качество.
Преимущества и советы
- Точное определение центра: Чёткая шкала и параллельные рычаги обеспечивают быстрое и точное позиционирование на краях и центрах для стабильного размещения отверстий.
- Универсальные варианты сверления: Используйте втулки 6/8/10 мм с горизонтальным или вертикальным зажимом в зависимости от материала и геометрии.
- Портативность и прочность: Надёжный ручной дизайн с направляющей длиной 30 см, идеально подходит для мастерских, производства или работы на месте.
Технические характеристики
- Модель: MD590
- Цвет: Серебристый
- Материал направляющей сверла: Алюминиевый сплав 6061
- Материал корпуса сверла: Нитридная инструментальная сталь
- Обработка поверхности: Анодное окисление
- Процесс: ЧПУ-гравировка и формовка
- Источник питания: Ручной привод
- Точность бокового отверстия: < 0,5 мм
- Диаметр бокового отверстия: 15 мм
- Размер положительного отверстия: 6 мм, 8 мм, 10 мм
- Толщина зажимаемой платы: < 90 мм
- Длина шатуна: Около 32 мм
- Толщина сверления: 10–180 мм
- Ход ползунка: 5–90 мм
- Ход бокового отверстия: 23–43 мм

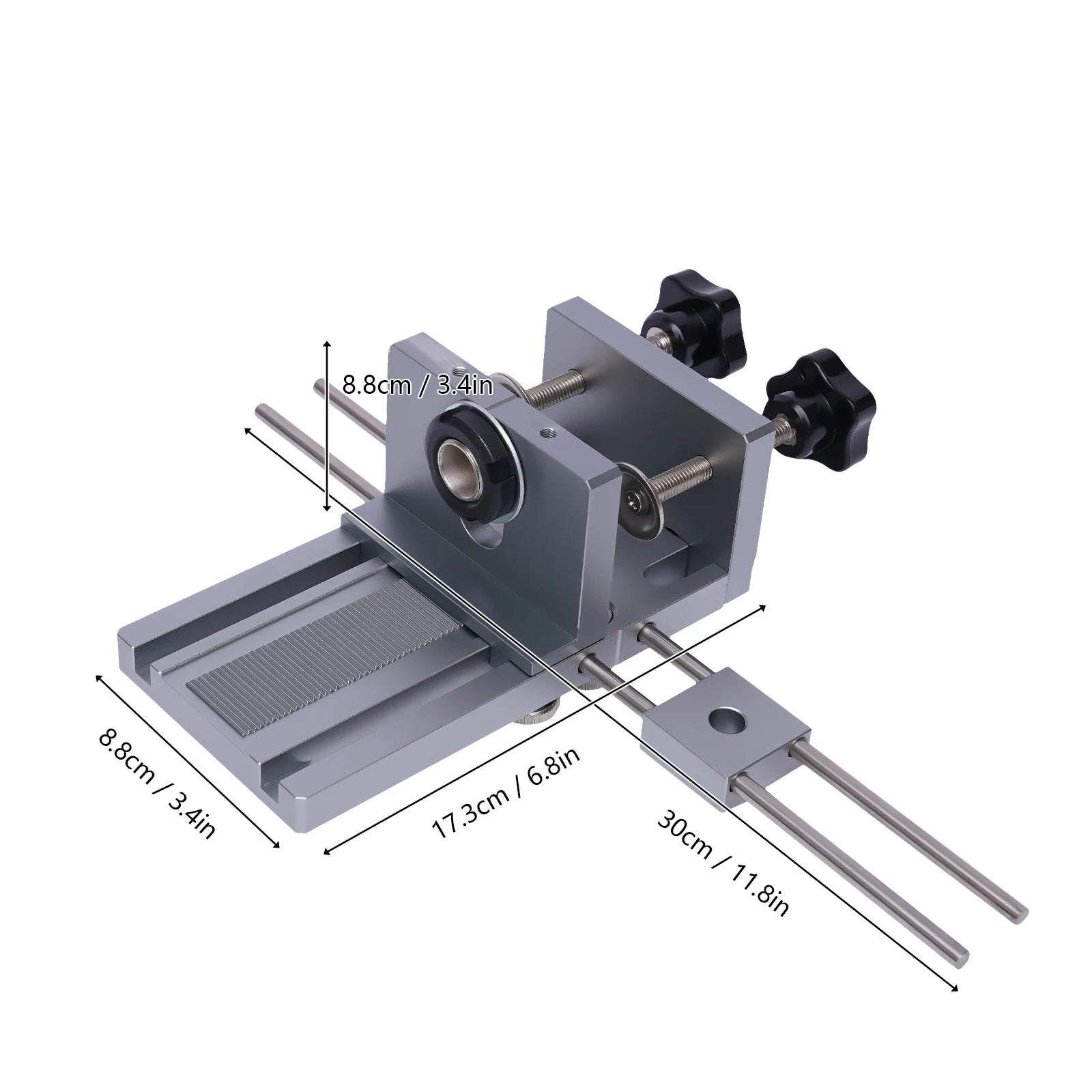

- Длина направляющей: 30 см
- Высота зажимной пластины: 88 мм
- Размер материнской платы (Д×Ш): 173 × 88 мм
- Размер упаковки: 34 × 22 × 6 см
- Вес нетто: 1,6 кг
- Вес брутто: 1,88 кг
Комплектация:
- Инструмент для поиска отверстий MD590 с направляющей длиной 30 см
- Резьбовые втулки для сверл 6/8/10 мм
- Магнитный лист и прокладка для точной работы
- Зажимное оборудование для горизонтального и вертикального монтажа
Предупреждения и рекомендации
- Всегда надежно закрепляйте заготовки соответствующими зажимами перед сверлением.
- Носите защитные очки и соблюдайте правила безопасного сверления в любое время.
- Не превышайте указанную толщину сверления 180 мм.
- Храните инструмент в недоступном для детей месте и используйте ручной привод с осторожностью.
