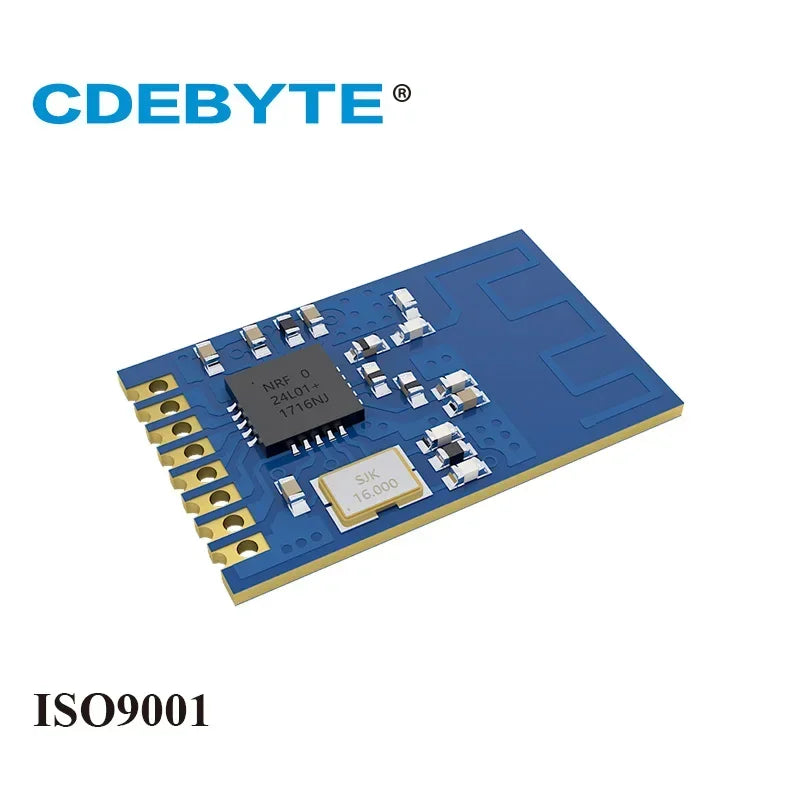

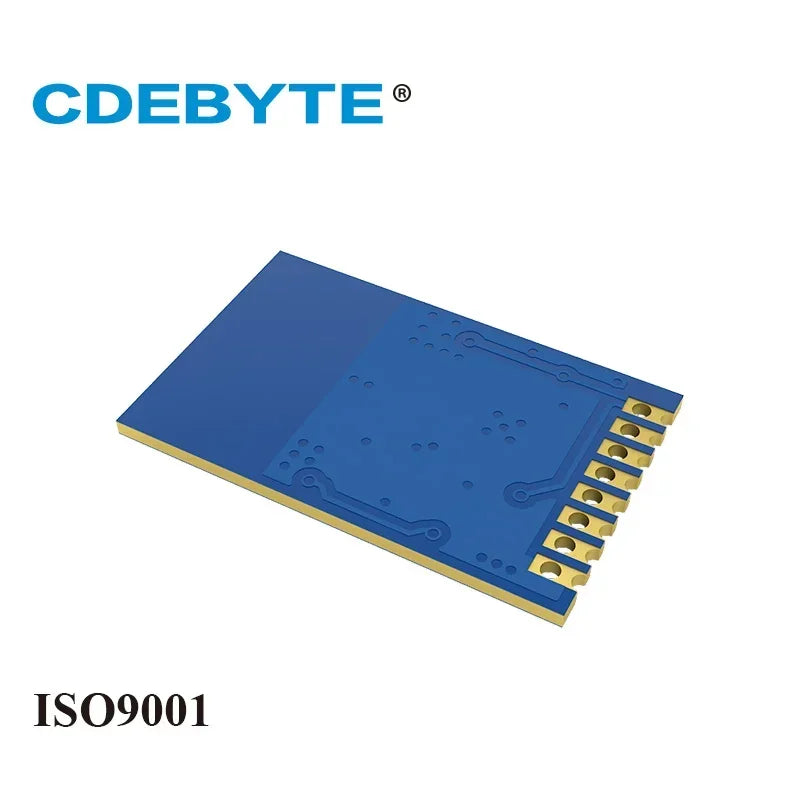

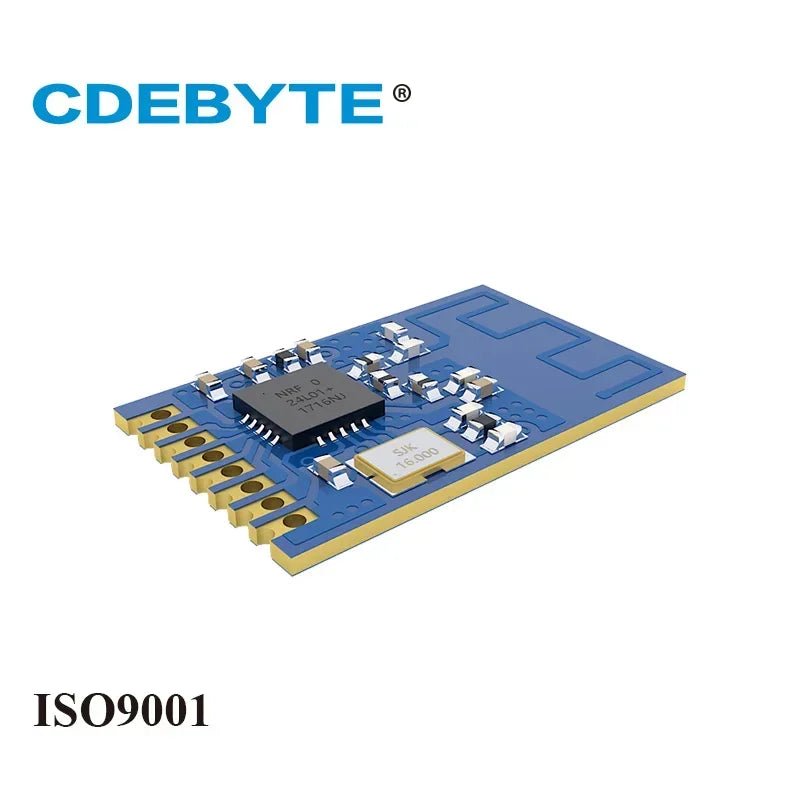

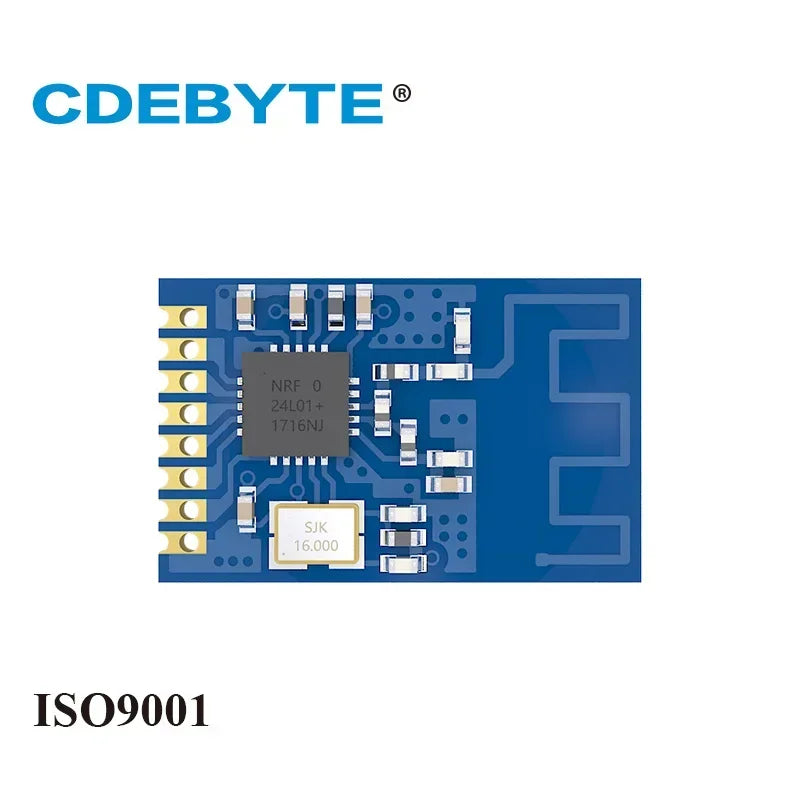

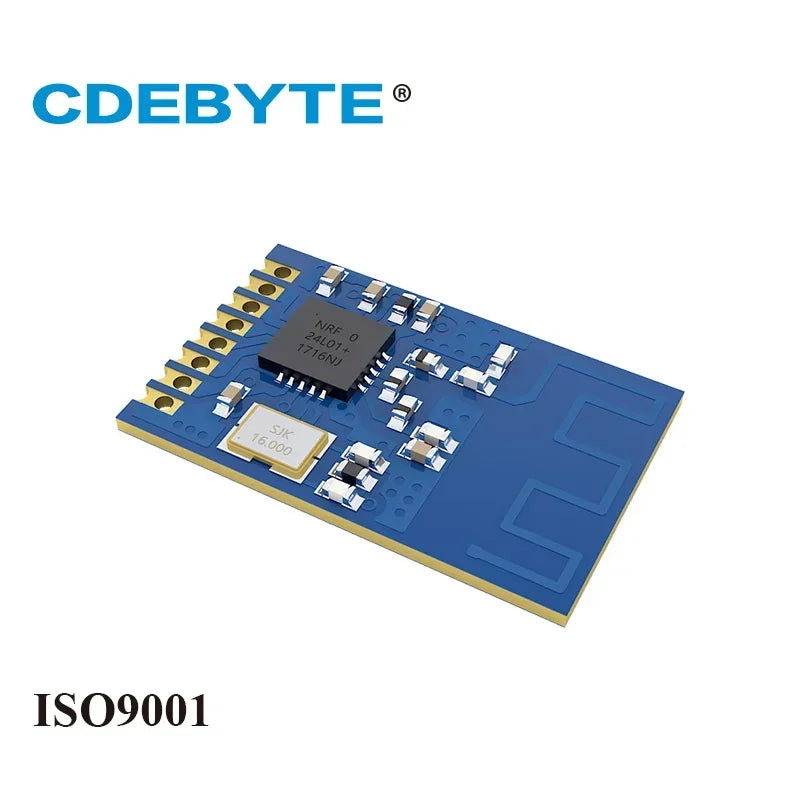

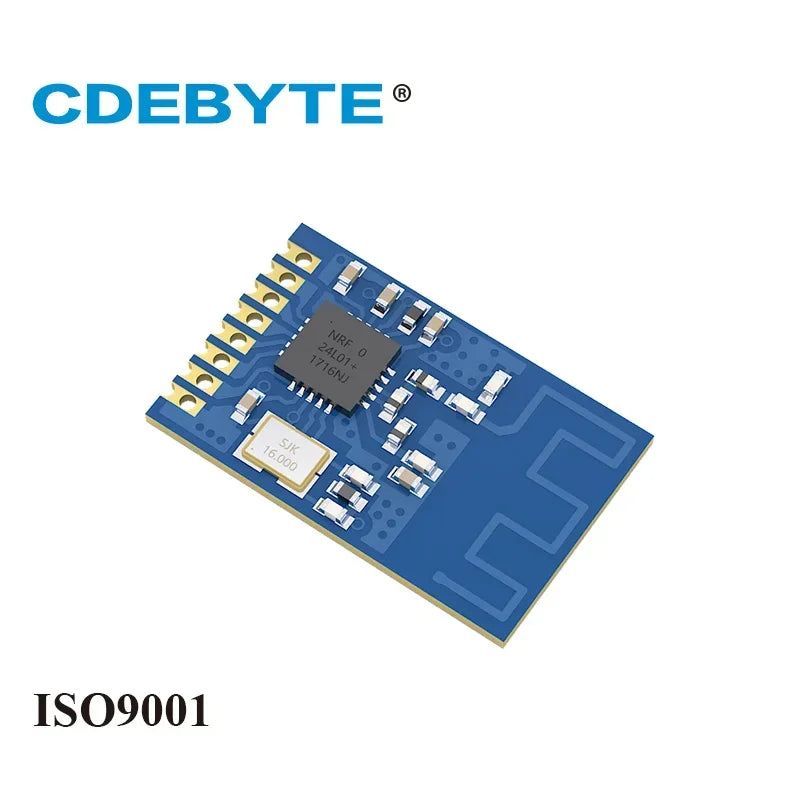

SPI nRF24L01P 2.4GHz PCB Antena IoT Siųstuvas-imtuvas RF Modulis

Pristatome SPI nRF24L01P 2.4GHz PCB antenos IoT siųstuvą RF modulį iš CDEBYTE. Šis kompaktiškas, SMD paruoštas modulis suteikia patikimą belaidę galimybę jūsų mikrovaldiklių projektams su paprasta SPI sąsaja ir integruota PCB antena. Veikdamas 2.4 GHz ISM juostoje, jis suteikia iki 0 dBm siuntimo galią ir didelį jautrumą (-93 dBm), leidžiantį patikimus ryšius mažo formato įrenginiuose. Su kompaktišku 12 x 19 mm pėdsaku ir energiją taupančiu profiliu, jis idealiai tinka akumuliatoriais maitinamiems IoT jutikliams, nuotoliniam stebėjimui ir Arduino/ESP32 programoms. Modulis palaiko duomenų perdavimo greičius nuo 250 kbps iki 2 Mbps (numatytasis 250 kbps) ir siūlo bandomąjį atstumą iki 100 metrų atvirame ore palankiomis sąlygomis. Galia tiekiama nuo 2.0 iki 3.6 V, o srovės suvartojimas yra kuklus (siuntimas 12–14 mA, gavimas 11–13 mA, miegas 0.5–2 µA). Jo PCB antena pašalina poreikį išoriniams RF jungtims, supaprastindama integraciją į kompaktiškas plokštes. Veikimo temperatūra svyruoja nuo -40 iki 85 C, o drėgmės tolerancija nuo 10% iki 90%, todėl jis tinka plačiam aplinkų ir projektų spektrui.

Privalumai ir patarimai

• Lengvas integravimas su SPI galinčiais mikrovaldikliais ir plačiu nRF24L01 ekosistemos asortimentu, suderinamu su populiariomis platformomis, tokiomis kaip Arduino ir ESP32.
• Mažos galios dizainas akumuliatoriais maitinamoms sistemoms: miego srovė vos 0.5 µA ir kuklios aktyvios srovės palaiko ilgalaikius jutiklius.
• Lankstus duomenų perdavimo greitis ir patikimas nuotolis: naudokite 250 kbps, kad užtikrintumėte tvirtą stabilumą iki 100 m atvirame ore; didinkite iki 2 Mbps, kai reikia didesnio pralaidumo (veikimas priklauso nuo aplinkos).

Produkto specifikacijos

• Darbo dažnis: 2400–2525 MHz (2.4 GHz) su 16 MHz oscilatoriumi
• Siuntimo galia: 0 dBm (maks. 1 mW)
• Gavimo jautrumas: -93 dBm
• Oro duomenų perdavimo greitis: 250 kbps – 2 Mbps (numatytasis 250 kbps)
• Bandomasis atstumas: 100 m (atvirame ore, su maksimaliu galingumu, 5 dBi antenos pelnas, 2 m aukštis)
• Dydis: 12 × 19 mm (be SMA)
• Antenos tipas: PCB
• Komunikacijos sąsaja: SPI
• Pakuotė: SMD
• Maitinimas: 2.0–3.6 V
• Logikos lygis: 2.0–3.6 V
• Siuntimas: 12–14 mA
• Gavimas: 11–13 mA
• Miego srovė: 0.5–2.0 µA
• Veikimo temperatūra: -40 iki 85 °C
• Veikimo drėgmė: 10–90%
• Saugojimo temperatūra: -40 iki 125 °C

Pakuotėje yra

• 1 x E01-ML01S SPI nRF24L01P 2.4GHz PCB antena IoT siųstuvas RF modulis (SMD, PCB antena)

Įspėjimai / Priminimai

• Maitinimo šaltinis turi būti 2.0–3.6 V; naudokite tinkamą atskyrimą šalia VCC, kad išlaikytumėte stabilumą.
• Veikite nurodytose temperatūros (-40 iki 85 °C) ir drėgmės (10–90%) ribose, kad užtikrintumėte patikimą veikimą.
• Šis modulis veikia 2.4 GHz ISM juostoje; prieš naudojimą užtikrinkite atitiktį vietiniams reglamentams.
