MATEK H743 sparno skrydžio valdiklis su dvigubu IMU ir barometru RC FPV dronams

Valdykite savo RC sparną tiksliai naudodami šį skrydžio valdiklį, sukurtą reikalaujančioms FPV programoms. Dviejų jutiklių sistema sujungia MPU6000 su ICM42605, kad išlaikytų sklandų stabilumą staigių vėjo pokyčių metu. Specialus barometras stebi oro slėgio skirtumus, todėl jūsų droselio reguliavimai išlieka nuoseklūs keičiantis aukščiui. Turite pakankamai apdorojimo galios, kad galėtumėte naudoti INAV arba ArduPilot, nepasiekdami greičio ribų. Suprastinta išdėstymo schema sujungia jutiklius ir energijos etapus arčiau vienas kito, kad sumažintų laidų ilgį ir sumažintų gedimų taškų skaičių.

Prijunkite GPS imtuvą prie atvirų UART prievadų ir įjunkite taškų navigaciją, kad galėtumėte grįžti be rankų.

Įdėkite standartinę microSD kortelę į blackbox lizdą, kad užfiksuotumėte akselerometro rodmenis ir įtampos žurnalus.

Patikrinkite BEC įtampos jungiklius prieš prijungdami savo vaizdo siųstuvą ar servus, kad išvengtumėte per didelės įtampos pažeidimų.

Techninės specifikacijos

• Procesorius: STM32H743 mikroschema, veikianti 480 MHz dažniu su 1 MB RAM ir 2 MB flash atmintimi.
• Jutikliai: Dviejų IMU konfigūracija, sujungta su Infineon DPS310 barometru, užtikrinančiu tikslią padėties stebėseną.
• Ryšys: Septyni aparatiniai serijiniai prievadai, trylika PWM kanalų, du I²C autobusai, vienas CAN sąsaja ir šeši analoginiai įėjimai.
• Maitinimo įvestis: Priima 8–36 voltus iš 3S iki 8S LiPack baterijų su integruota tranzitine apsauga.
• Fizinė konstrukcija: Išmatavimai 54 x 36 x 13 mm ir svoris 30 gramų su prijungtais išoriniais komponentais.

Paketas apima:

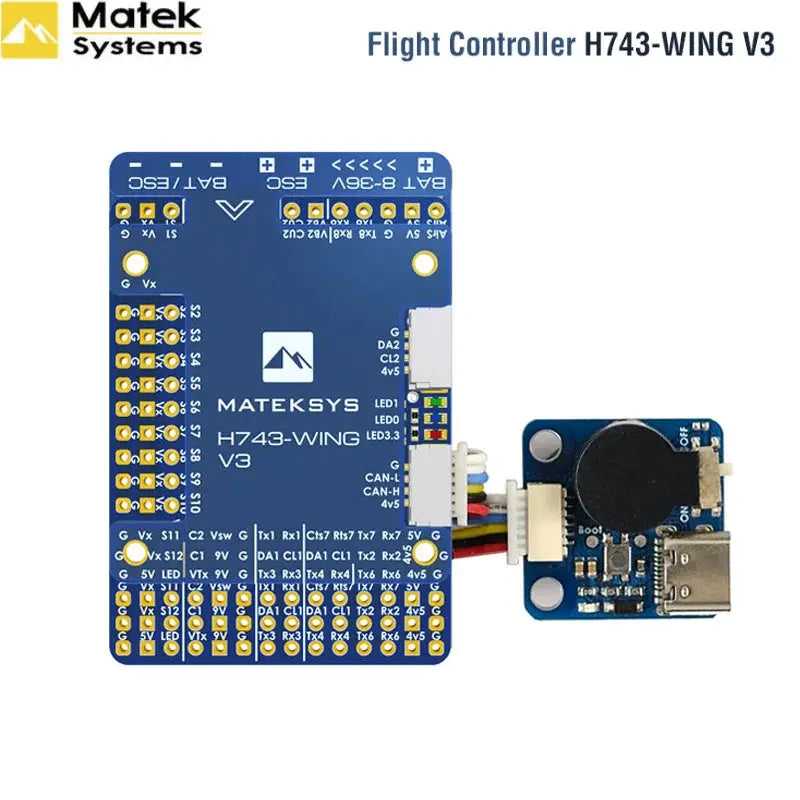

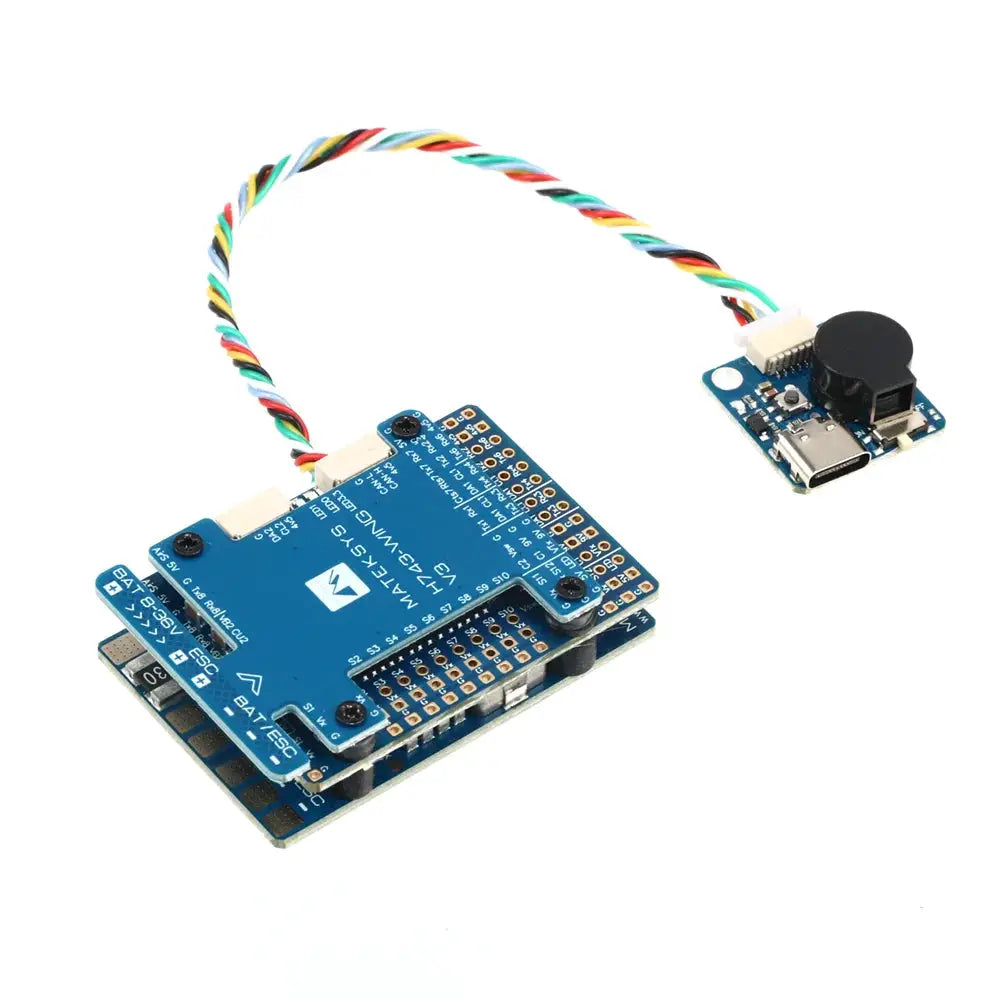

• H743-WING skrydžio valdymo plokštė
• USB Type-C išplėtimo kabelis su pasyviu signalizatoriumi
• Dvi JST-SH-6P prailginimo kabeliai, kurių ilgis 20 centimetrų
• Dvi JST-GH-4P prailginimo kabeliai, kurių ilgis 20 centimetrų
• Rubycon kondensatorius, įvertintas 35 voltams ir 470 mikrofaradų
• Standartiniai Dupont 2.54 milimetro jungties kaiščiai surinkimui

Svarbios pastabos

Plokštė pristatoma be iš anksto suvirintų jungčių, todėl jums reikės patiems prijungti pateiktus kaiščius. Patikrinkite kiekvieną išėjimo įtampos jungiklio nustatymą prieš įjungdami savo droną, kad apsaugotumėte savo kamerą ir gimbalą nuo neteisingų signalų.

Laikykite savo paketo įtampą tarp 8 ir 36 voltų, kad išvengtumėte vidinių reguliatorių ir TVS apsaugos grandinių perkrovimo.

Galite atsisiųsti tikslią montavimo šabloną iš H743-WING-V3 3d žingsnio failo vadovo.
