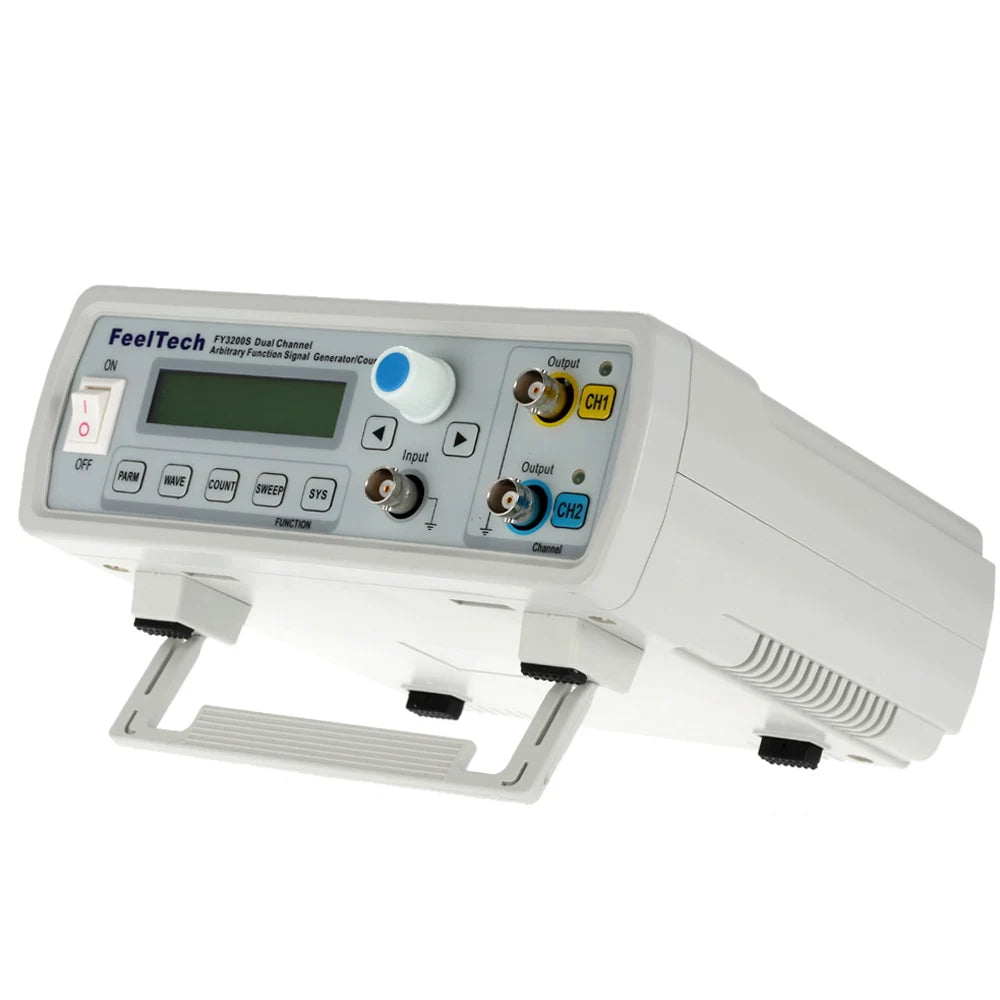

Dviejų kanalų DDS funkcijų generatorius 24MHz 250MSaS sinusinė banga

Susipažinkite su Dual Channel DDS Function Generator 24MHz 250MSaS Sine Wave iš meterk—universalus, didelio tikslumo signalų generatorius, sukurtas elektronikos laboratorijoms, mokymo aplinkoms ir lauko testavimui. Pasinaudodamas DDS technologija, tvirtu FPGA pagrindu ir didelio greičio MCU su tikslumo oscilatoriumi, šis įrenginys teikia stabilų, mažai iškraipytą išėjimą su puikiu atsparumu trikdžiams, dėka SMT proceso. Jis siūlo visiškai nepriklausomus CH1 ir CH2 kanalus, kiekvienas galintis generuoti platų bangų formų spektrą ir leidžiantis tiksliai, sinchronizuoti signalų poras sudėtingiems testavimo užduotims. Su 24 MHz maksimaliu išėjimu ir 250 MSa/s mėginių ėmimu, jis puikiai tinka signalų generavimui, bangų formų skenavimui ir parametrų matavimui, padedant inžinieriams, technikams ir studentams greitai patikrinti grandines, kalibruoti įrangą ir tyrinėti naujus dizainus.

Privalumai ir patarimai

• Naudokite du nepriklausomai reguliuojamus kanalus, kad palygintumėte signalus šalia vienas kito arba sukurtumėte porinius testinius signalus su žinoma fazės santykiu, kad patikrintumėte diferencialinius įėjimus ir laikymo elgseną.
• Pasinaudokite 20 grupių parametrų saugojimu ir galimybe redaguoti/atsisiųsti savavališkas bangų formas iš kompiuterio, kad pagreitintumėte testavimo darbo eigą ir pakartojamus eksperimentus.
• Tyrinėkite skenavimo ir paleidimo funkcijas (rankinis, vidinis CH2, išorinis), kad atliktumėte sprogimo testavimą, dažnio atsako analizę ir automatizuotą komponentų ir sistemų tikrinimą.

Produkto specifikacijos

• Prekės ženklas: meterk
• Modelis: FY3200-24MHz
• Kilmes: Žemyninė Kinija
• Ekranas: LCD1602, anglų kalbos ekranas (2.9 colio ir mažesnis)
• Kanalai: Dviejų kanalų (CH1 ir CH2) su nepriklausomais parametrų nustatymais
• Išėjimo tipai: Sinusoidinė, trikampė, kvadratinė, dantyta, impulsinė, baltasis triukšmas; palaiko vartotojo apibrėžtas savavališkas bangų formas
• Savavališkos bangų formos atminties gylis: 2048 × 12 bitų per kanalą
• Mėginių ėmimo dažnis: 250 MSa/s
• Maksimali išėjimo amplitudė: 10 mVpp – 20 Vpp
• DC nuokrypio diapazonas: −10 V iki +10 V (rezoliucija 0.1 V)
• Skaitmeninis išėjimas: CMOS išėjimas 0–10 V
• Bangų formos plotis: Iki 12 bitų pločio; mažas iškraipymas
• Dažnio tikslumas: Iki 1×10^−6; rezoliucija 10 mHz
• Paleidimo režimai: Rankinis paleidimas, vidinis CH2 paleidimas, išorinis paleidimas; iki 1,048,575 savavališkų impulsų grandinių
• Skenavimo funkcijos: Linijinės ir logaritminės dažnių skenavimo; laisvai nustatomi pradžios/baigimo taškai
• Saugojimas: 20 parametrų rinkinių
• Valdymas ir ekranas: Priekinio skydelio mygtukai; parametrų rodymas ir reguliavimas LCD
• PC ryšys: Valdymas ir bangų formų atsisiuntimas, kai prijungtas prie kompiuterio
• Dažnio matuoklis: 100 MHz matuoklio/skaitiklio funkcija
• Apsauga: Įėjimo viršįtampio apsauga (AC85–AC260 V); išėjimo trumpojo jungimo apsauga (veikia 60 sekundžių gedimo atveju)
• Galia ir sauga: Platus įtampos veikimas; SMT konstrukcija, skirta atsparumui trikdžiams ir ilgesniam tarnavimo laikui
• Įtrauktos funkcijos: Tiesioginė skaitmeninė sintezė (DDS) tiksliam, stabiliam išėjimui
• Sertifikatai: CE, FCC
• Kita: 24 MHz diapazonas nurodytas produkto pavadinime; tinkamas didelio tikslumo testavimui ir elektronikos tyrimams

Kalbų palaikymas

Kalbos: Anglų (LCD ekranas rodo anglų kalbos tekstą, kad būtų lengva įvesti parametrus ir gauti rezultatus).

Paketas apima:

• Nenurodyta produkto duomenyse

Įspėjimai/Patarimai

• Naudokite nurodytose amplitudėse (10 mVpp iki 20 Vpp) ir nuokrypiuose (-10 V iki +10 V), kad išvengtumėte žalos testuojamam įrenginiui ar pačiam generatoriui.
• Užtikrinkite, kad energija būtų tiekiama iš tinkamo AC šaltinio, esančio AC85–AC260 V, ir laikykitės standartinių elektros saugos praktikų.
• Nors yra teikiama trumpojo jungimo apsauga, venkite tyčinių ar ilgalaikių trumpųjų jungimų išėjimuose, kad išlaikytumėte prietaiso ilgaamžiškumą.
