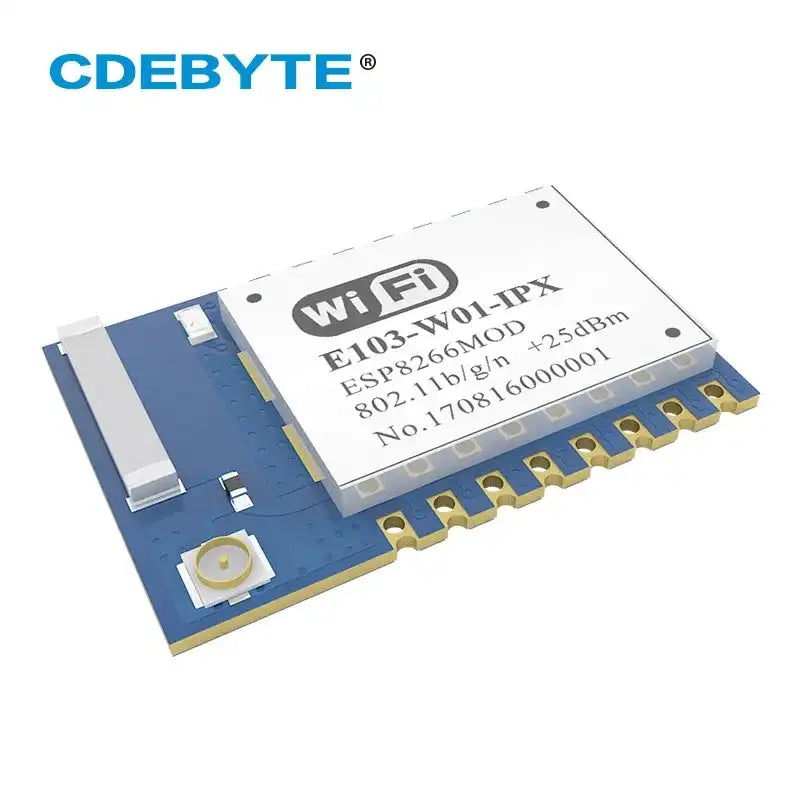

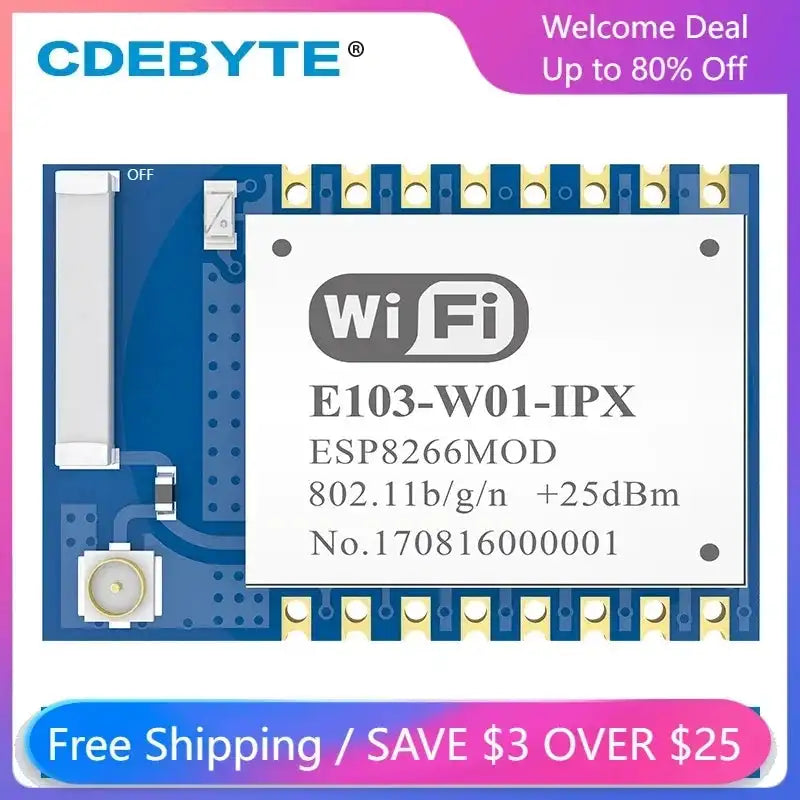

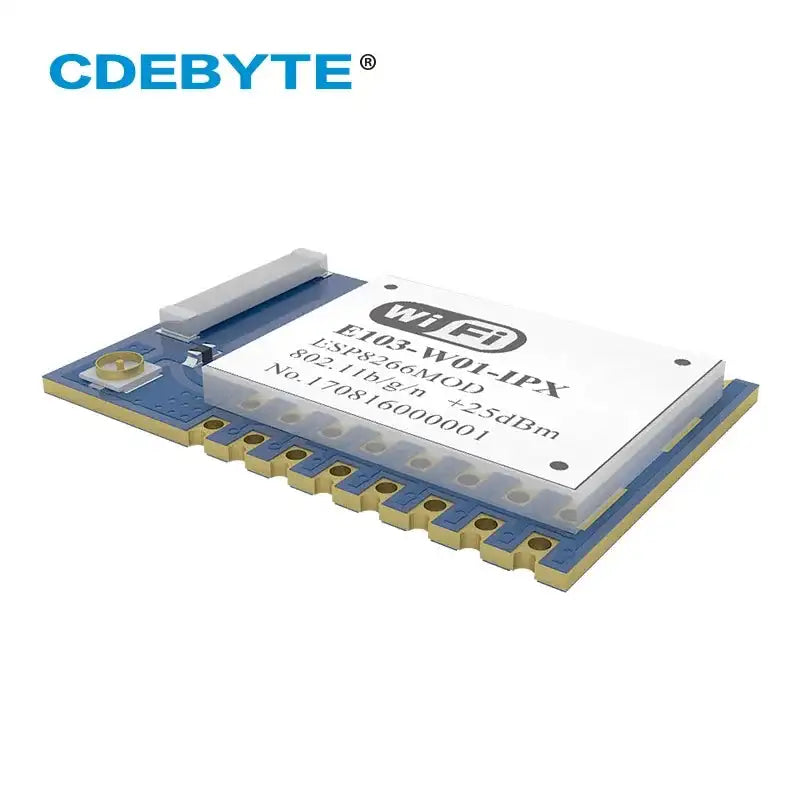

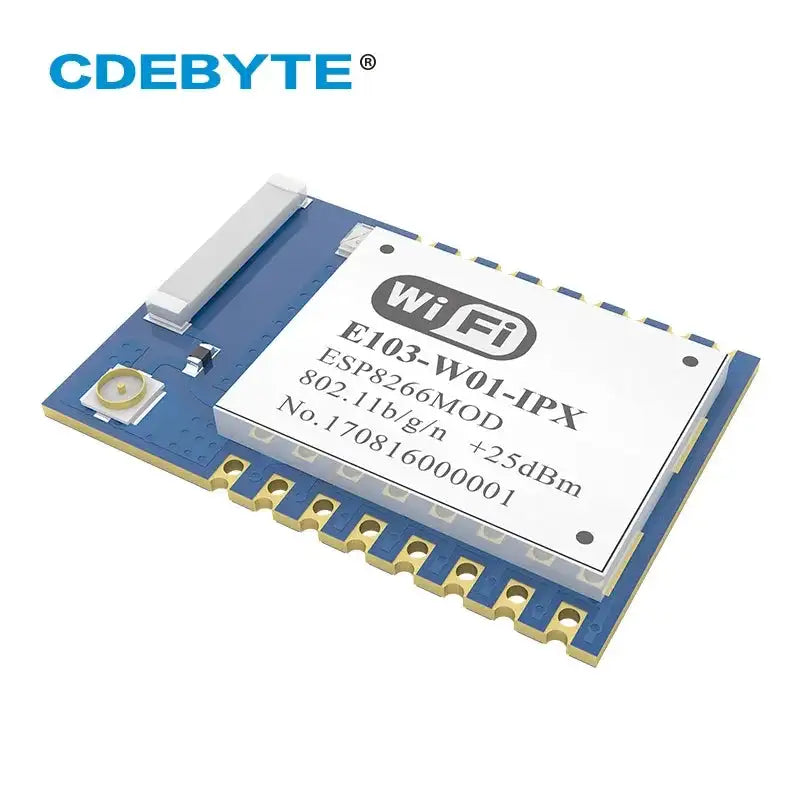

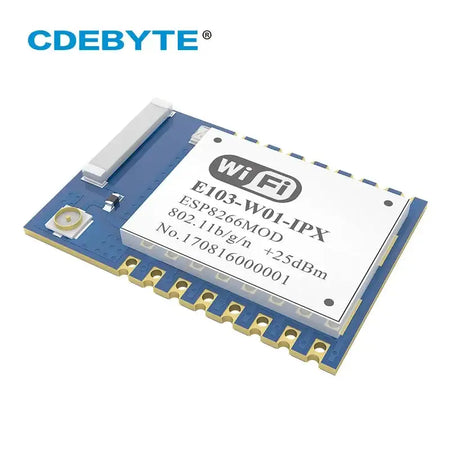

ESP8266EX 2.4GHz UART WiFi Modulis 20dBm SMD Keraminė Antena

Susipažinkite su ESP8266EX 2.4GHz UART WiFi moduliu, turinčiu kompaktišką 16 × 24 mm SMD pakuotę ir keraminę (IPX) anteną. Šis 20 dBm UART-WiFi modulis užtikrina patikimą 2.4 GHz ryšį (802.11 b/g/n) mažame pėdsake, todėl jis idealiai tinka greitam IoT prototipavimui, išmaniems jutiklių projektams ir įterptinėms įrangoms. Su paprasta UART sąsaja lengva prijungti prie mikrovaldiklių ir kurti WiFi galinčias programas, kurios bendrauja su debesimis, serveriais ar vietiniais tinklais. Šis modulis veikia plačiame temperatūros diapazone ir sukurtas veikti realiame pasaulyje, išlikdamas kompaktiškas ir ekonomiškas.

Privalumai ir patarimai

• Lengvas UART valdomas WiFi – Greitai integruokite belaidį ryšį su paprastais UART komandomis TCP/UDP, HTTP ar individualiems protokolams.
• Komplektiškas, universalus pėdsakas – 16 × 24 mm SMD pakuotė su IPX/Keramine antena tinka siauroms erdvėms ir galutinėms dėžutėms.
• Patikimas našumas – 20 dBm siuntimo galia ir 2.4 GHz palaikymas užtikrina tvirtą nuotolį atviroje erdvėje (iki ~100 metrų su idealiu antenos pelnu ir aiškiu matomumu).

Produkto specifikacijos

• RF parametras
  Darbo dažnis: 2402–2483 MHz • Siuntimo galia: 20 dBm • WiFi versija: 802.11 b/g/n • Testavimo atstumas: 100 metrų
• Įrangos parametras

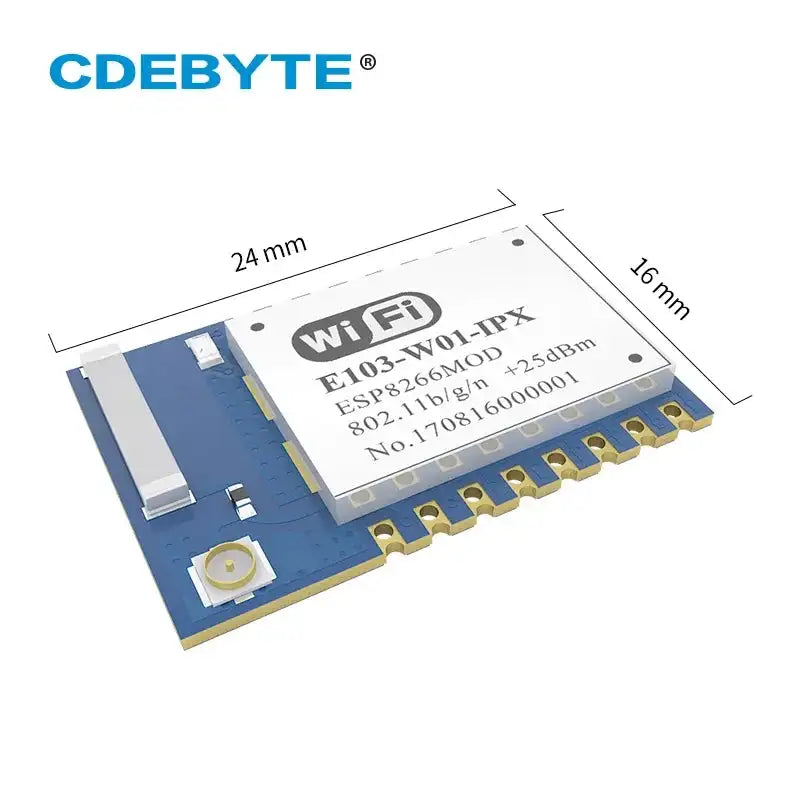

  Dydis: 16 × 24 mm • Antenos tipas: Keraminė antena / IPEX • 50Ω impedansas • Komunikacijos sąsaja: UART • Pakuotė: SMD
• Elektroninis parametras
  Maitinimas: 3.0–3.6 V • Komunikacijos lygis: 3.0–3.6 V • Siuntimo srovė: 165–180 mA • Miego srovė: 0.4–0.6 mA • Veikimo temperatūra: -40 iki +85°C • Veikimo drėgmė: 10–90% • Laikymo temperatūra: -40 iki +125°C

Pakuotėje yra

• 5 x ESP8266EX 2.4GHz UART WiFi moduliai su 20 dBm išėjimu ir IPX keramine antena (E103-W01-IPX)

Įspėjimai ir priminimai

• Užtikrinkite stabilų 3.0–3.6 V maitinimą ir suderinamus UART logikos lygius, kai jungiatės su pagrindiniais valdikliais.
• Veikite nurodytame temperatūros ir drėgmės diapazone (-40 iki +85°C; 10–90%).
• Teisingai orientuokite antenas ir laikykitės regioninių RF taisyklių, kad liktumėte leidžiamame siuntimo galingume savo srityje.
