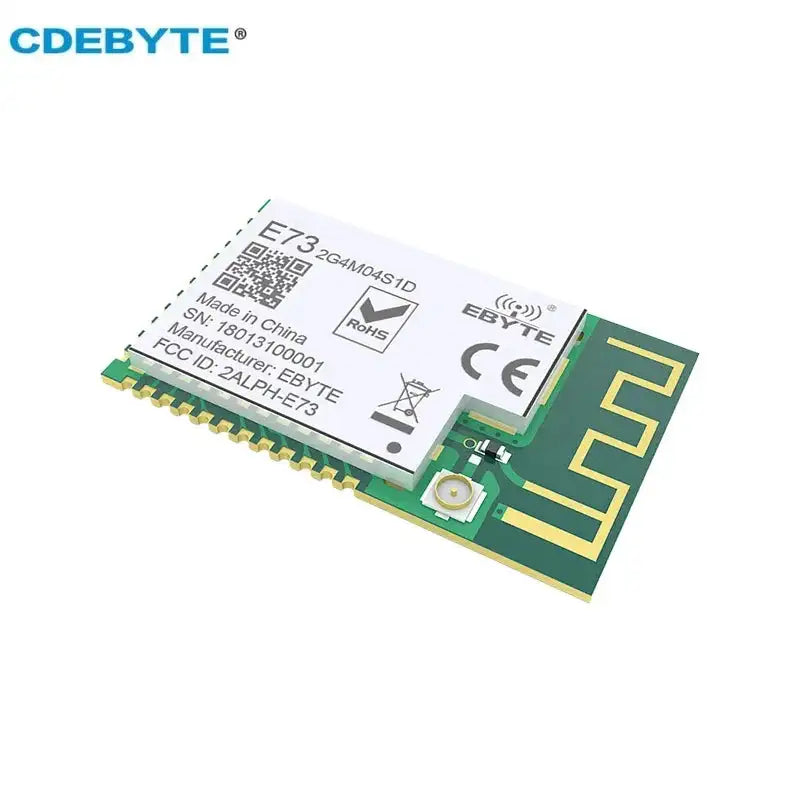

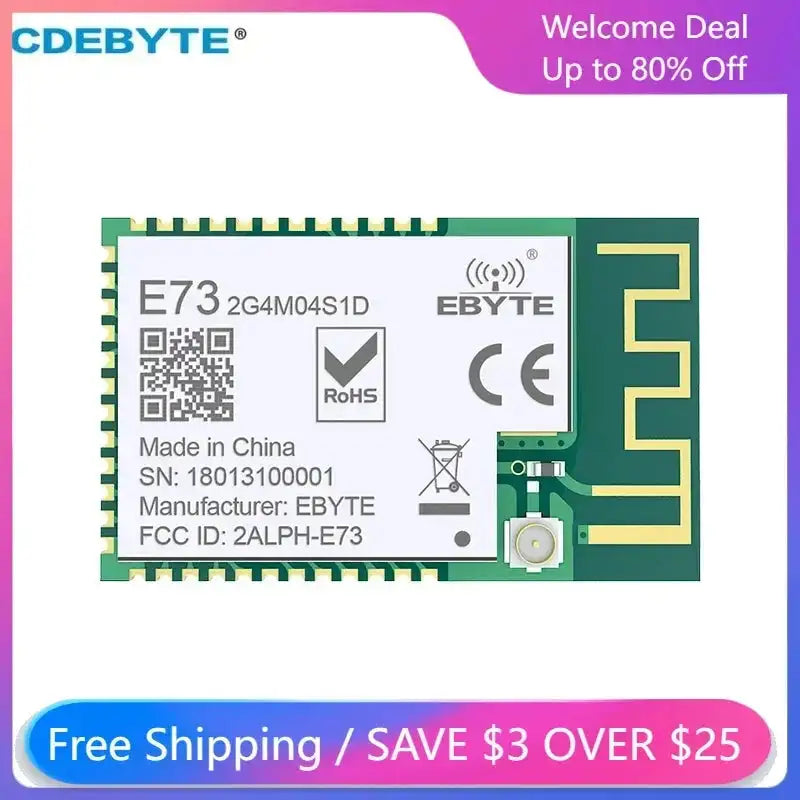

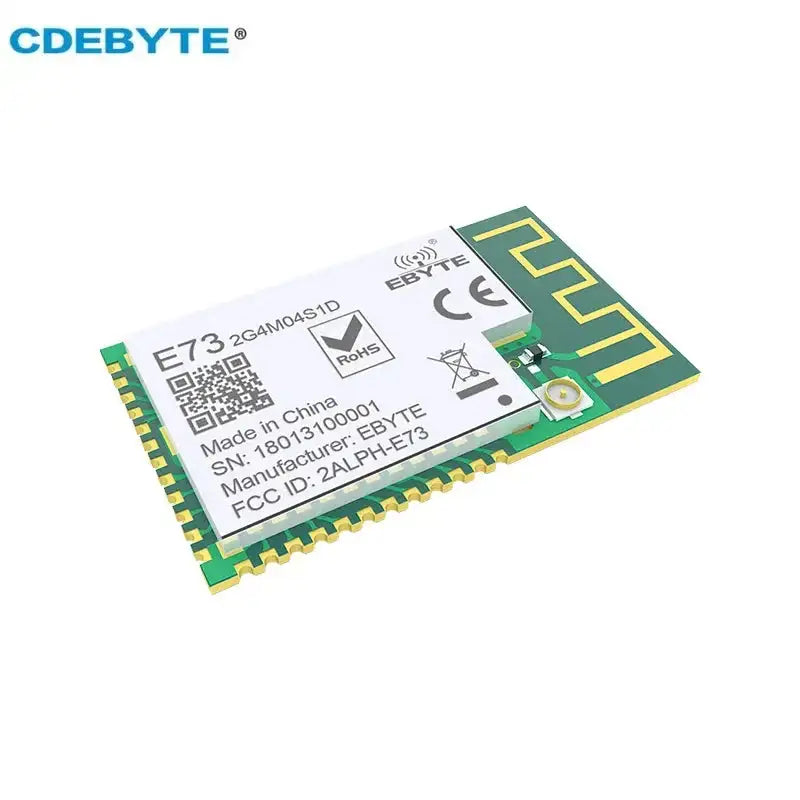

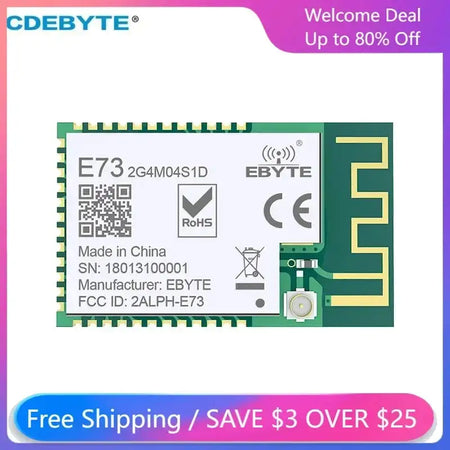

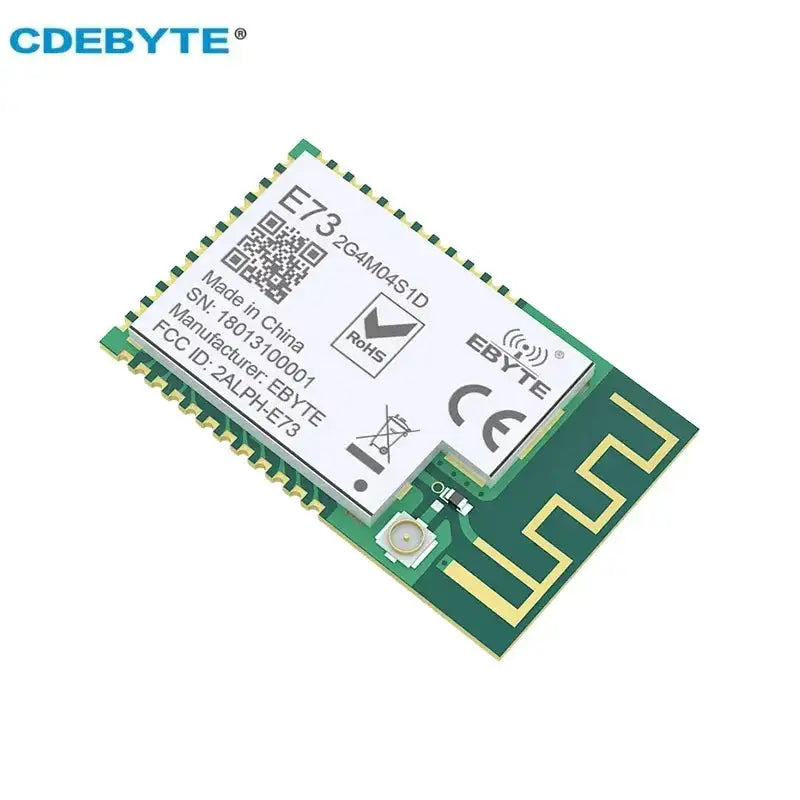

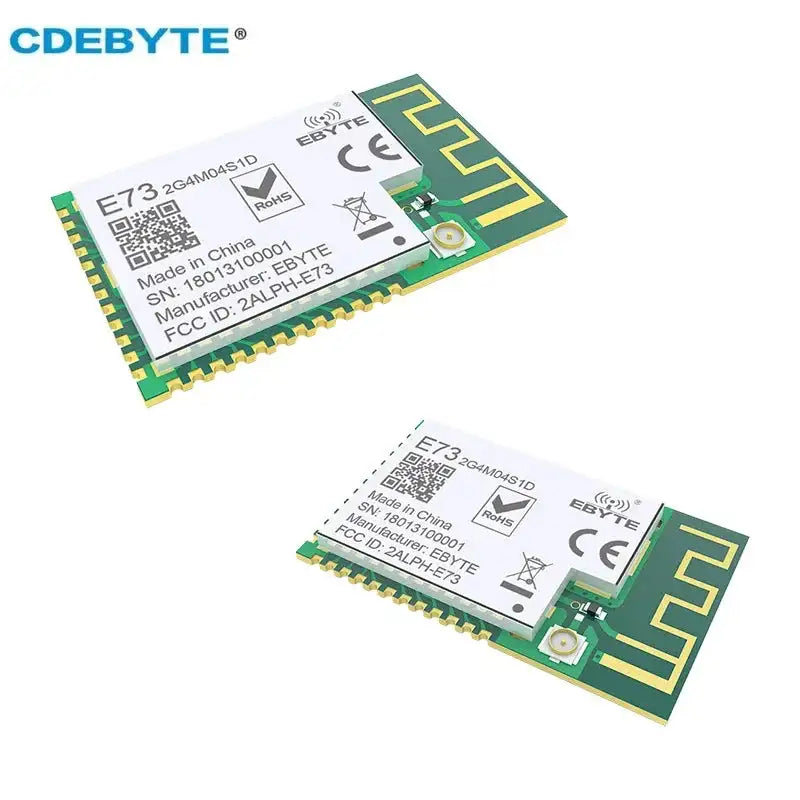

CDEBYTE E73 2G4M04S1D „Bluetooth“ modulis su dviem antenomis IPEX

CDEBYTE E73-2G4M04S1D „Bluetooth“ modulis yra mikro dydžio, ultra-mažos galios belaidis sprendimas, sukurtas patikimam BLE ryšiui kompaktiškuose diegimuose. Remiantis Nordic nRF51822, šis modulis palaiko BLE 4.2 ir sujungia dvigubos antenos dizainą su PCB ir IPEX variantais, kad būtų galima lanksčiai konfigūruoti antenas. Su vos 17.5 × 28.7 mm ir apie 1.9 g, jis puikiai tinka erdvės apribotoms IoT, nešiojamųjų ir jutiklių projektams, užtikrinant tvirtą našumą.

Sukurtas lengvam integravimui ir ilgam akumuliatoriaus tarnavimo laikui, E73-2G4M04S1D užtikrina patikimą nuotolį ir efektyvumą. Su 4 dBm (apie 2.5 mW) siuntimo galia ir -96 dBm priėmimo jautrumu, jis palaiko 250 kbps duomenų greitį kaip numatytąjį, su galimybėmis 1 Mbps ir 2 Mbps. Modulis palaiko atviro oro testavimo atstumus iki 110 metrų idealiomis sąlygomis, todėl jis tinka belaidžiams beacon'ams, turto sekimui ir nuotoliniams jutikliams, kur atstumas yra svarbus. Jo SMD paketas ir dvigubos antenos galimybė suteikia universalų diegimą, neaukodami dydžio ar galios.

Pagrindiniai komponentai apima 256 KB flash ir 16 KB RAM, maitinamus ARM Cortex-M0 branduolio. Sistema veikia 2.1–3.6 V tiekimo diapazone, su veikimo temperatūra nuo -40 iki 85°C ir drėgmės tolerancija nuo 10% iki 90% (ne kondensuojantis). 2379–2496 MHz darbo dažnis yra standartiniame BLE 4.2 juostoje, užtikrinantis suderinamumą su plačia BLE periferinių įrenginių ir vartų ekosistema.

Privalumai & Patarimai

• Maža galia, ilgaamžė BLE sprendimas: Idealiai tinka akumuliatoriais maitinamiems jutikliams ir nešiojamiesiems prietaisams, dėka efektyvaus energijos suvartojimo ir miego srovės, kuri yra vos 0.5–2.5 μA.
• Lankstūs antenų variantai: Pasirinkite PCB anteną kompaktiškam dizainui arba IPEX lengvesniam išorinių antenų maršrutizavimui ir geresnei universalumui sudėtingose aplinkose.
• Lengvas integravimas ir patikimas našumas: Sukurtas ant patikrintos nRF51822 platformos su 256 KB flash ir 16 KB RAM, siūlantis pakankamai vietos programinei įrangai ir BLE profilams, išlaikant mažą pėdsaką.

Produkto specifikacijos

RF parametras

• Working frequency: 2379–2496 MHz
• Transmitting power: 4 dBm (≈2.5 mW)
• Receiving sensitivity: −96 dBm
• Air data rate: 250 kbps; taip pat palaiko 1 Mbps ir 2 Mbps
• Test distance: iki 110 m (atviroje, maksimali galia, 5 dBi antena)

Kietojo aparato parametras

• IC: nRF51822-QFAA/QFN48
• FLASH: 256 KB
• RAM: 16 KB
• Branduolys: ARM Cortex-M0
• Dydis: 17.5 × 28.7 mm
• Antena: PCB / IPEX
• Interfeisas: I/O
Pakuotė: SMD

Elektroninis parametras

• Maitinimo šaltinis: 2.1–3.6 V
• Ryšio lygis: 2.1–3.6 V
• Siuntimo srovė: 13–15 mA
• Priėmimo srovė: 11.3–13.8 mA
• Miego srovė: 0.5–2.5 μA
• Veikimo temperatūra: −40 iki 85 °C
• Veikimo drėgnumas: 10–90%
• Laikymo temperatūra: −40 iki 125 °C

Pakuotėje yra

• 1 x CDEBYTE E73-2G4M04S1D „Bluetooth“ modulis

Įspėjimai / Priminimai

• Maitinimo šaltinis turi būti 2.1–3.6 V, kad užtikrintų patikimą veikimą ir išvengtų pažeidimų.
• Veikite nurodytame temperatūros diapazone (-40 iki 85 °C) ir drėgmės tolerancijoje (10%–90%; be kondensacijos).
• Kreipkitės į vartotojo vadovą dėl integracijos gairių ir BLE profilio suderinamumo, kad maksimaliai padidintumėte našumą.
