XR2206 Signal Gen DIY Kit Sine Trokut Kvadrat 1Hz Do 1MHz

SKU: 1005005672862828-Finished Product
Boja
Redovna cijena €16,25
Redovna cijena -38% €26,00 Cijena s popustom €16,25

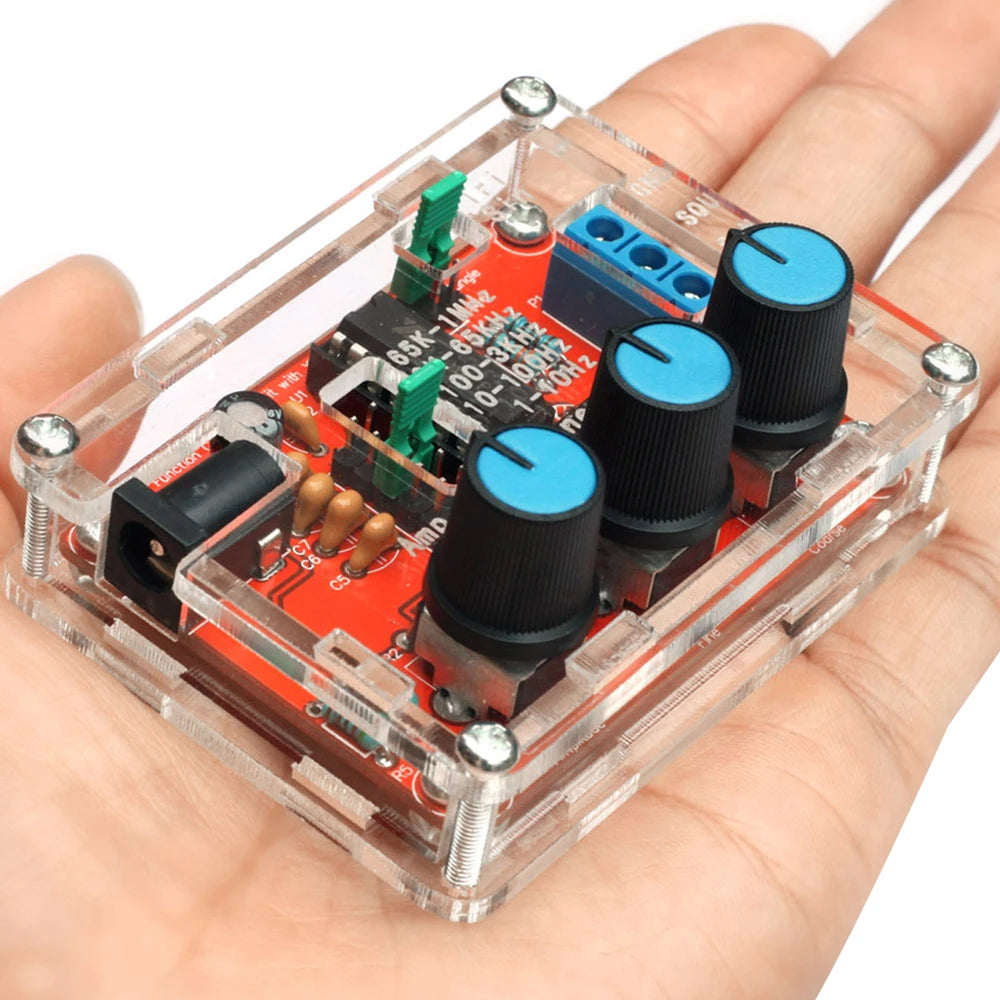

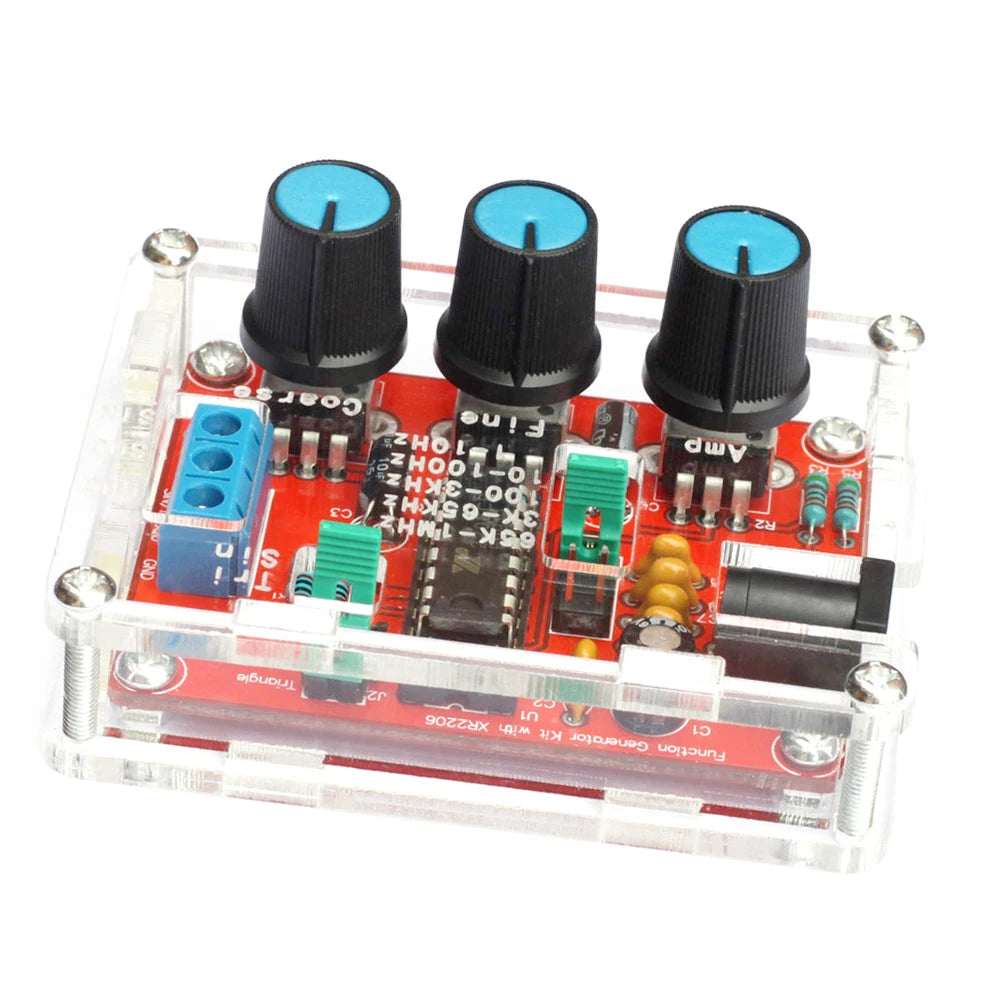

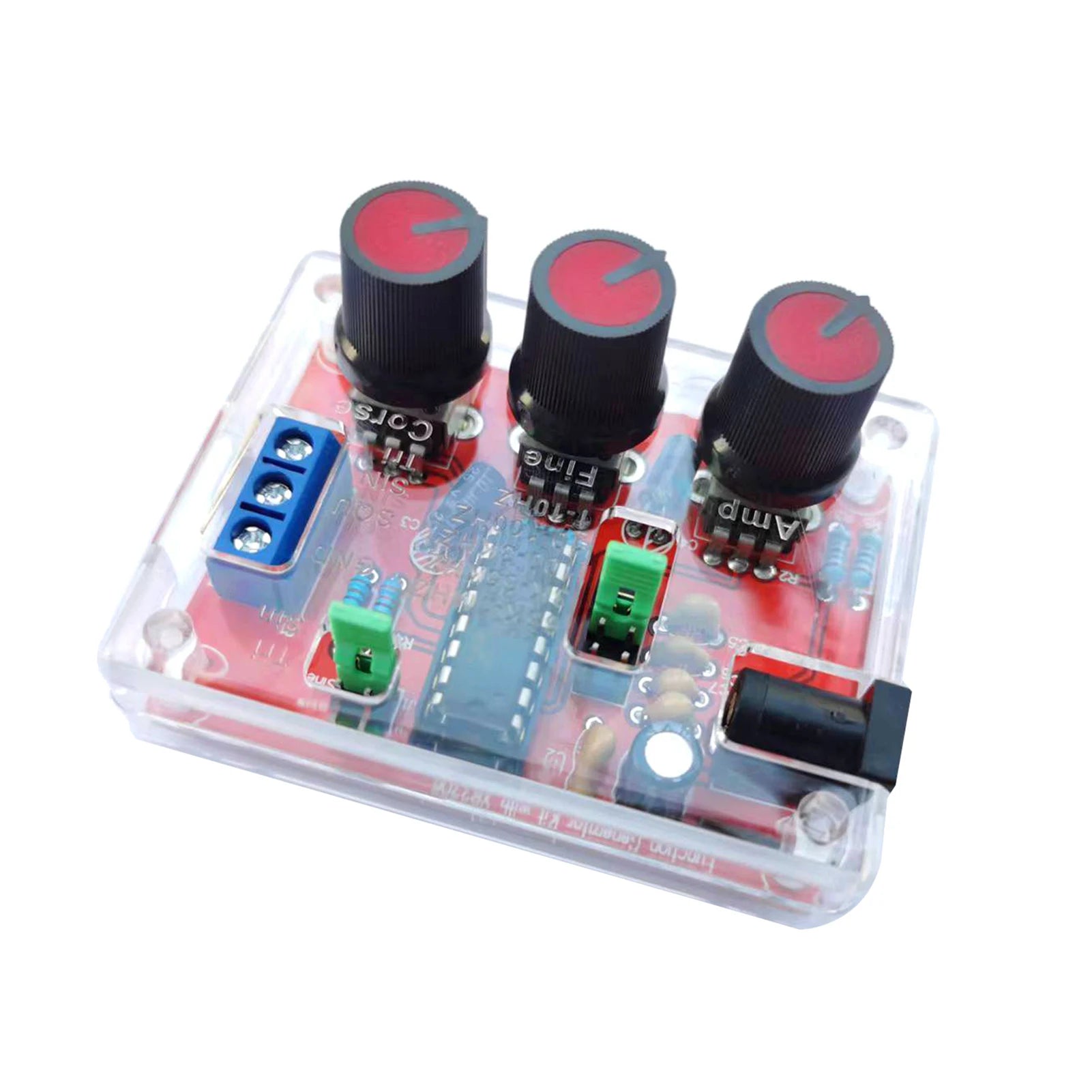

Upoznajte XR2206 Signal Gen DIY Kit — profesionalni, samostalno sastavljeni generator signala koji proizvodi čiste sinusne, trokutaste i kvadratne valove od 1 Hz do 1 MHz. Savršeno za hobiste u elektronici, studente i prototipove, ovaj kit vam omogućuje zavarivanje i instalaciju kompaktnog generatora s podesivom frekvencijom i amplitudom. Visoka rezolucija izlaza, jednostavna kalibracija i široka opcija napajanja čine ga svestranom dodatkom svakoj elektroničkoj laboratoriji.

Prednosti & Savjeti

  • Testirajte i kalibrirajte krugove generiranjem preciznih sinusnih, trokutastih ili kvadratnih valova kroz širok raspon frekvencija.

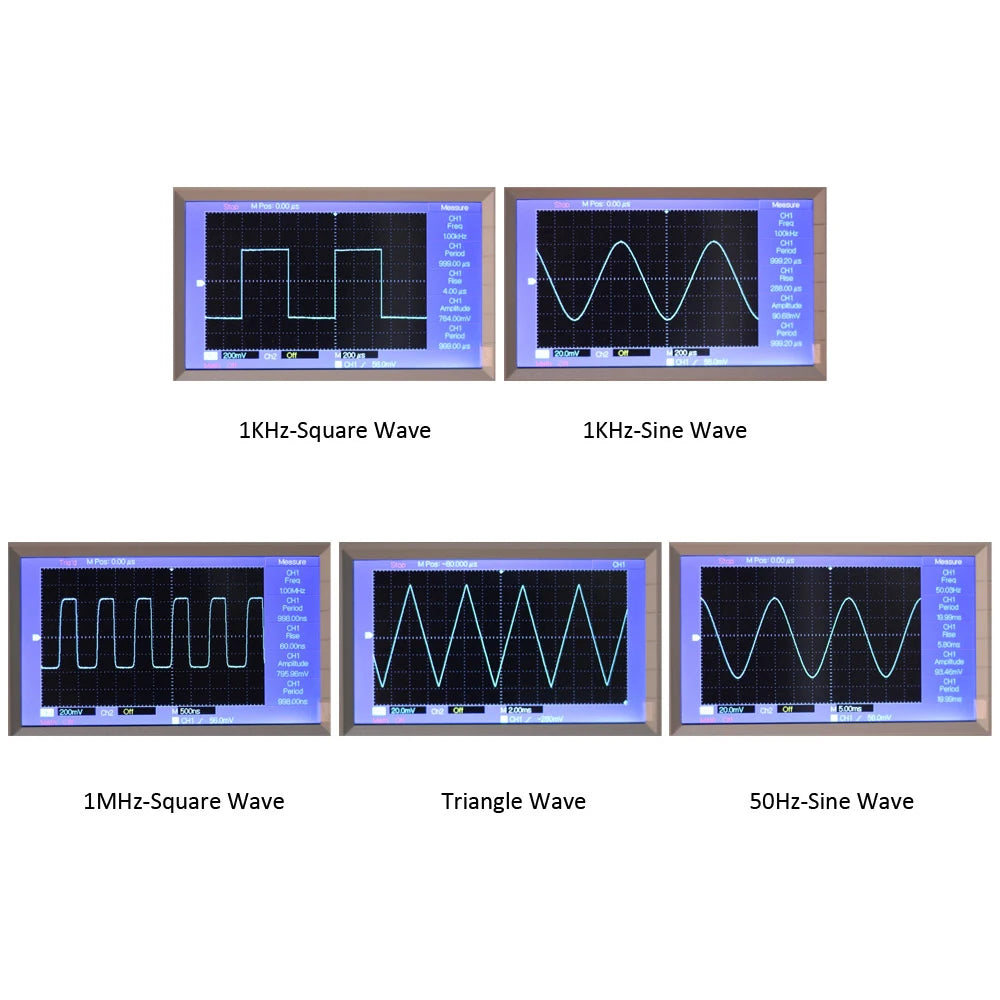

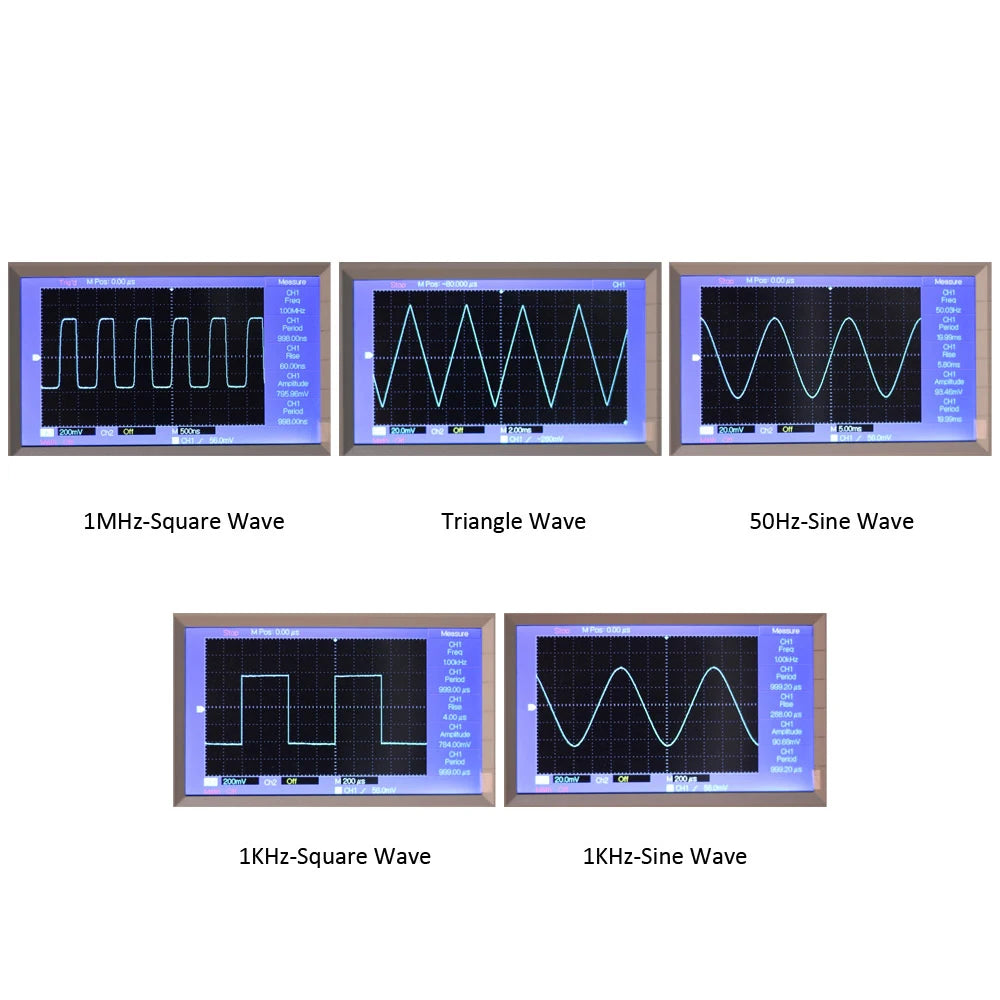

  • Vizualizirajte ponašanje valnog oblika na osciloskopu za jednostavno otklanjanje grešaka pojačala, filtara i DAC-ova.
  • Jednostavno zavarivanje s komponentama za prolazne rupe i sveobuhvatnim korisničkim priručnikom na engleskom jeziku — odlično za učenje kroz izgradnju.

Specifikacije proizvoda

  • Napon napajanja: 9–12 V DC ulaz
  • Valni oblici: Sinus, Trokut & Kvadrat
  • Impedancija: 600 Ohm ±10%
  • Frekvencija: 1 Hz – 1 MHz
  • Sinusna amplituda: 0–3 V pri 9 V DC ulazu
  • Izobličenje: < 1% pri 1 kHz
  • Ravna površina: +0.05 dB, 1 Hz – 100 kHz
  • Kvadratna amplituda: 8 V (bez opterećenja) pri 9 V DC ulazu
  • Vrijeme porasta: < 50 ns pri 1 kHz
  • Vrijeme pada: < 30 ns pri 1 kHz
  • Simetrija: < 5% pri 1 kHz
  • Trokutasta amplituda: 0–3 V pri 9 V DC ulazu
  • Linearnost: < 1% do 100 kHz
  • Veličina paketa: Približno 12 × 8 × 2 cm
  • Težina paketa: 69 g
  • Broj modela: XR2206
  • Podrijetlo: Kontinentalna Kina

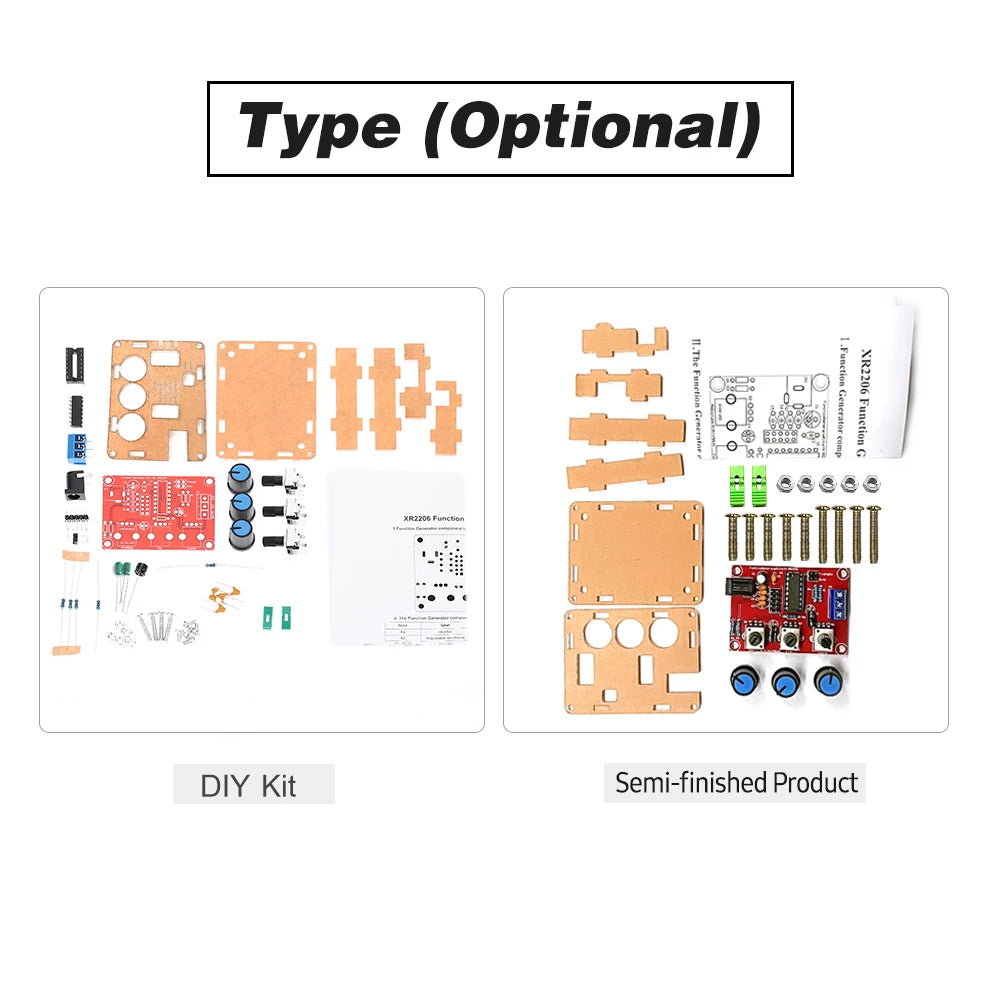

Paket uključuje:

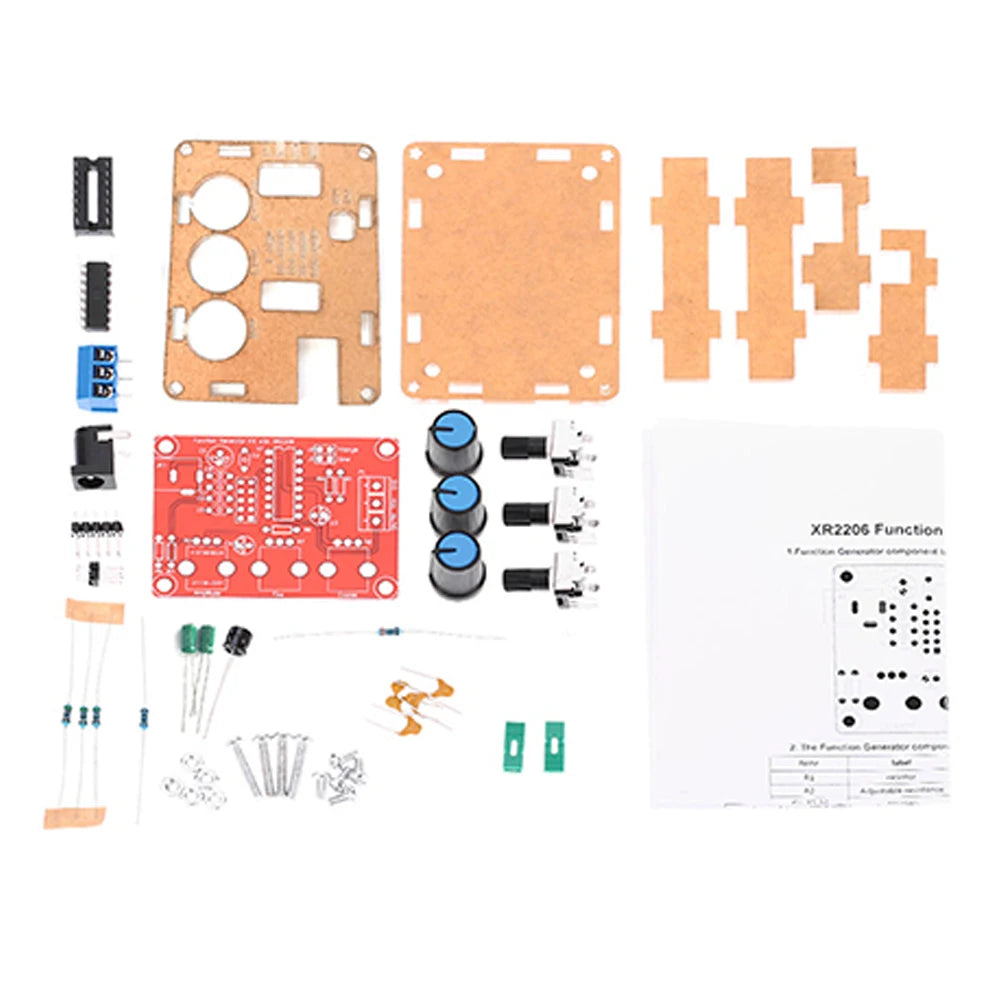

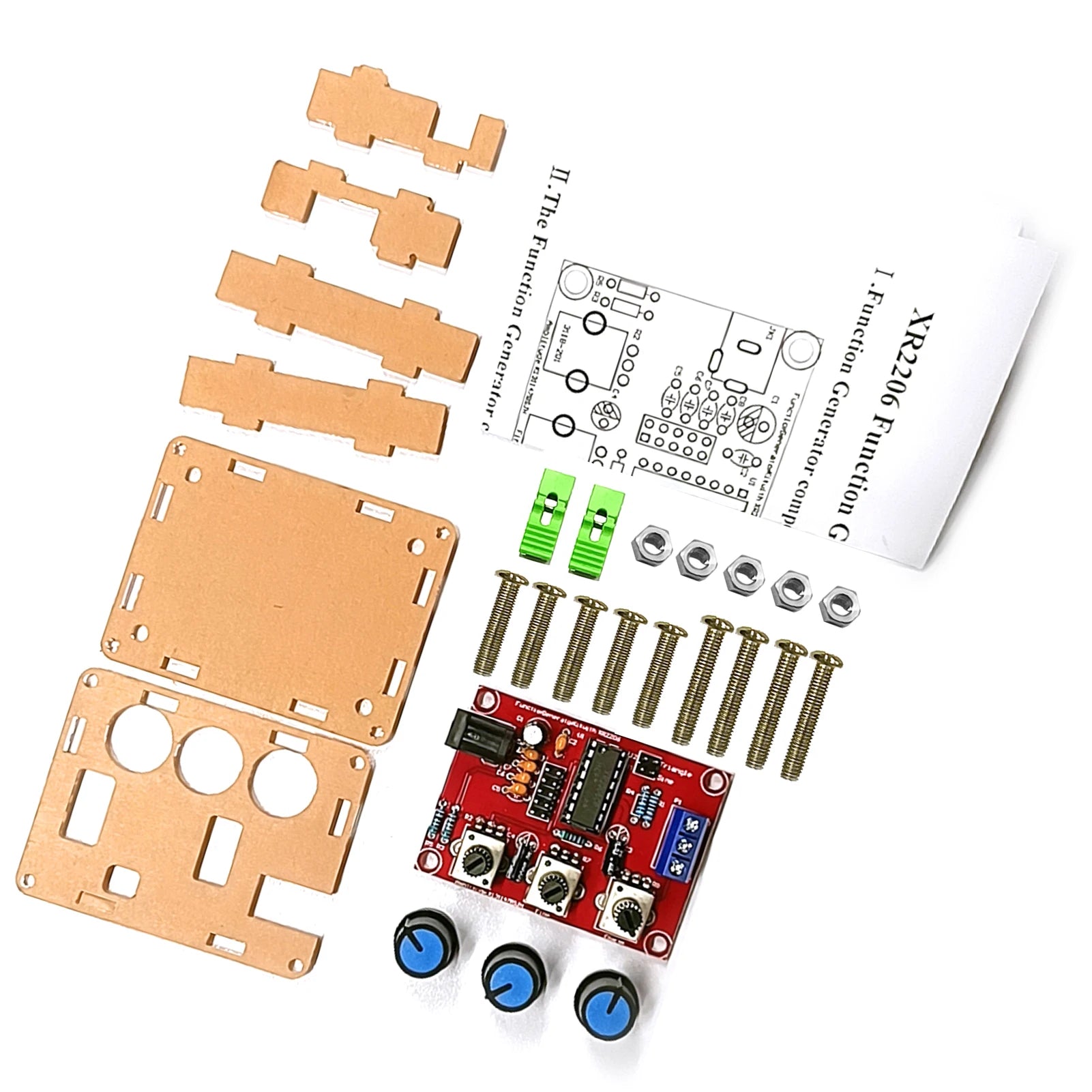

  • 1 × Signal Generator DIY Kit
  • 1 × Korisnički priručnik (engleski)

Upozorenja / Podsjetnici

Napon napajanja: 9–12 V DC. Opcija napajanja baterijom koristi 9 V bateriju (nije uključena). Slijedite uključeni engleski priručnik za sigurno zavarivanje i sastavljanje. Osigurajte ispravnu polaritet i pridržavajte se osnovnih ESD mjera opreza prilikom rukovanja elektroničkim komponentama.
