57HBS36 Zatvoreni petlja korak motor pogon set 3.0Nm Nema 23 DSP
Predstavljamo 57HBS36 set upravljača s zatvorenim krugom—kompaktno, visokoučinkovito rješenje za kretanje izgrađeno za Nema 23 aplikacije. Pokreće ga HBS57 upravljač temeljen na DSP-u i uparen je s motorom 57HBS30, ovaj sustav s zatvorenim krugom eliminira propuštene korake, omogućuje glatku visoku brzinu rada i smanjuje toplinu i vibracije. Rezultat su brža obrada, uži tolerancije i veća pouzdanost za CNC, graviranje, lasersko rezanje i projekte automatizacije. S vektorskom kontrolom u zatvorenom krugu, sustav pruža povratne informacije u stvarnom vremenu i alarme za preopterećenje, isporučujući pouzdanost sličnu AC servu po djeliću cijene. Kit je dizajniran za nadogradnju tradicionalnih postavki koraka s motorima zatvorenog kruga serije 42/57, nudeći značajne dobitke u performansama uz niske troškove.
HBS57 usvaja najnoviji posvećeni DSP čip za kontrolu motora i tehnologiju vektorske kontrole u zatvorenom krugu kako bi potpuno prevladao probleme s propuštenim koracima otvorenog kruga. Značajno poboljšava performanse pri visokoj brzini, smanjuje grijanje motora i vibracije, poboljšava brzinu obrade i točnost te smanjuje potrošnju energije. Kada je motor kontinuirano preopterećen, upravljač pravovremeno šalje alarmni signal, pružajući pouzdanost usporedivu s AC servo sustavima. To čini nadogradnju s konvencionalnih sustava koraka jednostavnom i isplativom, s ukupnim troškom otprilike 50% usporedive AC servo solucije.
Sva elektronička i mehanička oprema, uređaji i strojevi koje prodaje InterCyprus zemljama EU su CE certificirani i imaju dvogodišnje jamstvo.
Prednosti & Savjeti
- Uživajte u poboljšanoj točnosti i brzini s kontrolom u zatvorenom krugu koja sprječava propuštene korake i smanjuje rezonancu i nakupljanje topline.
- Iskoristite fleksibilnu podjelu (2–256) i do 51200 koraka po krugu za precizno pozicioniranje, s konfigurabilnim modovima pulsa (jedan puls zadano; dvostruki puls softverski prilagodljiv).
- Koristite postavku prirodnog hlađenja za umjerene opterećenja; osigurajte odgovarajuće napajanje DC24–60V i pravilno ožičenje kako biste maksimizirali performanse i dugovječnost.
Specifikacije proizvoda

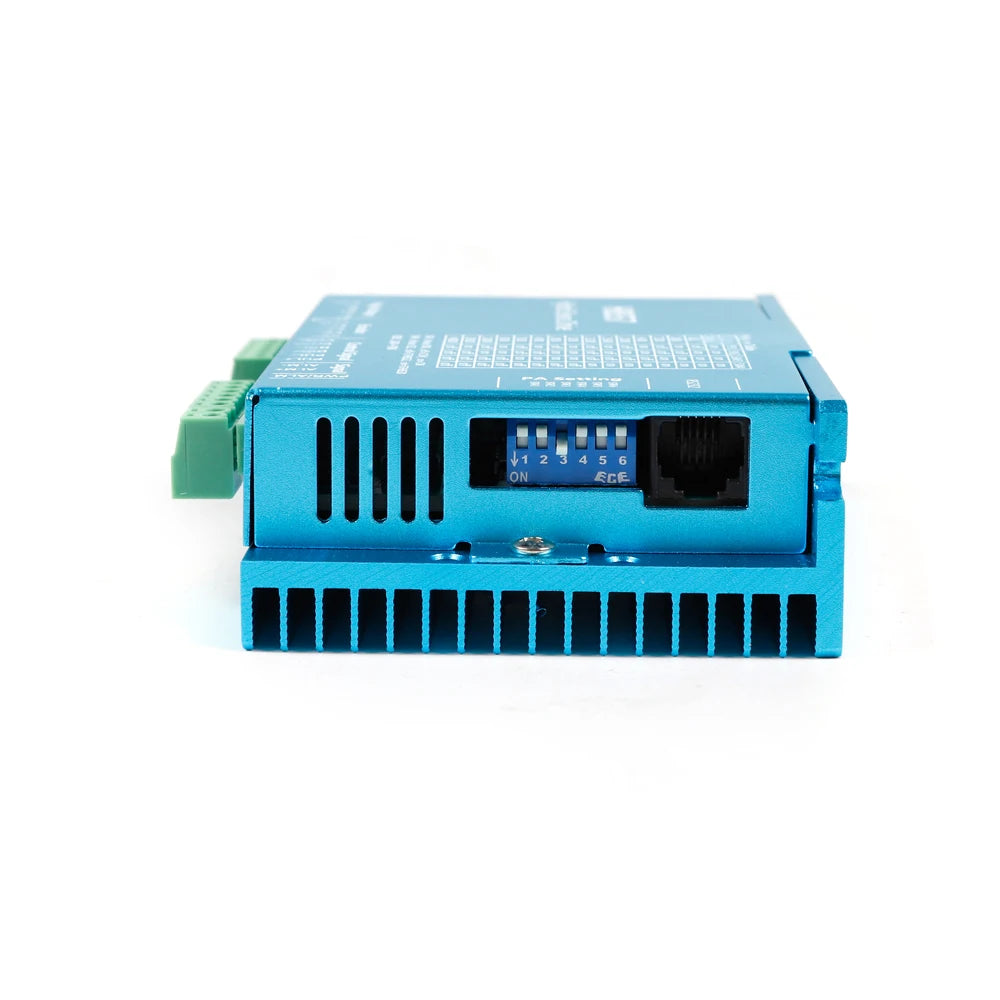

- Model upravljača: HBS57
- Napon: DC 24–60V
- Faza struje: 5A/faza (maksimalno)
- Podjela: 2–256
- Maksimalni koraci po krugu: 51200
- Procesor: 32-bitni DSP
- Napon pulsa: kompatibilan s 5V–24V
- Frekvencija odziva: do 200 kHz
- Mod pulsa: Jedan puls (zadano); dvostruki puls (softverski prilagodljiv)
- Metoda hlađenja: Prirodno hlađenje
- Model motora: 57HBS30
- Struja faze motora: 4.0 A/faza
- Moment: 3.0 Nm
- Promjer osovine: 8 mm
- Duljina osovine: 21 mm
- Kut koraka: 1.8°
- Točnost koraka: ±5%
- Površinska temperatura: 80°C ili manje (ocijenjena struja)
- Motorska linija: 3 m
- Enkoderska linija: 3 m
Pakiranje uključuje

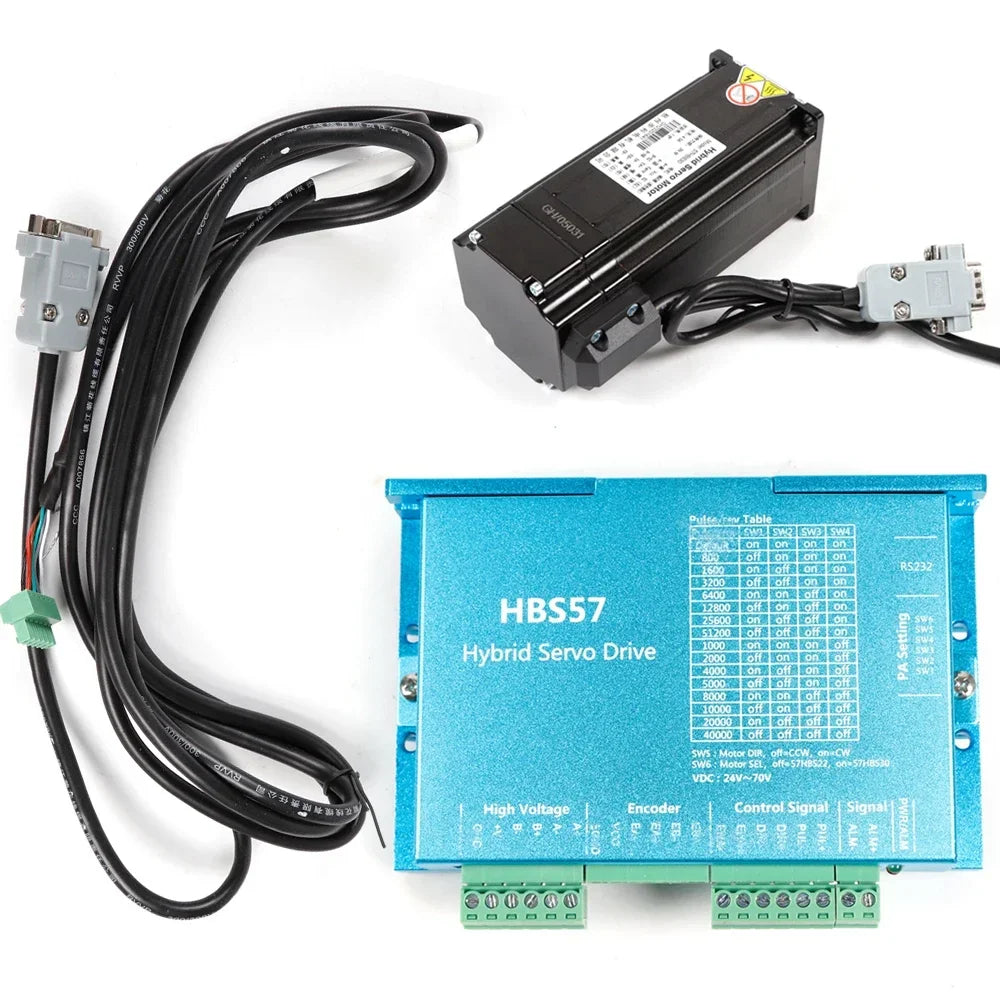

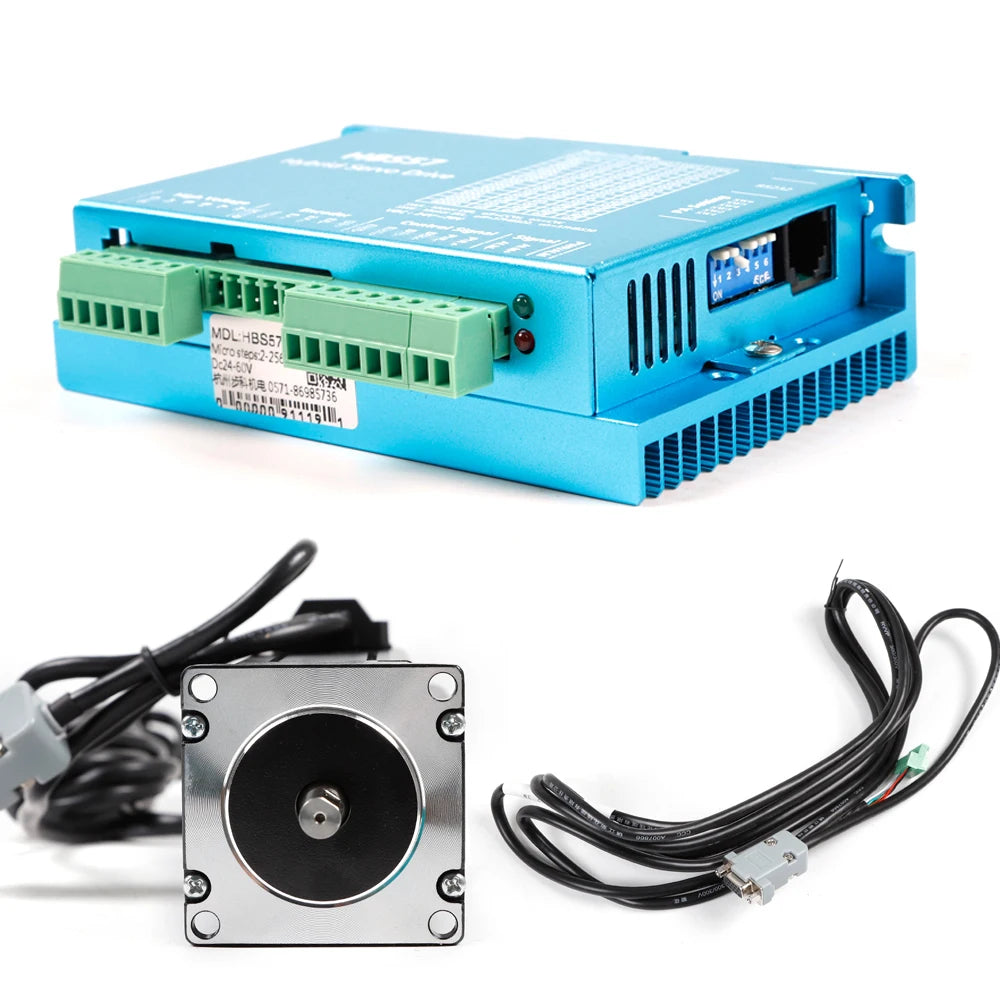

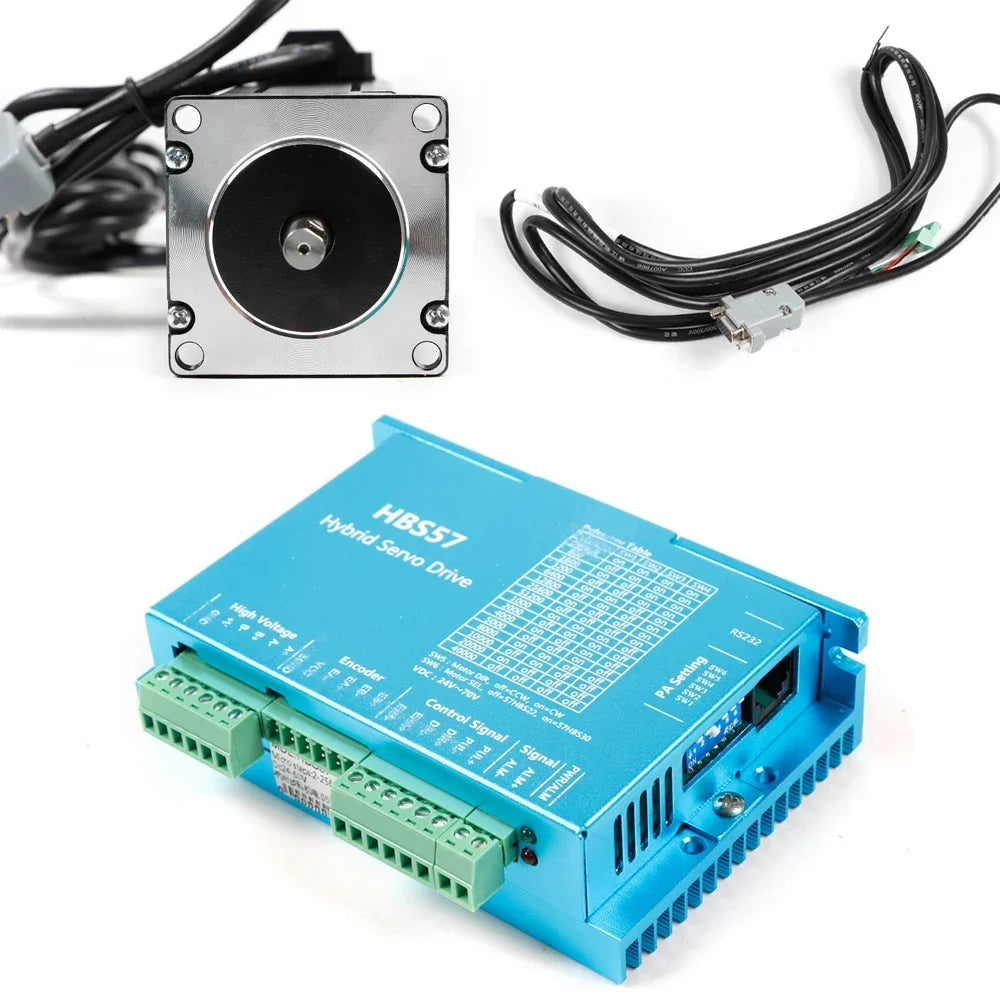

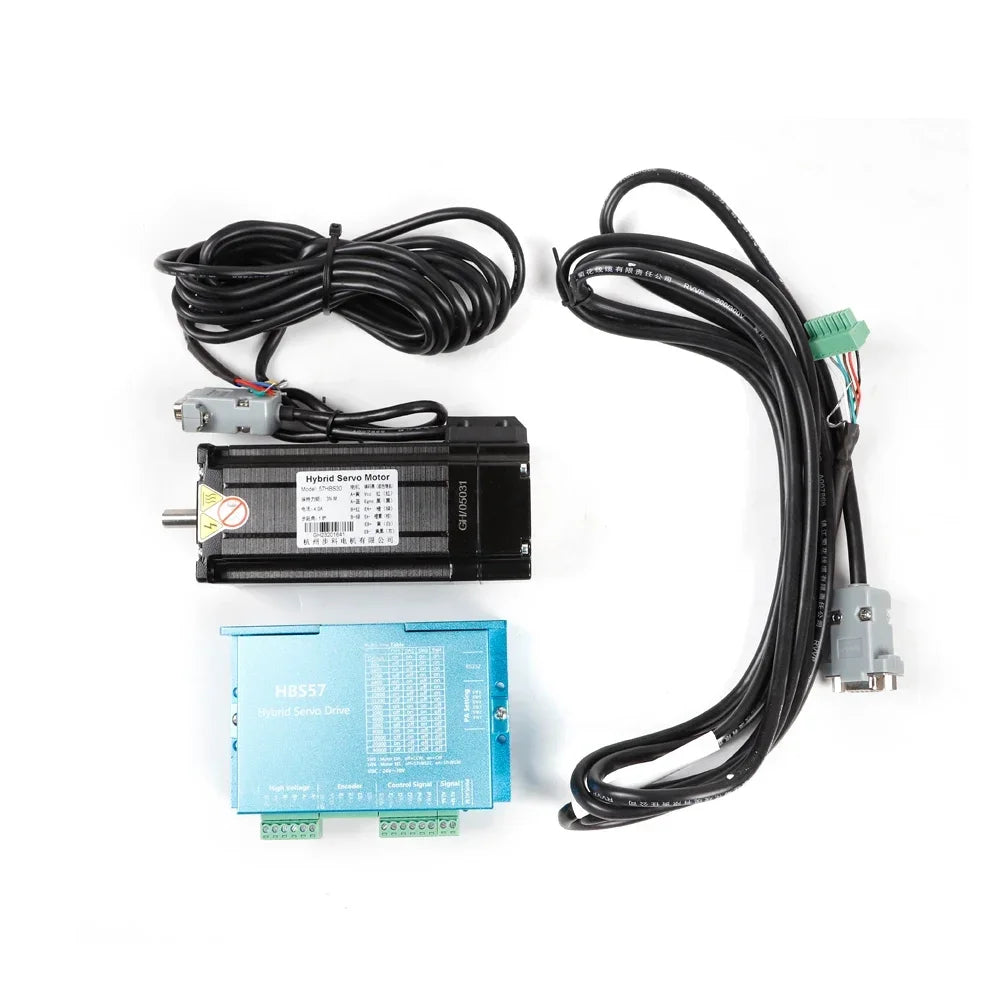

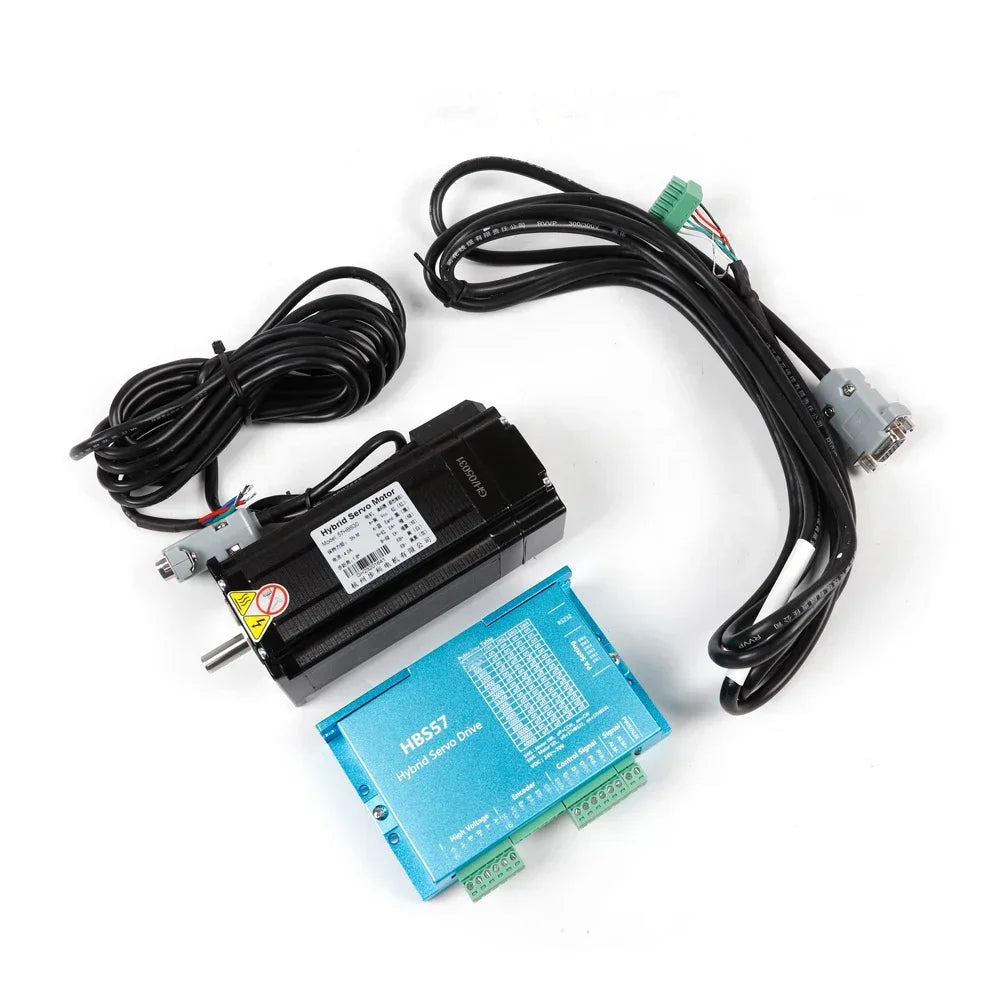

- 1x HBS57 upravljač
- 1x 57HBS30 motor
- 1x 3 m motorna linija
- 1x 3 m enkoderska linija
Upozorenja / Podsjetnici
- Molimo dopustite male razlike u bojama zbog osvjetljenja i grešku mjerenja od 1–3 cm zbog ručnog mjerenja.
- Trudimo se pružiti proizvode visoke kvalitete i brzu podršku. Ako imate bilo kakvih pitanja, molimo kontaktirajte nas — vaš upit će biti brzo odgovoreno.
Jamstvo i certifikacija: Sva elektronička i mehanička oprema, uređaji i strojevi koje prodaje InterCyprus zemljama EU su CE certificirani i imaju dvogodišnje jamstvo.
