Automaattinen piirikoe, oskilloskooppi, monimittari 9-30V anturilla

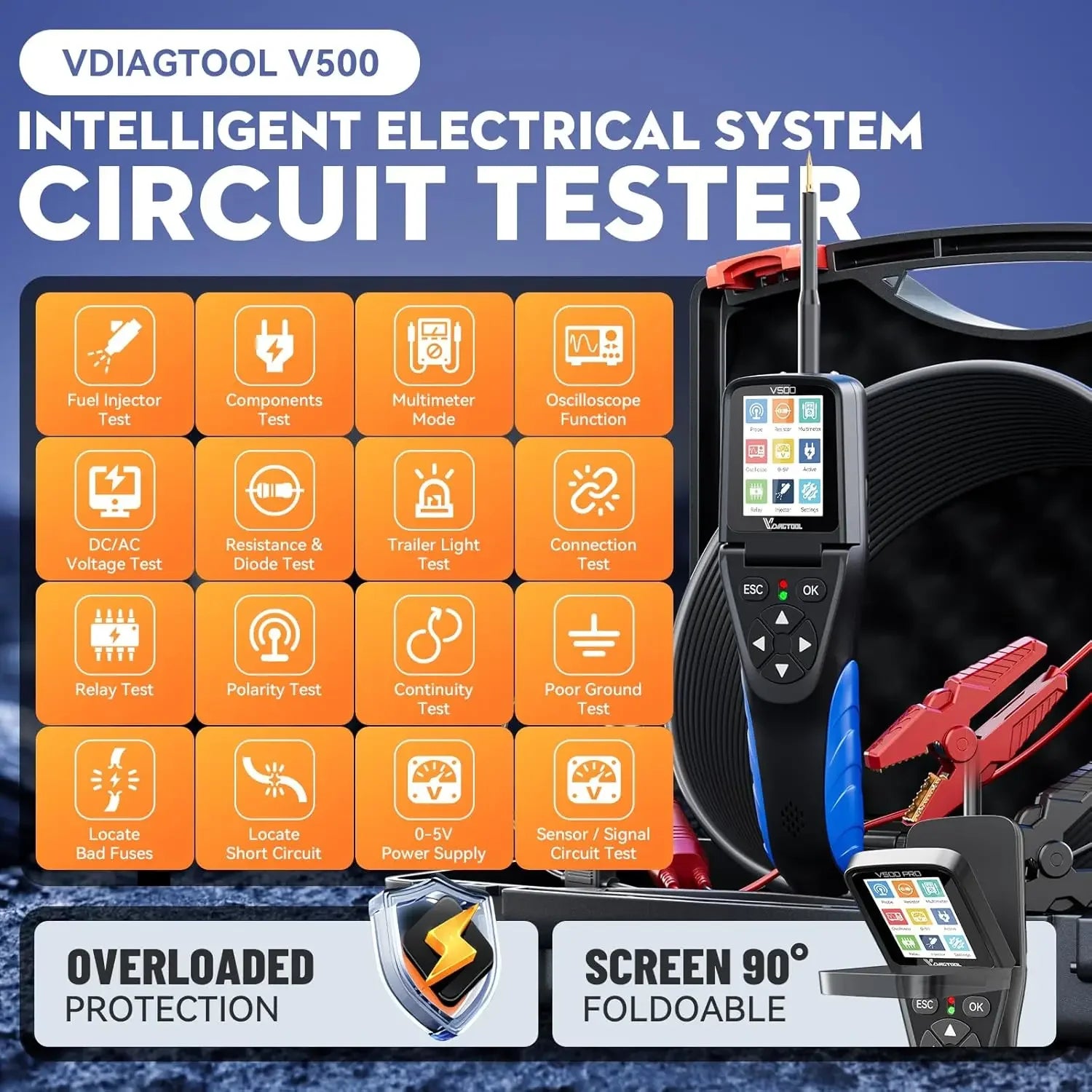

VDIAGTOOL V500 on kuusi yhdessä -diagnosointiprobe, joka on suunniteltu erityisesti 9–30V DC -automaattisten sähköjärjestelmien vianetsintään. Yhdistämällä älykäs automaattinen tunnistus, todellinen monimittari, reaaliaikaiset oskilloskooppinäkymät, säädettävä 0–5V virtalähde ja suora komponenttien aktivointi, tämä laite poistaa arvailut monimutkaisissa johdotuskorjauksissa. Laiteprosessori lukee välittömästi jännitteen, virran, vastuksen ja piirin polariteetin, mikä mahdollistaa teknikoiden ja harrastajien tunnistaa oikosulut, huonot maadoitukset tai kuolleet piirit ilman mittausmoodien vaihtamista.
Hyödyt ja käytännön vinkit

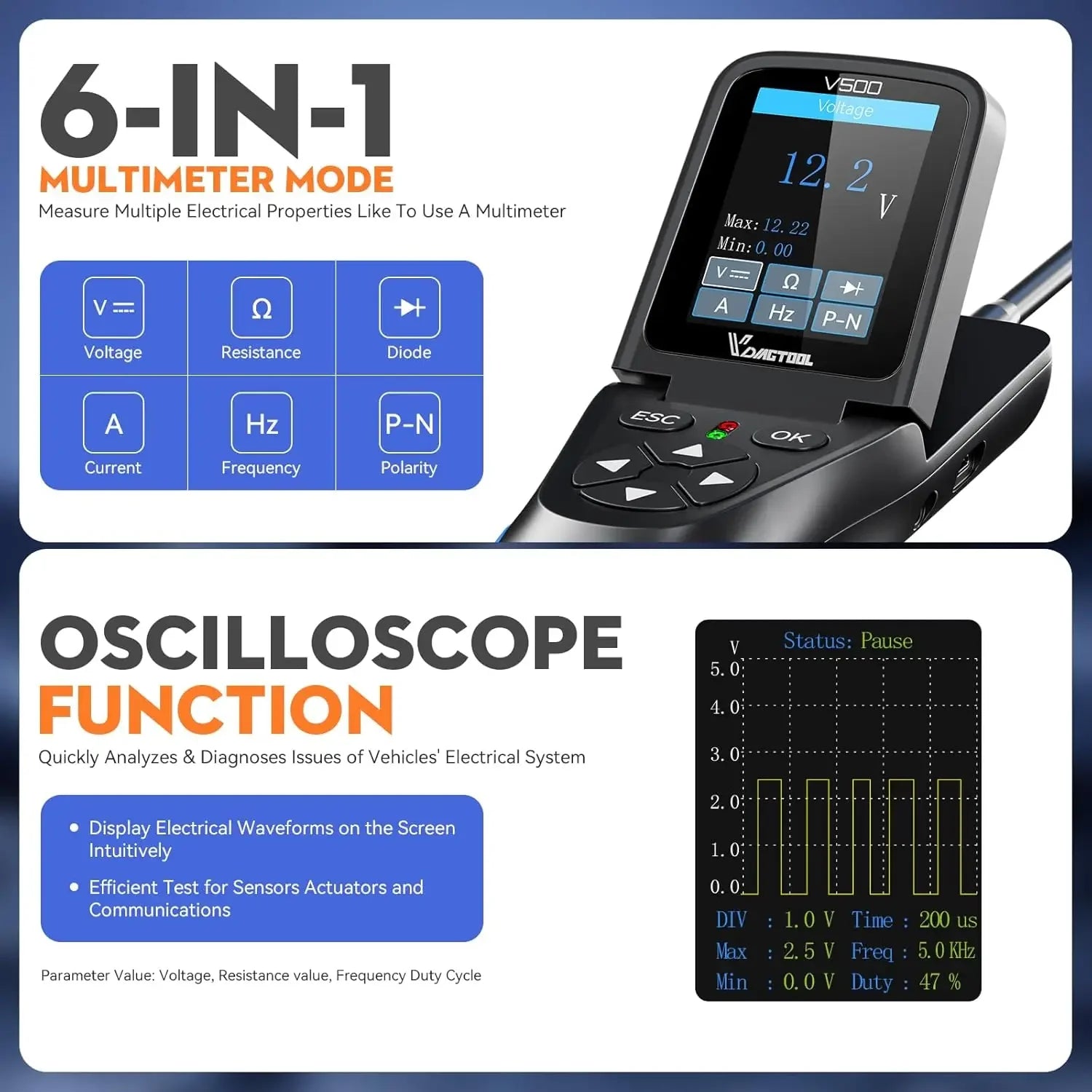

- Tallenna satunnaiset viat: Vaihda oskilloskooppimoodiin käsitellessäsi satunnaista pysähtymistä tai anturien katkeamista. Reaaliaikainen aaltomuoto näkymä paljastaa jännitepiikit ja signaalin heikkenemisen, joita staattiset monimittarit eivät tallenna.

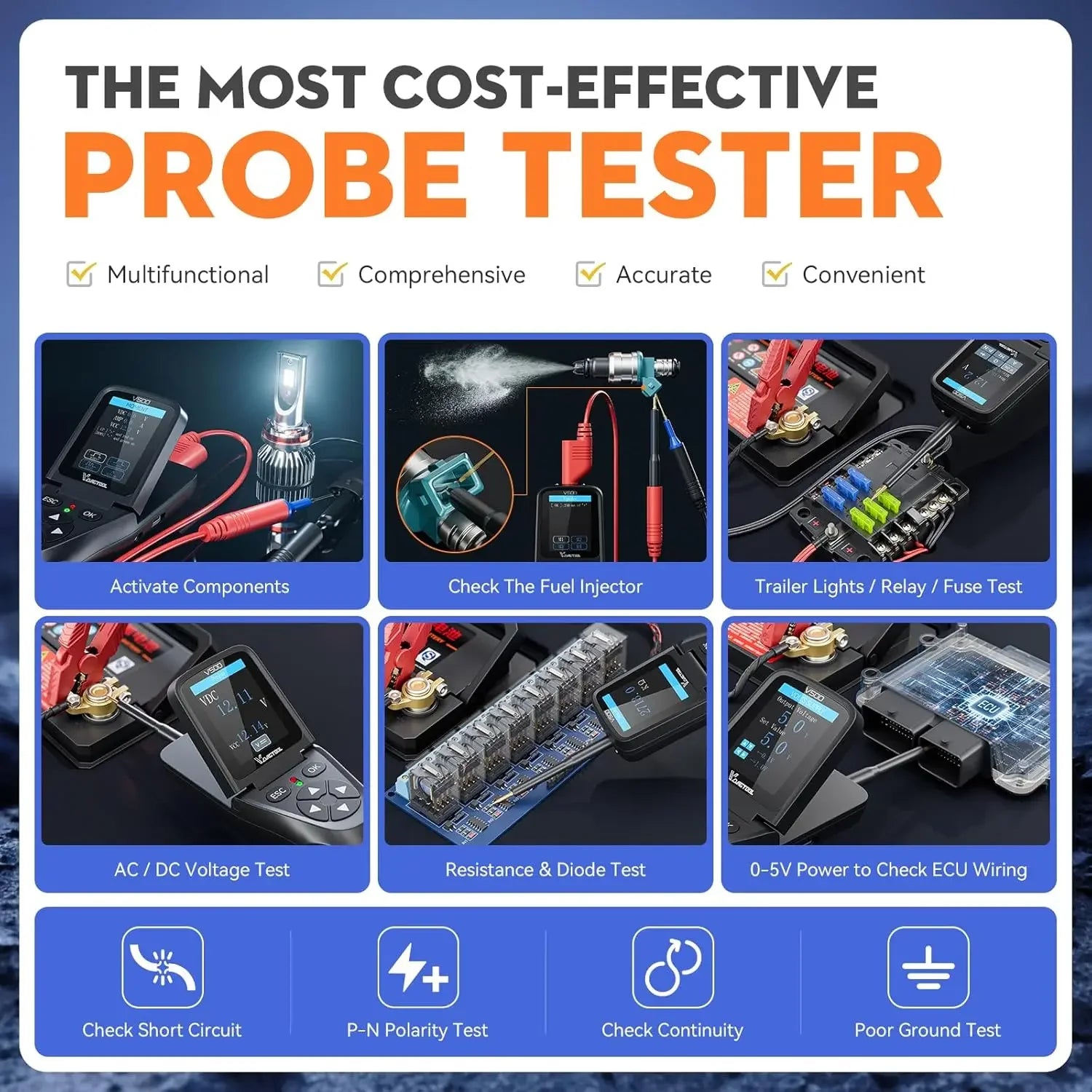

- Testaa toimilaitteita ilman irrotusta: Käytä komponenttien aktivointiominaisuutta virtalähteenä releille, jäähdytyspuhaltimille ja suuttimille suoraan proben kautta. Tämä vahvistaa mekaanisen toiminnan ennen osien vaihtopäätöstä.

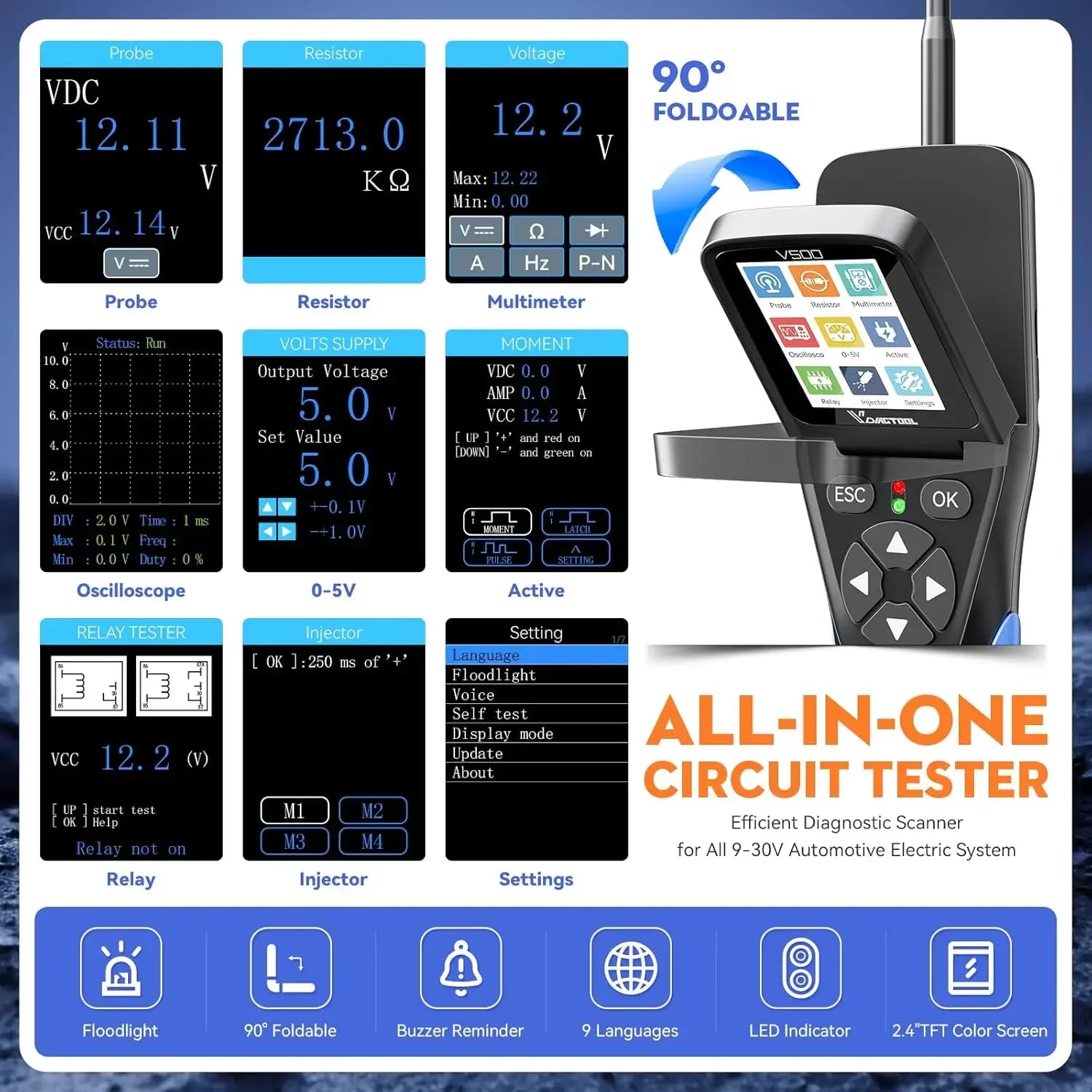

- Työskentele luottavaisesti ahtaissa tiloissa: Käännä näyttö 90 astetta säilyttääksesi ergonomisen näkymän kojelaudan paneelien alla tai moottoritilassa. Kytke integroitu LED päälle valaistaksesi pimeät sulakkeet ja syöpyneet liittimet.
Tekniset tiedot
- Yhteensopivat jännitteet: DC 9–30V (autot, kuorma-autot, moottoripyörät, kevyet merivälineet)
- Sähköranget: Jännite 2mV–100V | Vastus 0–10MΩ | Virta 2mA–25A | Taajuus 10Hz–1000KHz
- Oskilloskooppikyky: Reaaliaikainen aaltomuodon seuranta 10Hz–100KHz
- Polttoaineen suuttimen toiminta: Tuottaa neljä erilaista pulss-signaalia; tukee 110V–260V suutinperheitä
- Muoto ja viimeistely: 30 × 25 × 10 cm mitat, 2.1 kg paino, laitteisto-ohjelmistoversio 2026
Paketin sisältö

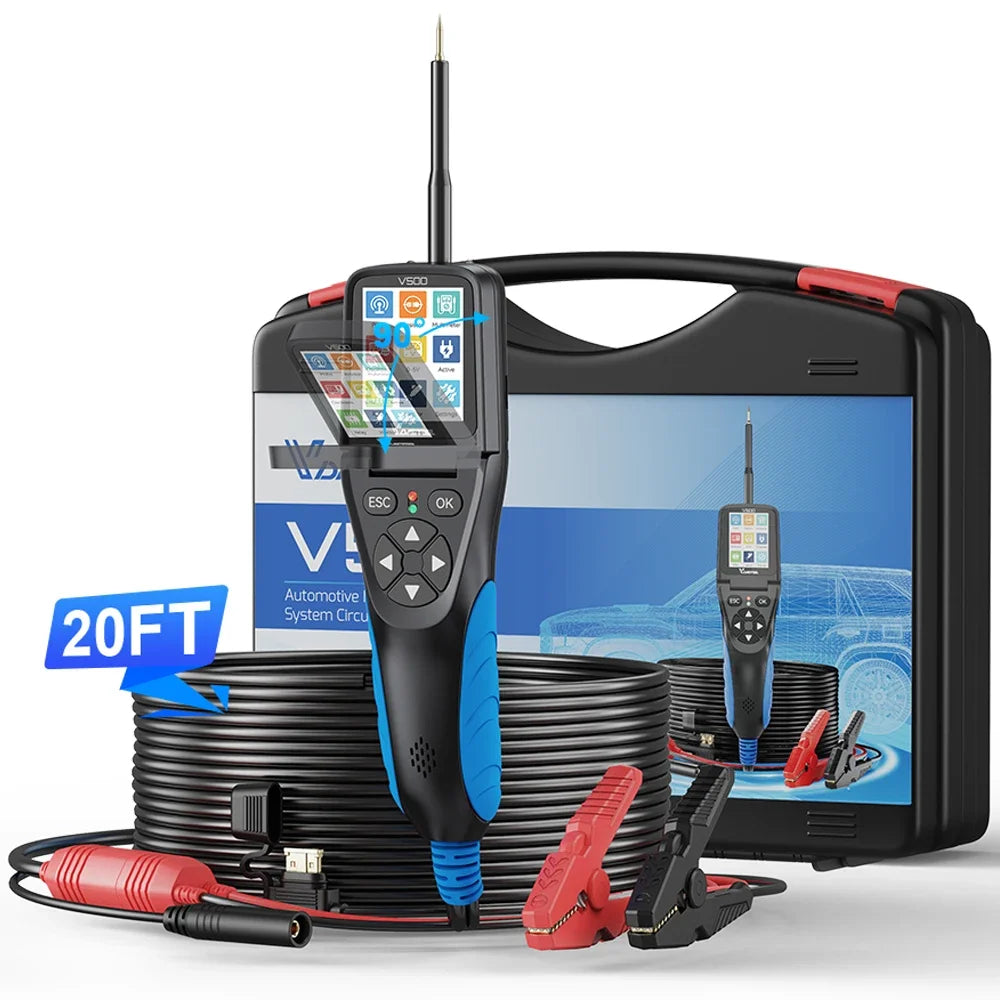

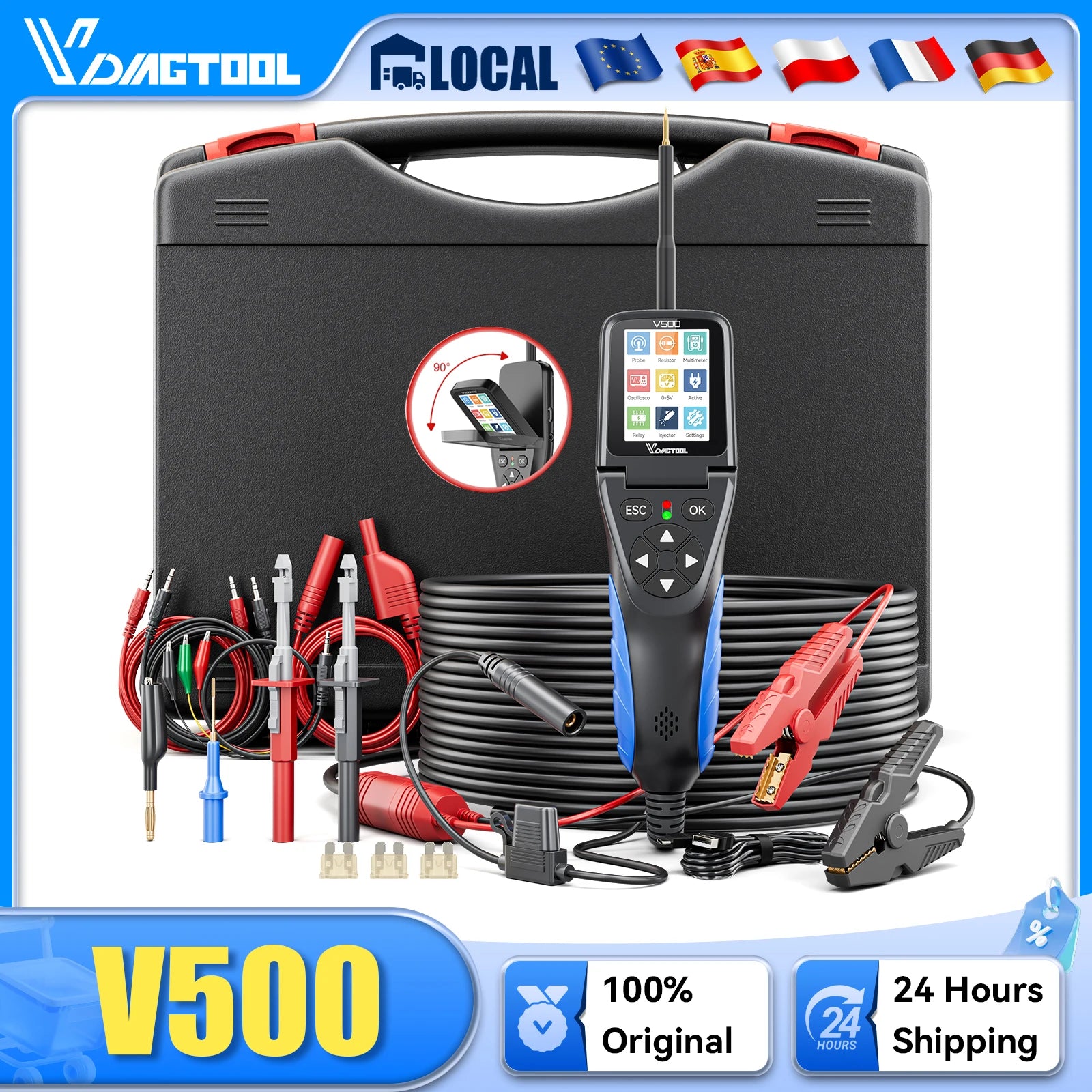

- VDIAGTOOL V500 älykäs piiritesteri integroidulla probella
- Kantokotelo, USB-latauskaapeli ja painettu pikaopas
Käyttömuistutukset
Irrota akkuvirta tai sammuta ajoneuvon sytytys ennen kuin tutkit jännitteen alaisia johtoja. Vältä piirejä, jotka ylittävät 25A maksimirajan, jotta sisäinen emolevy pysyy suojattuna sisäänrakennetun ylikuormitussuojan avulla. Anna 0–5V lähtömoduulin vakautua kolme sekuntia ennen herkän ECU:n liittämistä anturivianetsinnän aikana.Kaikki InterCypruksen myymät elektroniset ja mekaaniset laitteet, laitteet ja koneet EU-maissa ovat CE-sertifioituja ja niillä on kahden vuoden takuu.
Tarkkuusdiagnostiikkatyökalut ja luotettava palvelu vuodesta 2002 — luotettu intercyprus.com.
Kielituki: Englanti, ranska, espanja, saksa, puola, venäjä, italia, portugali ja yksinkertaistettu kiina.
