SAA 2N 3G Vektori Verkkosovitin 50KHz 3GHz 4Tuuman Näyttö

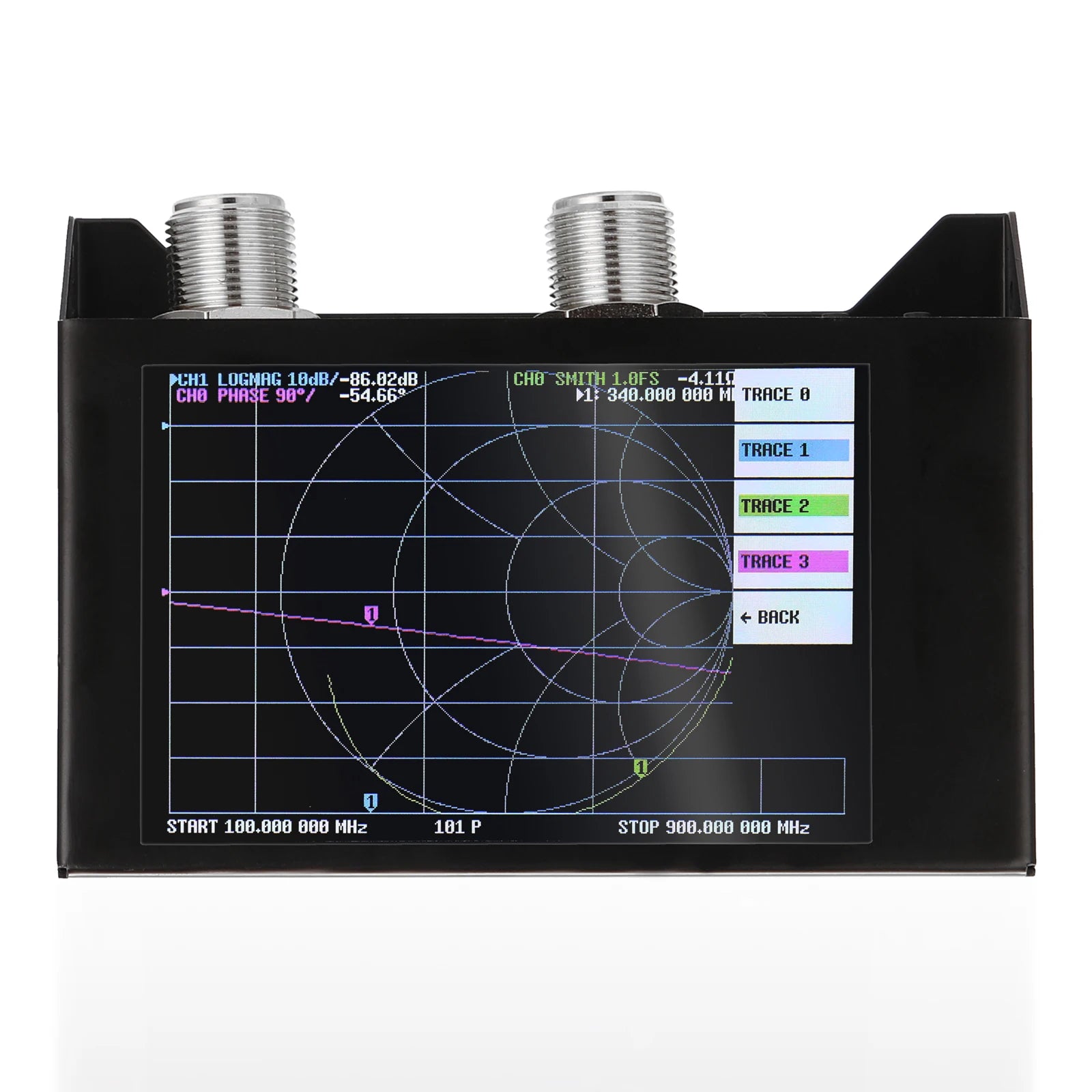

Tervetuloa SAA-2N 3G Vektori Verkkosovittimeen, kannettavaan testikaveriin, joka on suunniteltu RF-ammattilaisille ja -harrastajille. Se kattaa laajan 50 kHz - 3 GHz mittausalueen ja siinä on kirkas 4 tuuman kosketusnäyttö, tämä VNA tuo tarkat S11/S21-mittaukset, erinomaisen vakauden ja nopeat tulokset työpöydällesi tai kenttätyökalupakkiisi. Kestävä PCB+rauta-rakenne takaa pitkän käyttöiän vähäisellä huollolla, joten voit luottaa luotettaviin lukemiin projekti projektilta.

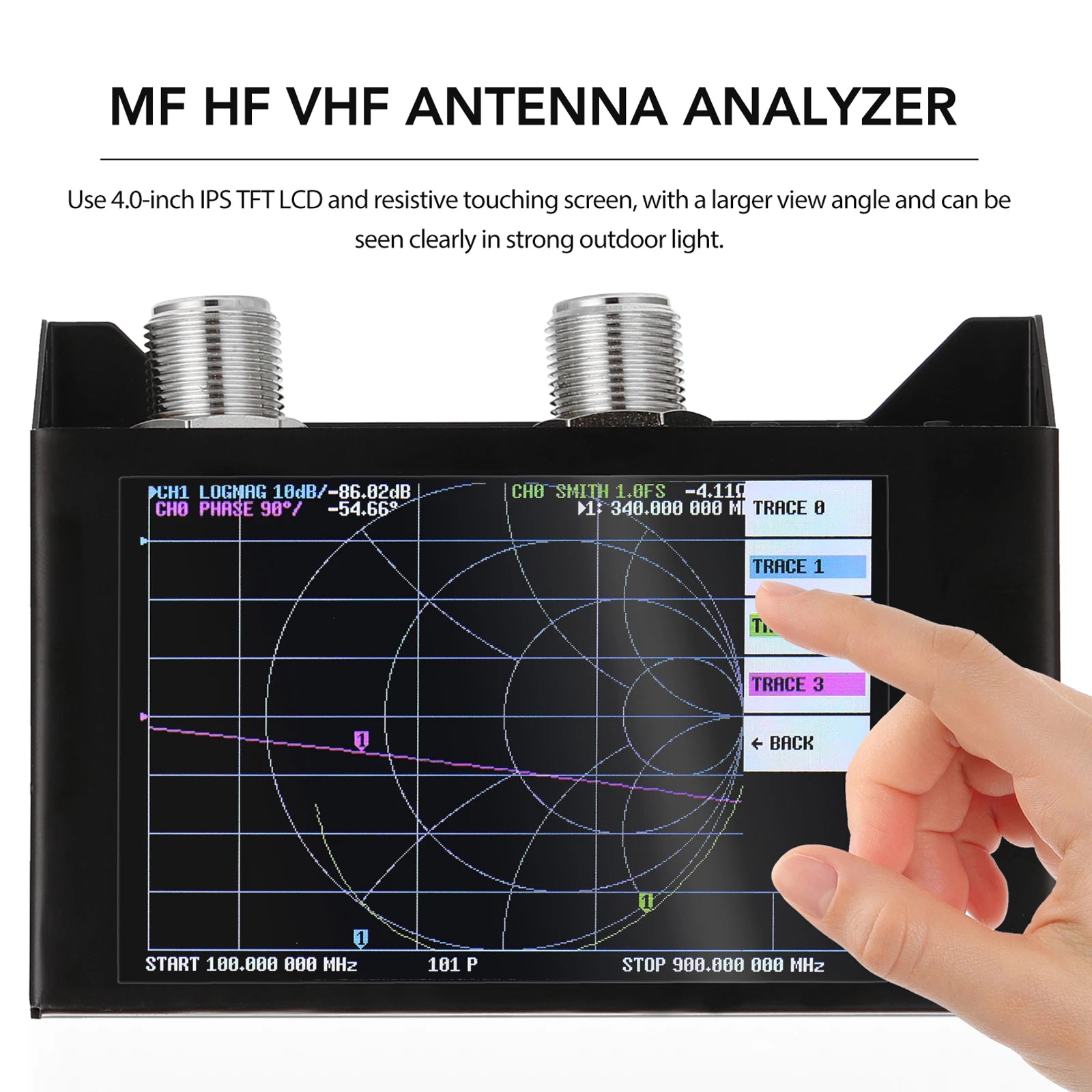

Keskeiset edut sisältävät selkeän, reagoivan 4.0 tuuman TFT LCD kosketusnäytön helppoa tietojen tarkastelua varten, korkean dynaamisen alueen tarkan kalibroinnin saavuttamiseksi ja kompaktin muotoilun, joka mahtuu laukkuusi tai työkalupakkiisi. Nopean skannaustahdin ja merkittävän USB-kyvyn ansiosta voit kalibroida, testata ja vahvistaa RF-komponentteja, kaapeleita, antenneja ja suodattimia tehokkaasti missä tahansa työskenteletkin.

Edut & Vinkit

• Käytä kalibrointitarkistuksiin ja palautushäviömittauksiin RF-kaapeleilla, suodattimilla ja antenneilla 50 kHz–3 GHz alueella.
• Kalibroi Avoin/Lyhyt/Kuorma mukana tulevilla kalibrointisarjoilla saavuttaaksesi korkeampaa mittaustarkkuutta jopa 3 GHz:ssä.
• Säilytä ja kuljeta turvallisesti mukana tulevalla EVA-säilytyspussilla; pidä laite ladattuna USB:n kautta käytön välillä.

Tuotteen tekniset tiedot

• Päämateriaali: PCB + rauta
• Väri: Musta
• Akkutyyppi: 1 x litiumakku, 3000 mAh (mukana)
• Mittaustaajuusalue: 50 kHz – 3 GHz
• Taajuustoleranssi: <2 ppm
• Taajuusvakaus: <0.5 ppm
• Järjestelmän dynaamiset alueet (kalibrointi): 70 dB (jopa 1.5 GHz), 60 dB (jopa 3 GHz)
• S11 melutaso (kalibrointi): –50 dB (jopa 1.5 GHz), –40 dB (jopa 3 GHz)
• Skannaustaajuus: 100 pistettä / sekunti

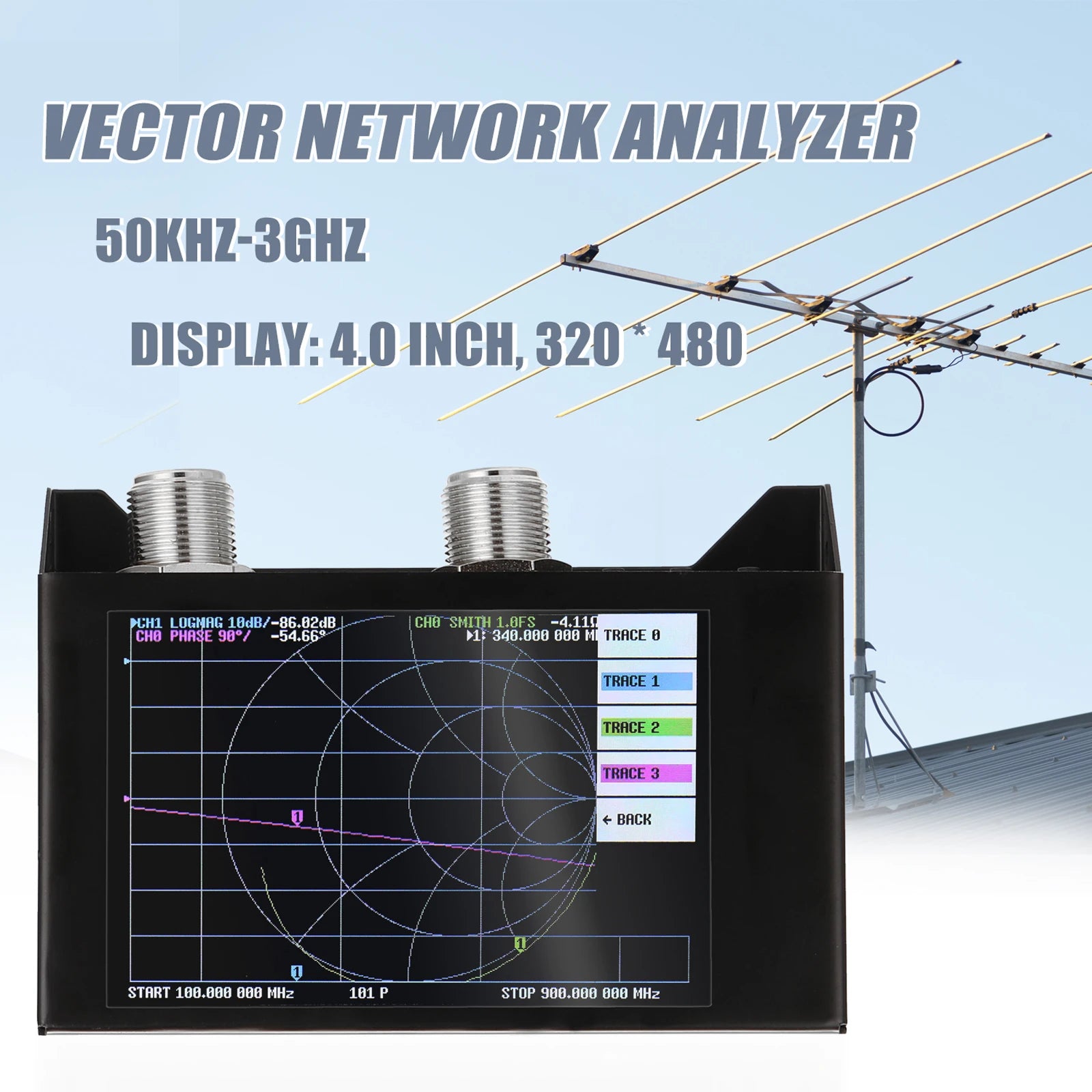

• Näyttö: 4.0 tuumaa, 320 × 480
• USB-liitäntä: Micro USB
• Virtalähde: USB, maksimi latausvirta 1 A
• Akkuliitin: JST-XH 2.54 mm
• Maksimi skannauspisteet (laitteessa): 201
• Maksimi skannauspisteet (USB): 1024
• Portti 2 palautushäviö (1.5 GHz): 20 dB (tyypillinen)
• Portti 2 palautushäviö (3 GHz): 13 dB (MIN)

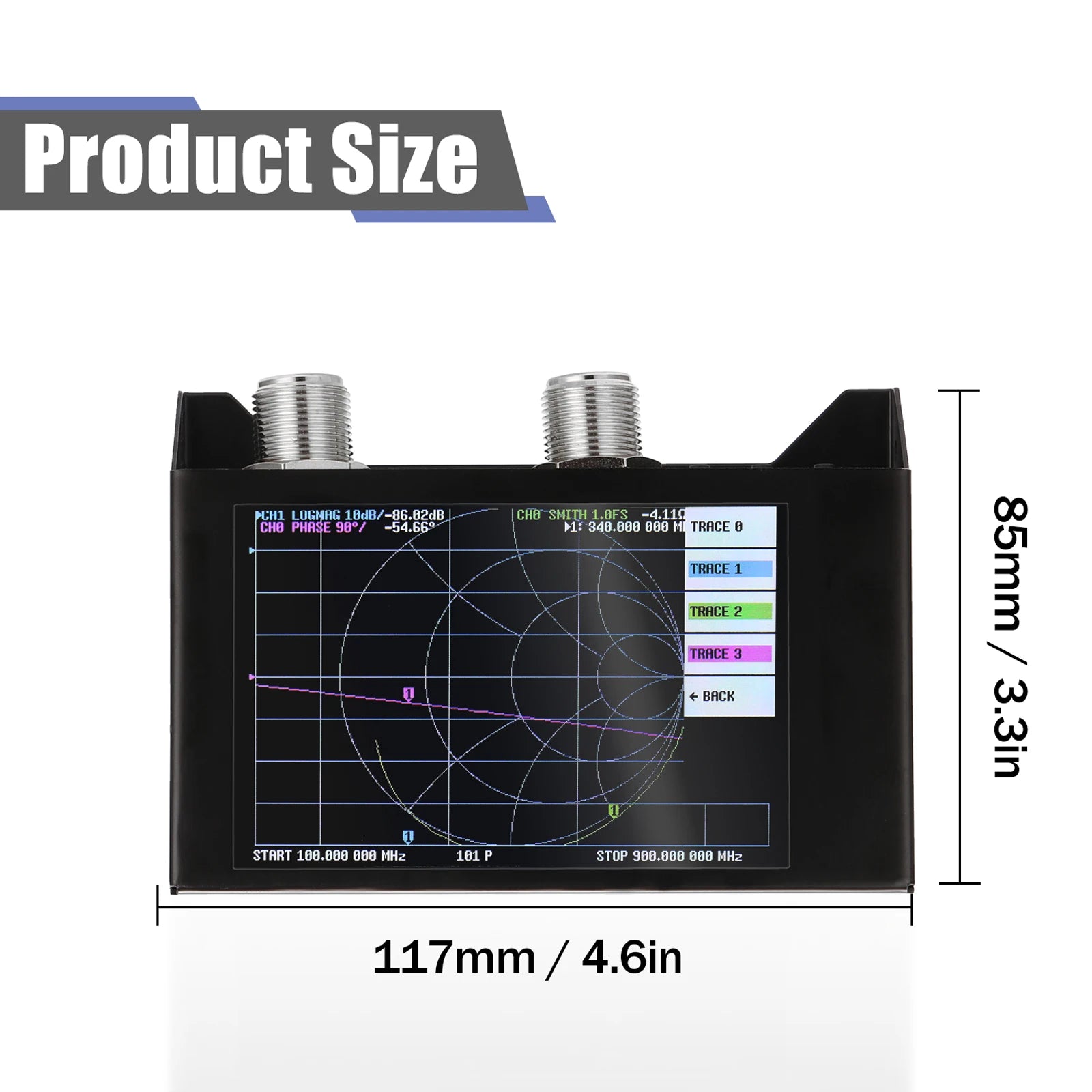

• Tuotteen koko: 117 × 85 × 25 mm (4.6 × 3.3 × 1.0 in)
• Tuotteen paino: 368 g (13.0 oz)
• Paketin koko: 215 × 137 × 85 mm (8.5 × 5.4 × 3.3 in)
• Paketin paino: 972 g (2.1 lb)

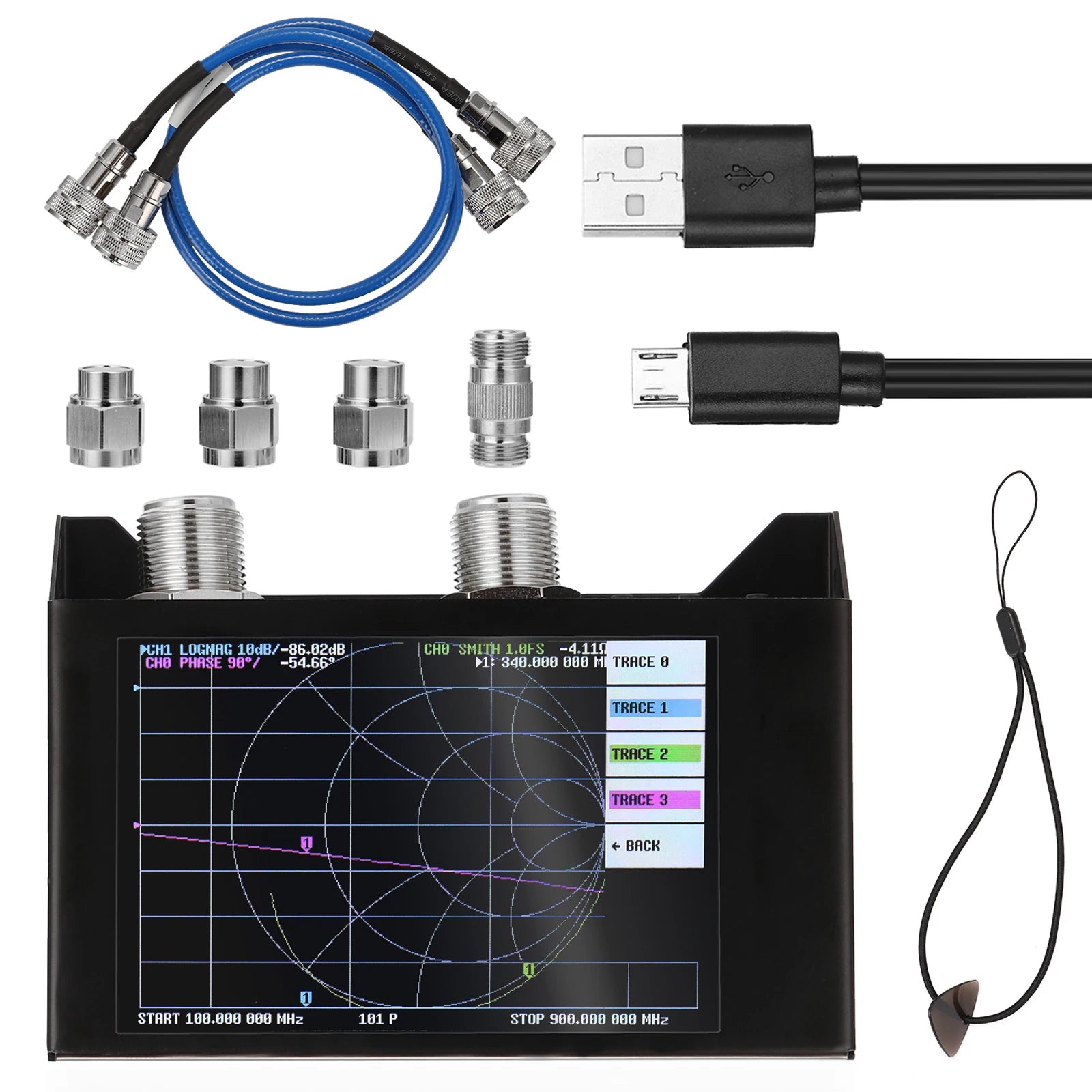

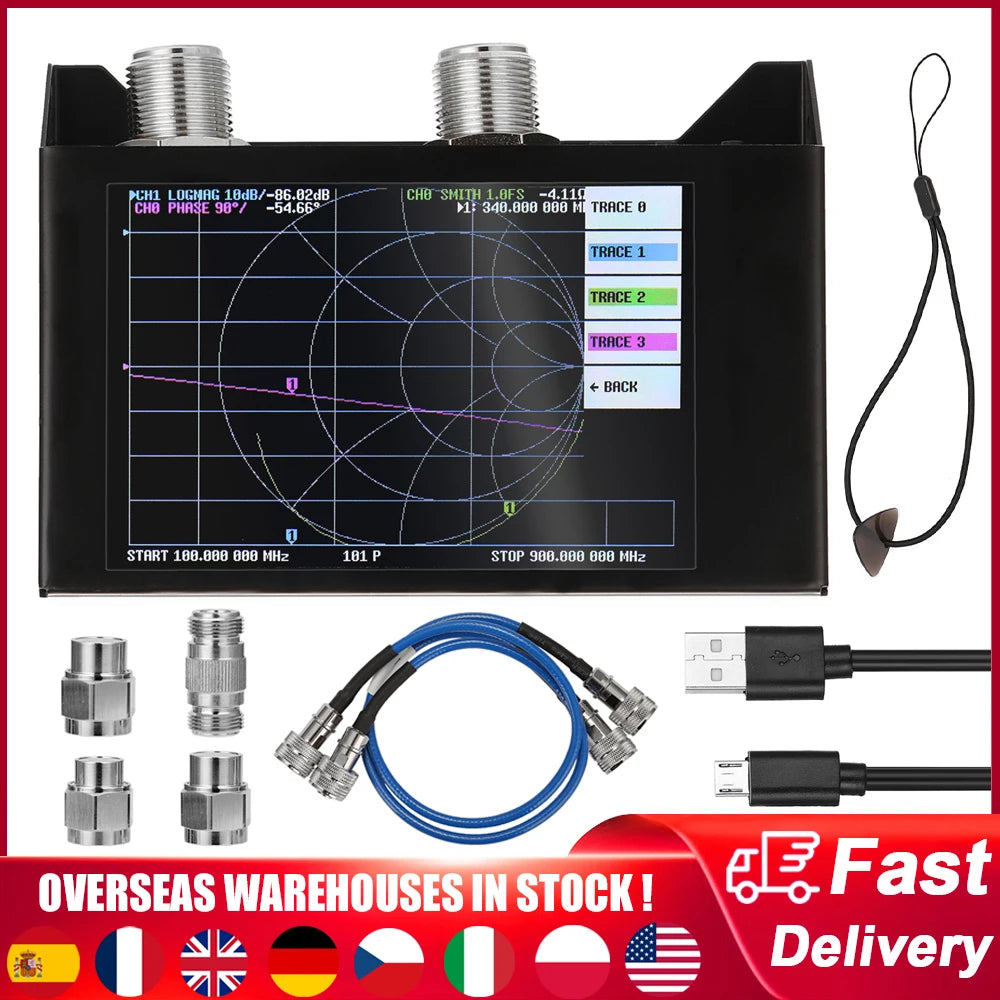

Paketin sisältö

• 1 × SAA-2N Isäntä
• 1 × Micro USB Tietokaapeli
• 2 × 500 mm N-tyypin Uros-Uros RG142-PUR RF Kaapeli
• 1 × N-tyypin Uros Kalibrointisarja - AVOIN
• 1 × N-tyypin Uros Kalibrointisarja - LYHYT
• 1 × N-tyypin Uros Kalibrointisarja - KUORMA
• 1 × N-tyypin Naaras-Naaras Liitin

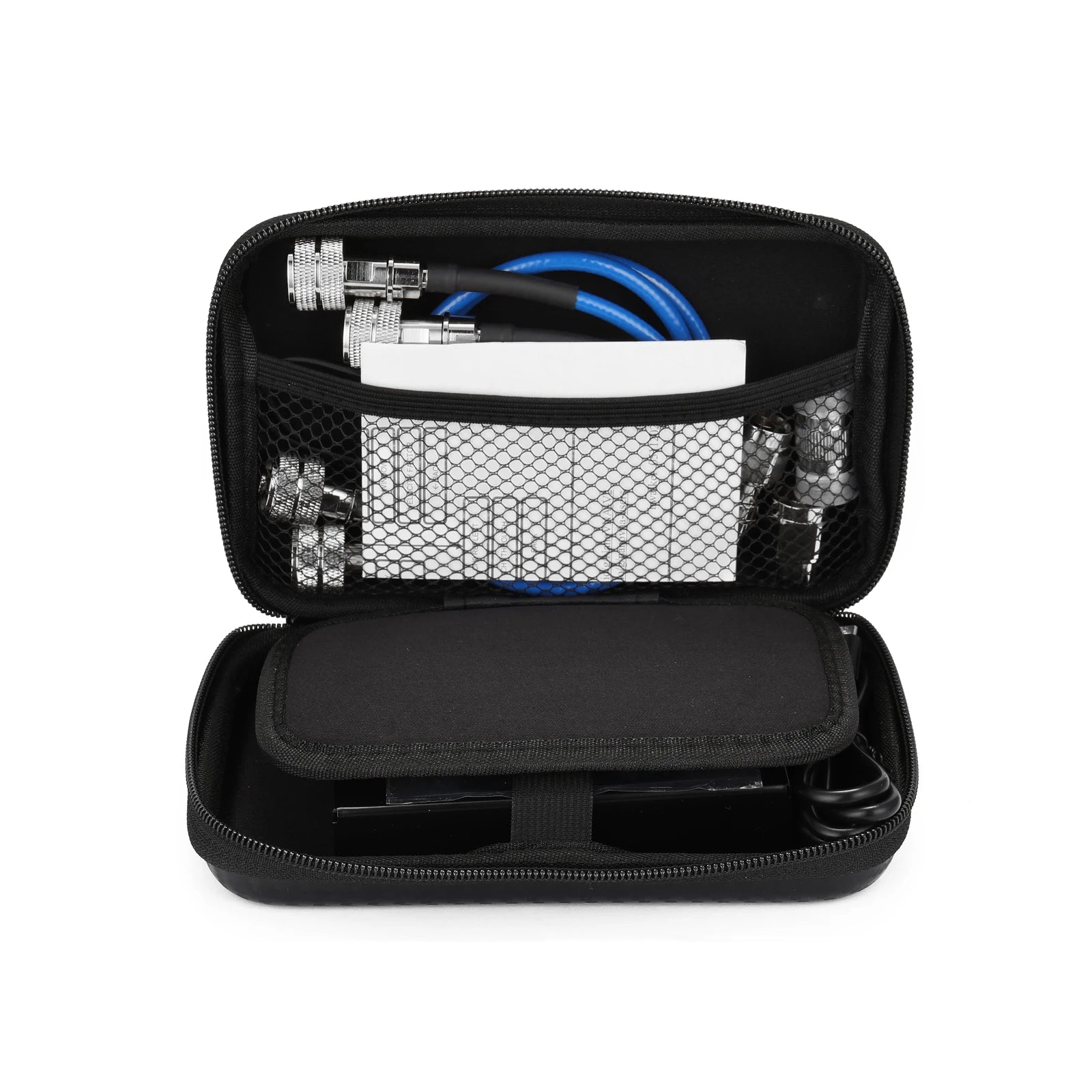

• 1 × EVA Säilytyspussi
• 1 × Kosketusnäytön Ohjauspaneeli ja Kaulanauha

Varoitukset & muistutukset

• Käsittele litiumakkua varovasti. Älä altista äärimmäiselle kuumuudelle tai kosteudelle.
• Lataa USB:n kautta enintään 1 A:lla ylikuormituksen välttämiseksi.
• Käytä mukana tulevaa EVA-pussia säilytykseen ja kuljetukseen suojataksesi laitetta vaurioilta.
• Kalibrointi tulisi suorittaa mukana toimitetuilla AVOIN/LYHYT/KUORMA-sarjoilla tarkkojen tulosten saavuttamiseksi.
