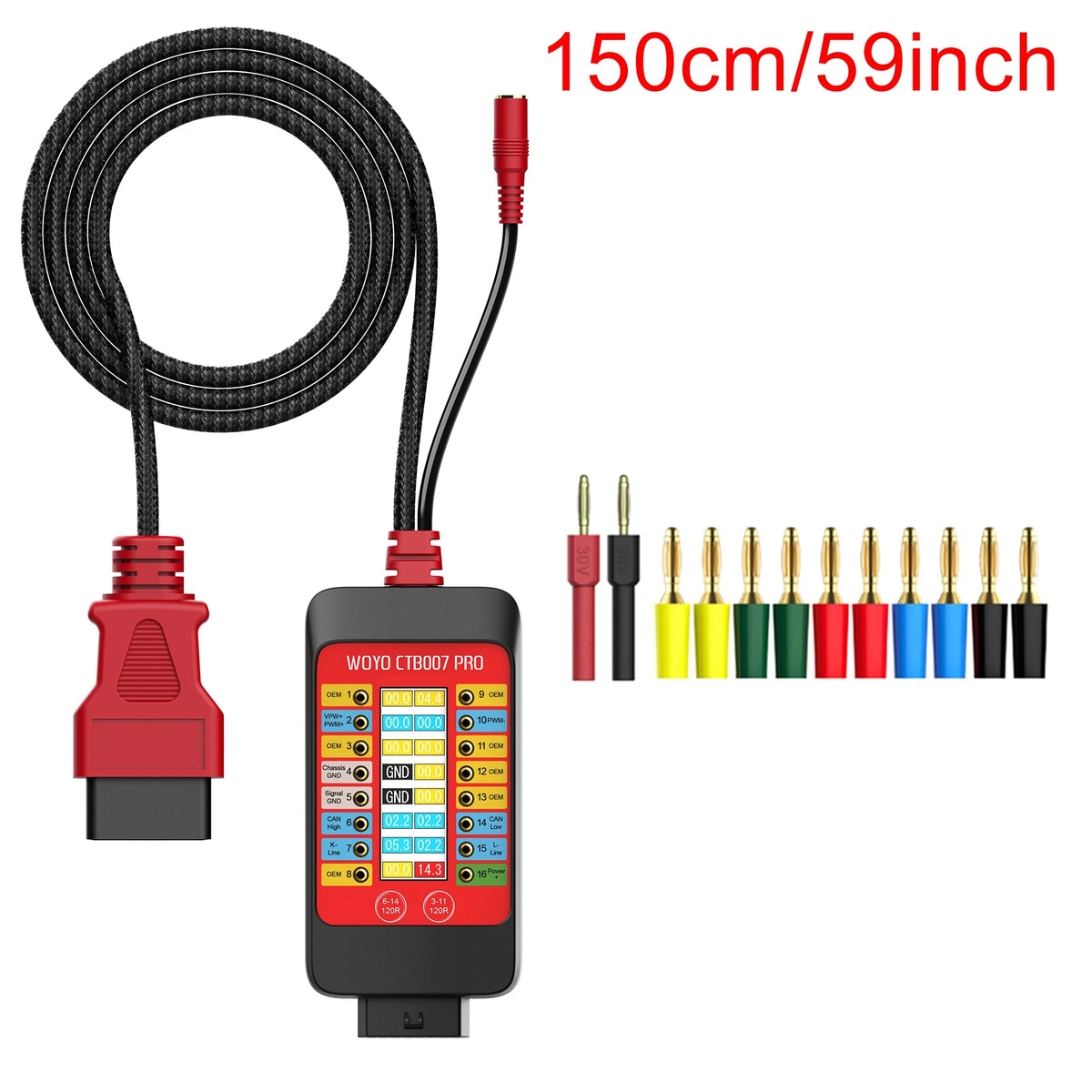

CTB007 Pro OBD2 Liitäntärasia LCD-näytöllä, 16 nastaa, 120 ohmin vastus

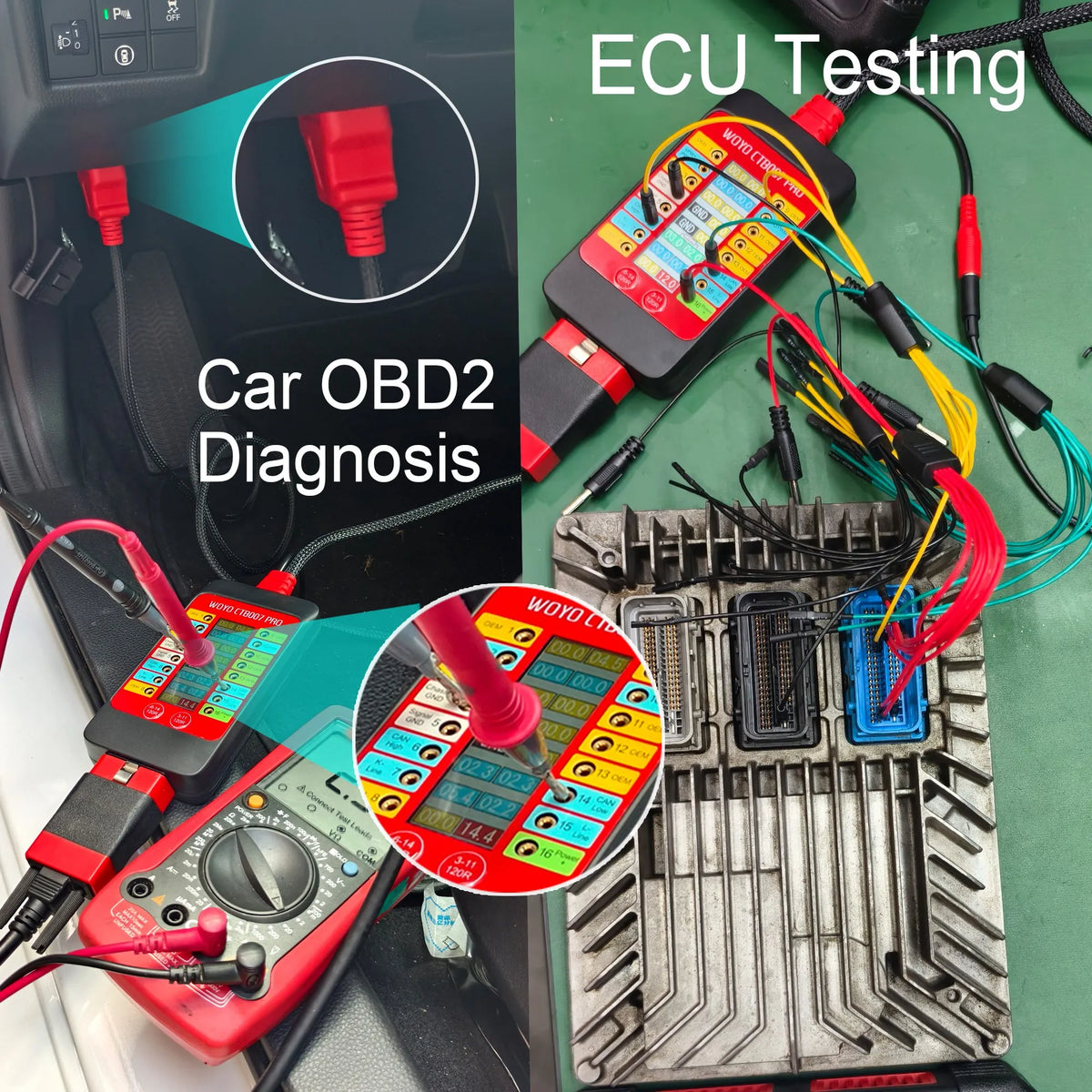

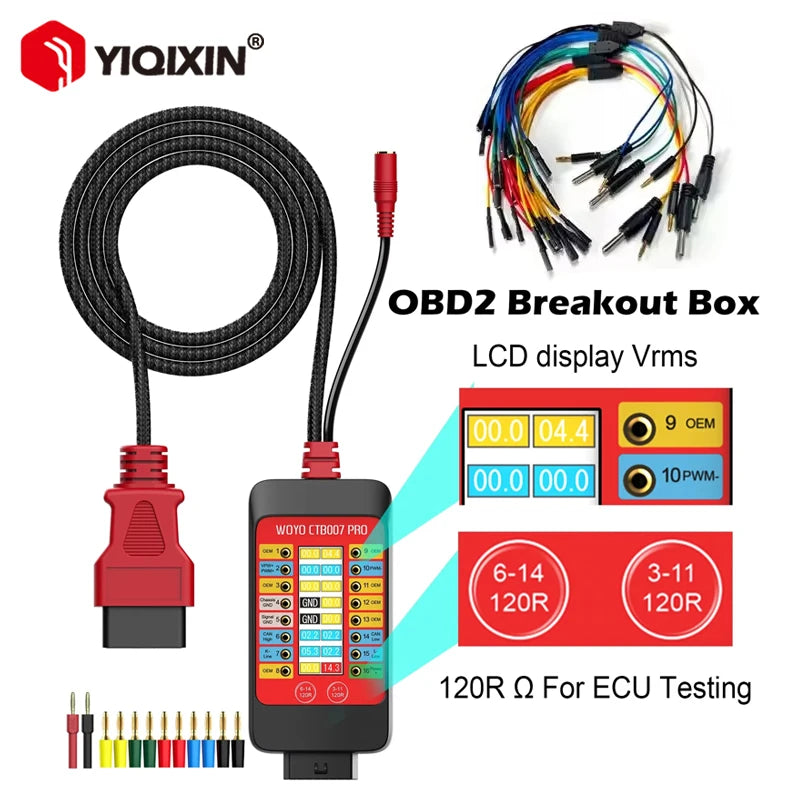

CTB007 Pro OBD2 Breakout Box LCD-näytöllä on ammattilaisille suunniteltu 12 V/24 V piirikoe- ja signaalipääsytyökalu, joka on tarkoitettu diagnostiikkaan, kehitykseen ja testaukseen. Rakennettu paljastamaan jokainen OBD-II-pinni, se auttaa sinua tarkistamaan johdotuksen, seuraamaan reaaliaikaisia jännitteitä ja liittämään turvallisesti muita diagnostiikka- tai ohjelmointilaitteita. Integroitu LCD-näyttö tarjoaa reaaliaikaisia lukemia suoraan sormiesi ulottuvilla, joten voit havaita virta-, maa- tai CAN-väyläongelmia niiden tapahtuessa.

Tärkeimpiä etuja ovat vankka CAN-testaus valinnaisella päättelyllä, nopea pinnijohdotuksen vahvistaminen retrofiteissä ja luotettava testausprosessi, joka pitää ECU:t virrassa ja saavutettavissa. Laite soveltuu sekä henkilöautoille että hyötyajoneuvoille, mikä tekee siitä monipuolisen kumppanin missä tahansa korjaamossa tai laboratoriossa.

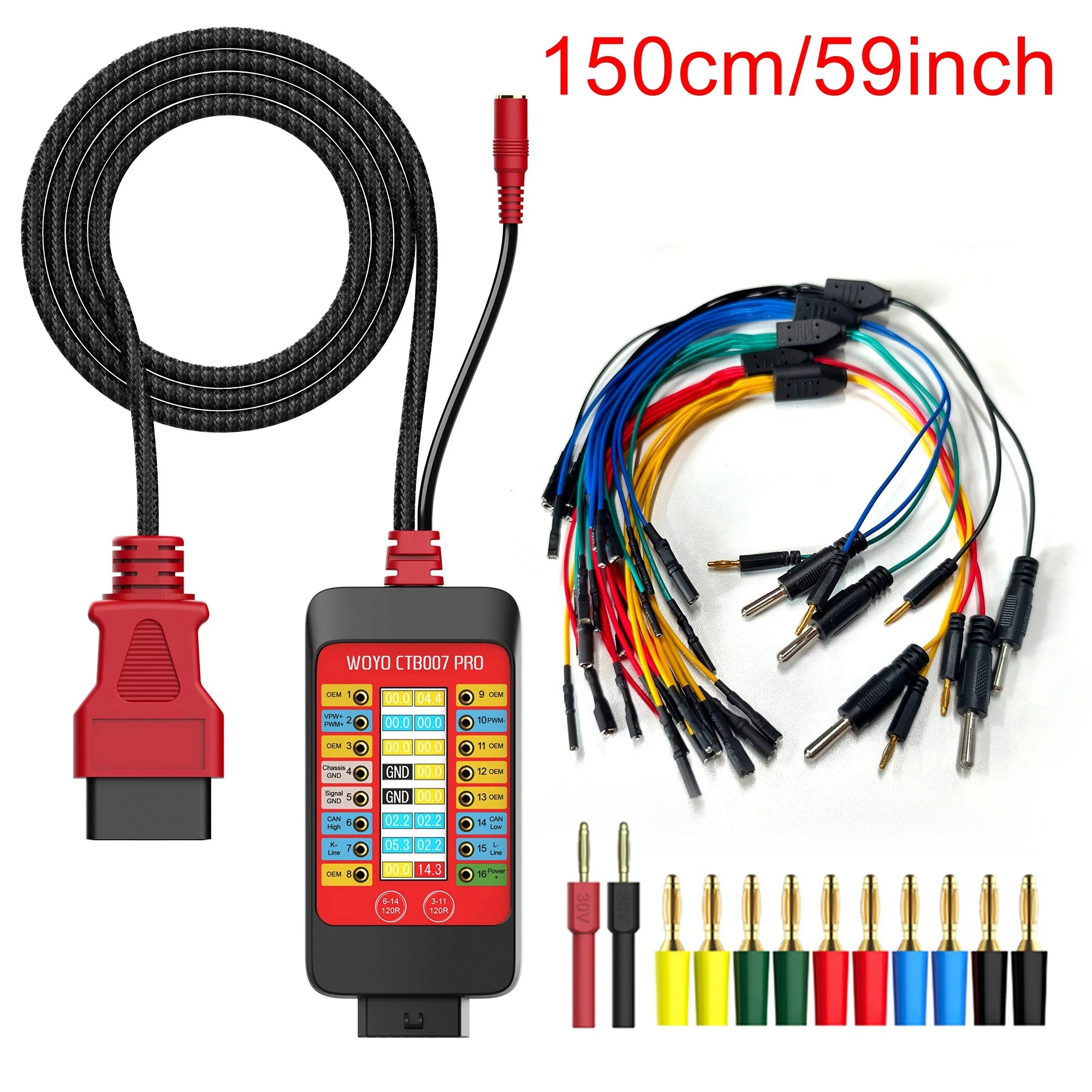

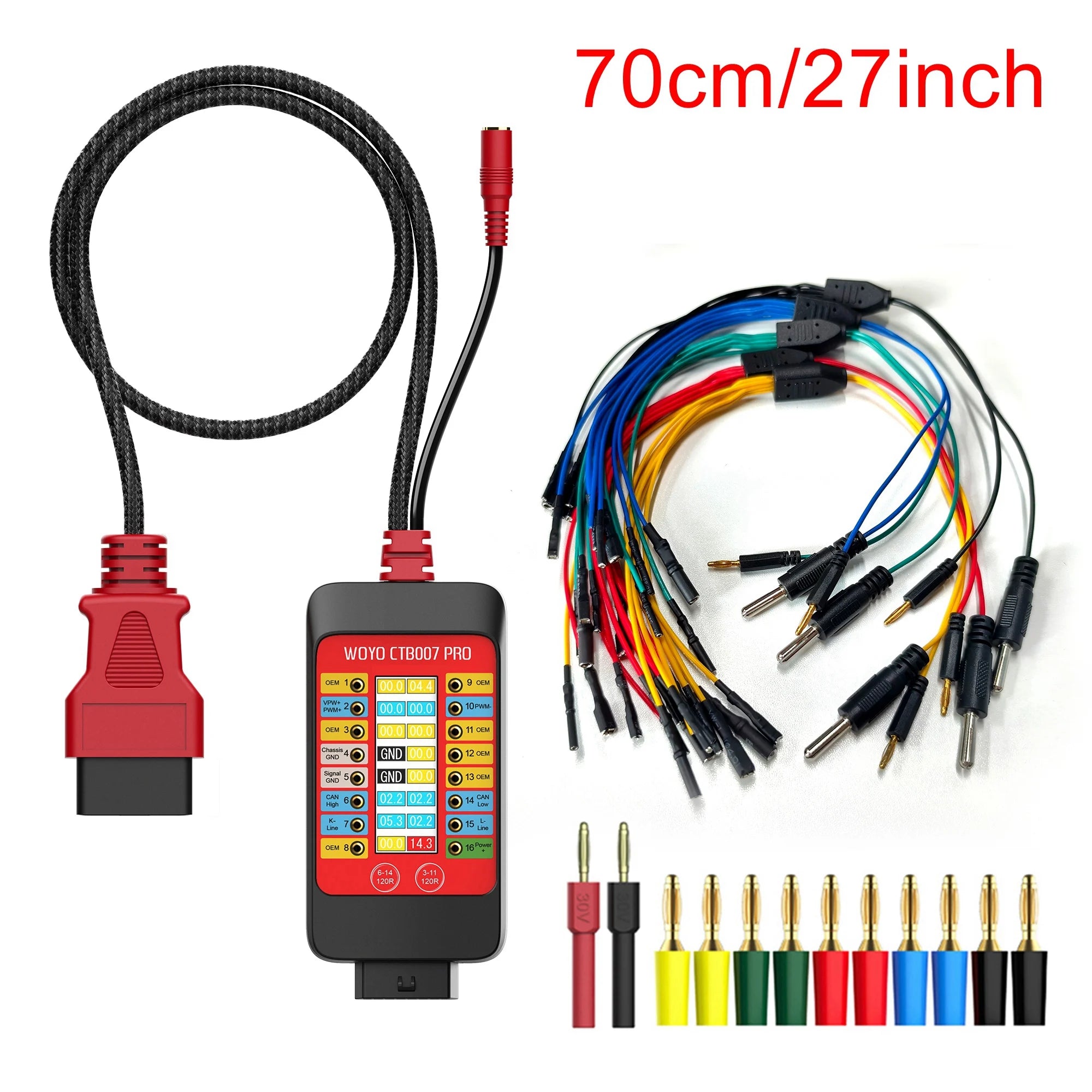

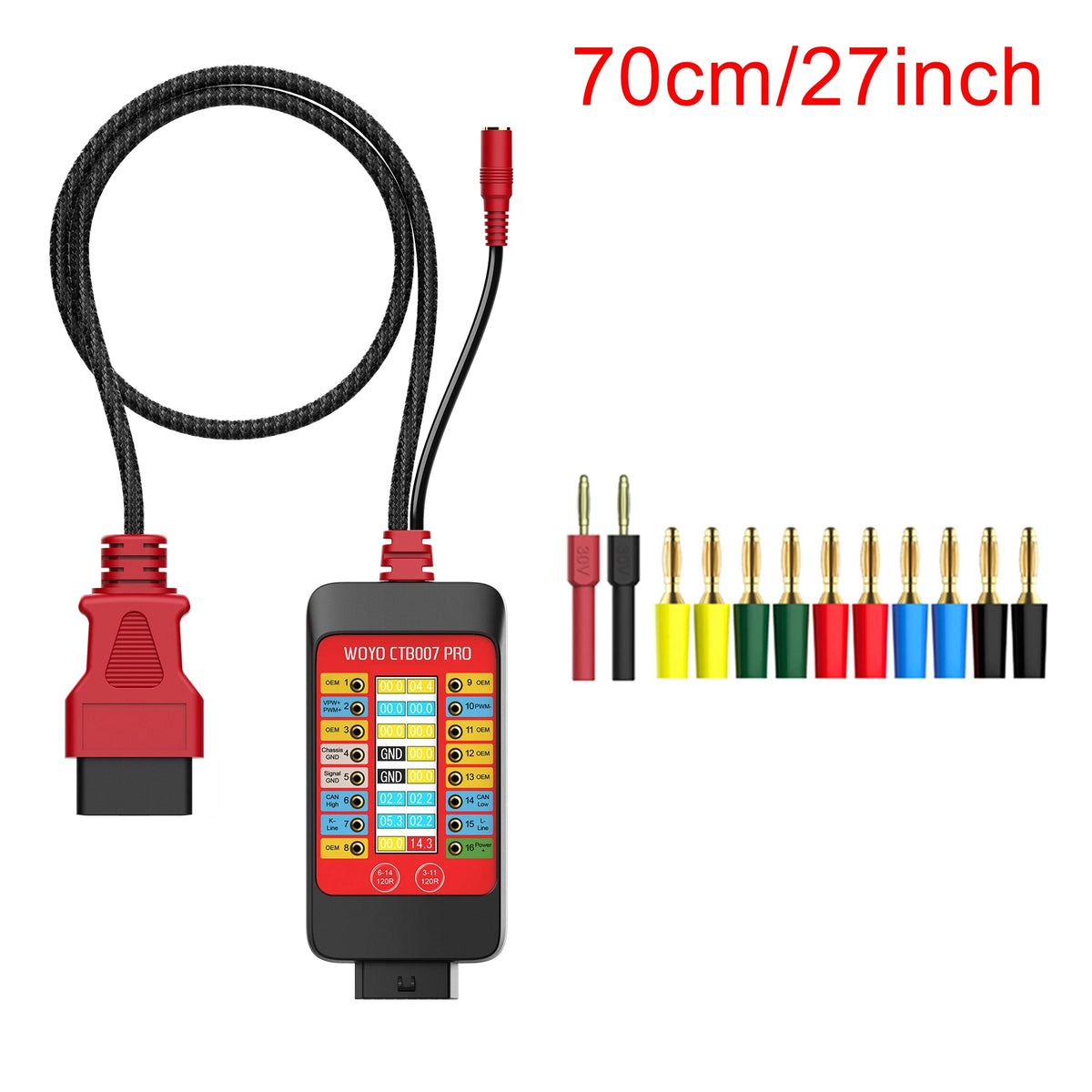

Huom: Jos valitset mallin “59inch No Cable” tai “27inch No Cable”, saat vain CTB007 PRO -paketin. Jos valitset “59inch and Cable” tai “27inch and Cable”, saat CTB007 PRO:n sekä CTBC001 ECU -breakout-johdot. Varmista ennen maksua, mikä malli tarvitset. Lisätietoja ECU-breakout-johdoista saat tuotteen kuvista.

Edut & Vinkit

• Käytä reaaliaikaista OBD-II-pinnijännitemonitoria (VRMS / todellinen RMS) varmistaaksesi virran/maan eheyden (esim. pin 16 +B ja pinnat 4/5 maan) ja tarkistaaksesi CAN/K-Line -väylätoiminnan dynaamista signaalointia.
• Ota käyttöön 120 Ω CAN-päättelykytkimet, kun johdotat testausverkkoa tai testaat yhtä ECU:ta parantaaksesi signaalin eheyttä ja vähentääksesi heijastuksia. Muista pitää päättely pois päältä normaalin ajoneuvokäytön aikana ylipäättelyn välttämiseksi.
• Käytä akunvaihtomuistinsäästäjää säilyttääksesi ajoneuvon asetukset ennallaan akunvaihtojen aikana, ja käytä nopeaa hyppykytkintä koulutetun teknikon kanssa OEM-menettelyissä, jotka vaativat lyhyttä pinnisillan muodostamista.

Tuotetiedot

• 12 V / 24 V yhteensopiva piirikoe laite sekä henkilöautoille että hyötyajoneuvoille.

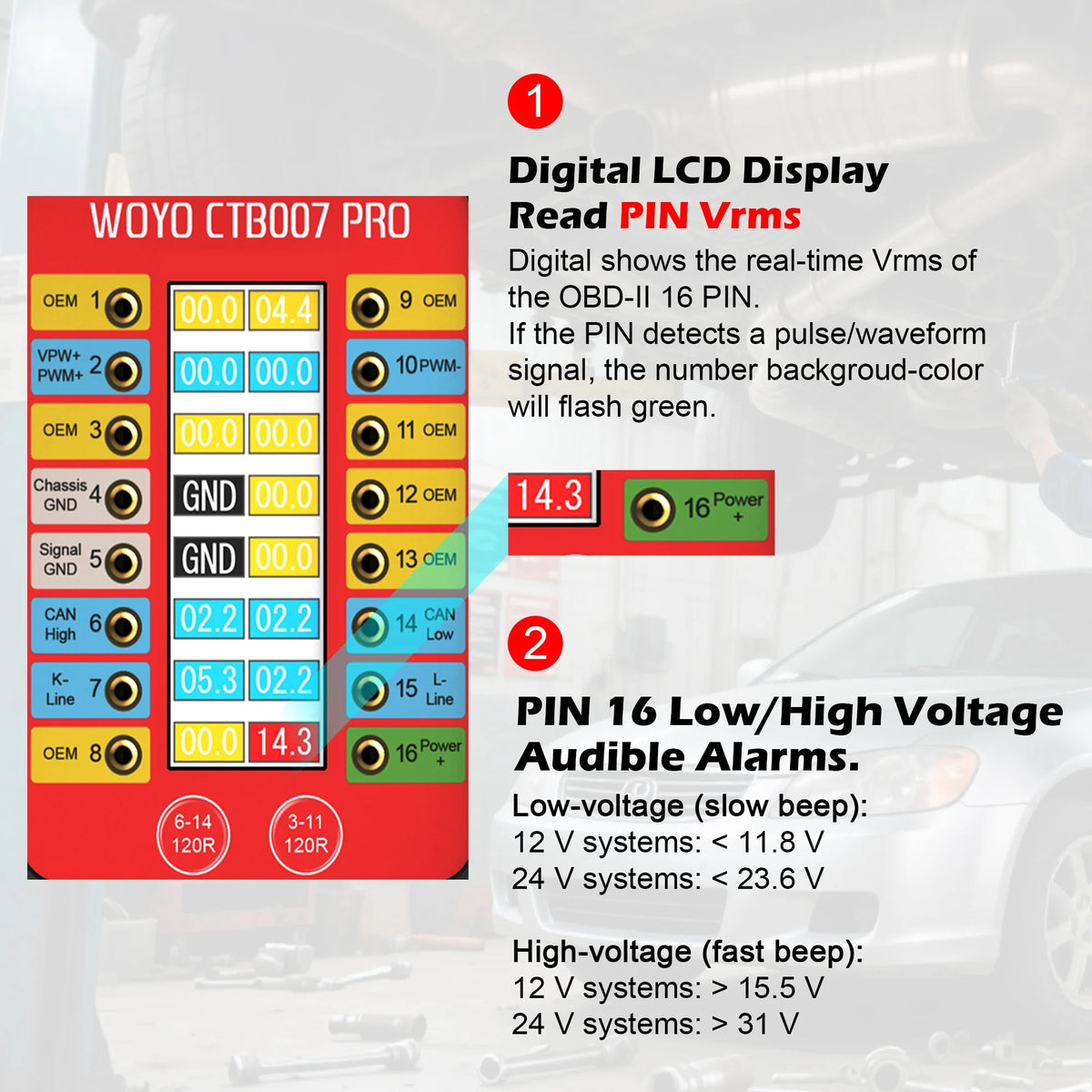

• Reaaliaikainen OBD-II-pinnijännitemonitori (VRMS / todellinen RMS) virran ja signaalin vakauden arvioimiseksi.

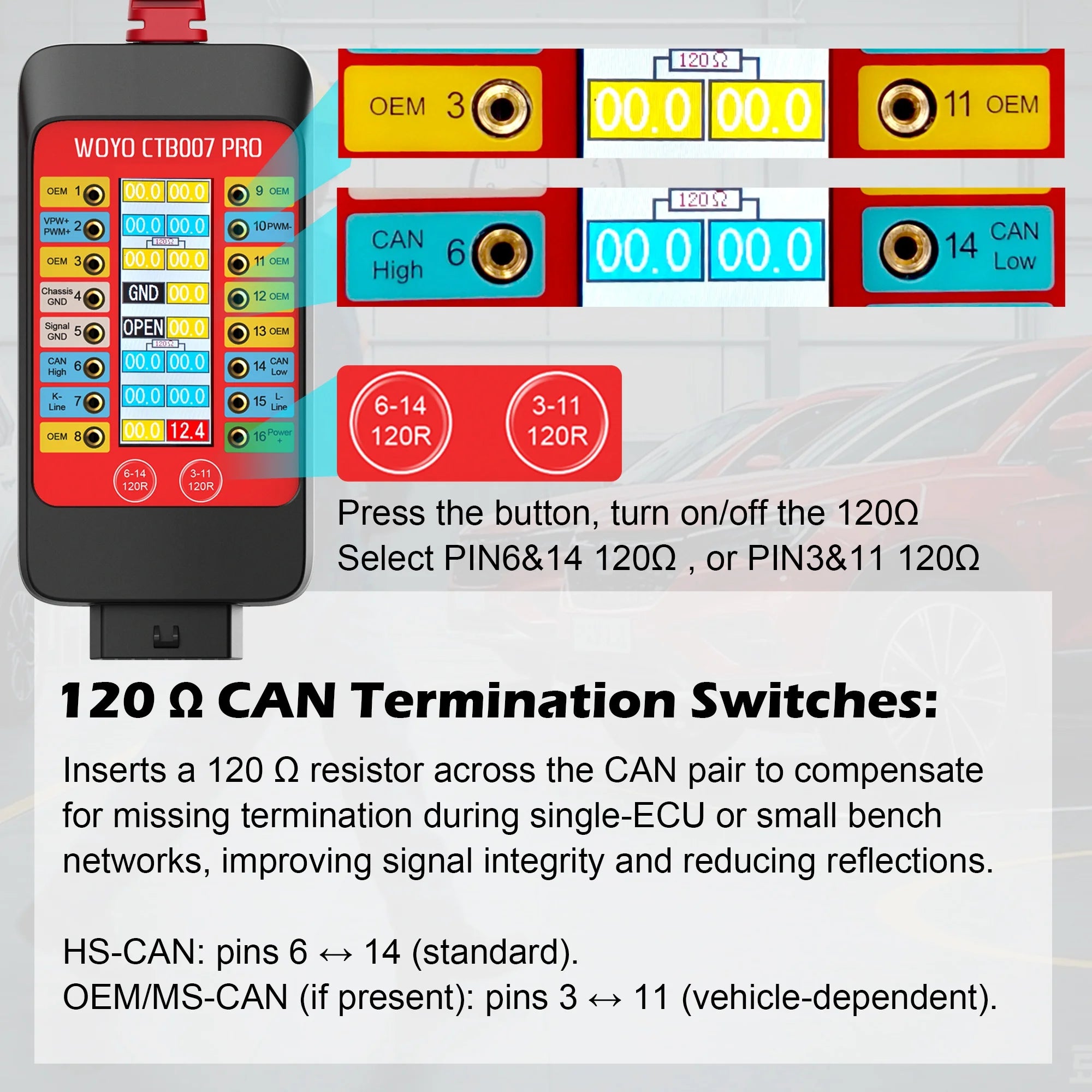

• 120 Ω CAN-päättelykytkimet puuttuvan päättelyn kompensoimiseksi testausverkoissa (käytä testaus/puuttuva-päättelijä -tilanteissa; poista käytöstä normaalissa ajoneuvokäytössä).
• Testauksen tuki kätevällä liitettävyydellä IGN/START-aktivointia tai ulkoisia herätyslaitteita varten.

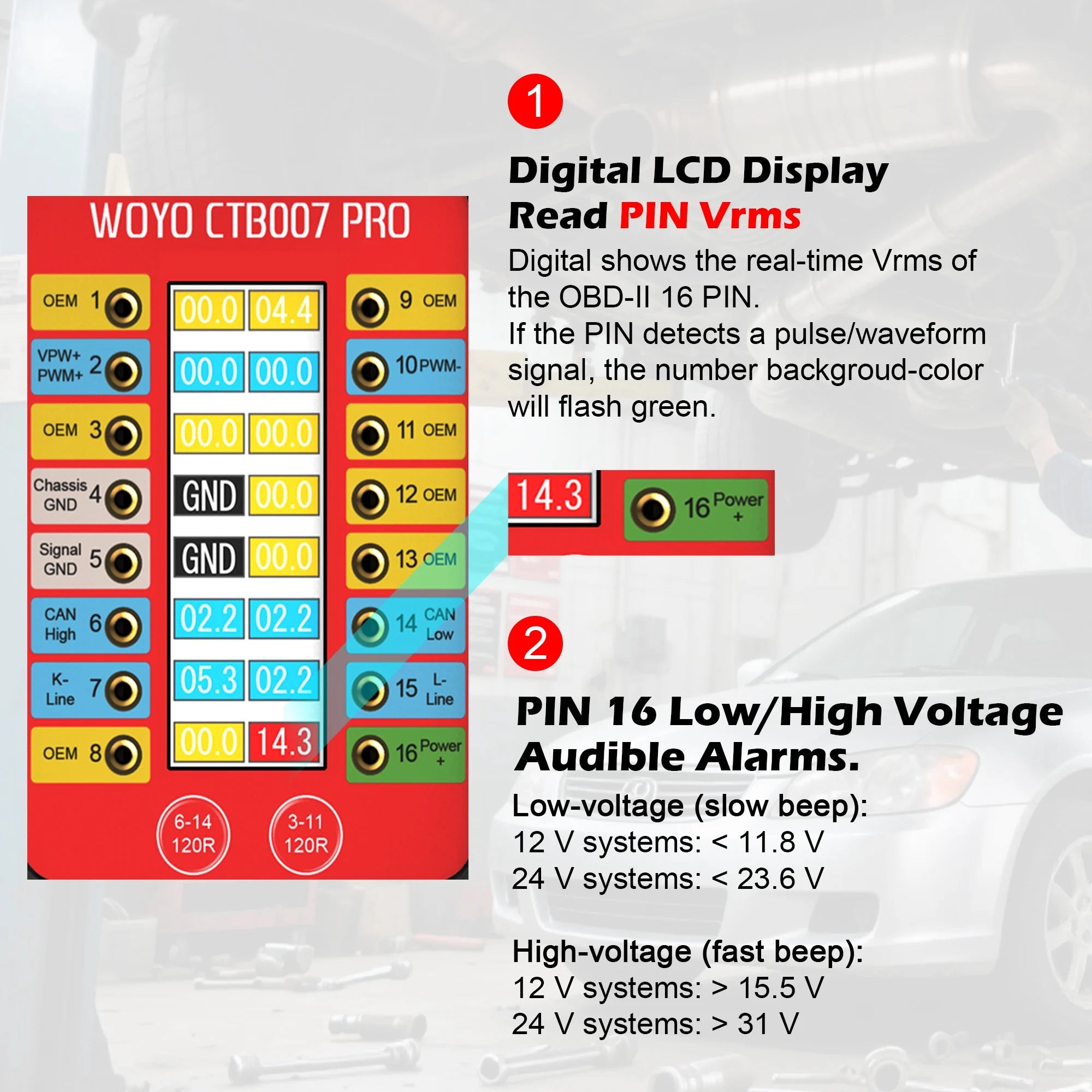

• Signaalin tila: Pinnan taustavalo vilkkuu vihreänä, mikä osoittaa dynaamista signaalitoimintaa.
• Äänimerkit alhaisesta/korkeasta jännitteestä varoittavat sinua virta-anomalioista (12 V: < 11.8 V / > 15.5 V; 24 V: < 23.6 V / > 31 V).

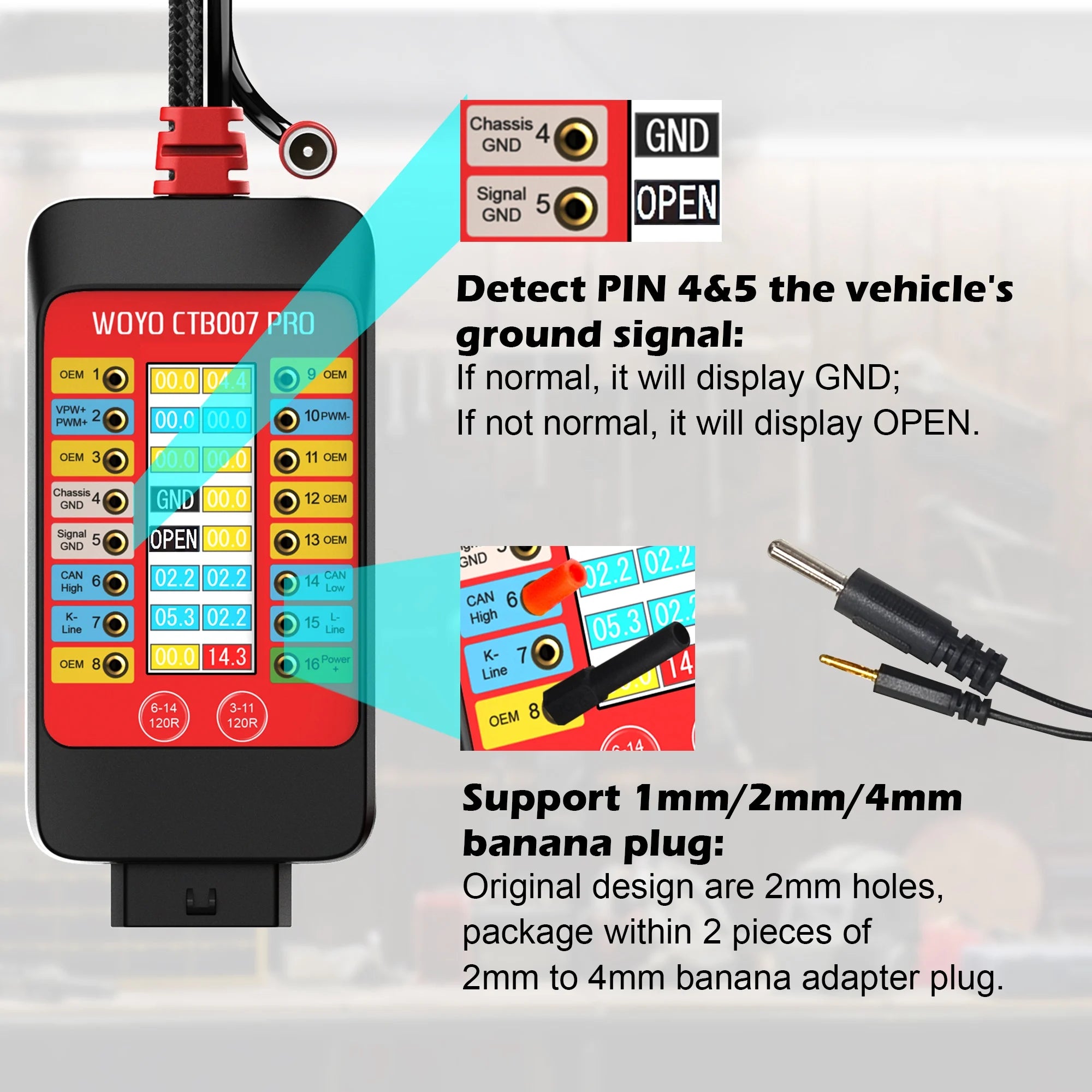

• Maan tilan osoitus: Pinnat 4 tai 5 näyttävät AVOIMENA, kun maata ei havaita, ja GND, kun voimassa oleva maa on läsnä.
• Nopea hyppykytkin (vain teknikon käyttöön) hetkelliseen, virtaa rajoittavaan siltaamiseen valituista OBD-pinneistä OEM-menettelyjä varten.
• Akunvaihtomuistinsäästäjä ajoneuvon virran ylläpitämiseksi akunvaihtojen aikana.

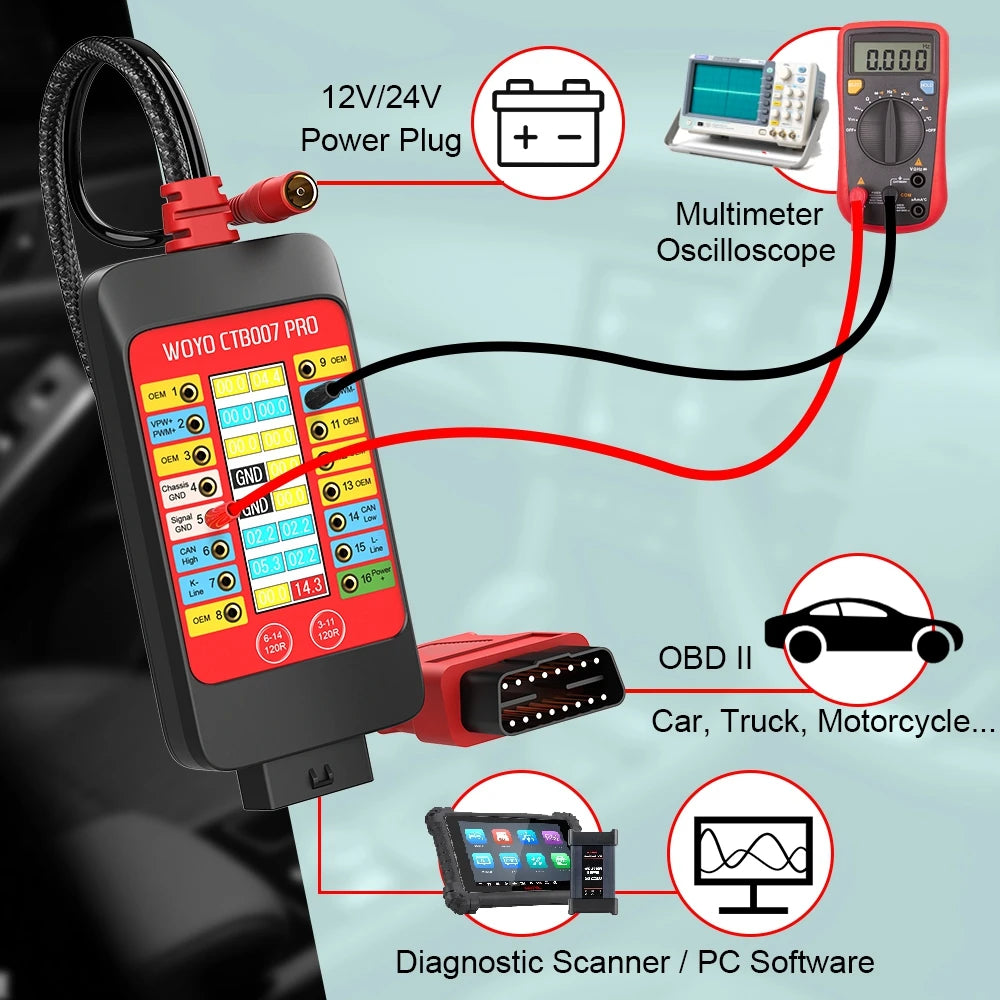

• Liitettävyys: 70 cm jatkojohdin nopeaa liittämistä muihin diagnostiikka-/ohjelmointityökaluihin varten.
• Ulkoisen virran syöttö: 9–32 V DC, tynnyri 5.5 × 2.1 mm. Aseta 12 V tai 24 V testattavan ajoneuvon tai moduulin mukaan.
• Tärkeä turvallisuusohje: Ammattilaiskäyttöön. Virheellinen pinnisiltaus tai sopimaton päättely voi vahingoittaa ECU:ita.

Paketti sisältää:

• CTB007 PRO OBD-II Breakout Box (CAN-testauslaatikko)
• CTBC001 ECU -breakout-johdot (sisältyy, kun valitaan kaapelivarustellut variantit kuten CTB007 PRO + CTBC001)
• 70 cm jatkojohdin nopeaa liittämistä muihin diagnostiikkatyökaluihin
