QDB300 Automobilzündspulenprüfer mit Einspritzdüse und Schrittmotor

QDB300 ist ein kompaktes, multifunktionales Diagnosetool, das für die moderne Fahrzeugdiagnose entwickelt wurde. Dieses tragbare Gerät kombiniert einen Oszilloskop-ähnlichen Signaltester, PWM-Ansteuerungsausgänge für Magnetventile und Einspritzdüsen, einen Schrittmotortester für Leerlauf- und Instrumentenmotoren sowie zuverlässige Signalsimulation für Sensoren – alles in einem tragbaren Gerät. Es hilft Technikern, Zündspulenfehler, Einspritzdüsenprobleme und Aktuatorprobleme schnell zu identifizieren, wodurch die Diagnosetätigkeit und die Ausfallzeiten des Fahrzeugs reduziert werden. Der helle TFT-Farbbildschirm zeigt Wellenformen und Messwerte klar an, sodass Sie die Ergebnisse auf einen Blick interpretieren können, selbst in geschäftigen Werkstätten oder DIY-Garagen. Kompatibel mit 12V- und 24V-Fahrzeugsystemen, arbeitet es mit einer DC-Versorgung von 9–26V und ist somit ein vielseitiger Begleiter für die Automobilarbeit.

Alle elektronischen und mechanischen Geräte, Geräte und Maschinen, die von InterCyprus an EU-Länder verkauft werden, sind CE-zertifiziert und haben eine zweijährige Garantie.

Hauptbeschreibung

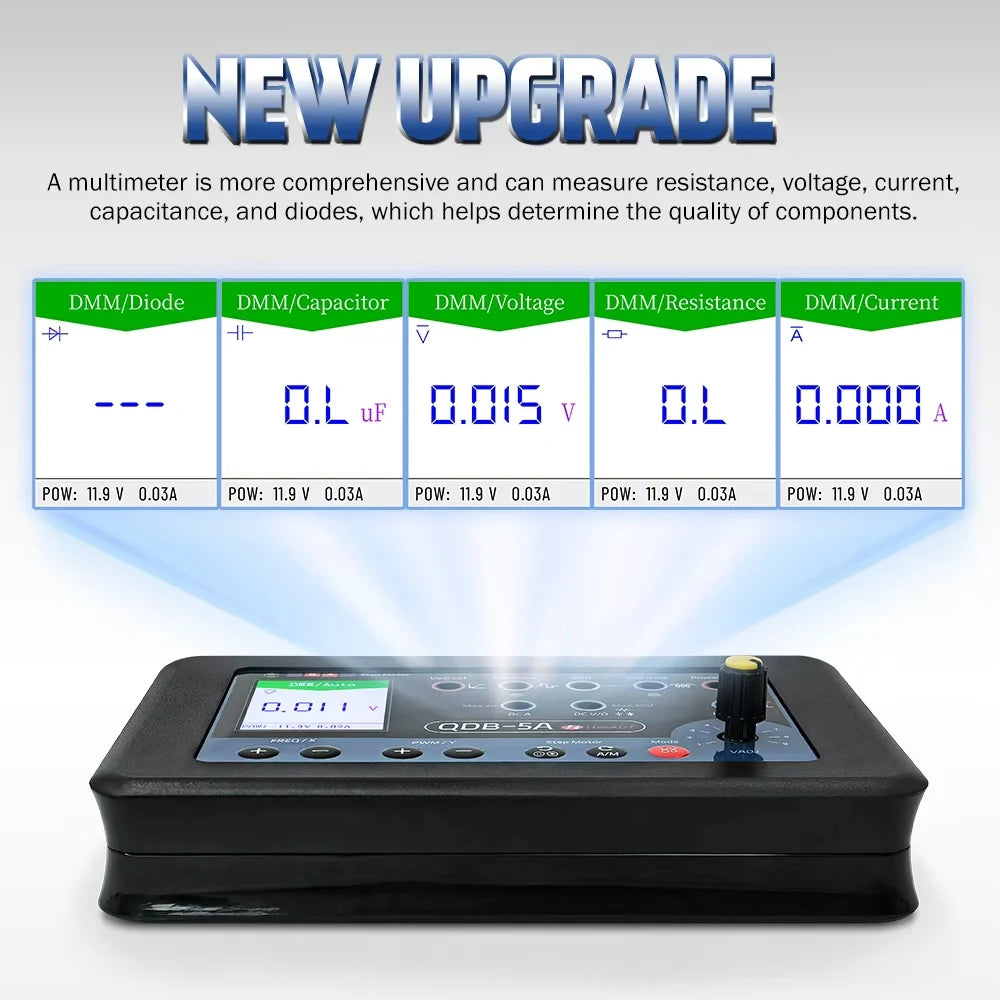

QDB300 vereint mehrere grundlegende Diagnosetools in einem einzigen tragbaren Instrument. Die oszilloskop-ähnliche Testsignalanzeige hilft Ihnen, das Verhalten der Zündspule und die Reaktion der Einspritzdüse zu visualisieren, während die PWM-Treiber kontrollierte Signale ausgeben, um reale Betriebsbedingungen zu simulieren. Das integrierte Multimeter deckt wichtige elektrische Prüfungen ab – Spannung, Widerstand, Strom, Kapazität und Dioden – sodass Sie Schaltungen überprüfen können, ohne mehrere Werkzeuge greifen zu müssen. Der Schrittmotortester unterstützt Tests von Leerlauf- und Instrumentenmotoren und ermöglicht eine schnelle Identifizierung mechanischer oder elektronischer Fehler in Hilfssystemen.

Vorteile & Tipps

• Effiziente Zündungs- und Einspritzdüsentests: Verwenden Sie die integrierte Signalanzeige, um das Verhalten der Primär-/Sekundärspule und die Leistung der Einspritzdüse zu vergleichen, um die richtige Zeit und Energisierung zu bestätigen.

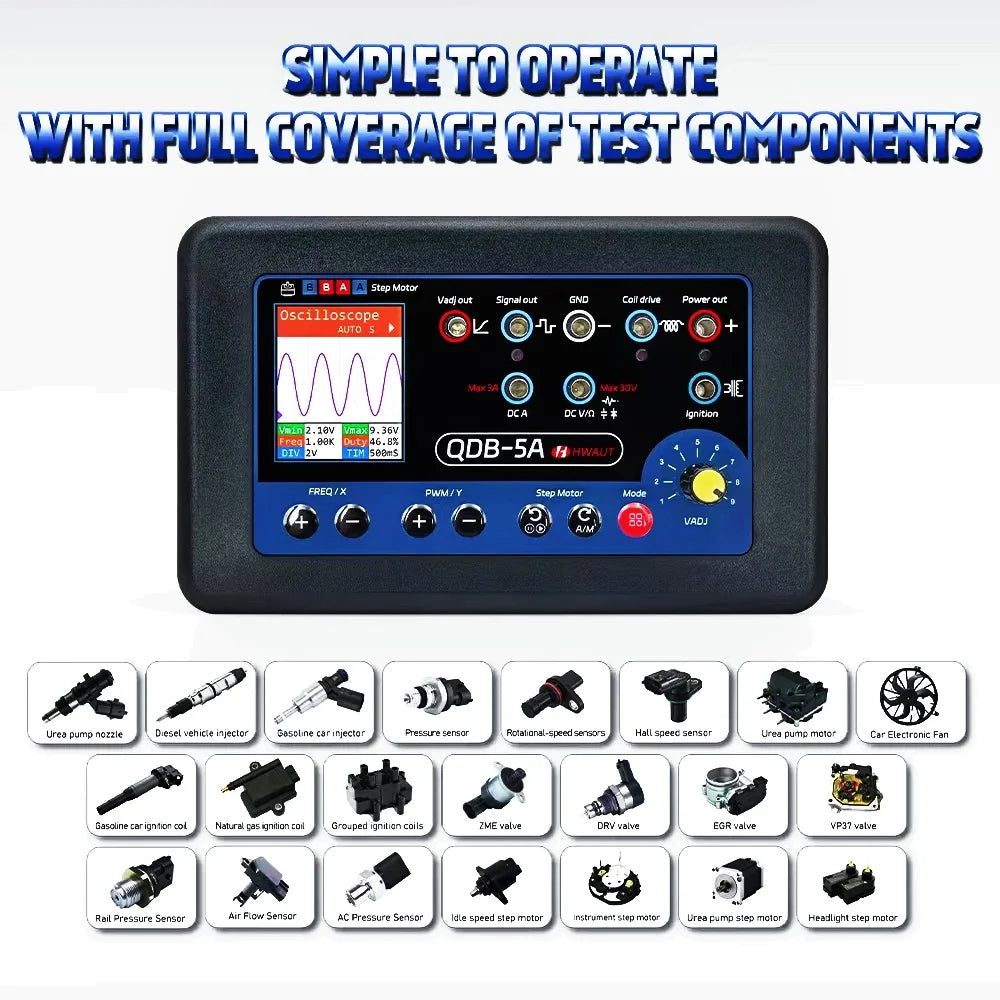

• Optimierte Diagnosen: Diagnostizieren Sie mehrere Komponenten, ohne zwischen Geräten wechseln zu müssen – testen Sie Spulen, Einspritzdüsen, PWM-gesteuerte Geräte und Schrittmotoren über eine einzige Schnittstelle.
• Praktische Nutzungstipps: Beginnen Sie mit einer bekannten guten Versorgung (DC 9–26V) und überprüfen Sie die Versorgungsspannung mit dem Multimeter, bevor Sie PWM-Signale anwenden. Verwenden Sie den Frequenzbereich von 1–100 kHz und das Tastverhältnis von 0–100%, um reale Betriebsbedingungen zu modellieren, und wechseln Sie bei Bedarf zwischen 2-Draht- und 3-Draht-Modi für verschiedene Spulen- oder Einspritzdüsentypen. Halten Sie die Betriebstemperatur zwischen 0–55°C für optimale Leistung.

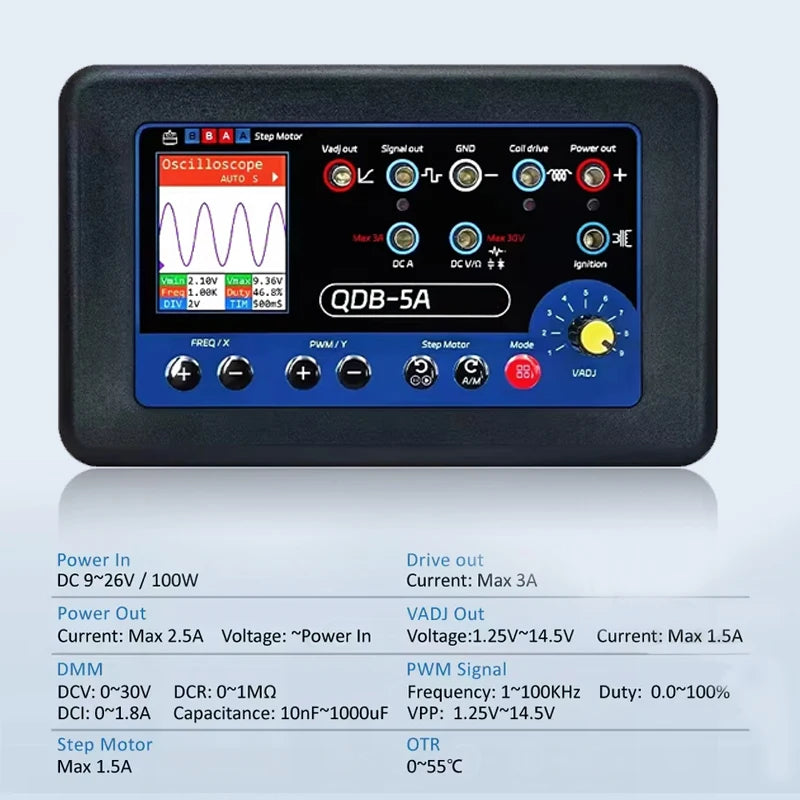

Produktspezifikationen

• Marke: YIQIXIN
• Hardware-Version: QDB-5A
• Modellursprung: Festlandchina
• Artikelgewicht: 0,4 kg
• Material: Eisen + Kunststoff
• Zertifizierung: CE (Externe Prüfungszertifizierung)
• Stromversorgung: DC 9–26V (geeignet für 12V/24V-Fahrzeugsysteme)
• Anzeige: TFT-Farbbildschirm
• Hauptfunktionen: Zündspulentest, Einspritzventil-/Ventiltest, Schrittmotortester, Einspritzdüsentester, Einspritzventiltester, Zündspulensimulator, PWM-Treiber und PWM-Signalgebung
• PWM-Ausgang: Frequenz 1–100 kHz, Tastverhältnis 0–100%, VPP 1,25–14,5V; unterstützt 2-Draht- und 3-Draht-Modi
• Signal- und Sensortests: Signalgenerierung und -test für Leerlaufmotoren, elektronische Lüfter, Durchflusssensoren und ähnliche Aktuatoren; unterstützt die Simulation von Sensorsignalen (z.B. Druck des Klimaanlagen, Schienen Druck)
• Multimeter-Funktionen: Spannung DC 0–30V, Widerstand 0–1 MΩ, Strom 0–1,8 A, Kapazität 10 nF–1000 μF, Dioden
• Betriebstemperatur: 0–55°C
• Stromausgang: Einstellbar bis zu 2,5 A
• Stromschnittstelle: DC-Eingang für 12V/24V-Fahrzeugsysteme
• Sprachunterstützung: Englisch (weitere Sprachen können je nach Region verfügbar sein)
• Anwendungsbereich: Ideal für Fachleute in der Automobilwartung und DIY-Mechaniker

Lieferumfang:

• Im verfügbaren Produktdaten nicht angegeben.

Warnungen / Hinweise

Verwenden Sie das Gerät ausschließlich innerhalb der angegebenen Spannung (9–26V) und Betriebstemperatur (0–55°C). Stellen Sie sicher, dass die Verbindungen korrekt sind, und befolgen Sie alle Sicherheitsverfahren, wenn Sie unter Spannung stehende Schaltungen testen. Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus. Für optimale Ergebnisse führen Sie Tests auf einer stabilen Testbank durch und trennen Sie es vom Fahrzeug, wenn Sie physische Verbindungen herstellen. Konsultieren Sie das Benutzerhandbuch für Anschlussdiagramme und Sicherheitsrichtlinien.

Sprachunterstützung

Sprachunterstützung: Englisch (weitere Sprachen können je nach Region verfügbar sein).
