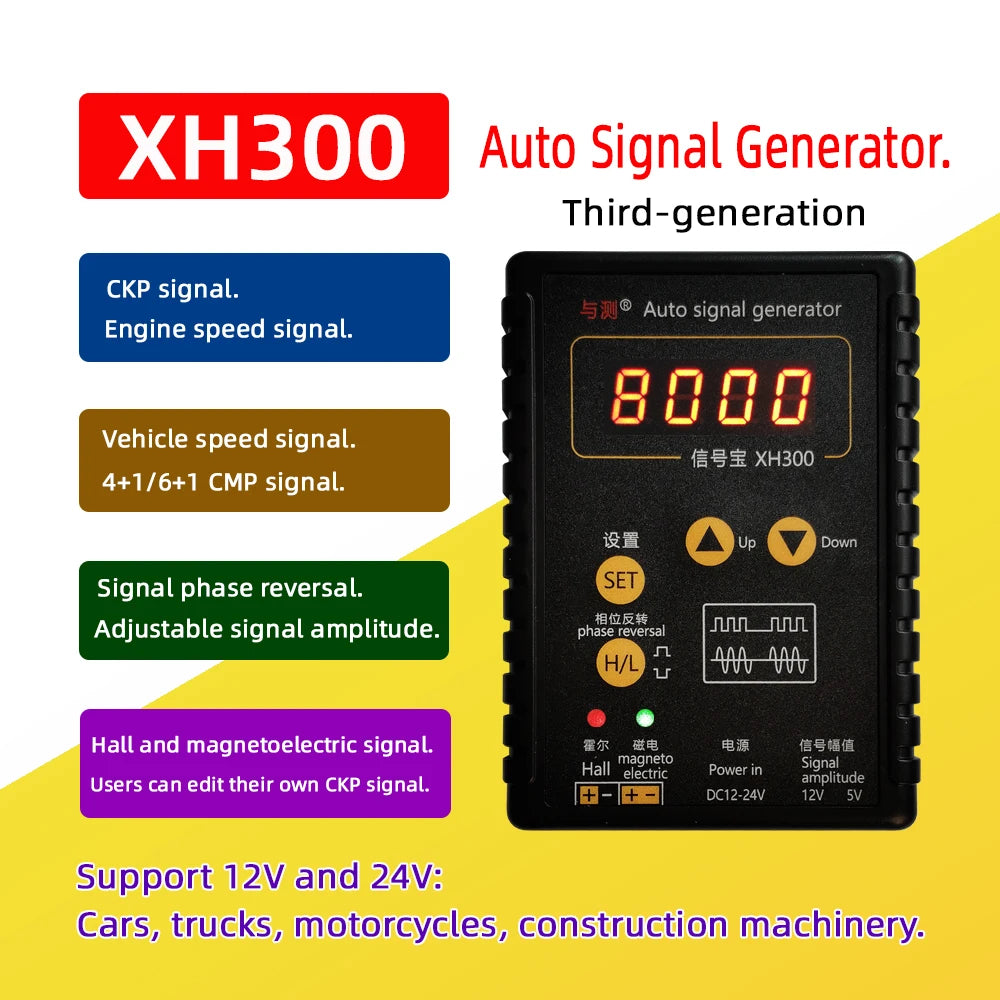

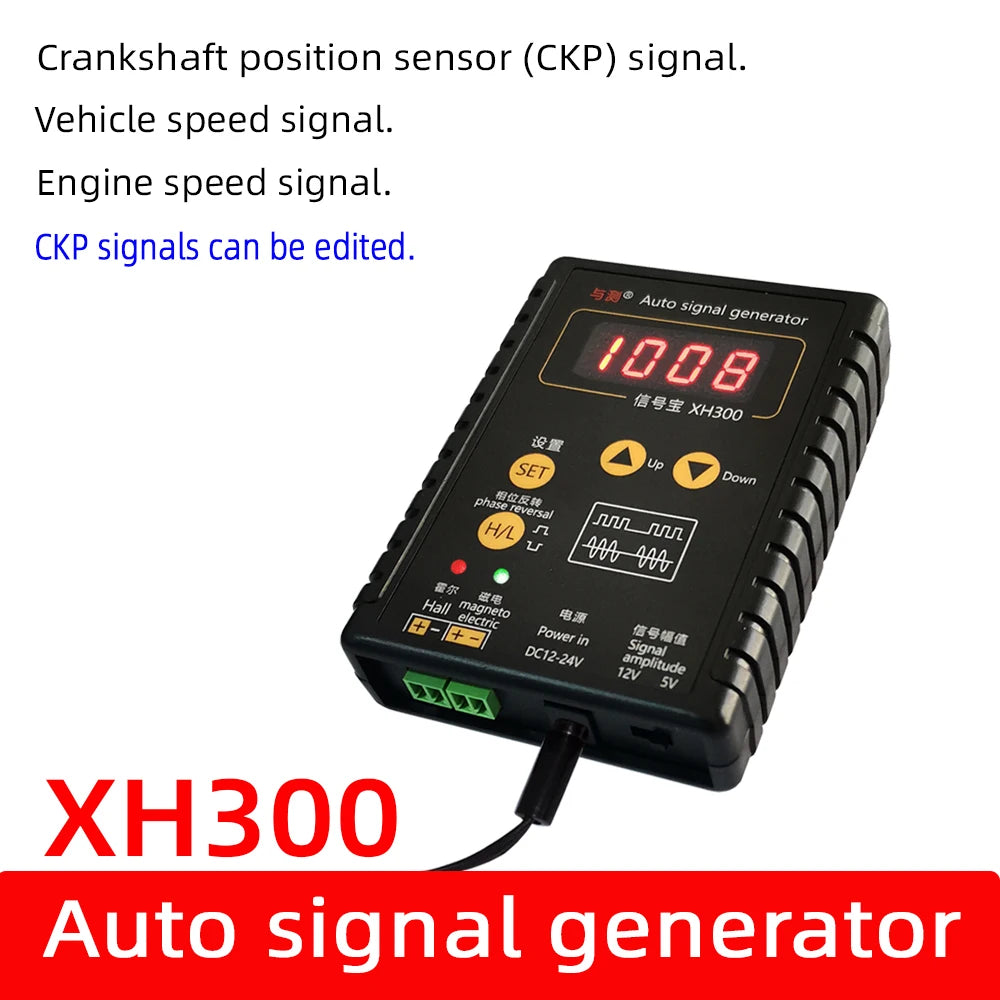

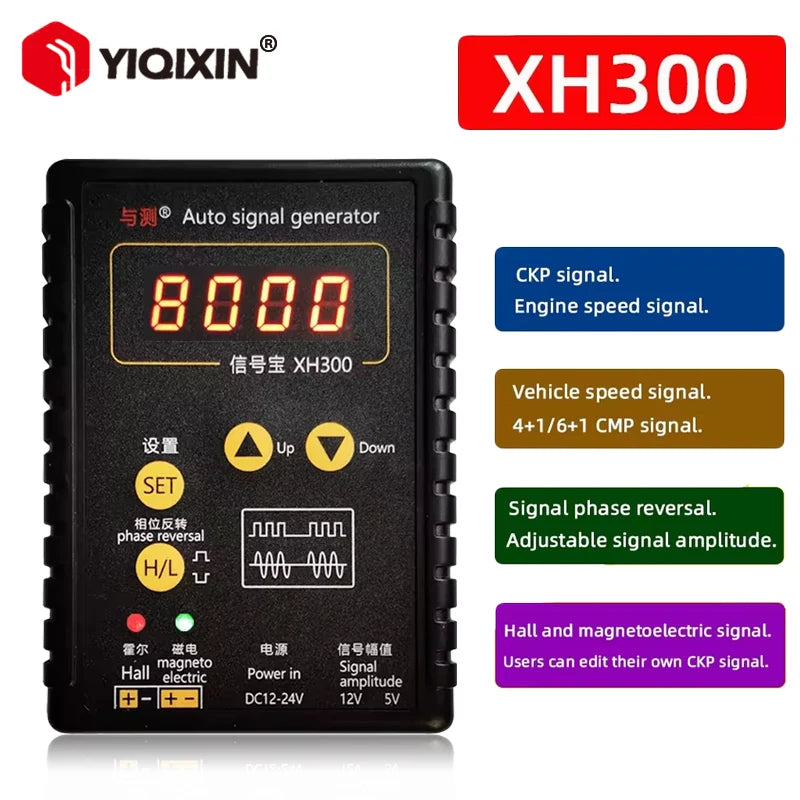

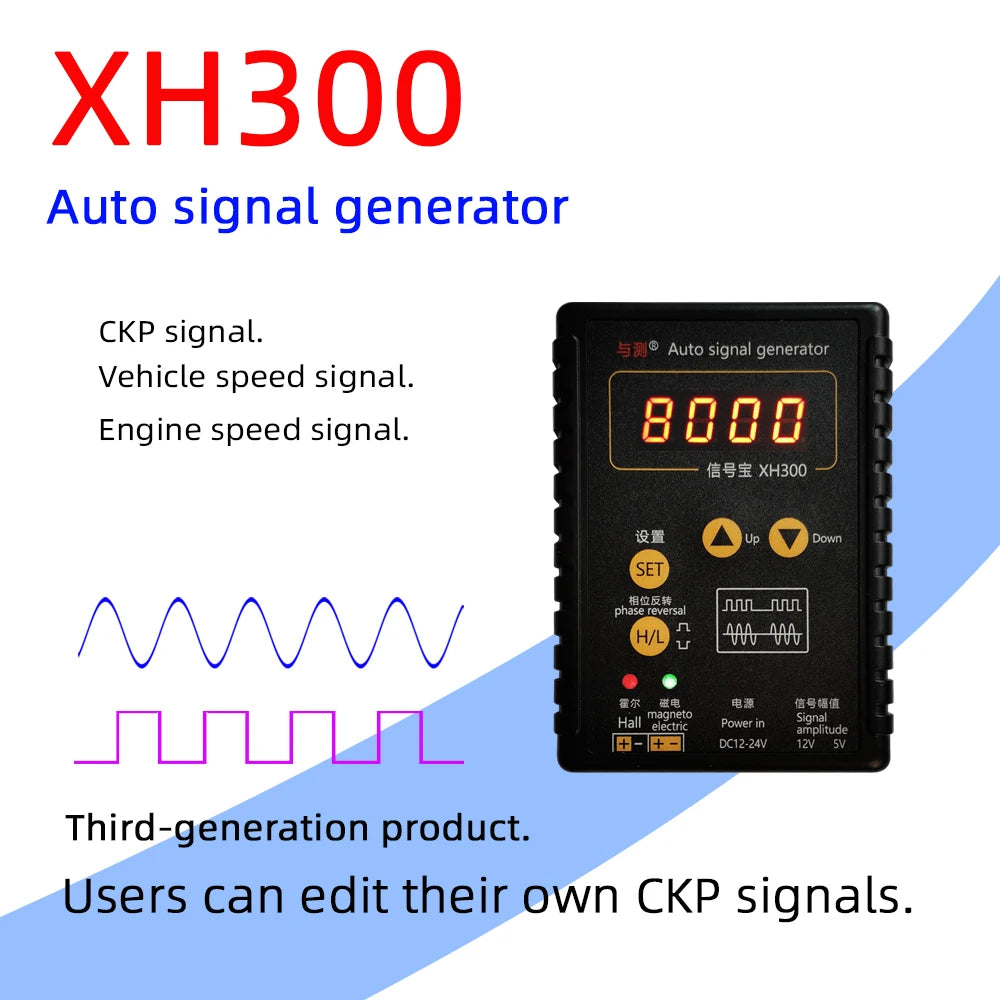

YIQIXIN XH300 Auto Signal Generator für Fahrzeug-Hallsensoren, 2Hz bis 8kHz
Wir präsentieren den YIQIXIN XH300 Auto Signal Generator für Fahrzeug-Hall-Sensoren – einen kompakten, leistungsstarken Signalemulator, der entwickelt wurde, um die Ausgaben von Hall- und magnetoelektrischen Sensoren für eine Vielzahl von Fahrzeugsystemen genau zu reproduzieren. Der XH300 ist für Zuverlässigkeit in Werkstätten und Diagnoselabors gebaut und ermöglicht es, Motorsteuergeräte, ABS-Module und Sensorverkabelungen zu testen, ohne echte Motorbauteile montieren zu müssen.

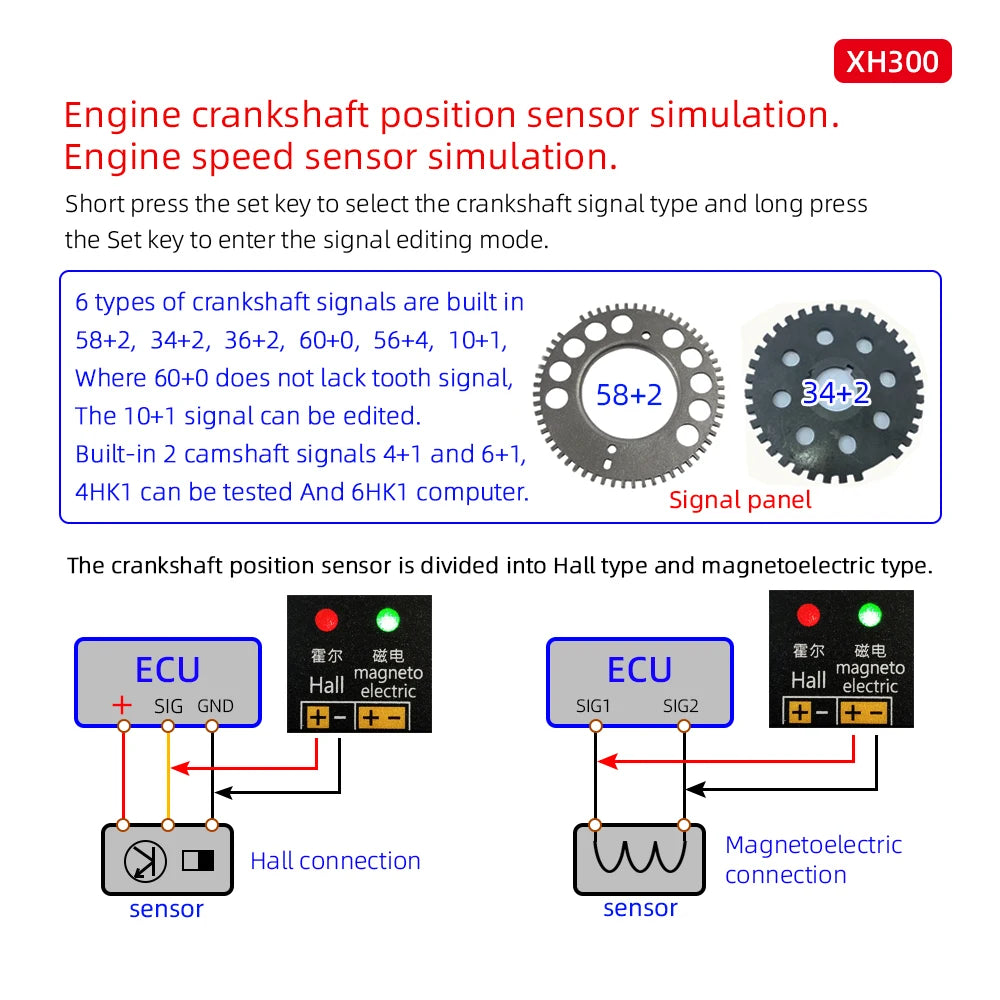

Der XH300 ist vielseitig einsetzbar und unterstützt eine breite Palette von Signalen, die für moderne Fahrzeuge entscheidend sind. Er kann Hall-Sensorsignale und magnetoelektrische Sensorsignale, Signale des Kurbelwellenpositionssensors sowie beide Nockenwellenkonfigurationen (4+1 und 6+1) simulieren. Außerdem kann er Motordrehzahl- und Tachometersignale erzeugen und magnetoelektrische ABS-Sensorsignale nachahmen. Eine Ein-Tasten-Phasenumkehr ermöglicht es Ihnen, die ECU-Reaktionen unter verschiedenen Timing-Bedingungen schnell zu testen, während bearbeitbare Kurbelwellensignale automatisch für eine schnelle Wiederverwendung gespeichert werden. Die integrierte Signaldatenbank umfasst sechs Kurbelwellenmuster (58+2, 34+2, 36+2, 60+0, 56+4, 10+1) und zwei Nockenwellenmuster (4+1, 6+1), wobei 60+0 als Standardsignal dient, das sowohl Drehzahl- als auch magnetoelektrische ABS-Signale darstellen kann.
Der XH300 arbeitet mit einer DC 12-24V Stromversorgung und gibt Signale mit 1–8000 Hz und wählbaren Amplituden von 5V oder 12V aus. Dies ermöglicht präzises Testen über eine breite Palette von Sensoren und Fahrzeugtypen. Er unterstützt 12V- und 24V-Systeme und ist somit für Autos, Lkw, Motorräder und Baumaschinen geeignet – perfekt für professionelle Werkstätten und ernsthafte DIY-Enthusiasten.
Vorteile & Tipps
- Testen Sie ECUs und Sensornetzwerke, ohne den Motor zu zerlegen, indem Sie Kurbelwellen- und Nockenwellensignale, Motordrehzahl und ABS-Sensoren simulieren.
- Bewerten Sie Timing und Verkabelung schnell, indem Sie die Signalphase mit der Ein-Tasten-Umkehrfunktion umschalten, um das Verhalten der ECU unter verschiedenen Phaseneinstellungen zu beobachten.
- Wiederverwenden Sie gängige Signalszenarien, indem Sie Kurbelwellenmuster bearbeiten und auf automatisches Speichern setzen, um wiederholte Tests zu optimieren.
Produktspezifikationen
- Marke: YIQIXIN
- Modell: XH300
- Stromversorgung: DC 12–24V
- Ausgangssignale: Hall-Sensorsignal, magnetoelektrisches Sensorsignal
- Frequenzbereich: 1–8000 Hz
- Signalamplitude: 5V oder 12V (einstellbar)
- Signalbearbeitung: Kurbelwellenzähne 1–99, fehlende Zähne 1–9
- Signalphase: Einstellbar

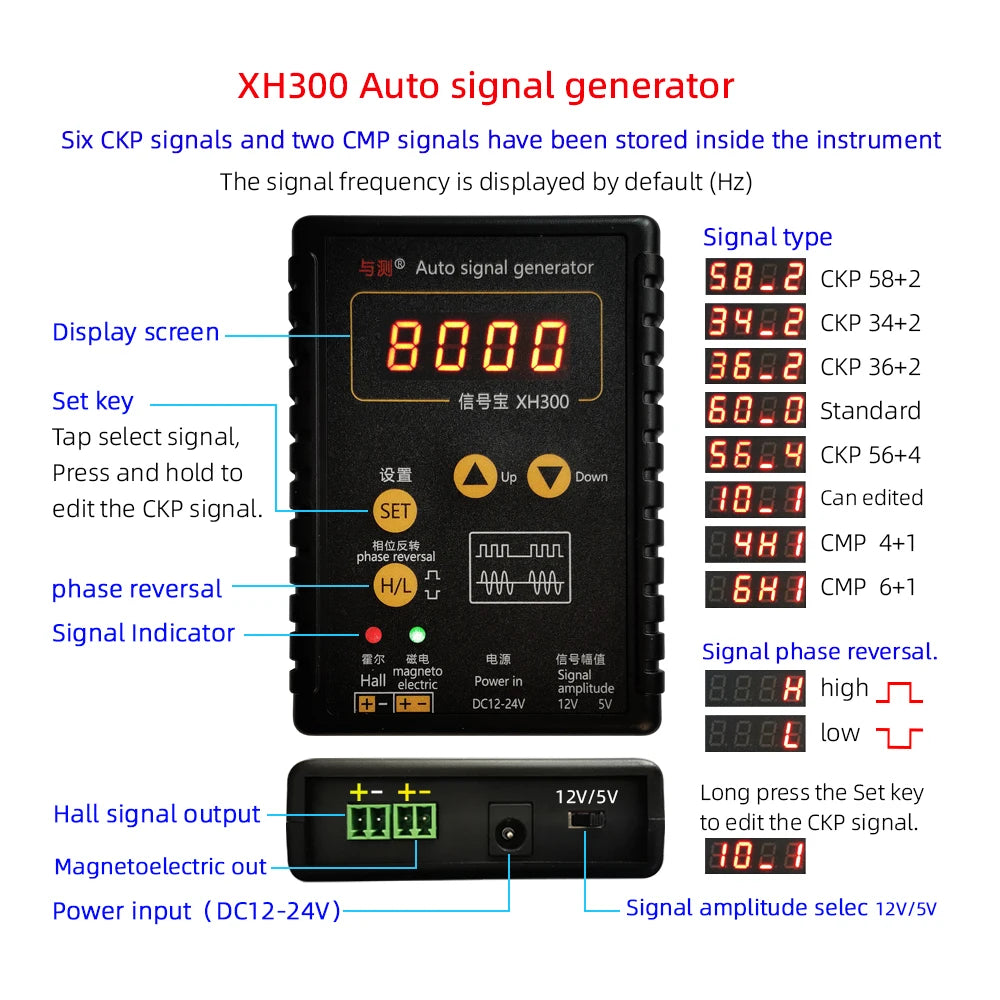

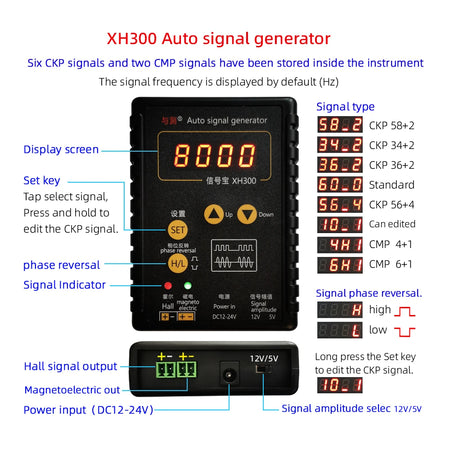

- Integrierte Kurbelwellensignale: 58+2, 34+2, 36+2, 60+0, 56+4, 10+1
- Integrierte Nockenwellensignale: 4+1, 6+1
- Ausgangskapazität: Hall- und magnetoelektrische Signale können gleichzeitig ausgegeben werden
- Hinweise: Neu bearbeitetes Kurbelwellensignal wird automatisch gespeichert
- Anwendungen: Geeignet für 12V- und 24V-Systeme in Autos, Lkw, Motorrädern und Baumaschinen
Lieferumfang:
- XH300 Auto Signal Generator
Warnungen / Hinweise
- Stromversorgung: Verwenden Sie nur DC 12–24V, um Schäden am Gerät oder an angeschlossenen Sensoren zu vermeiden.
- Stellen Sie sicher, dass die richtigen Anschlüsse und Verkabelungen verwendet werden, wenn Sie Signale simulieren, um fehlerhafte Messungen oder Geräteschäden zu verhindern.
- Halten Sie das Gerät trocken und in einer kontrollierten Umgebung, um eine konsistente Leistung sicherzustellen.
