Caterpillar CAT Motor Timing Pin für 3200-3408, C-7 bis C-16 TDC Ventilsteuerung

Der Caterpillar CAT Motor Timing Pin (J-42083) ist ein speziell entwickeltes Timing-Werkzeug, das dazu dient, die TDC-Ventil- und Einspritzzeit bei CAT-Motoren der 3200–3408-Familie, einschließlich der Varianten C-7 bis C-16, zu vereinfachen. Ausgestattet mit einem federbelasteten, automatischen Timing-Pin bietet es eine schnelle, präzise Verriegelung in die Schwungrad-Timing-Löcher, wodurch das Rätselraten bei Timing-Arbeiten entfällt und Sie Wartungsarbeiten schneller und mit mehr Vertrauen abschließen können.

Für den Einsatz im Schwerlastbereich konzipiert, minimiert dieser Timing-Pin die Ausfallzeiten während der Ventilanpassungen, Einspritzzeitprüfungen oder vollständigen Timing-Riemen-/Kettenwartung. Durch die zuverlässige Verriegelung in der richtigen TDC-Position hilft er, eine präzise Timing-Ausrichtung sowohl im Kompressions- als auch im Ausstoßhub sicherzustellen. Das bedeutet einen reibungsloseren Motorbetrieb, ein geringeres Risiko von Timing-Fehlern und weniger Zeit, die mit der Überprüfung des Timings nach der Wartung verbracht wird.

Für eine einfache Anwendung entwickelt, integriert sich das J-42083-Werkzeug nahtlos in Ihren CAT-Wartungsworkflow. Sein kompaktes Design lässt sich leicht zwischen den Arbeiten transportieren, und sein federbelasteter Kolben sorgt für einen sicheren Halt, sobald er aktiviert ist. Für Techniker und Werkstattbenutzer, die Genauigkeit ohne Komplexität verlangen, ist dieser Timing-Pin eine zuverlässige Wahl für CAT 3200–3408-Motoren und verwandte C-Serie-Modelle.

Alle elektronischen und mechanischen Geräte, Geräte und Maschinen, die von InterCyprus an EU-Länder verkauft werden, sind CE-zertifiziert und haben eine zweijährige Garantie.

Seit 2002 auf intercyprus.com — vertrauenswürdig für Qualität und Zuverlässigkeit.

Vorteile & Tipps

• Finden Sie schnell die TDC-Zeit für Ventil- und Einspritzzeit bei CAT 3200–3408-Motoren, einschließlich der Varianten C-7 bis C-16, und reduzieren Sie das Rätselraten in der Werkstatt.
• Verwenden Sie es während der Ventilwartung, Einspritzzeitprüfungen oder Wartung des Timing-Riemens/-kette, um das Schwungrad präzise bei TDC zu verriegeln und versehentliche Timing-Verschiebungen zu verhindern.
• Befolgen Sie die Installationsreihenfolge, um den Timer vorzuspannen und zu aktivieren, und drehen Sie dann den Motor, um das bestätigende Klicken vor der Entfernung zu hören.

Produktspezifikationen

• Teilenummer: J-42083 Automatischer Motor Timing Pin

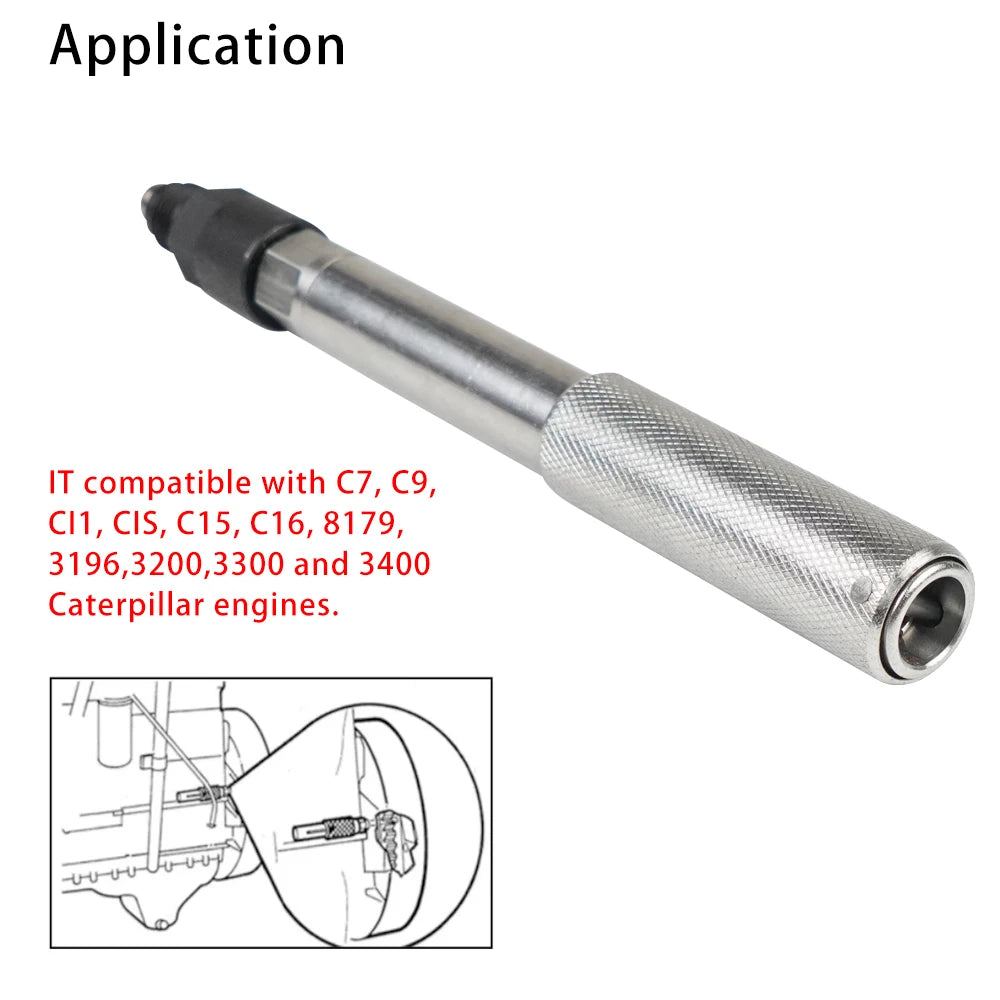

• Kompatibilität: Caterpillar CAT 3200, 3300, 3406, 3408 Motoren; C-7, C-9, C-15, C-16 TDC-Ventil-/Einspritzzeit

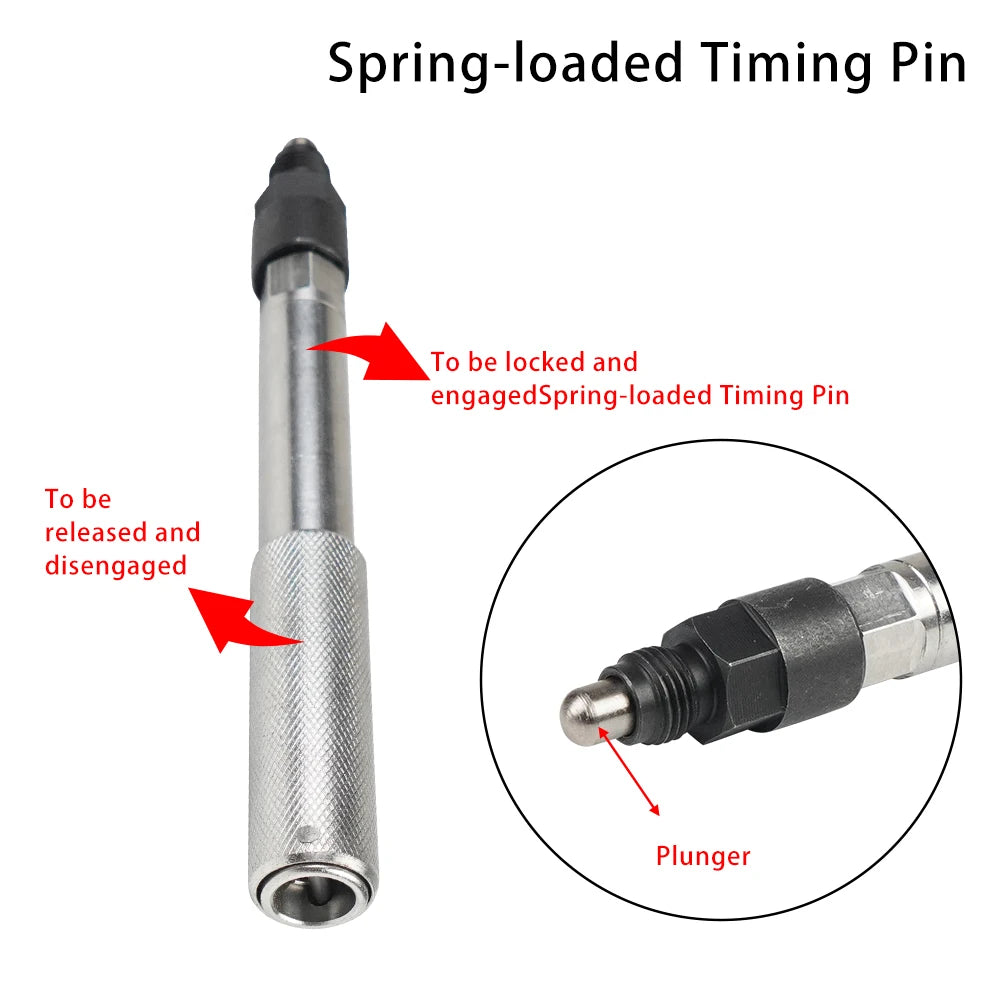

• Funktion: Federbelasteter automatischer Timing-Pin für präzise TDC-Ausrichtung
• Herkunft: Festlandchina
• Verpackung: 1 Stück

Im Paket enthalten:

• 1 x Automatischer Motor Timing Pin

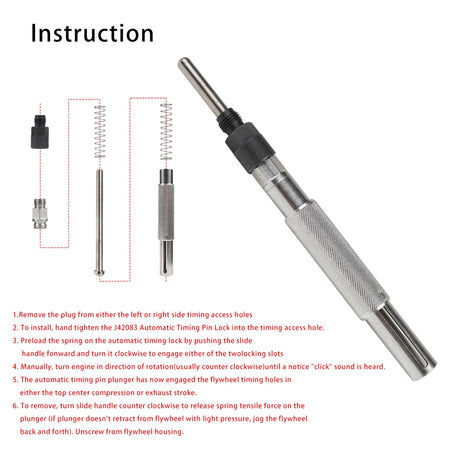

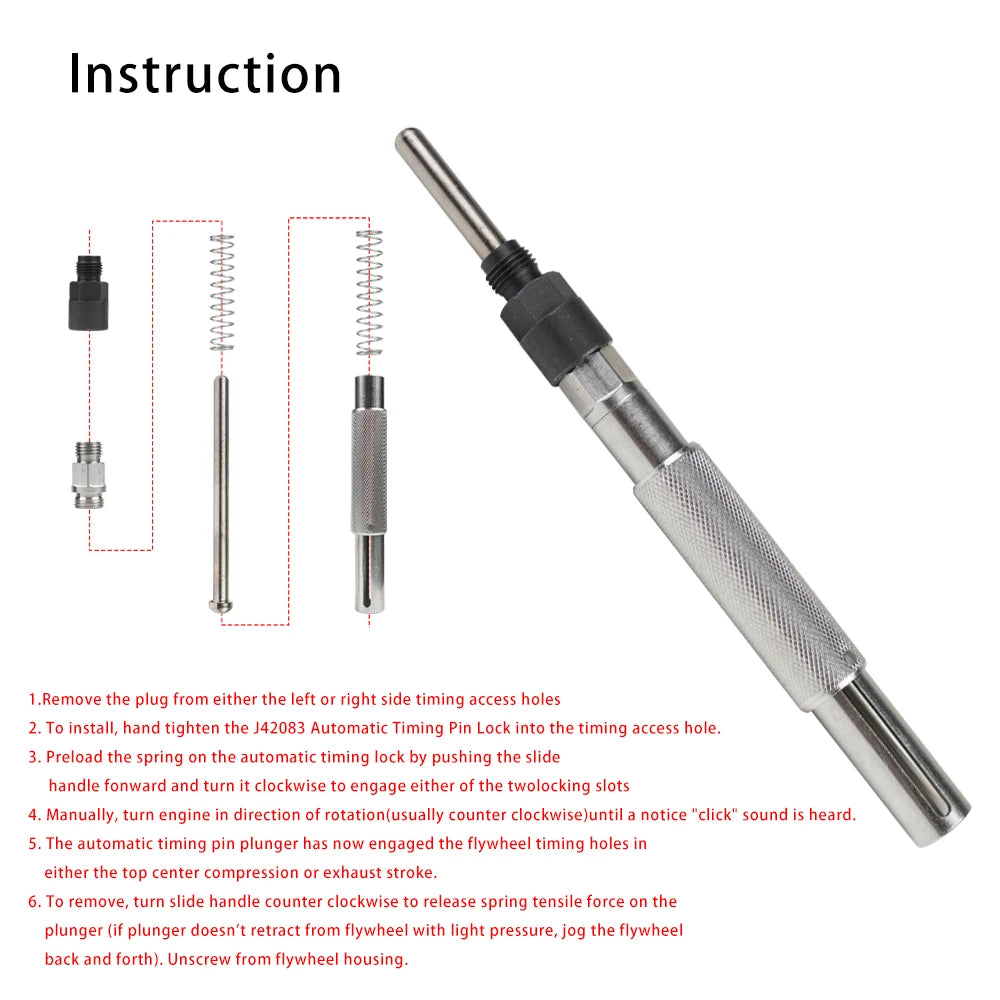

Warnungen/Erinnerungen

• Entfernen Sie den Stecker aus einem der linken oder rechten Timing-Zugangsöffnungen vor der Installation.
• Um zu installieren, ziehen Sie den J-42083 Automatischen Timing Pin Lock von Hand in das Timing-Zugangsloch fest.
• Vorspannen Sie die Feder am automatischen Timing-Verriegelung, indem Sie den Schieberegler nach vorne drücken und ihn im Uhrzeigersinn drehen, um einen der beiden Verriegelungsschlitze zu aktivieren.
• Drehen Sie den Motor manuell in die Drehrichtung (normalerweise gegen den Uhrzeigersinn), bis Sie ein deutliches „Klicken“ hören, das die Aktivierung der Schwungrad-Timing-Löcher anzeigt.
• Der Kolben ist jetzt bei TDC aktiviert; um ihn zu entfernen, drehen Sie den Schieberegler gegen den Uhrzeigersinn, um die Federkraft zu lösen und den Kolben herauszuschieben. Wenn er sich nicht zurückziehen lässt, bewegen Sie das Schwungrad leicht und versuchen Sie es erneut.
• Schrauben Sie ihn nach Abschluss der Arbeiten vom Schwungradgehäuse ab.
• Farb- und Maßhinweise: Die Farbe kann aufgrund der Beleuchtung variieren; geringfügige Größenunterschiede können aufgrund manueller Messungen auftreten.
