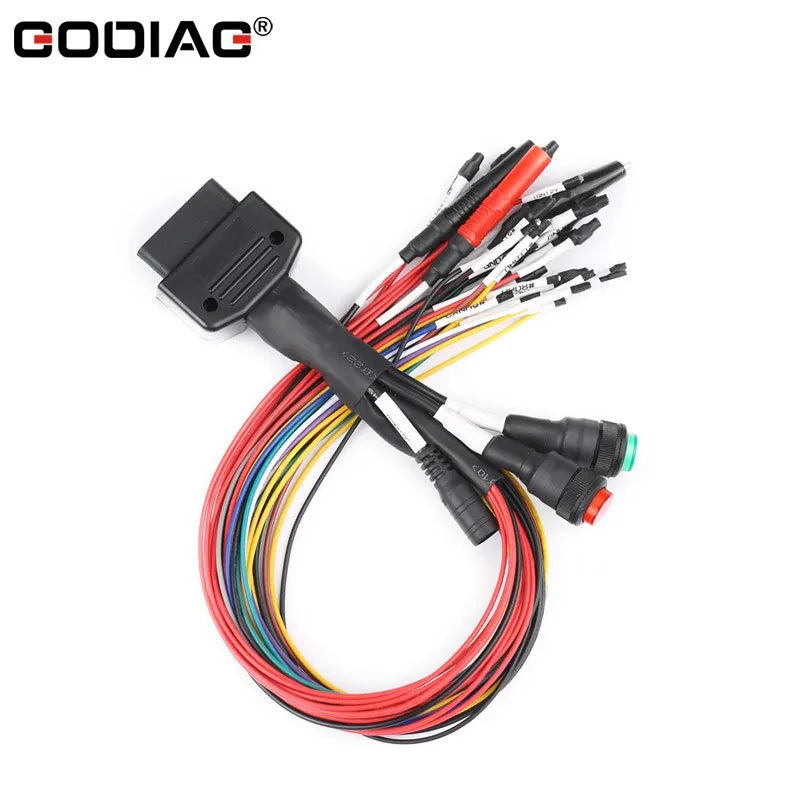

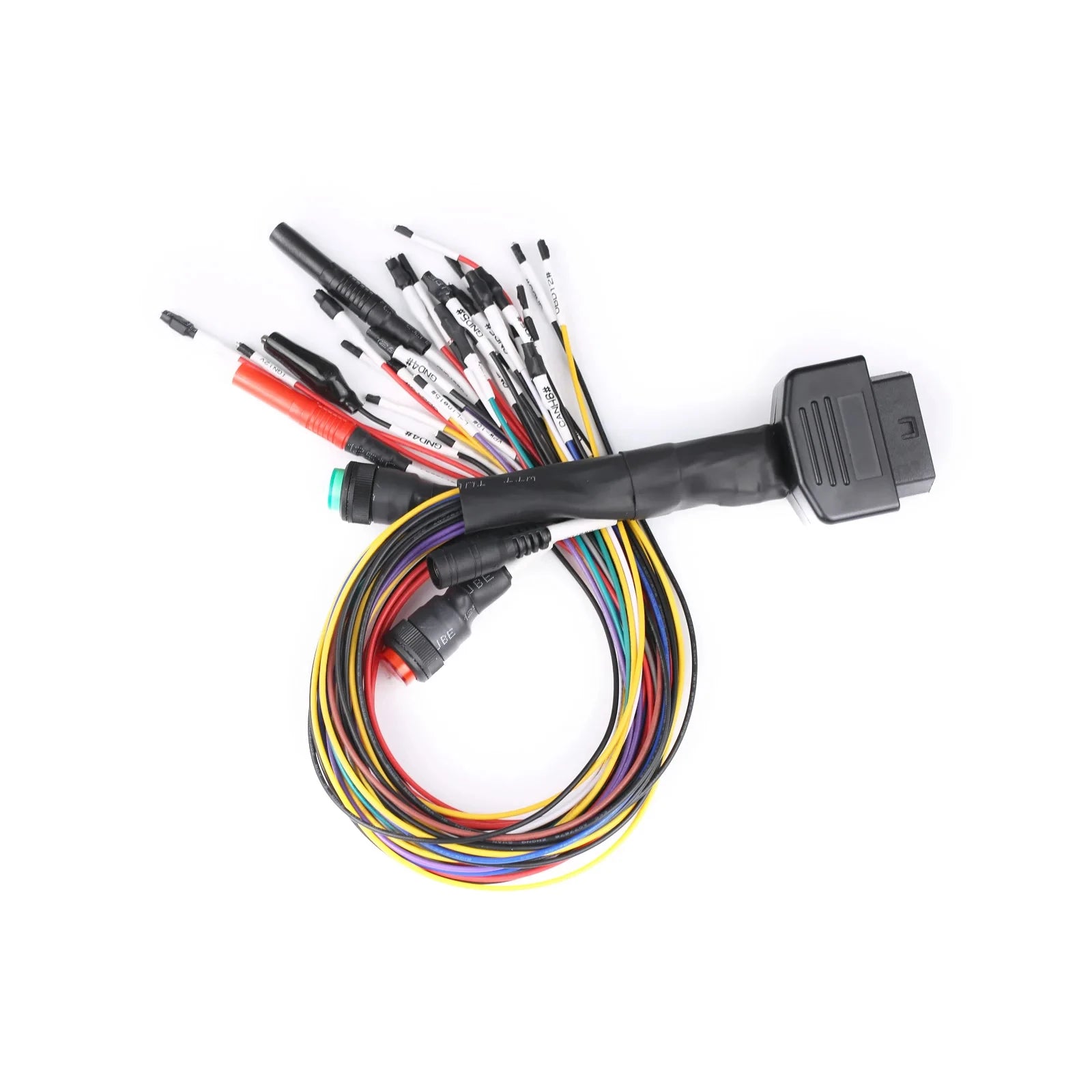

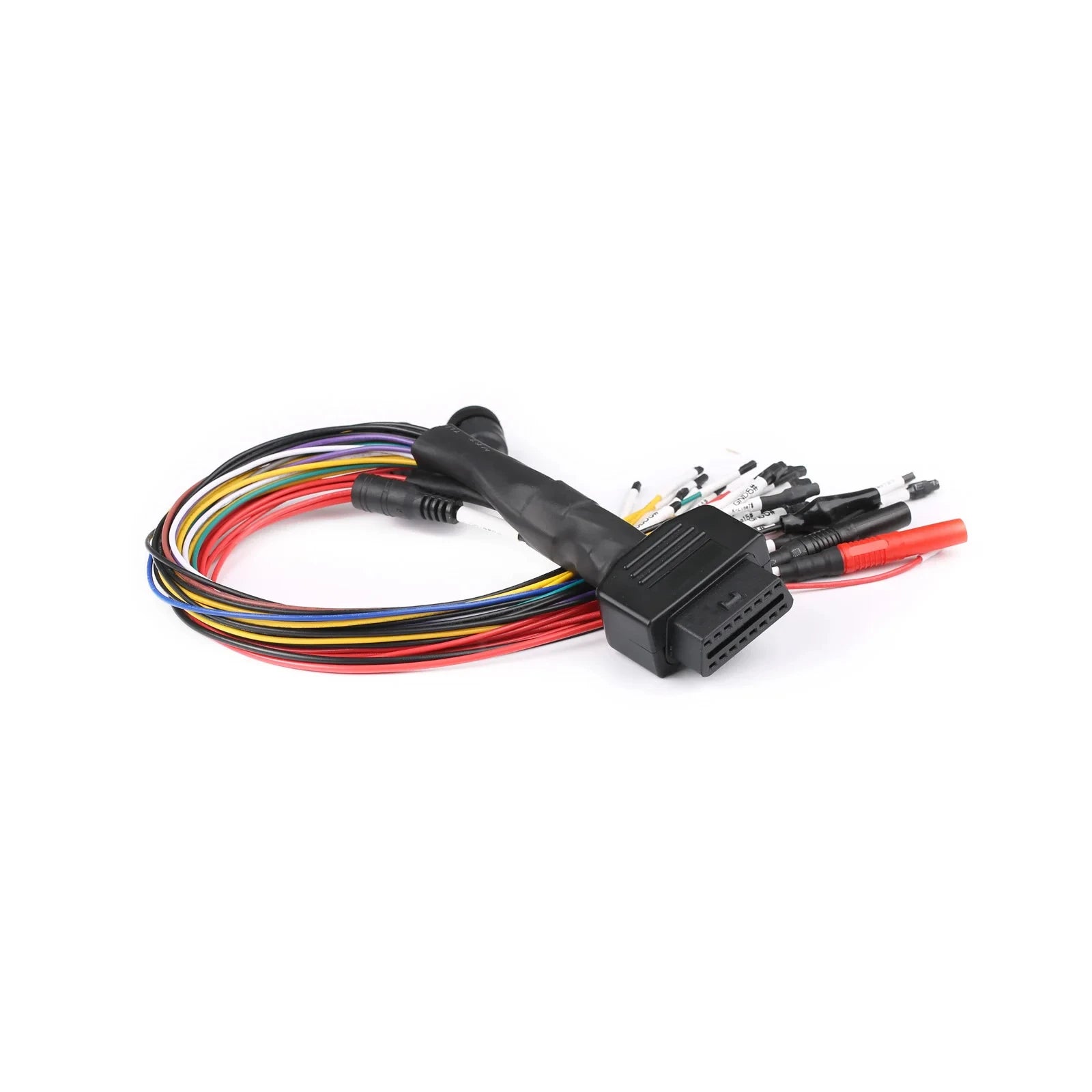

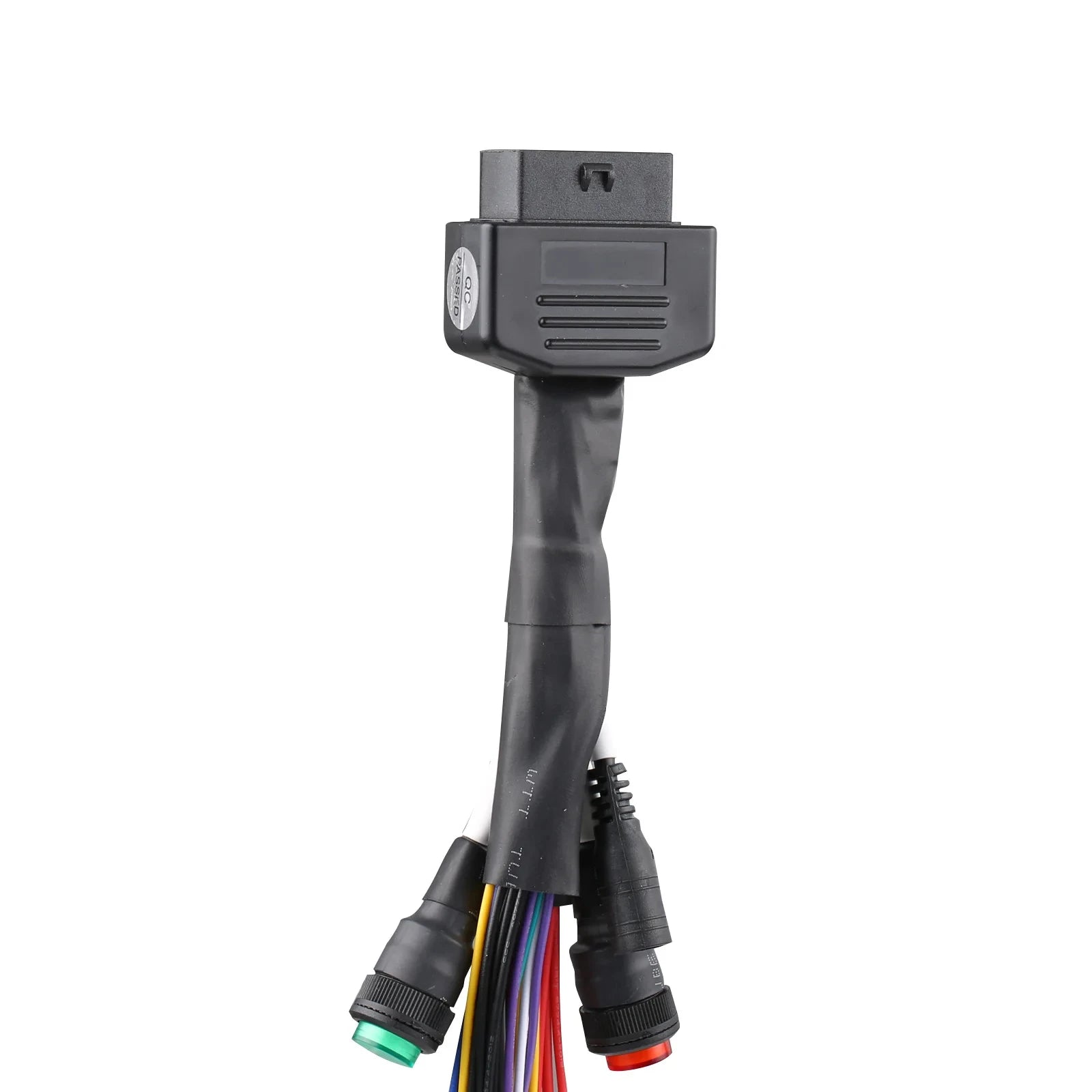

GODIAG Vollprotokoll OBD2 Jumper für ECU-Programmierung, verbindet ECU

Der GODIAG Full Protocol OBD2 Jumper ist ein spezielles Werkzeug, das entwickelt wurde, um Ihre Programmiergeräte mit dem ECU des Fahrzeugs zu verbinden und eine zuverlässige ECU-Programmierung zu gewährleisten. Er unterstützt das vollständige OBD2-Protokoll, verarbeitet die duale K-Leitung und CAN-Leitung und bietet eine umfassende Reihe von Strom- und Erdungsverbindungen, um eine Vielzahl von ECUs zu unterstützen. Egal, ob Sie die Firmware aktualisieren, Kalibrierungsaufgaben durchführen oder erweiterte Programmiermodi aktivieren, dieser Jumper bietet eine stabile, sichere Verbindung und klare Verdrahtungsdiagramme, um die Einrichtungszeit zu minimieren.

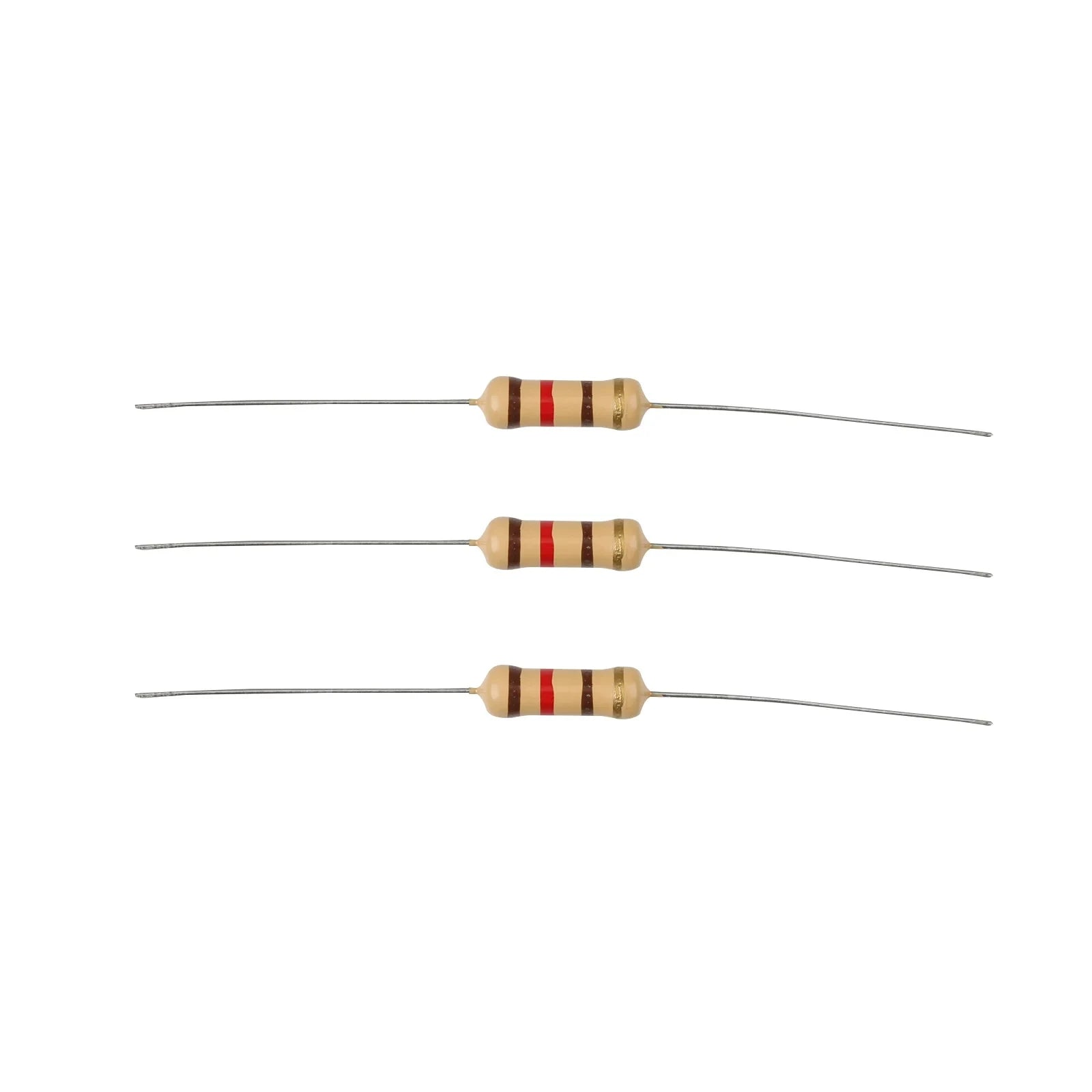

Zu den Funktionen gehören die Unterstützung der DC-Stromversorgung, ein Sicherheits-Schutz-Bananenstecker und eine dedizierte Anschlussport-Stromversorgung, unabhängige GND4 und GND5, um den Anforderungen spezieller ECU-Programmierungen gerecht zu werden, eine Boot-GND4-Klemme, die mit Programmiergeräten kompatibel ist, und ein konfigurierbarer GND4-GND5-Kurzschlussschalter für ECUs, die während der Programmierung einen Kurzschluss benötigen. Der analoge Zündschalter, ausgestattet mit einem großen und zwei kleinen Zündkabeln, ermöglicht es Ihnen, Zündungszustände ein/aus zu emulieren, wie es einige ECUs während der Programmierung erfordern. Hinweis: Der GND4-5-Schalter ist normalerweise gedrückt, um zu leuchten; lassen Sie den Schalter los, wenn eine ECU separate Verbindungen zu GND4 und GND5 benötigt. Das Gerät umfasst auch den CAN-Protokoll-Widerstand und unterstützt Standard-OBD2-Vollprotokollverbindungen (doppelte K-Leitung und doppelte CAN-Leitung) mit mehreren Strom- und Erdungssteckern. Alle elektronischen und mechanischen Geräte, Geräte und Maschinen, die von InterCyprus an EU-Länder verkauft werden, sind CE-zertifiziert und haben eine zweijährige Garantie. Wir bieten seit 2002 Qualität und vertrauenswürdigen Service unter intercyprus.com.

Alle elektronischen und mechanischen Geräte, Geräte und Maschinen, die von InterCyprus an EU-Länder verkauft werden, sind CE-zertifiziert und haben eine zweijährige Garantie.

Vorteile & Tipps

• Optimiert die ECU-Programmierung, indem wesentliche Anschlüsse (Strom, Erde, Zündung und CAN/K-Leitungs-Schnittstellen) in einem einzigen Jumper integriert werden, wodurch Verdrahtungsfehler und Einrichtungszeit reduziert werden.
• Verwenden Sie den GND4-GND5-Kurzschlussschalter für ECUs, die während der Programmierung einen Kurzschluss benötigen, und schalten Sie auf unabhängige GND4/GND5, wenn eine ECU separate Erdungsreferenzen benötigt.
• Nutzen Sie den analogen Zündschalter, um die Zündungszustände während Lese- oder Schreibvorgängen genau widerzuspiegeln, damit die Geräteeingaben und ECU-Antworten mit den tatsächlichen Fahrzeugbedingungen übereinstimmen.

Produktspezifikationen

• Markenname: YIQIXIN
• Artikeltyp: Auto-Schlüssel-Programmierer
• Herkunft: Festlandchina
• Verwendung: Nicht Telekommunikation
• Gewicht: 0,2
• Produktfunktionen: Unterstützt DC-Stromversorgung; Sicherheits-Schutz-Bananenstecker, dedizierte Anschlussport-Stromversorgung; Unabhängige GND4, GND5; Boot-GND4-Klemme, die mit Programmiergeräten kompatibel ist; GND4 GND5 Kurzschlussschalter; analoger Zündschalter mit 1 großem und 2 kleinen Zündkabeln; unterstützt Standard-OBD2-Vollprotokollverbindung (doppelte K-Leitung, doppelte CAN-Leitung); 3 große und 2 kleine Stromstecker; 4 große GND, 4 kleine GND; CAN-Protokoll-Widerstand; Anschlussdiagramme für Programmierstrom und ECU

Lieferumfang:

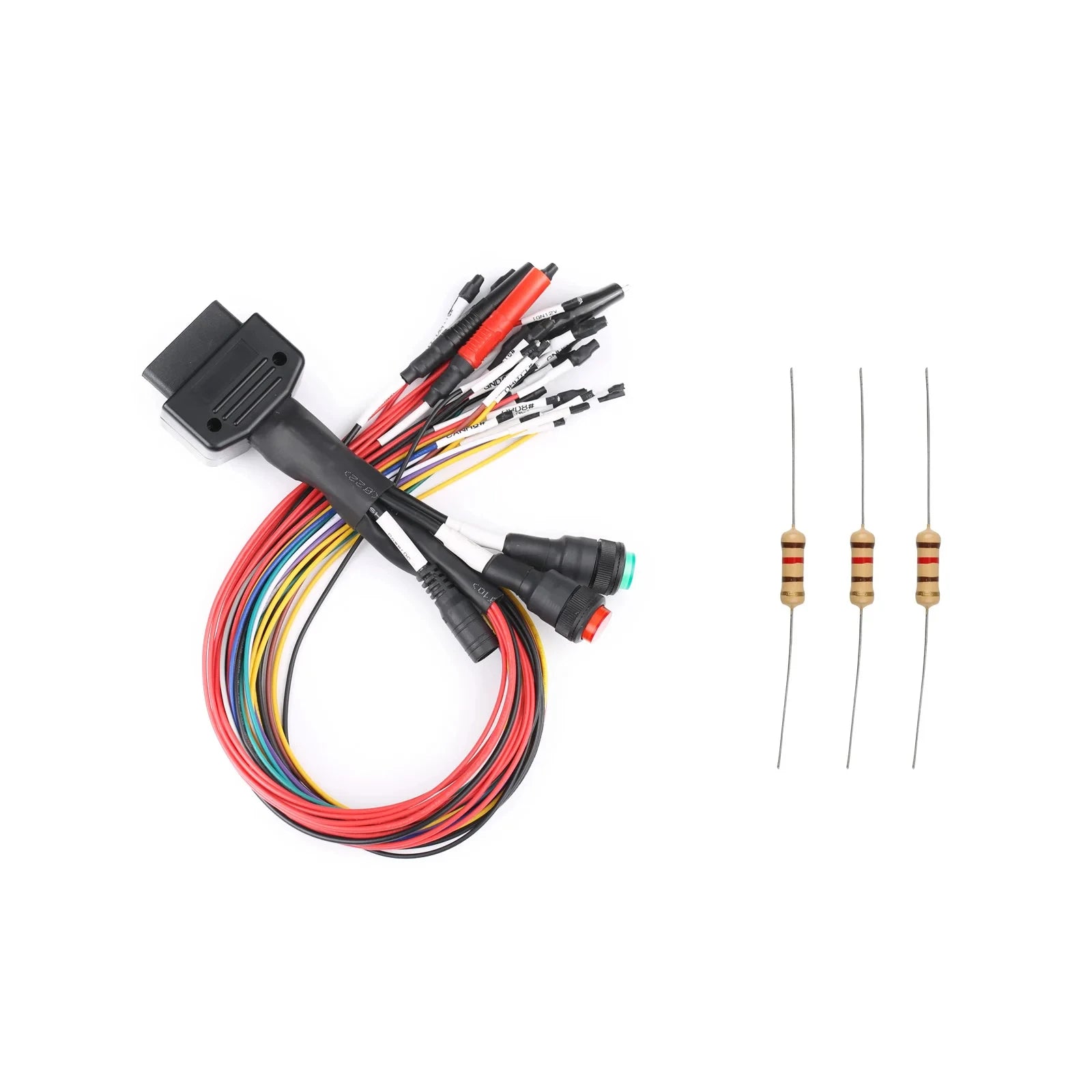

• 1 Stück x GODIAG Full Protocol OBD2 Jumper

Warnungen/Hinweise

• Der GND4-5-Schalter ist normalerweise gedrückt, um zu leuchten; wenn eine ECU unabhängige GND4- und GND5-Verbindungen benötigt, lassen Sie den Schalter los.
• Folgen Sie immer den bereitgestellten Anschlussdiagrammen, wenn Sie die Verdrahtung zum ECU und zu den Programmiergeräten vornehmen, um falsche Verdrahtungen oder mögliche Schäden zu vermeiden.
