Multimeter Funktionsjämförelse

Modell

O7

O9

Funktion

Område

Upplösning

Område

Upplösning

DC Spänning(V)

Noggrannhet

1000V 0.001V
±(0.8%+3】

1000V 0.0001V
±(0.8%+3)

DC Spänning(mV)

Noggrannhet

600mV 0.01mV

±(1.0%+5)

200mV 0.01mV
±(1.0%+5)

AC Spänning (V)

Noggrannhet

750V 0.001V

±(1.0%+3)

750V 0.0001V
±(1.0%+3)

AC Spänning (mV)

Noggrannhet

600mV 0.001mV ±(1.2%+5)

200mV 0.001mV

±(1.2%+5)

DC Ström(mA)

Noggrannhet

600mA 0.01mA
±(1.0%+3)

200mA 0.01mA

±(1.0%+3）

AC-ström(mA)

Noggrannhet

600mA 0.01mA

±(1.2%+5)

200mA 0.01mA
±(1.2%+5)

AC-ström(A)

6000A(Behöver flexibel strömtång)
Upplösning：0.1A
Noggrannhet：±(1.0%+5)

2000A(Behöver flexibel strömtång)
Upplösning：0.1A
Noggrannhet：±(1.0%+5)

Motstånd

Noggrannhet

60MΩ 0.001MΩ
±(1.2%+5)

200MΩ 0.0001MΩ
±(1.2%+5)

Kapacitans
Noggrannhet

99.99mF 0.001mF
(5.0%+20）

99.999mF 0.001mF
±(5.0%+20）

Temperatur

-20~1000℃
-4~1832℉
Upplösning: 1℃/℉
Noggrannhet: ±(2,5%+5)

-20~1000℃
-4~1832℉
Upplösning: 1℃/℉
Noggrannhet: ±(2,5%+5)

Visningsvärde

6000 räkningar

20000 räkningar

Diod

√

Anslutning

√

Äkta virtuell värde

√

Skärmbakgrundsbelysning

√

Påminnelse om låg batterinivå

√

Automatisk avstängning

√

Storlek

216,6*84,5*36mm

Vikt

384g

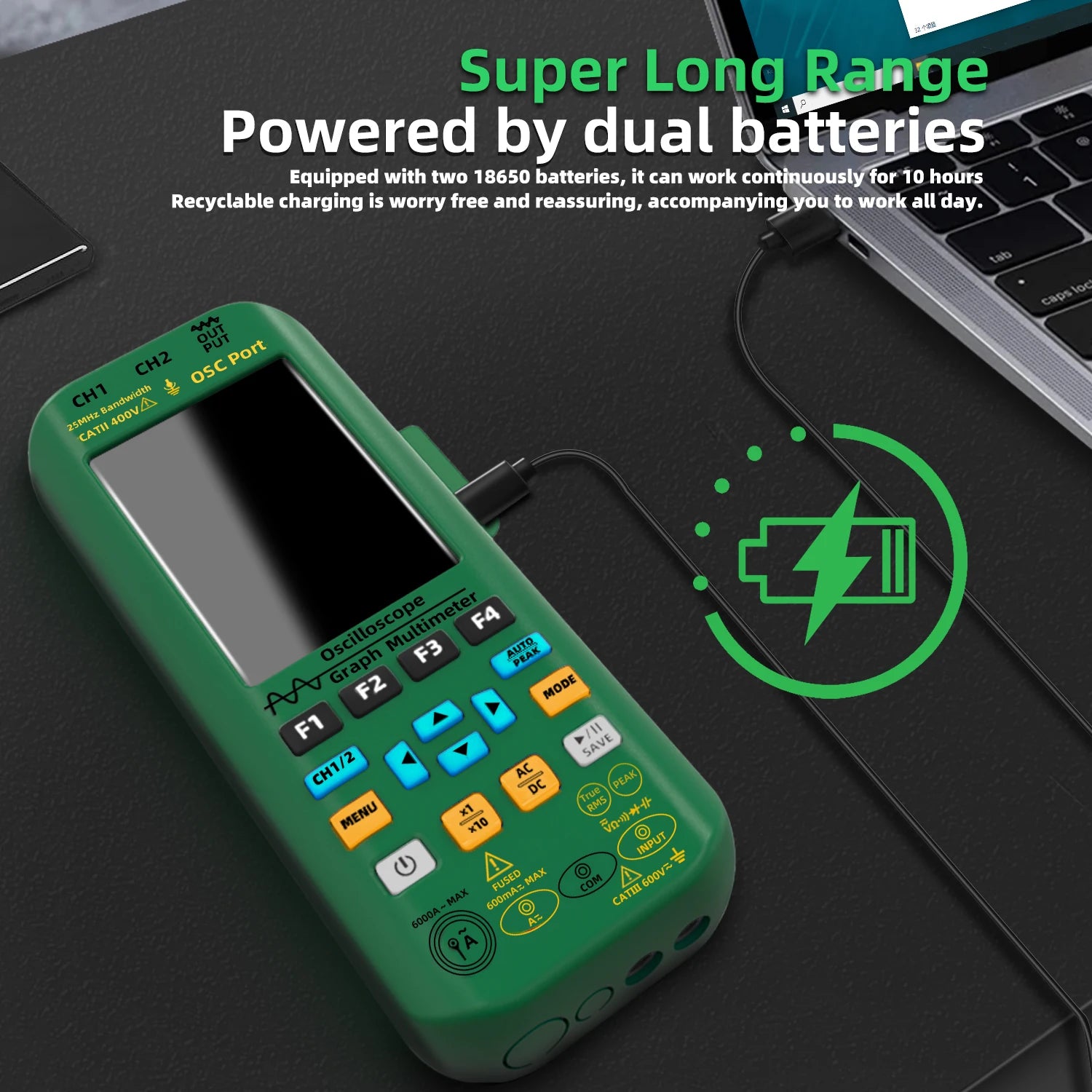

Typ av batteri

18650-batteri 3000mA*2, 6000mA lång uthållighet

Skärm

3,98-tums TFT fullview-färgscreen
Upplösning: 480*320px

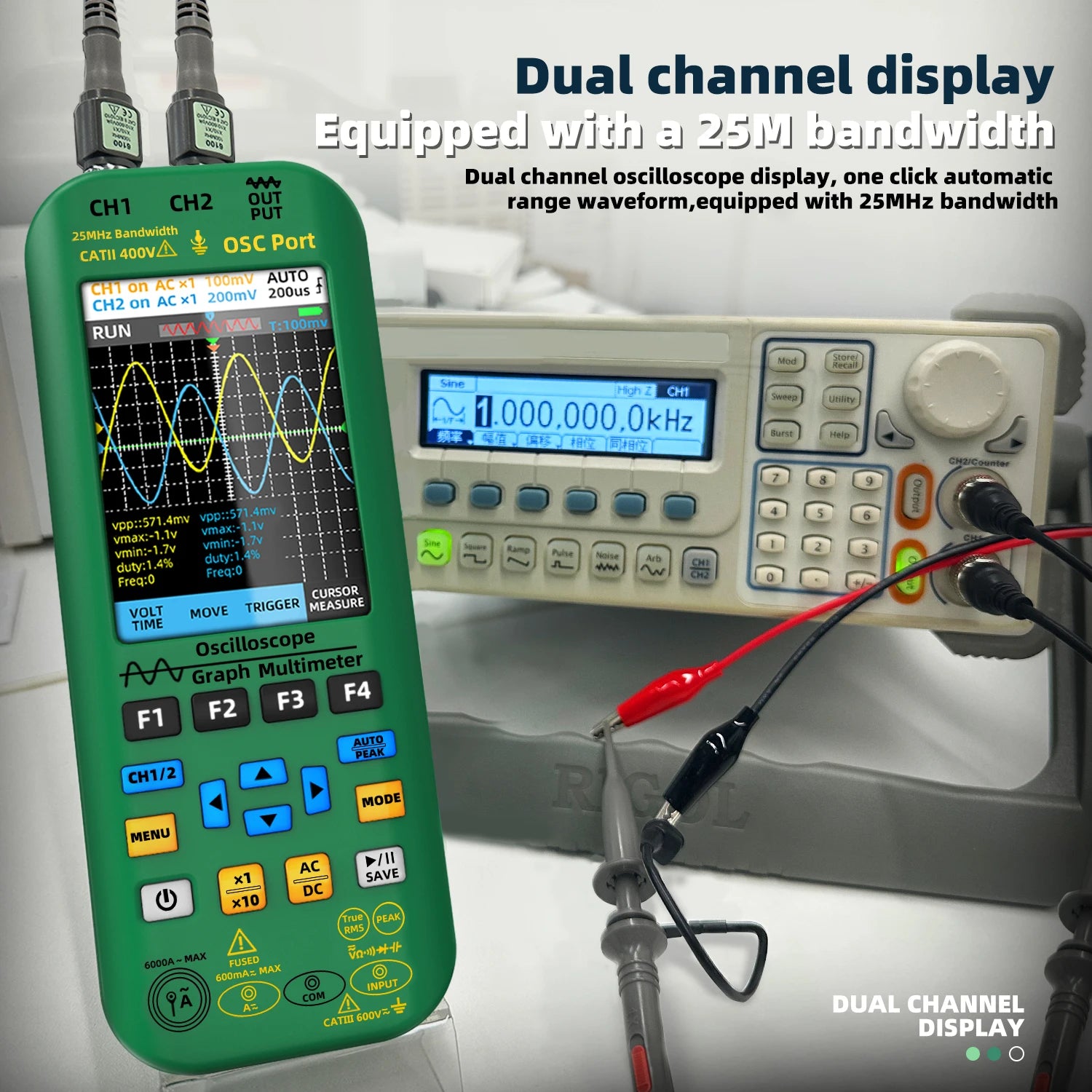

Jämförelse av tekniska index för oscilloskop

Tecken

Instruktioner

Bandbredd

O9:50MHz

Dualkanal realtidsprovtagning

O7:25MHz

Provtagning

Provtagningläge

Realtidsprovtagning

Samplingsfrekvens

O9:250MSa/s
O7:208MSa/s

Kanal

2

Dualkanal DC, AC

INGÅNG

Ingångkoppling

DC/AC

Ingångsimpedans

1MΩ,@16pf

Proben dämpare

×1，×10

Maximal ingångsspänning

X1 område <150V,
X10 område<300V(DC+ Ac topp)

Horisontell

Samplingfrekvensområde

O7
1.5Sa/s-208MSa/s

O9
1.5Sa/s-250MSa/s

Vågforminterpolation

(sinx)x

Svepområde

100ns/div-20s/div

Tidsbasnoggrannhet

20ppm

Lagringsdjup

128Kbyte

Vertikal

Känslighet

20mV/div-10V/div

Förskjutningsområde

4 rutor (plus eller minus)

Analog bandbredd

O7：25MHZ

O9：50MHZ

Frekvensrespons

＞10HZ

Stigtid

＜10ns

DC förstärkningsnoggrannhet

± 3 %

Mät

Automatisk
mätning

Period, Frekvens, Topp-till-toppvärde,

Maximalt värde, Minimalt värde,

Arbetscykel, Rotmedelvärde

Trigger

Utlösarläge

Automatisk, Normal, Enkel

Triggerkant

Stigande kant, Fallande kant

Visningsläge

YT, XY, RoII

Efterglödningstid

Minst, 500ms, 1S, 10S, Obegränsad

Vågformstyp

Sinusvåg, Fyrkantvåg, Triangulär våg,

Halv våg, Full våg, Sågtooth-våg, DC

Frekvensområde

Sinusvåg: 0HZ-5MHZ;

Fyrkantvåg, triangulär våg, halv våg,

full våg, sågtooth-våg, DC: 0HZ-2MHZ

Kanal

1

Utgångsamplitud

0.1V~3.0V

Upplösning

1HZ

Fyrkantvågens arbetscykel

1%~99%

Oscilloskopläge Huvudskärmsbeskrivning

Nr.

Namn

Instruktioner

Nr.

Namn

Instruktioner

1

Utlösningskanal

CH1 är kanal 1, och CH2 är kanal 2

14

Vertikal flip-flop

Vertikal spänningsposition triggad

2

Körstatus

Status: Stopp/Kör

15

Horisontell trigger

Horisontell tidsbasposition för triggen

3

Ch1

CH1 vågform visas i gult

16

CH1 Parametrar

Specifika parametrar för CH1

4

Ch2

CH2 vågform visas i blått

17

CH2 Parametrar

Specifika parametrar för CH2

5

Kanalväljare

CH1/CH2 På-av tillstånd

18

Spänning/Tid basmeny

Tryck upp knappen för att öka spänningsamplituden,
Tryck ner knappen för att sänka spänningsamplituden;

Justerbart intervall:
20mV/div -10V/diy

Tryck på vänster tangent för att förstora tidsbasen,
Tryck på höger piltangent för att minska tidsbasen;

Justerbart intervall:
10ns/div-20s/div

6

Dämpning

Kanal dämpningsfaktor

7

Spänningsskala

Vertikal spänningsskala värde

8

Tidsbas

Tidsbas position i lagringsdjup

9

Tidsbas skala

Horisontell tidsbas skala värde

19

Våg rörelse

Tryck på upp/ned-knappen för att justera de övre och nedre positionerna av vågformen,
och tryck på vänster och höger tangenter för att justera vänster och höger positioner av vågformen

10

Vågläge

Auto/Normal/Enkel

11

Utlösarläge

Stigande eller fallande kant

20

Utlösare markör

Tryck på upp- och nedtangenterna för att justera positionen för utlösningsmarkören

12

Batterinivå

Batteristatus och laddningsstatus

21

Mätmarkör

Tryck på F4 för att växla mätmarkörens val,
och tryck på upp- och nedpiltangenterna för att justera mätmarkörens position

13

Utlösningsnivå

Utlösningsspänningsvärde

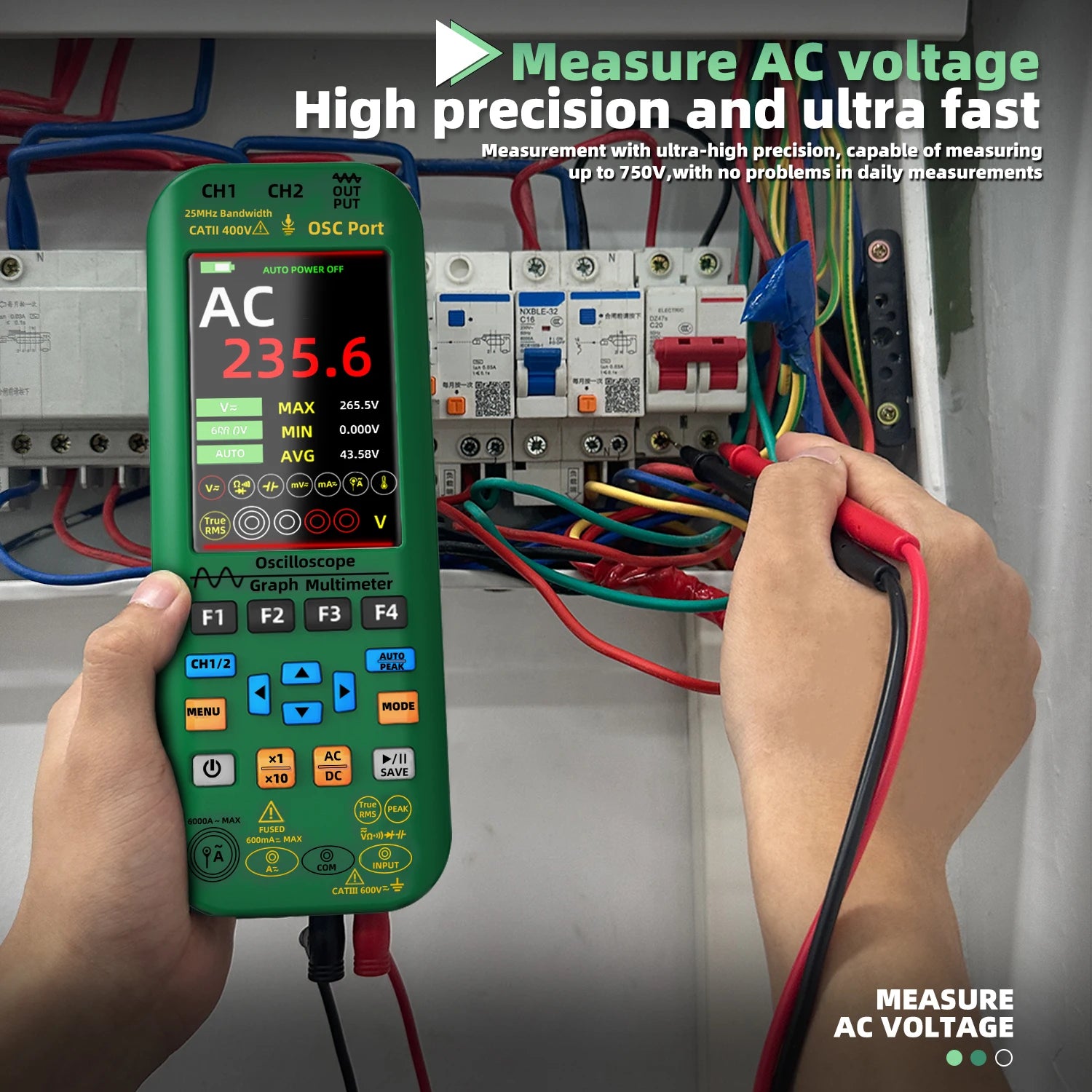

Multimetermode

Nr.

Namn

Instruktioner

Nr.

Namn

Instruktioner

1

Batterinivå

Visar batteristatus och laddningsstatus

8

Automatisk avstängning

Visar tiden för att ställa in automatisk avstängning

2

Huvuddisplay

Visar multimeteravläsningar,
O7 Maximal visning 6000 ord,
O9 Visar maximalt 20000 tecken

9

Spetsläge

Tryck på PAEK-brytaren för att aktivera toppläge (detta läge är endast giltigt för AC-spänning)

3

Läge

Mätläge

4

Område

Nuvarande lägesområde

10

Maximalt värde

Visar det maximala avlästa värdet

5

Automatiskt område

Automatisk områdesväxling

11

Minimi värde

Visar det minimiavlästa värdet

6

HÅLL

Tryck på SÄGRA-tangenten för att pausa datavisningen

12

Genomsnittligt värde

Visar det genomsnittliga värdet

7

Läge

Visar att det nuvarande valda mätläget är markerat i rött. Tryck på vänster, höger, upp och ner piltangenterna för att växla växlar

13

Terminalprompt

Visar terminalen som ska väljas för nuvarande läge

14

Enhet

Visar enheten för de uppmätta data
