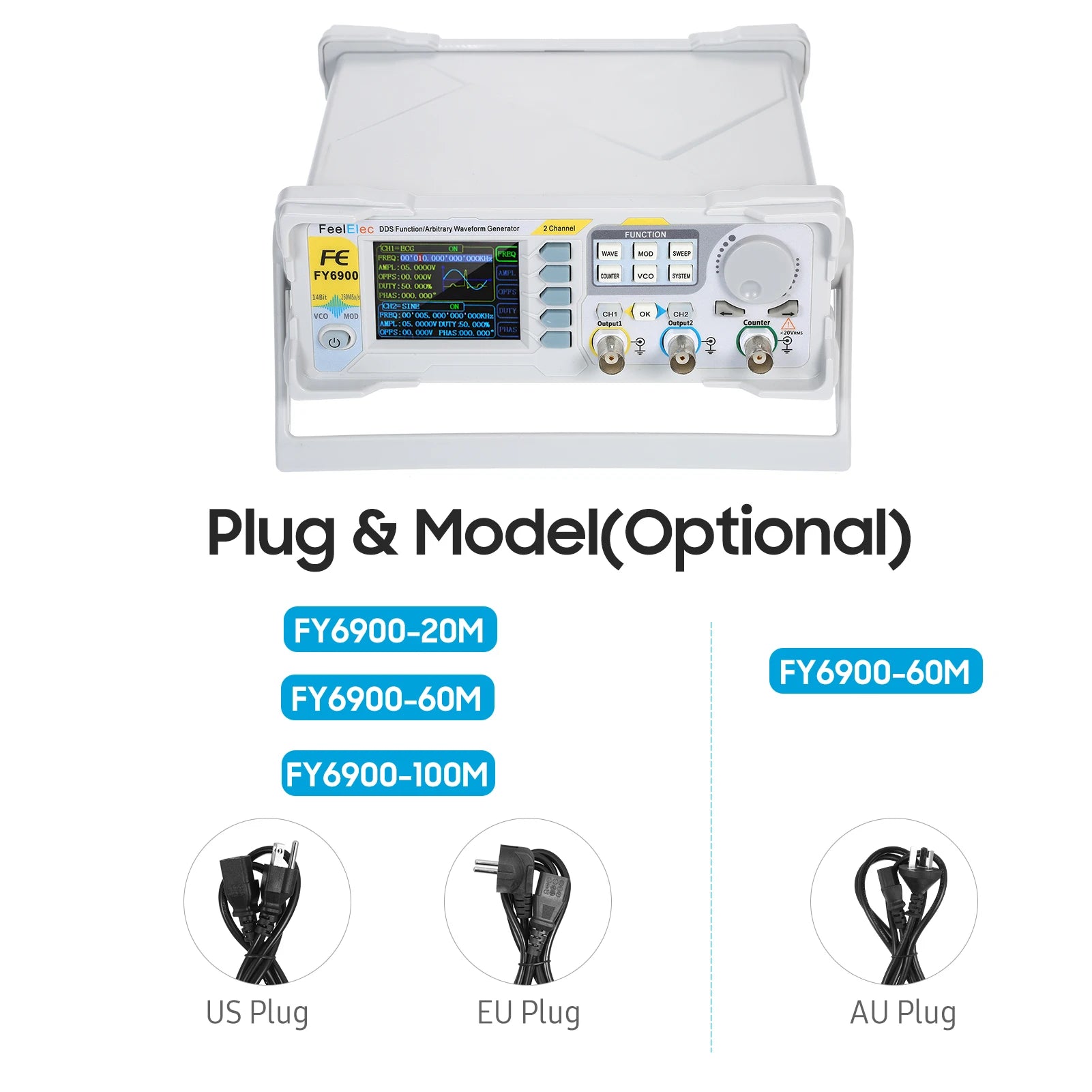

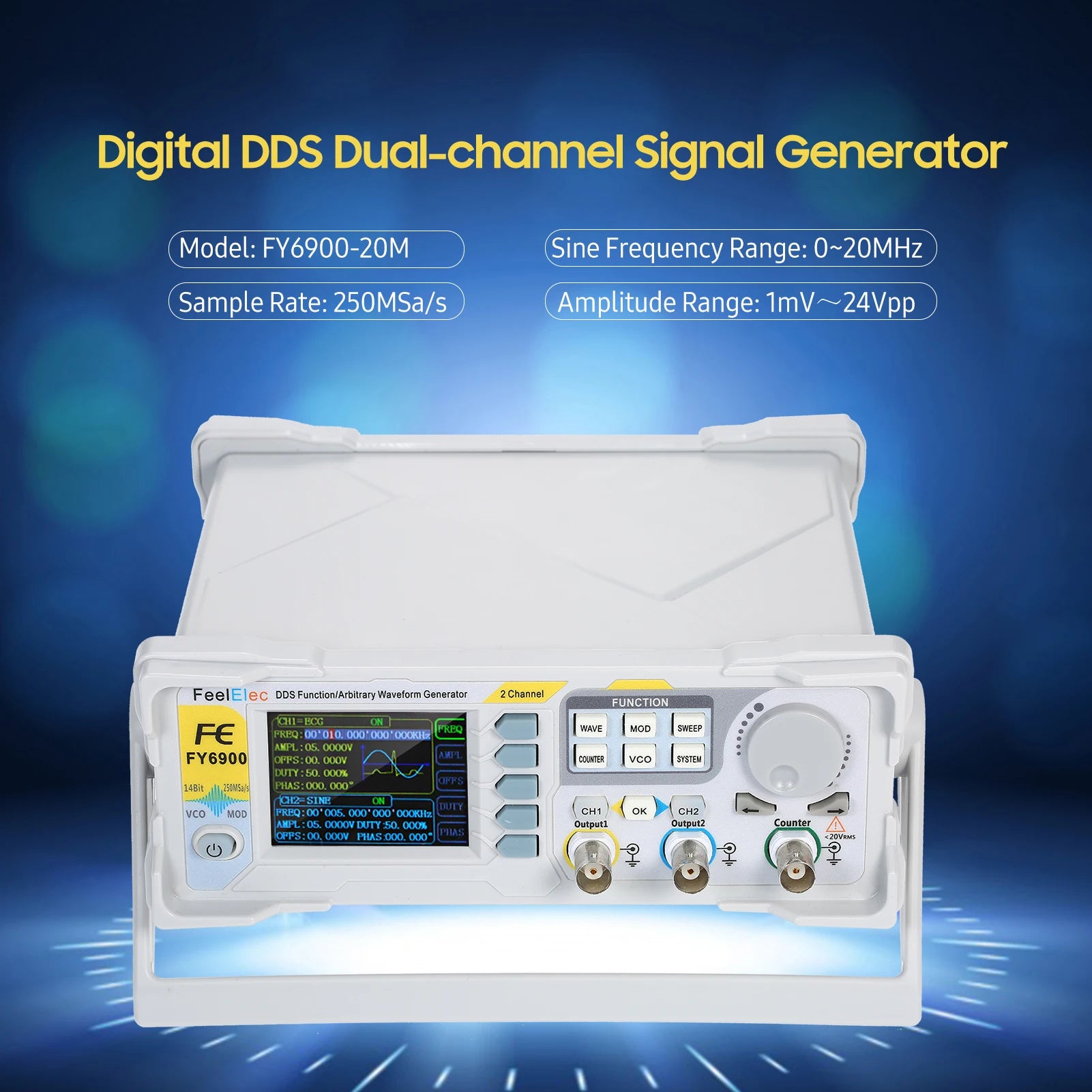

FY6900 DDS Dual Channel Arbitrær Bølgeform Generator

FY6900 DDS Dual Channel Arbitrary Waveform Generator fra meterk leverer præcis, højfidelitets signaloutput ved hjælp af Direct Digital Synthesizer (DDS) teknologi. Designet til ingeniører, forskere og laboratorier, genererer dette dual-channel instrument stabile, lavdistortion waveforms på tværs af et bredt spektrum af applikationer—fra rutinetests til komplekse signal simuleringer. Med to uafhængige kanaler og avancerede modulations- og sweep-funktioner kan du skabe, analysere og genafspille indviklede signalmønstre med tillid.

Nøglefordele inkluderer en 2,4-tommer TFT farve LCD, der viser realtidsparametre og grafik for CH1 og CH2, samt MagicPulse teknologi, der leverer ultra-lav jitter (RMS < 200 ps). Den 14-bit højhastigheds DAC, 300 MSa/s sample rate, og 5 Vpp output sikrer højopløselige waveforms med minimal kvantiseringsfejl (mindre end 1 mV). FY6900 understøtter op til 99 funktioner eller vilkårlige waveforms, inklusive 35 forudindstillede former og 64 brugerdefinerede filer, med programmerbar dybde på op til 8192 punkter for hver waveform for at bevare signaldetaljer.

Udover standard waveforms (Sine, Square, Pulse, Triangle/Ramp, CMOS, TTL, Exponential Rise/Fall, Noise, ECG, DC, og mere), tilbyder det omfattende modulationsmuligheder og avancerede funktioner som AM, FM, PM, ASK, FSK, og PSK, samt en alsidig Sweep-funktion til at variere frekvens, amplitude, offset eller duty cycle med lineære eller logaritmiske sweep-typer. Den indbyggede VCO lader dig kontrollere frekvens, amplitude, offset og duty cycle fra en ekstern input, mens Burst og Counter tilstande udvider testscenarier. Kanalsynkronisering muliggør multi-kanal, fase-kontrollerede output op til 16 kanaler med 0,01° præcision.

Fordele & Tips

• Opret og genbrug komplekse signalmønstre ved at gemme op til 64 vilkårlige waveform datafiler og udnytte 8192-punkts dybden til højdetaljerede reproduktioner.
• Simuler virkelige forhold hurtigt ved at bruge Sweep, Modulation (AM, FM, PM, ASK, FSK, PSK), og Burst funktionerne til at stressteste enheder og måle responser.
• Betjen to synkroniserede kanaler med præcis fase (0,01°) og uafhængig duty-cycle kontrol for at sammenligne signaler eller generere koordinerede testsekvenser til multi-kanal systemer.

Produkspecifikationer

• Model: FY6900
• Mærke: meterk
• Type: DDS Dual Channel Arbitrary Waveform Generator
• Kanaler: 2 (dual full-functional, svarende til to uafhængige generatorer)
• Output amplitude: 1 mV til 25 Vpp (minimum opløsning 1 mV)
• DC Offset: -12 V til +12 V (opløsning 0,001 V)

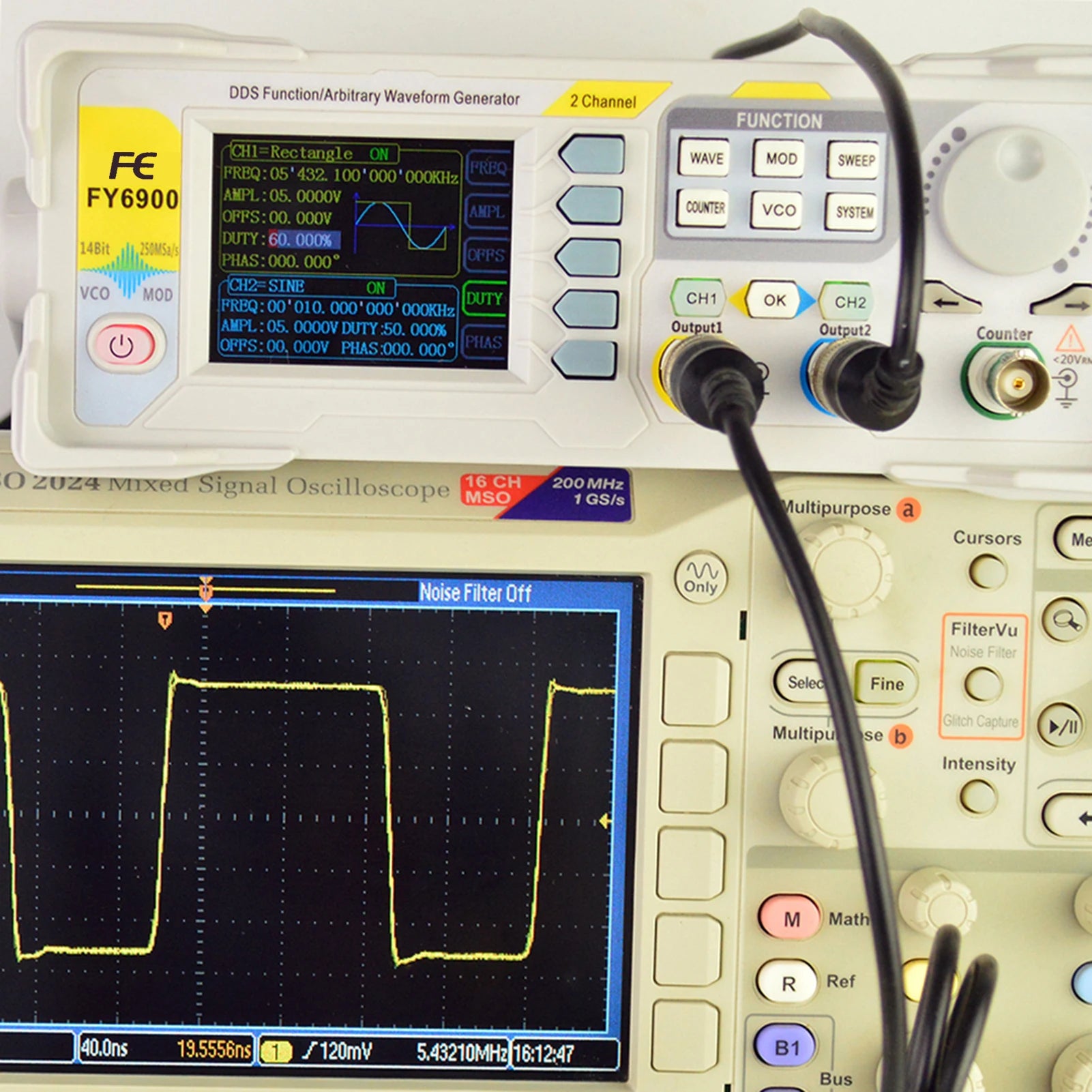

• Duty cycle: 0,01% til 99,99% (opløsning 0,01%)
• Jitter: RMS < 200 ps (MagicPulse Technology)
• DAC: 14-bit højhastigheds DAC, 5 Vpp output, kvantiseringsfejl < 1 mV
• Sample rate: 300 MSa/s
• Waveform lagring: 64 brugerdefinerede filer; 64 vilkårlige waveforms; 8192-punkts dybde pr. waveform
• Forudindstillinger: 35 forudindstillede waveforms; 99 grupper af funktioner/vilkårlige waveforms

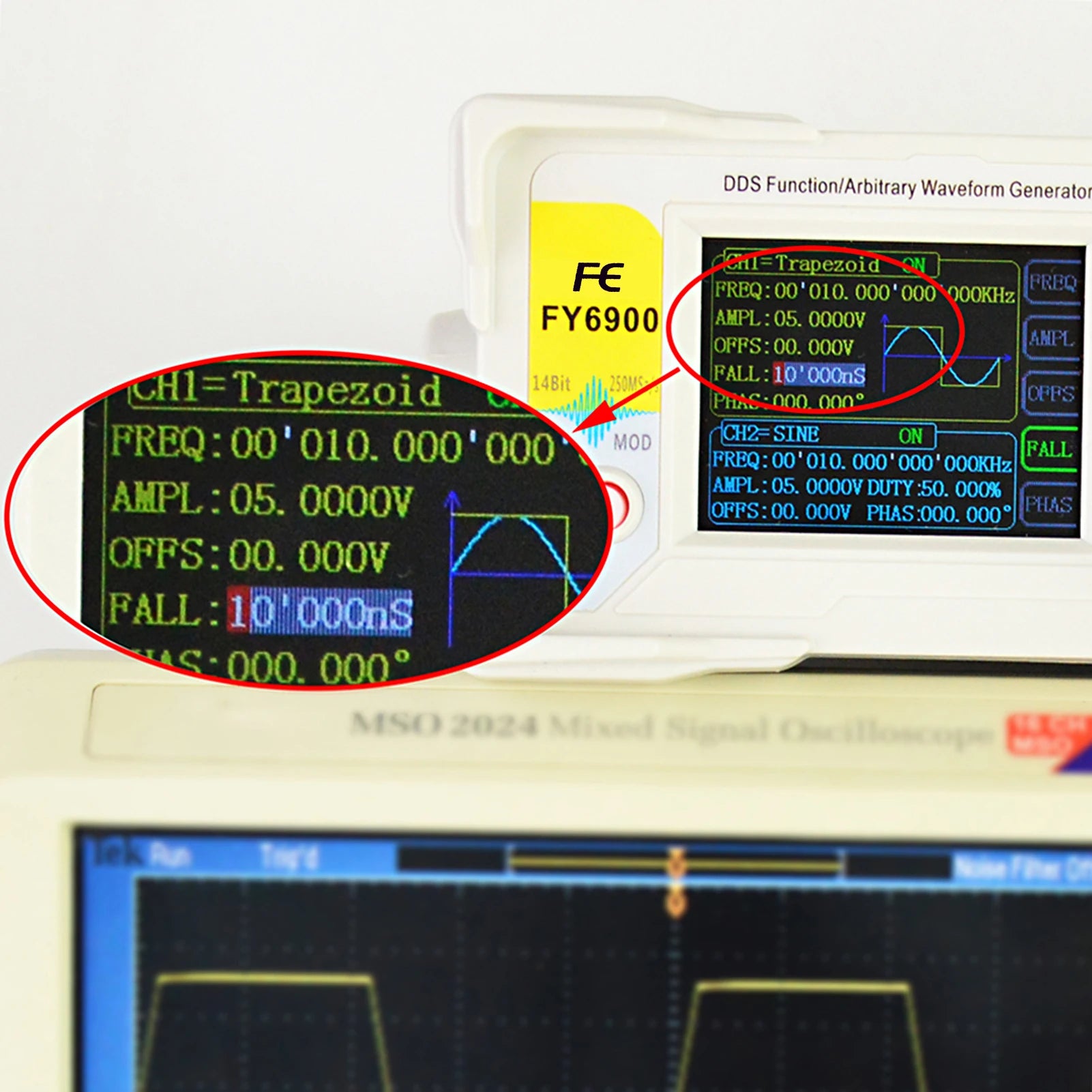

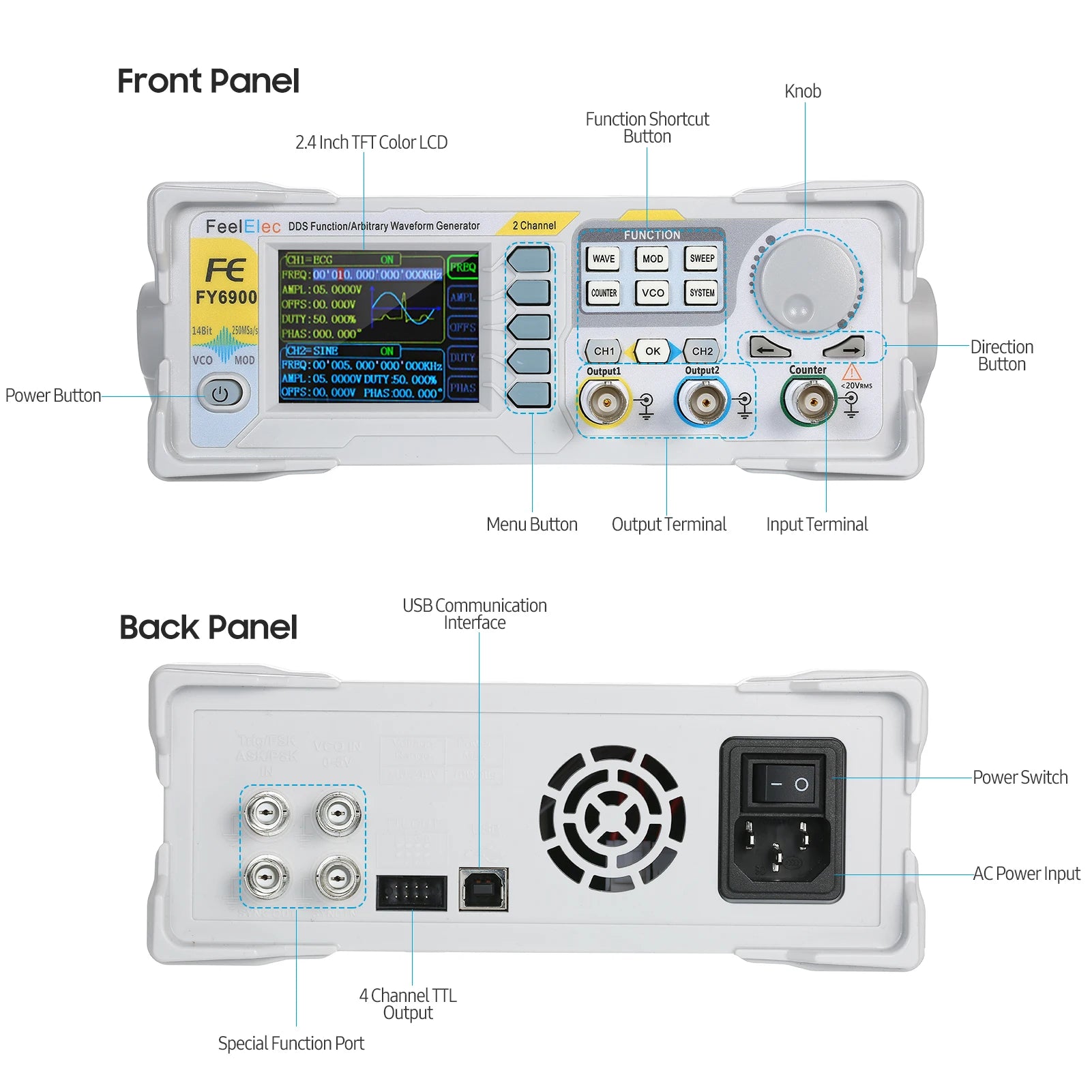

• Display: 2,4" TFT farve LCD (320 × 240)
• Waveform typer: Sine, Square, Pulse, Triangle/Ramp, CMOS (0–12 V), TTL, Exponential Rise/Fall, Noise, ECG, DC, osv.
• Modulationer: AM, FM, PM, ASK, FSK, PSK
• Sweep: Frekvens, amplitude, offset, og duty cycle; Lineær og Logaritmisk; 0,01 s til 999,99 s; Op/Ned/Rundtur
• VCO (Voltage-Control Output): ekstern input til frekvens, amplitude, offset, duty cycle, og PWM
• Udkast Output: Manuel udløser, intern CH2-udløser, ekstern udløser; 1 til 1.048.575 pulser
• Counter: DC/AC koblingsformer
• Kanal Synk: bølgeform/tilstandskopi mellem kanaler; op til 16-kanals synkron output med 0,01° fasepræcision
• Strøm: Batteri inkluderet – Nej (ekstern strøm kræves)
• Oprindelse: Fastlandskina
• Certificering: CE
• Kortslutningsbeskyttelse: Ja

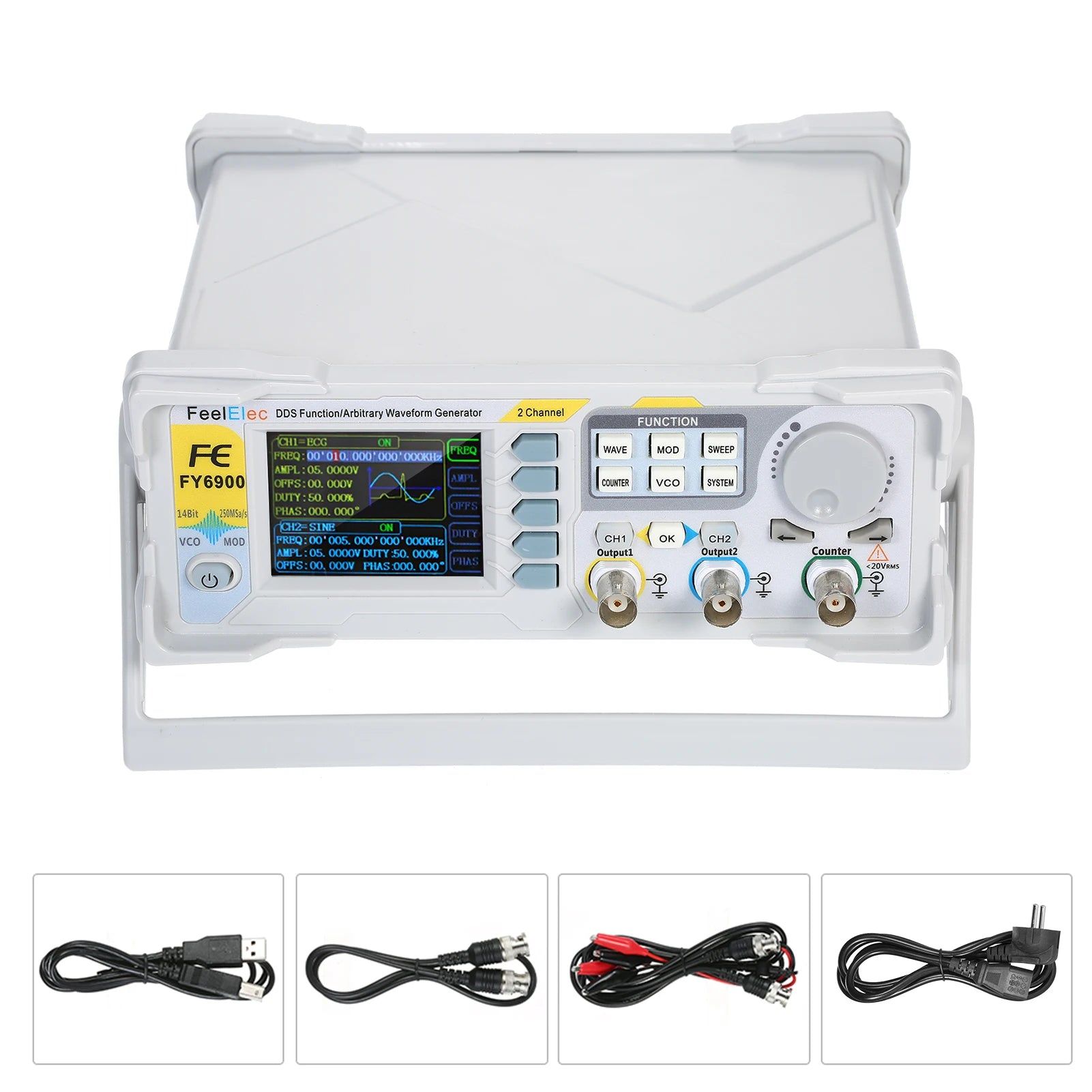

Pakken inkluderer:

• Pakkens indhold er ikke specificeret i opstillingen

Advarsler / Påmindelser

• Operer inden for det specificerede outputområde: 1 mV til 25 Vpp, DC offset -12 V til +12 V, og duty cycle 0,01% til 99,99%. Overskridelse af disse grænser kan beskadige enheden eller DUT.
• Strømforsyning: Denne enhed kræver ekstern strøm; intet internt batteri er inkluderet.
• Kortslutningsbeskyttelse er indbygget, men forbind altid DUT'er korrekt og følg sikre testmetoder, når du arbejder med høje spændinger eller PWM-signaler.
• Når du bruger eksterne udløsere eller VCO-kontrol, skal du sikre dig, at indgangssignalniveauerne ligger inden for de anbefalede intervaller for at undgå enhedsskader.
• PC-kontrol og åbent protokol letter avancerede opsætninger; bekræft kompatibilitet med dit softwaremiljø inden integration.
