E01 2G4M20S1B 2G4GHz IoT Transceiver 20dBm PCB Antenne

Oversigt

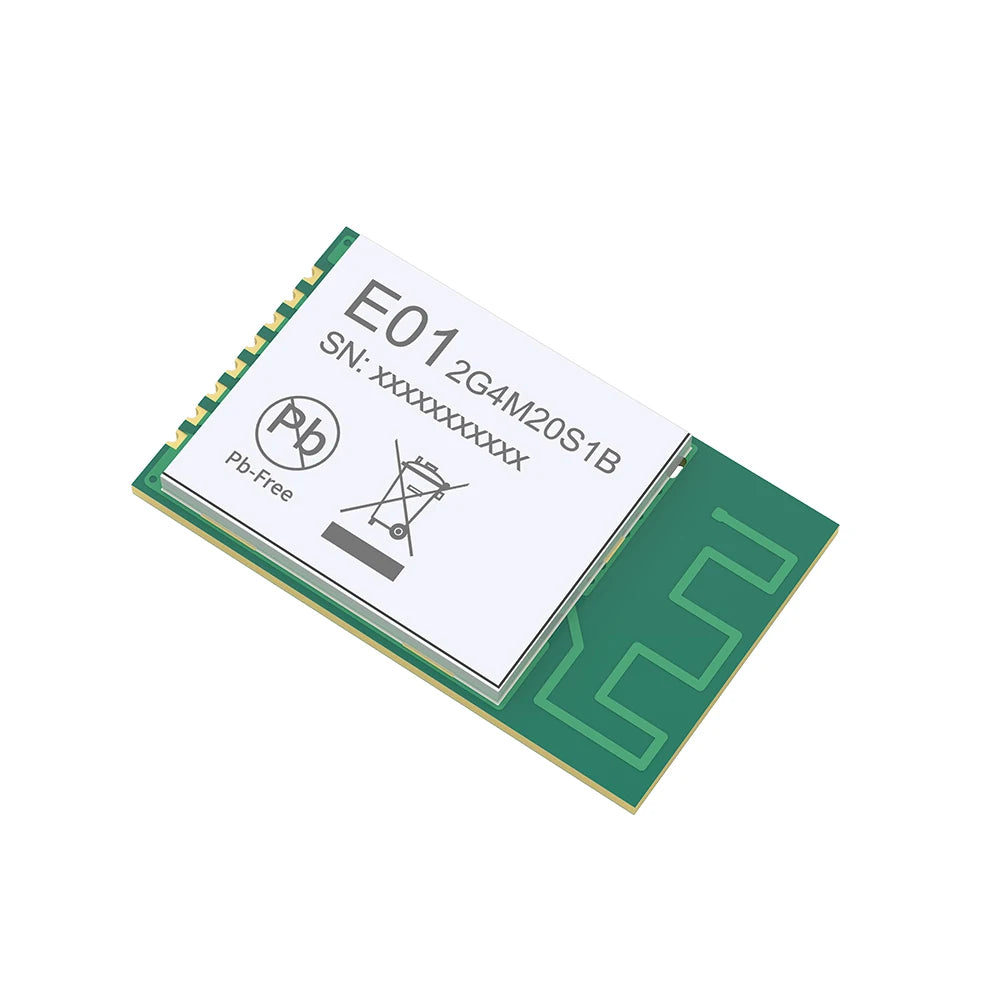

E01-2G4M20S1B er en kompakt 2,4 GHz IoT-transceivermodul designet til pålidelig trådløs kommunikation i sensornetværk, automatiseringsprojekter og fjernovervågning. Med en integreret PCB-antenne og op til 20 dBm transmissionskraft leverer den solid rækkevidde, mens den forbliver lille nok til pladsbegrænsede designs. Den bruger GFSK-modulation og et SPI-interface, hvilket gør det nemt at integrere i mikrocontrollerprojekter. Modulet har en 16 MHz krystal, en 32-byte FIFO og et robust driftstemperaturområde til barske miljøer.

Nøglefordele inkluderer enkel integration, pålidelig 2,4 GHz drift og en praktisk åben afstand på op til 800 meter i en højde af 2,5 meter med en datahastighed på 250 kbps. En 50 ohm PCB-antenne sikrer korrekt impedansmatching for effektiv transmission og modtagelse.

Fordele & Tips

• Hurtig implementering af IoT-projekter: SPI-interface med op til 10 Mbps understøtter hurtig dataudveksling med din mikrocontroller eller MCU-periferi.
• Optimer strøm og rækkevidde: Operer ved 2.0–3.6 V med søvnstrøm omkring 19–20 µA for at forlænge batterilevetiden i sensornetværk.
• Hold det sikkert og pålideligt: Brug modulet inden for dets anbefalede grænser (overskrid ikke 3.6 V forsyning; 3.3 V logik foretrækkes frem for 5 V TTL for at undgå risiko for skade).

Produktspecifikationer

• Model: E01-2G4M20S1B
• Mærke: CDEBYTE
• Frekvens / Bånd: 2.4 GHz SMD Wireless IoT Transceiver
• Modulation: GFSK
• Kommunikationsinterface: SPI (0–10 Mbps)
• Udkastskraft: 20 dBm
• Blokeringskraft: -10 dBm
• Afstand: op til 800 m (åben luft, højde ~2.5 m, datahastighed 250 kbps)
• FIFO: 32 Byte
• Krystal frekvens: 16 MHz
• Antenne: PCB antenne, 50 Ohm impedansmatch

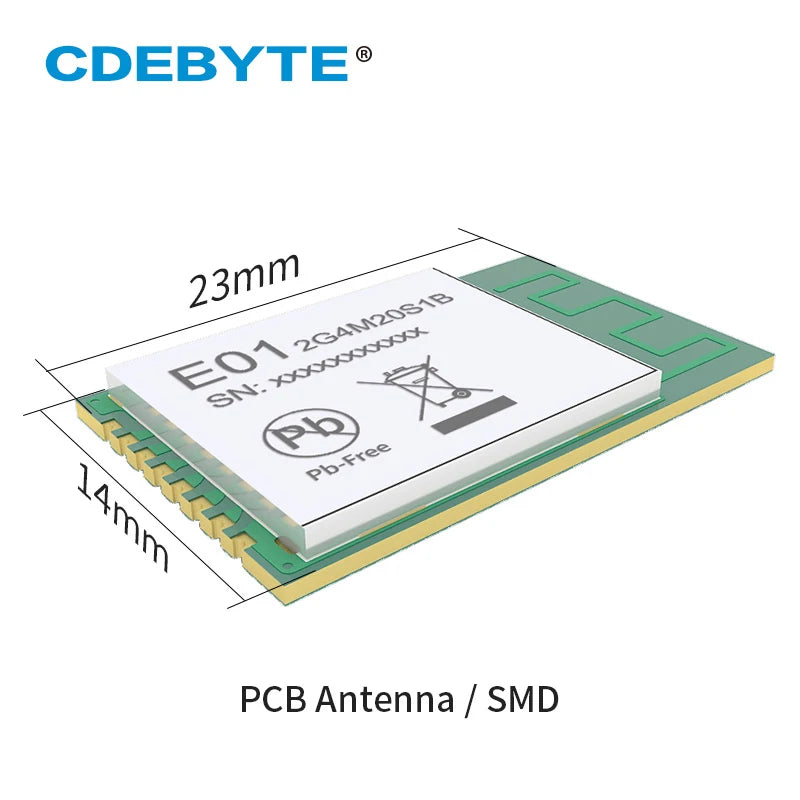

• Størrelse: 23 × 14 mm (med PCB antenne)
• Pakke: SMD
• Driftsspænding: 2.0–3.6 V (typisk 3.3 V)
• Driftstemperatur: -40 til 85°C
• TX strøm: ~135 mA
• RX strøm: ~20 mA
• Søvnstrøm: ~19–20 µA
• Oprindelse: Fastland Kina

Pakke inkluderer

• 1 × E01-2G4M20S1B 2.4 GHz IoT Transceiver Modul

Advarsler / Påmindelser

• Anvend ikke mere end 3,6 V til forsyningslinjen for at undgå permanent skade.
• For 5 V TTL-grænseflader, brug korrekt niveauomskiftning eller 3,3 V logik for at undgå risiko for at brænde indgangen.
• Rækkevidden er angivet under åbne, sigtelinje-forhold; den virkelige rækkevidde kan variere med miljøet og antenneopsætningen.
